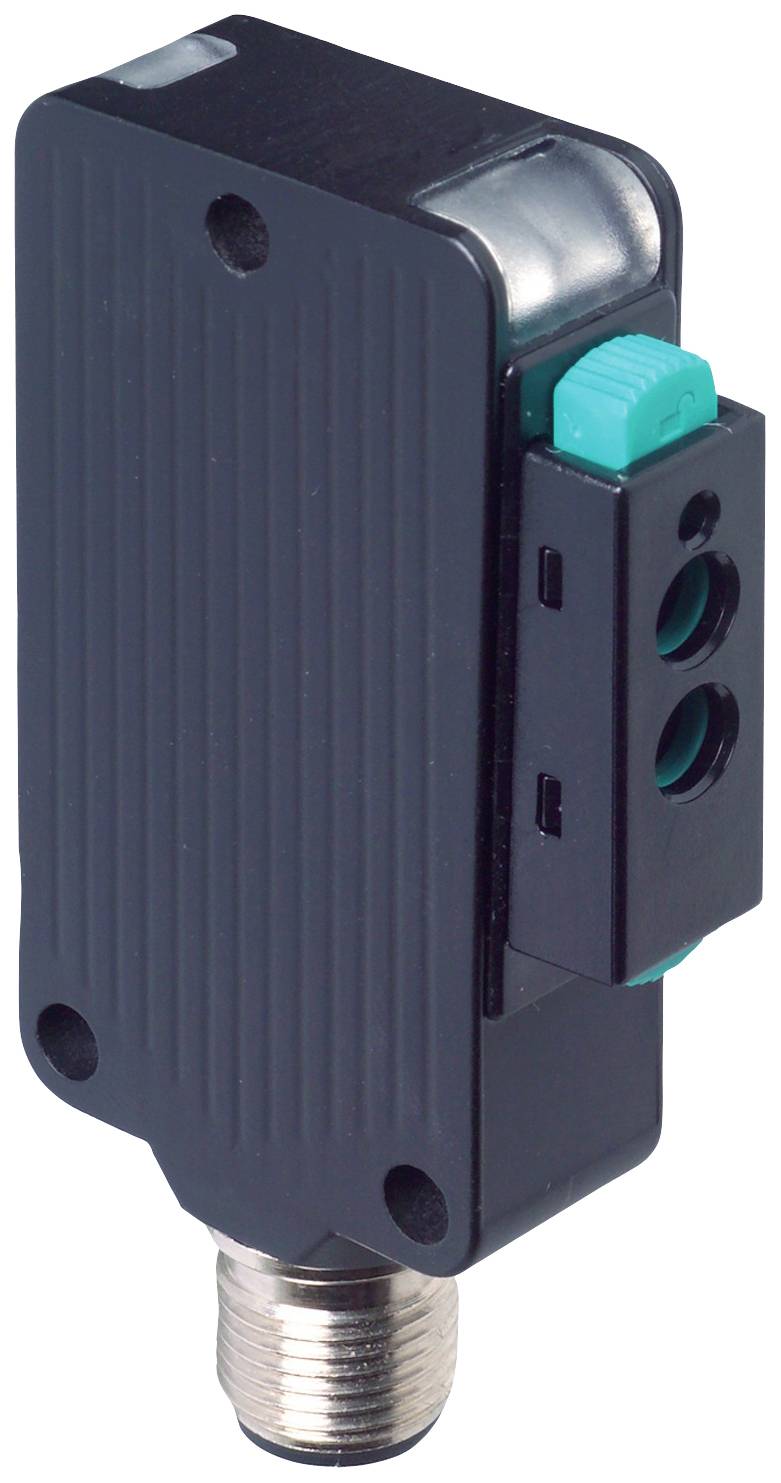

Pepperl+Fuchs 249775 MLV41-LL-IR-1347 senzor za svjetlosni vodič 1 St. 1 PNP (D x Š x V) 13.6 x 31 x 56.5 mm Piece
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
senzor za svjetlosni vodič
min. pogonski napon
10 V/DC
Pogonski napon maks.
30 V/DC
Tip
MLV41-LL-IR-1347
Tehnički list (PDF)
Broj
Ukupno (545,00 € / komad)
545,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta ambalaže
Piece
- Vrsta proizvoda
senzor za svjetlosni vodič
- Tip
MLV41-LL-IR-1347
- Sadržaj
1 St.
- Određene značajke
s gušenjem pozadine
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrsta kontakta
1 PNP
- Preklopni napon (maks.)
30 V/DC
- Prebacivanje struje (maks.)
100 mA
- Priključak
M12 utikač
IP67
- Min. temperatura
-20 °C
- Maks. temperatura
60 °C
- Dužina
13.6 mm
- Širina
31 mm
- Visina
56.5 mm
- dim.
(D x Š x V) 13.6 x 31 x 56.5 mm
- Bežična funkcija punjenja
ne
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2627633 Pepperl+Fuchs 249775 MLV41-LL-IR-1347 senzor za svjetlosni vodič 1 St. 1 PNP (D x Š x V) 13.6 x 31 x 56.5 mm Piece
Upute za rad i sigurnost
Upute za rad i sigurnost 2627633 Pepperl+Fuchs 249775 MLV41-LL-IR-1347 senzor za svjetlosni vodič 1 St. 1 PNP (D x Š x V) 13.6 x 31 x 56.5 mm Piece
Opis
Raspon skeniranja: na crnom (6%): do 55 mm na Kodak bijelom, stupanj refleksije 90%: do 160 mm sa svjetlosnim vodičem LLR 04-1,6-0,5-WC3, emiter svjetla: IRED, tip svjetla: infracrveno, izmjenično svjetlo, 880 nm, Izlaz signala: 1 PNP izlaz, otporan na kratki spoj, zaštićen od promjene polariteta, otvoreni kolektor, tip prebacivanja: svjetlo/mrak prebacivanje preklopno: Utikač uređaja M12 x 1, 4-polni, radni napon: 10 ... 30 V DC, temperatura okoline: -20 ... 60 °C (-4 ... 140 °F)
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Udaljenost skeniranja: na crno (6%): do 55 mm | na Kodak bijeloj, stupanj refleksije 90%: do 160 mm | sa svjetlovodom LLR 04-1.6-0.5-WC3
- Raspon podešavanja: 0 ... 160 mm na Kodak bijelom, refleksija 90%
- Referentni objekt: 100 mm x 100 mm na Kodak bijeloj boji, stupanj refleksije 90%
- Emiter svjetlosti: IRED
- Vrsta svjetla: infracrveno, izmjenično svjetlo, 880 nm
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 770 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Radni zaslon: LED zelena, statično osvijetljena uključena, zaslon niskog napona: LED zelena pulsira (približno 0,8 Hz), kratki spoj: LED zelena treperi (približno 4 Hz)
- Prikaz funkcija: LED žuta, svijetli kada je prijemnik izložen; treperi kada je rezerva performansi premašena
- Kontrole: podešavanje osjetljivosti, prekidač za svjetlo/tamno
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- Valovitost: 10% max.
- Struja praznog hoda: 40mA max
- Izlaz
- Vrsta sklopke: sklopka svjetlo/mrak preklopna | Tipovi uključivanja navedeni u odjeljku "Električni priključak" odnose se na H/D preklopnu sklopku u položaju "L" (prekidač za svjetlo).
- Izlaz signala: 1 PNP izlaz, otporan na kratki spoj, zaštita od obrnutog polariteta, otvoreni kolektor
- Preklopni napon: max 30 V DC
- Preklopna struja: 100mA max
- Pad napona: ≤ 2,5 V DC
- Preklopna frekvencija: 1000 Hz
- Vrijeme odziva: 0,5ms
- usklađenost
- Standard proizvoda: EN 60947-5-2
- Odobrenja i certifikati
- EAC usklađenost: TR CU 020/2011
- Klasa zaštite: II, nazivni napon ≤ 50 V AC sa stupnjem onečišćenja 1-2 prema IEC 60664-1 Funkcionalna izolacija prema DIN EN 50178
- UL odobrenje: cULus navedeno 57M3 (samo u vezi s napajanjem UL klase 2; kućište tipa 1)
- CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
- Okolišni uvjeti
- Temperatura okoline: -20 ... 60 °C (-4 ... 140 °F)
- Temperatura skladištenja: -40 ... 75 °C (-40 ... 167 °F)
- mehanički podaci
- Širina kućišta: 31 mm
- Visina kućišta: 56,5 mm
- Dubina kućišta: 13,6 mm
- Adapter za optička vlakna: 04
- Zaštita: IP67
- Priključak: Utikač uređaja M12 x 1, 4-polni
- Materijal
- Kućište: aluminij, Delta-Seal premaz
- Izlaz svjetla: optički priključak
- Priključak: metalni
- Masa: 50g
