Name: Pepperl+Fuchs 240779-100005 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 5 m Broj polova: 4, 4 1 St.
Brand: Pepperl+Fuchs
SKU: 2631500
Availability: BackOrder

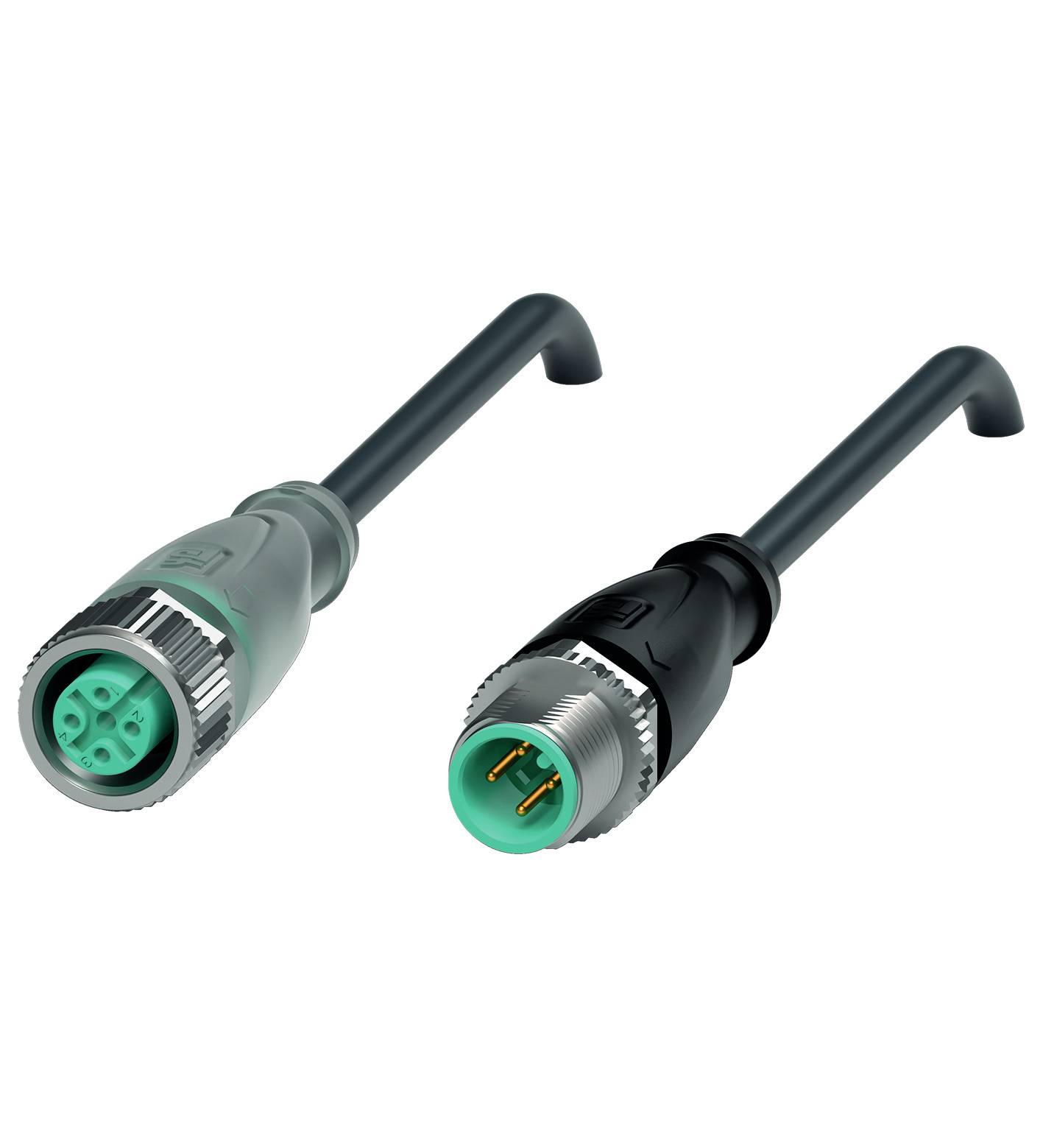

Dva kablovska utikača: lijevo sivi konektorski utikač sa četiri rupe i desno crni utikač sa dva pina.

Slika slična

Vrsta proizvoda

utični konektor za senzor/aktivator, konfekcionirani

Priključna strana A

M12 utičnica, ravna

Priključna strana B

M12 utikač, ravan

Broj polova

Duljina kabela

5 m

Tehnički list (PDF)

Dostava pon,14.12.

Broj

kom. - zaliha Njemačka

Ukupno (46,99 € / komad)

46,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Tip: V1-G-A2-BK5M-PUR-U-V1-G

Vrsta proizvoda: utični konektor za senzor/aktivator, konfekcionirani

Priključna strana A: M12 utičnica, ravna

Priključna strana B: M12 utikač, ravan

Broj polova: 4
4

Duljina kabela: 5 m

Materijal plašta: PUR

Nazivni napon: 24 V/DC

Nazivna struja: 4 A

Nazivna struja - zaokružena: 4 A

Poprečni presjek priključka (maks.): 0.34 mm²

Vanjski Ø: 4.3 mm

Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje): 0.34 mm²

Priključak: M12 utikač

Tip navoja, strana za priključivanje: M12 x 1

Kodiranje: A

Kontaktni materijal: Au (zlato)

Površina kontakta: Au (zlato)

: IP68
IP69

Posebne značajke: s LED

Min. temperatura: -40 °C

Maks. temperatura: 90 °C

Vrsta zatvaranja: navojno

Proizvođač-br. dijela: 240779-100005

Sadržaj: 1 St.

Promjer: 4.3 mm

Bežična funkcija punjenja: ne

Promjer kabela: 0,34 mm²

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2631500 Pepperl+Fuchs 240779-100005 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 5 m Broj polova: 4, 4 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2631500 Pepperl+Fuchs 240779-100005 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 5 m Broj polova: 4, 4 1 St.

Opis

Priključni kabel, M12 do M12, LED, duljina: 5 m

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
konektor 1
Priključak: utičnica
Dizajn: M12
Izvedba: ravno
Zaključavanje: vijčani spoj
Broj polova: 4
Kodiranje: A-kodirano
konektor 2
Priključak: utikač
Dizajn: M12
Izvedba: ravno
Zaključavanje: vijčani spoj
Broj polova: 4
Kodiranje: A-kodirano
Indikatori/Kontrole
LED zelena: radni zaslon
Žuti LED: Prikaz funkcije Pin 4
električni podaci
Radni napon: maks. 24 V DC -20% / +25%
Radna struja: Max 4A
usklađenost
Stupanj zaštite: EN 60529
Konektor: M12 x 1 konektor: IEC 61076-2-101
Zapaljivost: UL 1581; EN 60332-2-2
Bez halogena: IEC 60754-1
Odobrenja i certifikati
UL odobrenje: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
UL broj datoteke: E231213
Okolišni uvjeti
sobna temperatura
Konektor: -40 ... 90 °C (-40 ... 194 °F)
Kabel, fiksni: -40 ... 80 °C (-40 ... 176 °F)
Kabel, fleksibilan: -20 ... 80 °C (-4 ... 176 °F)
Stupanj onečišćenja: 3
mehanički podaci
Konektor
Moment pritezanja: 0,6 Nm
Zaštita od vibracija: dostupna
Sklop alata: uzdužna nazubljena i šesterokutna matica SW = 14 mm
Ciklusi parenja: min. 100
Stupanj zaštite: IP68 / IP69
Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 6
Promjer omotača: 4,3 mm
polumjer savijanja:> 10 x promjer kabela, pokretni |> 5 x promjer kabela, trajno ugrađen
Usko prianjanje jakne: maksimalno 80 N / 300 mm
Boja plašta: crna (slično RAL 9005)
Broj jezgri: 4
Presjek žice: 0,34 mm 2
Boja žice: Žica 1: smeđa | Žica 2: bijela | Žica 3: plava | Žica 4: crna
Struktura jezgre: 42 x 0,1 mm Ø
Dužina: 5 m
Skraćenica kabela: Li 9Y 11Y 4 x 0,34
Prikladnost vučnog lanca
Ciklusi vučnog lanca: min. 5000000
Brzina kretanja: maksimalno 3,3 m/s
Udaljenost putovanja: maksimalno 5 m
Ubrzanje: maksimalno 5 m/s 2
Torzijski ciklusi: min. 1.000.000
Torzijsko naprezanje: ±180°/m
Materijal
LABS sloboda: da
Bez halogena: da
Konektor
Vijčani spoj: lijevani cink, poniklan
Tijelo ručke: TPU, prozirno/crno
Brtva: FKM
Kontaktna površina: Au
Zapaljivost: V-2
Kabel
Plašt: PUR na bazi polietera
Izolacija žile: PP
UV otpornost: da
Otpornost na kemikalije: dobra
Otpornost na ulje: da
Otpornost na rashladno mazivo: da
Otpornost na mikrobe: da
Otpornost na hidrolizu: da
Zapaljivost: FT2
