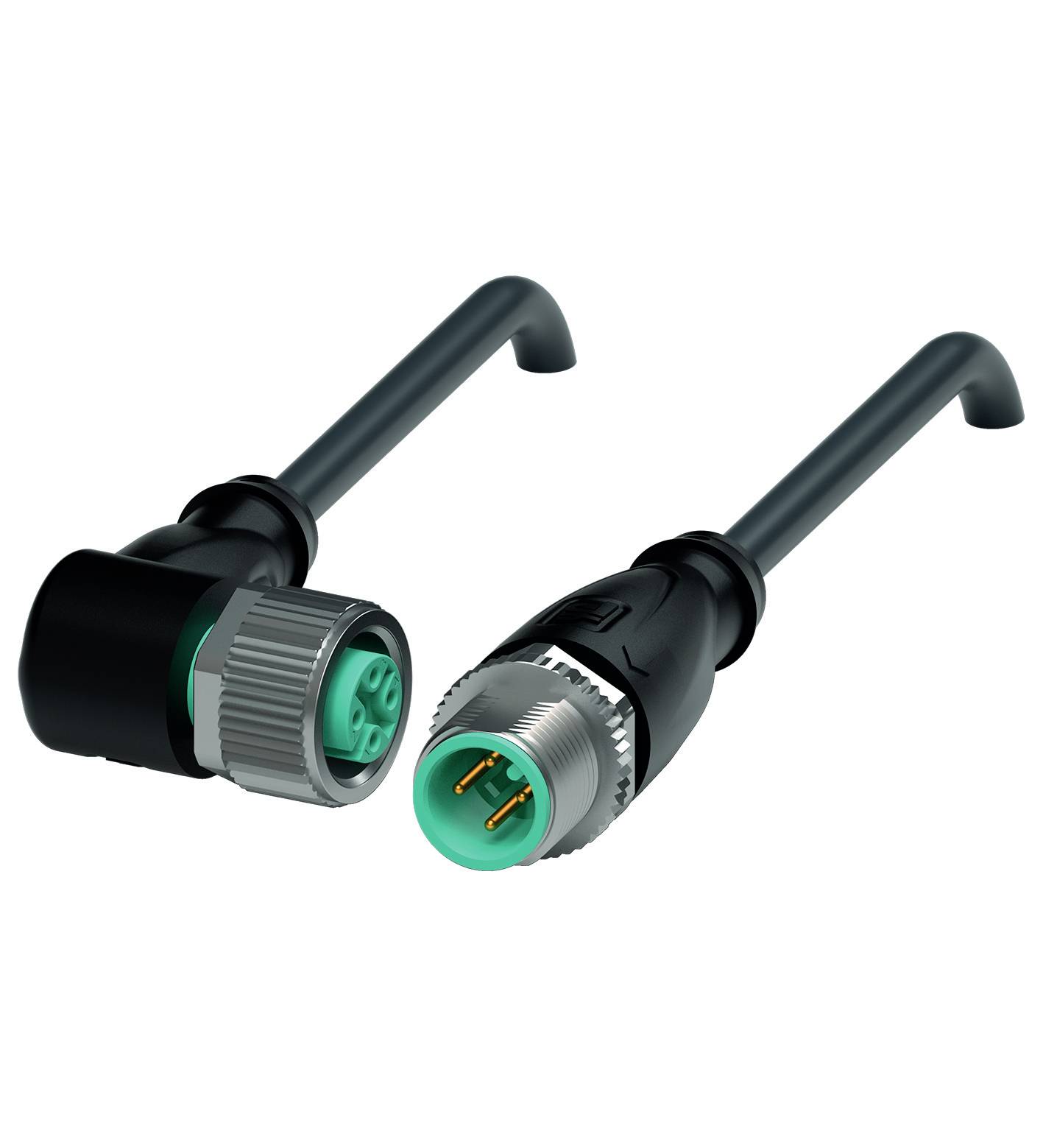

Pepperl+Fuchs 240776-0020 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 15 m Broj polova: 4, 4 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Priključna strana A
M12 utičnica, kutna
Priključna strana B
M12 utikač, ravan
Broj polova
4
4
Duljina kabela
15 m
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
83,99 €
3
3% = 2,33 €
81,66 €
5
4% = 3,26 €
80,73 €
10
5% = 3,88 €
80,11 €
25
5% = 4,58 €
79,41 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (83,99 € / komad)
83,99 €
sa PDV-om
Tehnički podaci
- Tip
V1-W-BK15M-PUR-A-V1-G
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Priključna strana A
M12 utičnica, kutna
- Priključna strana B
M12 utikač, ravan
- Broj polova
4
4
- Duljina kabela
15 m
- Materijal plašta
PUR
- Nazivni napon
250 V DC/AC
- Nazivna struja
4 A
- Nazivna struja - zaokružena
4 A
- Poprečni presjek priključka (maks.)
0.34 mm²
- Vanjski Ø
4.3 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
M12 utičnica
M12 utikač
- Tip navoja, strana za priključivanje
M12 x 1
- Vrsta navoja, kabelski priključak i montaža
M12 x 1
- Kodiranje
A
- Kontaktni materijal
Au
- Površina kontakta
Au
- Maks. presjek
0.34 mm²
IP68
IP69
- Posebne značajke
bez halogena
otporan na iskrenje
otporan na ulje
pripremljen za energetski lanac
otporan na hidrolizu
PUR plašt
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
240776-0020
- Sadržaj
1 St.
- Promjer
4.3 mm
- Kabel-Ø do
4.3 mm
- Područje kabelskog Ø
4.3 mm (max)
- Bežična funkcija punjenja
ne
- Promjer kabela
0,34 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2630391 Pepperl+Fuchs 240776-0020 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 15 m Broj polova: 4, 4 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2630391 Pepperl+Fuchs 240776-0020 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 15 m Broj polova: 4, 4 1 St.
Opis
Priključni kabel, M12 do M12, PUR kabel, 4-polni, duljina: 15 m, žile: 4 x 0,34 mm2
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utičnica
- Dizajn: M12
- Izvedba: kutna
- Zaključavanje: vijčani spoj
- Broj polova: 4
- Kodiranje: A-kodirano
- konektor 2
- Priključak: utikač
- Dizajn: M12
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 4
- Kodiranje: A-kodirano
- električni podaci
- Radni napon: Max 250V AC/DC
- Radna struja: Max 4A
- usklađenost
- Stupanj zaštite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Zapaljivost: UL 1581; EN 60332-2-2
- Bez halogena: DIN VDE 0472-815 | IEC 60754-1
- Otpornost na mikrobe: DIN EN 50525-2-21 / DIN VDE 0282-10
- Otpornost na hidrolizu: DIN EN 50525-2-21
- Odobrenja i certifikati
- UL odobrenje: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
- UL broj datoteke: E231213
- Okolišni uvjeti
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fiksni: -40 ... 80 °C (-40 ... 176 °F)
- Kabel, fleksibilan: -25 ... 80 °C (-13 ... 176 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- Konektor
- Moment pritezanja: 0,6 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: uzdužna nazubljena i šesterokutna matica SW = 14 mm
- Ciklusi parenja: min. 100
- Stupanj zaštite: IP68 / IP69
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 6
- Promjer omotača: 4,3 mm
- polumjer savijanja:> 10 x promjer kabela, pokretni |> 5 x promjer kabela, trajno ugrađen
- Usko prianjanje jakne: maksimalno 80 N / 300 mm
- Boja plašta: crna (slično RAL 9005)
- Broj jezgri: 4
- Presjek žice: 0,34 mm 2
- Boja žice: Žica 1: smeđa | Žica 2: bijela | Žica 3: plava | Žica 4: crna
- Struktura jezgre: 42 x 0,1 mm Ø
- Dužina: 15 m
- Skraćenica kabela: Li F 9Y 11Y 4 x 0,34
- Prikladnost vučnog lanca
- Ciklusi vučnog lanca: min. 5000000
- Brzina kretanja: maksimalno 3,3 m/s
- Udaljenost putovanja: maksimalno 5 m
- Ubrzanje: maksimalno 5 m/s 2
- Torzijski ciklusi: min. 1.000.000
- Torzijsko naprezanje: ±180°/m
- Materijal
- LABS sloboda: da
- Bez halogena: da
- Konektor
- Vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Brtva: FKM
- Kontaktna površina: Au
- Zapaljivost: V-2
- Kabel
- Plašt: PUR na bazi polietera
- Izolacija žile: PP
- Otpornost na prskanje zavara: da
- Otpornost na kemikalije: dobra
- Otpornost na ulje: da
- Otpornost na rashladno mazivo: da
- Otpornost na mikrobe: da
- Otpornost na hidrolizu: da
- Zapaljivost: FT2
