Name: Pepperl+Fuchs 240772-100011 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 5 m Broj polova: 5 1 St.
Brand: Pepperl+Fuchs
SKU: 2630978
Availability: BackOrder

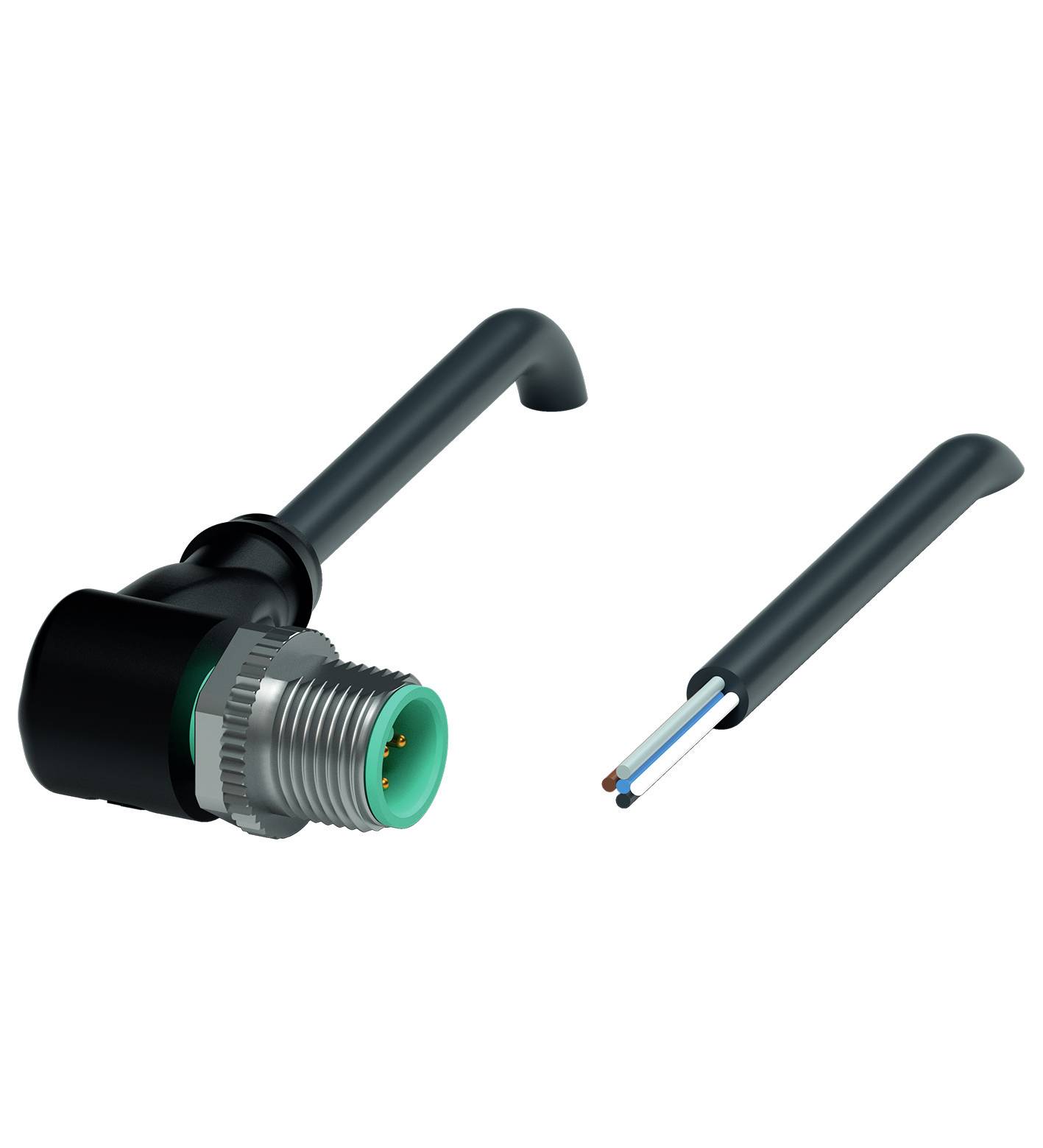

Crni zakrivljeni konektorski spoj s zelenom unutrašnjošću pored prerezanog kabela s izloženim bakrenim žicama.

Slika slična

Vrsta proizvoda

utični konektor za senzor/aktivator, konfekcionirani

Priključna strana A

M12 utikač, kutni

Priključna strana B

kabel, otvoreni kraj

Broj polova

Duljina kabela

5 m

Tehnički list (PDF)

Dostava pon,14.12.

Broj

kom. - zaliha Njemačka

Ukupno (30,99 € / komad)

30,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Tip: V15S-W-BK5M-PUR-U

Vrsta proizvoda: utični konektor za senzor/aktivator, konfekcionirani

Priključna strana A: M12 utikač, kutni

Priključna strana B: kabel, otvoreni kraj

Broj polova: 5

Duljina kabela: 5 m

Materijal plašta: PUR

Nazivni napon: 60 V/DC

Nazivna struja: 4 A

Nazivna struja - zaokružena: 4 A

Vanjski Ø: 4.8 mm

Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje): 0.34 mm²

Priključak: priključak

Tip navoja, strana za priključivanje: M12 x 1

Kodiranje: A

Površina kontakta: Au

: IP67
IP68
IP69

Posebne značajke: pripremljen za energetski lanac

Min. temperatura: -40 °C

Maks. temperatura: 90 °C

Vrsta zatvaranja: navojno

Proizvođač-br. dijela: 240772-100011

Sadržaj: 1 St.

Promjer: 4.8 mm

Kabel-Ø do: 4.8 mm

Područje kabelskog Ø: 4.8 mm (max)

Bežična funkcija punjenja: ne

Promjer kabela: 0,34 mm²

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2630978 Pepperl+Fuchs 240772-100011 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 5 m Broj polova: 5 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2630978 Pepperl+Fuchs 240772-100011 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 5 m Broj polova: 5 1 St.

Opis

M12 kabelski konektor, kutni, A-kodirani, 5-pinski, crni PUR kabel, UL-odobren, pogodan za vučne lance, pogodan za torziju, duljina: 5 m

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
konektor 1
Priključak: utikač
Dizajn: M12
Izvedba: kutna
Zaključavanje: vijčani spoj
Broj polova: 5
Kodiranje: A-kodirano
konektor 2
Spajanje: slobodni kraj kabela
UL broj datoteke: E231213
električni podaci
Radni napon: Max 48VAC / 60VDC
Radna struja: Max 4A
usklađenost
Stupanj zaštite: EN 60529
Konektor: M12 x 1 konektor: IEC 61076-2-101
Zapaljivost: UL 1581; EN 60332-2-2
Bez halogena: IEC 60754-1
Odobrenja i certifikati
UL odobrenje: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
Okolišni uvjeti
sobna temperatura
Konektor: -40 ... 90 °C (-40 ... 194 °F)
Kabel, fiksni: -40 ... 80 °C (-40 ... 176 °F)
Kabel, fleksibilan: -25 ... 80 °C (-13 ... 176 °F)
Stupanj onečišćenja: 3
mehanički podaci
Konektor
Moment pritezanja: 0,6 Nm
Zaštita od vibracija: dostupna
Sklop alata: Uzdužni nabor
Ciklusi parenja: min. 100
Stupanj zaštite: IP67 / IP68 / IP69
Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 6
Promjer omotača: 4,8 mm
polumjer savijanja:> 10 x promjer kabela, pokretni |> 5 x promjer kabela, trajno ugrađen
Usko prianjanje jakne: maksimalno 80 N / 300 mm
Boja plašta: crna (slično RAL 9005)
Broj jezgri: 5
Presjek žice: 0,34 mm 2
Boja žice: Žica 1: smeđa | Žica 2: bijela | Žica 3: plava | Žica 4: crna | Žica 5: siva
Struktura jezgre: 42 x 0,1 mm Ø
Dužina: 5 m
Skraćenica kabela: Li F 9Y 11Y 5 x 0,34
Prikladnost vučnog lanca
Ciklusi vučnog lanca: min. 5000000
Brzina kretanja: maksimalno 3,3 m/s
Udaljenost putovanja: maksimalno 5 m
Ubrzanje: maksimalno 5 m/s 2
Torzijski ciklusi: min. 1.000.000
Torzijsko naprezanje: ±180°/m
Materijal
LABS sloboda: da
Bez halogena: da
Konektor
Rebrasti vijčani spoj: lijevani cink, poniklan
Tijelo ručke: TPU, crna
Kontaktna površina: Au
Zapaljivost: V-2
Kabel
Plašt: PUR na bazi polietera
Izolacija žile: PP
UV otpornost: da
Otpornost na kemikalije: dobra
Otpornost na ulje: da
Otpornost na rashladno mazivo: da
Otpornost na mikrobe: da
Otpornost na hidrolizu: da
Zapaljivost: FT2
