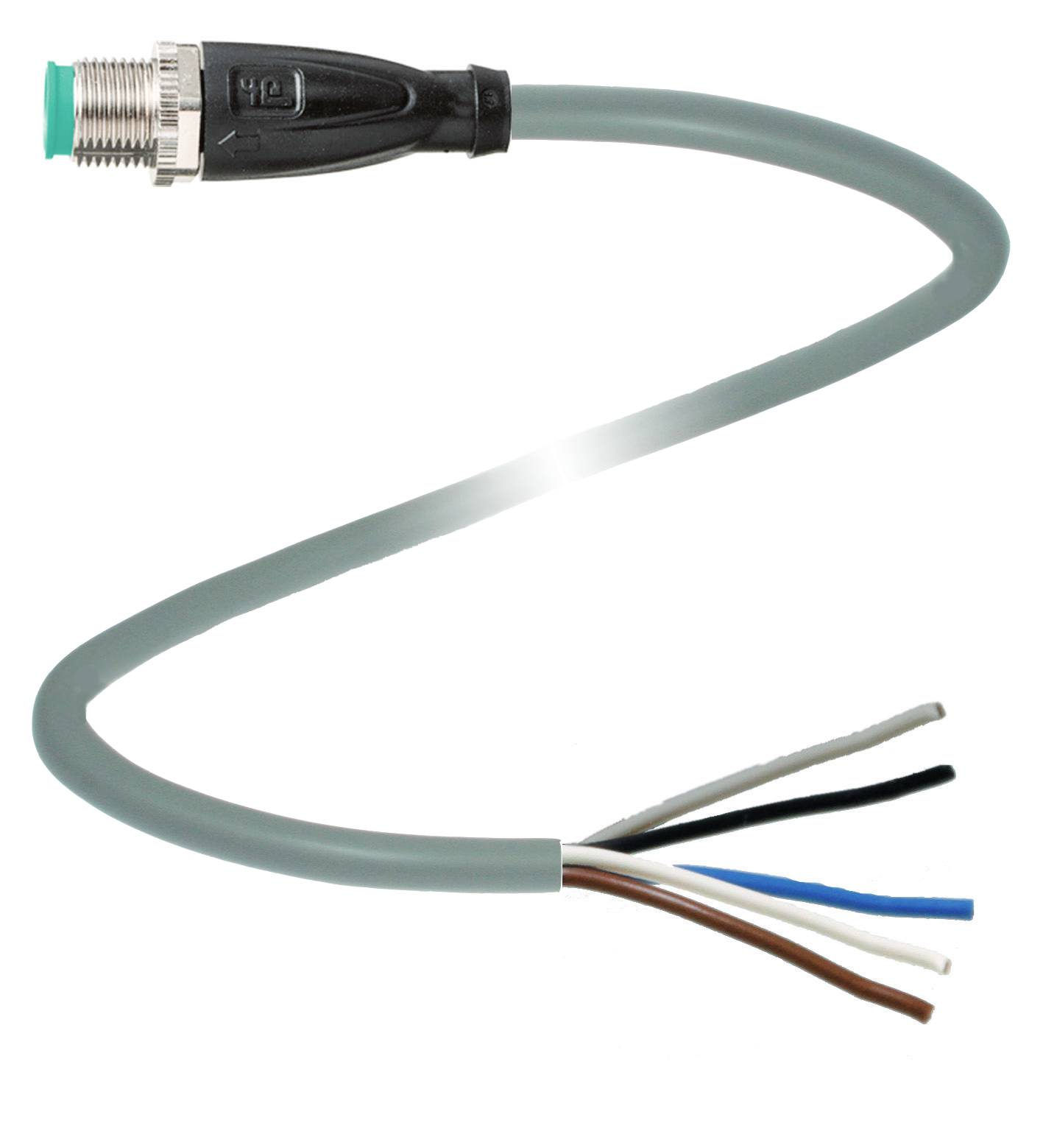

Slika slična
Slika slična
Pepperl+Fuchs 240771-0003 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 15 m Broj polova: 5 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Priključna strana A
M12 utikač, ravan
Priključna strana B
kabel, otvoreni kraj
Broj polova
5
Duljina kabela
15 m
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
63,99 €
3
3% = 2,08 €
61,91 €
5
5% = 2,91 €
61,08 €
10
5% = 3,46 €
60,53 €
25
6% = 4,09 €
59,90 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (63,99 € / komad)
63,99 €
sa PDV-om
Tehnički podaci
- Tip
V15S-G-15M-PUR
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Priključna strana A
M12 utikač, ravan
- Priključna strana B
kabel, otvoreni kraj
- Broj polova
5
- Duljina kabela
15 m
- Materijal plašta
PUR
- Nazivni napon
60 V/DC
- Nazivna struja
4 A
- Nazivna struja - zaokružena
4 A
- Poprečni presjek priključka (maks.)
0.34 mm²
- Vanjski Ø
4.8 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
priključak
- Tip navoja, strana za priključivanje
M12 x 1
- Vrsta navoja, kabelski priključak i montaža
M12 x 1
- Kodiranje
A
- Kontaktni materijal
Au
- Površina kontakta
Au
- Maks. presjek
0.34 mm²
IP68
IP69
- Posebne značajke
A kodirano
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
240771-0003
- Sadržaj
1 St.
- Promjer
4.8 mm
- Kabel-Ø do
4.8 mm
- Područje kabelskog Ø
4.8 mm (max)
- Bežična funkcija punjenja
ne
- Promjer kabela
0,34 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2630427 Pepperl+Fuchs 240771-0003 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 15 m Broj polova: 5 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2630427 Pepperl+Fuchs 240771-0003 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 15 m Broj polova: 5 1 St.
Opis
Kabelski konektor M12 ravni A-kodirani, 5-polni, PUR kabel sivi, duljina: 15 m
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utikač
- Dizajn: M12
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 5
- Kodiranje: A-kodirano
- konektor 2
- Spajanje: slobodni kraj kabela
- električni podaci
- Radni napon: Max 48VAC / 60VDC
- Radna struja: Max 4A
- usklađenost
- Stupanj zaštite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Bez halogena: IEC 60754-1
- Okolišni uvjeti
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fiksni: -40 ... 80 °C (-40 ... 176 °F)
- Kabel, fleksibilan: -25 ... 80 °C (-13 ... 176 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- Konektor
- Moment pritezanja: 0,6 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: uzdužna nazubljena i šesterokutna matica SW = 14 mm
- Ciklusi parenja: min. 100
- Stupanj zaštite: IP68 / IP69
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 5
- Promjer omotača: 4,8 mm
- polumjer savijanja:> 10 x promjer kabela, pokretni |> 8 x promjer kabela, trajno instaliran
- Usko prianjanje jakne: maksimalno 60 N / 500 mm
- Boja plašta: siva (slično RAL 7001)
- Broj jezgri: 5
- Presjek žice: 0,34 mm 2
- Boja žice: Žica 1: smeđa | Žica 2: bijela | Žica 3: plava | Žica 4: crna | Žica 5: siva
- Struktura jezgre: 19 x 0,15 mm Ø
- Dužina: 15 m
- Skraćenica kabela: Li 9Y 11YM 5 x 0,34
- Prikladnost vučnog lanca
- Ciklusi vučnog lanca: maksimalno 50 / dan
- Brzina kretanja: maksimalno 0,3 m/s
- Materijal
- Bez halogena: da
- Konektor
- Vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Kontaktna površina: Au
- Zapaljivost: V-2
- Kabel
- Plašt: PUR na bazi polietera
- Izolacija žile: PP
- Otpornost na kemikalije: dobra
- Otpornost na mikrobe: da
- Otpornost na hidrolizu: da
