Pepperl+Fuchs 240770-0003 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 20 m Broj polova: 4 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Priključna strana A
M12 utičnica, kutna
Priključna strana B
kabel, otvoreni kraj
Broj polova
4
Duljina kabela
20 m
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
89,99 €
3
3% = 2,49 €
87,50 €
5
4% = 3,49 €
86,50 €
10
5% = 4,16 €
85,83 €
25
5% = 4,90 €
85,09 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (89,99 € / komad)
89,99 €
sa PDV-om
Tehnički podaci
- Tip
V1-W-N4-20M-PUR
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Priključna strana A
M12 utičnica, kutna
- Priključna strana B
kabel, otvoreni kraj
- Broj polova
4
- Duljina kabela
20 m
- Materijal plašta
PUR
- Nazivni napon
250 V DC/AC
- Nazivna struja
4 A
- Nazivna struja - zaokružena
4 A
- Poprečni presjek priključka (maks.)
0.34 mm²
- Vanjski Ø
4.8 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
utičnica
- Tip navoja, strana za priključivanje
M12 x 1
- Vrsta navoja, kabelski priključak i montaža
M12 x 1
- Kodiranje
A
- Kontaktni materijal
Au
- Površina kontakta
Au
IP68
IP69
- Posebne značajke
PUR plašt
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
240770-0003
- Sadržaj
1 St.
- Promjer
4.8 mm
- Bežična funkcija punjenja
ne
- Promjer kabela
0,34 mm²
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2630376 Pepperl+Fuchs 240770-0003 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 20 m Broj polova: 4 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2630376 Pepperl+Fuchs 240770-0003 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 20 m Broj polova: 4 1 St.
Opis

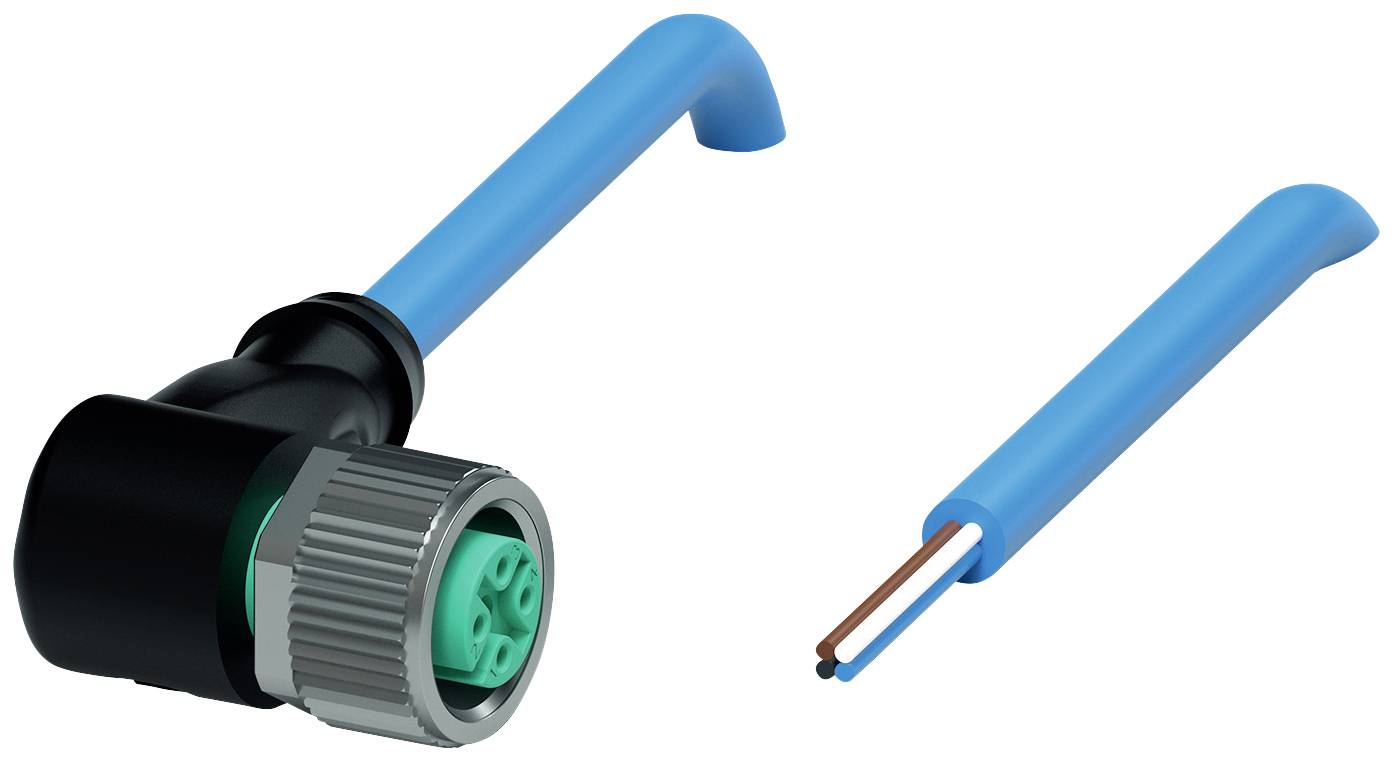

Kabelska utičnica M12 kutna A-kodirana, 4-polna, PUR kabel plava, NAMUR, duljina: 20 m
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utičnica
- Dizajn: M12
- Izvedba: kutna
- Zaključavanje: vijčani spoj
- Broj polova: 4
- Kodiranje: A-kodirano
- konektor 2
- Spajanje: slobodni kraj kabela
- električni podaci
- Radni napon: Max 250V AC/DC
- Radna struja: 4A
- Otpor po jedinici duljine: maksimalno 0,057 Ω/m
- Kapacitet: 109 nF/km
- Induktivitet po jedinici duljine: 0,49 mH/km
- usklađenost
- Stupanj zaštite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Okolišni uvjeti
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fiksni: -30 ... 80 °C (-22 ... 176 °F)
- Kabel, pomični: -10 ... 80 °C (14 ... 176 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- Konektor
- Moment pritezanja: 0,6 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: uzdužna nazubljena i šesterokutna matica SW = 14 mm
- Ciklusi parenja: min. 100
- Stupanj zaštite: IP68 / IP69
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 6
- Promjer omotača: 4,8 mm
- polumjer savijanja:> 15 x promjer kabela, pokretni |> 10 x promjer kabela, trajno ugrađen
- Boja plašta: plava (slično RAL 5015)
- Broj jezgri: 4
- Presjek žice: 0,34 mm 2
- Boja žice: Žica 1: smeđa | Žica 2: bijela | Žica 3: plava | Žica 4: crna
- Struktura jezgre: 42 x 0,1 mm Ø
- Dužina: 20 m
- Skraćenica kabela: Li FY 11Y 4 x 0,34
- Materijal
- Konektor
- Vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Brtva: FKM
- Kontaktna površina: Au
- Zapaljivost: V-2
- Kabel
- Plašt: PUR na bazi polietera
- Izolacija žile: PVC
- Zapaljivost: HB
