Pepperl+Fuchs 239999-100003 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 0.3 m Broj polova: 8 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Priključna strana A
M12 utičnica, kutna
Priključna strana B
kabel, otvoreni kraj
Broj polova
8
Duljina kabela
0.3 m
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
39,99 €
3
3% = 1,30 €
38,69 €
5
5% = 1,82 €
38,17 €
10
5% = 2,16 €
37,83 €
25
6% = 2,56 €
37,43 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (39,99 € / komad)
39,99 €
sa PDV-om
Tehnički podaci
- Tip
V19-W-BK0,3M-PUR-U
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Priključna strana A
M12 utičnica, kutna
- Priključna strana B
kabel, otvoreni kraj
- Broj polova
8
- Duljina kabela
0.3 m
- Materijal plašta
PUR
- Nazivni napon
30 V DC/AC
- Nazivna struja
2 A
- Nazivna struja - zaokružena
2 A
- Vanjski Ø
6 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.25 mm²
- Priključak
utičnica
- Tip navoja, strana za priključivanje
M12 x 1
- Vrsta navoja, kabelski priključak i montaža
M12 x 1
- Kodiranje
A
- Površina kontakta
Au (zlato)
IP67
IP68
IP69
- Posebne značajke
A kodirano
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
239999-100003
- Sadržaj
1 St.
- Promjer
6 mm
- Kabel-Ø do
6 mm
- Područje kabelskog Ø
6 mm (max)
- Bežična funkcija punjenja
ne
- Promjer kabela
0,25 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2630340 Pepperl+Fuchs 239999-100003 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 0.3 m Broj polova: 8 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2630340 Pepperl+Fuchs 239999-100003 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 0.3 m Broj polova: 8 1 St.
Opis

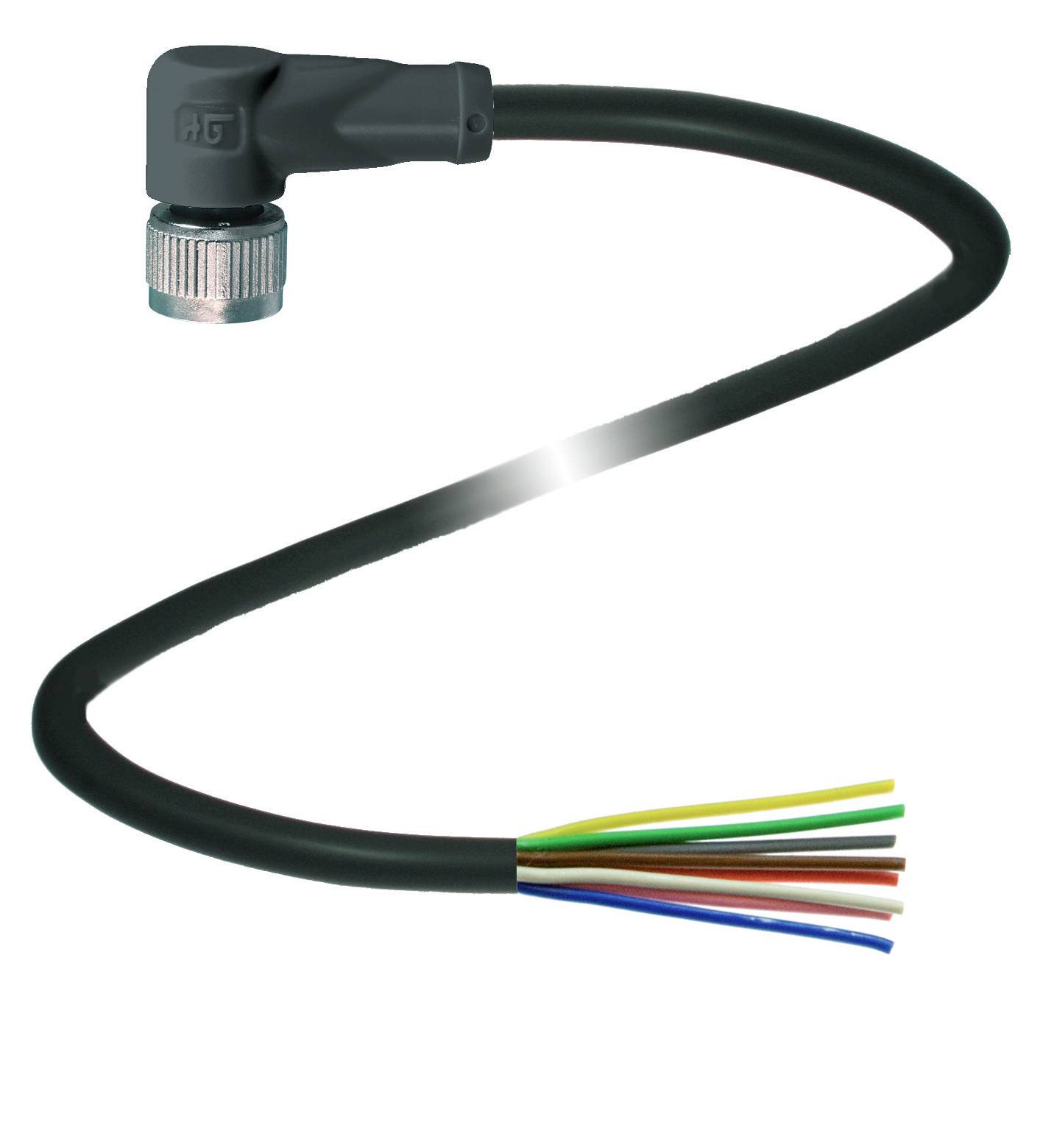

Kabelska utičnica M12, kutna, A-kodirana, 8-pinska, crni PUR kabel, odobren UL, pogodna za vučne lance, pogodna za torziju, duljina: 0,3 m
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utičnica
- Dizajn: M12
- Izvedba: kutna
- Zaključavanje: vijčani spoj
- Broj polova: 8
- Kodiranje: A-kodirano
- konektor 2
- Spajanje: slobodni kraj kabela
- UL broj datoteke: E231213
- električni podaci
- Radni napon: Max 30V AC/DC
- Radna struja: 2A max
- usklađenost
- Stupanj zaštite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Zapaljivost: UL 1581; EN 60332-2-2
- Bez halogena: IEC 60754-1
- Odobrenja i certifikati
- UL odobrenje: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
- Okolišni uvjeti
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fiksni: -40 ... 80 °C (-40 ... 176 °F)
- Kabel, fleksibilan: -20 ... 80 °C (-4 ... 176 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- Konektor
- Moment pritezanja: 0,6 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: Uzdužni nabor
- Ciklusi parenja: min. 100
- Stupanj zaštite: IP67 / IP68 / IP69
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 5
- Promjer plašta: 6 mm
- polumjer savijanja:> 10 x promjer kabela, pokretni |> 8 x promjer kabela, trajno instaliran
- Čvrsto prianjanje plašta: maksimalno 80 N / 500 mm
- Boja plašta: crna (slično RAL 9005)
- Broj jezgri: 8
- Presjek žice: 0,25 mm 2
- Boja žice: Žica 1: bijela | Žica 2: smeđa | žica 3: zelena | Žica 4: žuta | Žica 5: siva | Žica 6: ružičasta | Žica 7: plava | Jezgra 8: crvena
- Struktura jezgre: 14 x 0,15 mm Ø
- Dužina: 0,3 m
- Skraćenica kabela: Li 9Y 11Y 8 x 0,25
- Materijal
- LABS sloboda: da
- Bez halogena: da
- Konektor
- Rebrasti vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Kontaktna površina: Au
- Zapaljivost: V-2
- Kabel
- Plašt: PUR na bazi polietera
- Izolacija žile: PP
- UV otpornost: da
- Otpornost na kemikalije: dobra
- Otpornost na ulje: da
- Otpornost na rashladno mazivo: da
- Otpornost na mikrobe: da
- Otpornost na hidrolizu: da
- Zapaljivost: FT2
