Pepperl+Fuchs 233483 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 7.5 m Broj polova: 4, 4 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Priključna strana A
M12 utičnica, kutna
Priključna strana B
M12 utikač, ravan
Broj polova
4
4
Duljina kabela
7.5 m
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
73,99 €
3
3% = 2,05 €
71,94 €
5
4% = 2,87 €
71,12 €
10
5% = 3,42 €
70,57 €
25
5% = 4,03 €
69,96 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (73,99 € / komad)
73,99 €
sa PDV-om
Tehnički podaci
- Tip
V1-W-OR7,5M-POC-V1-G
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Priključna strana A
M12 utičnica, kutna
- Priključna strana B
M12 utikač, ravan
- Broj polova
4
4
- Duljina kabela
7.5 m
- Materijal plašta
POC
- Nazivni napon
250 V DC/AC
- Nazivna struja
4 A
- Nazivna struja - zaokružena
4 A
- Poprečni presjek priključka (maks.)
0.34 mm²
- Vanjski Ø
4.8 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
M12 utičnica
- Tip navoja, strana za priključivanje
M12 x 1
- Vrsta navoja, kabelski priključak i montaža
M12 x 1
- Kodiranje
A
- Kontaktni materijal
Au
- Površina kontakta
Au
- Maks. presjek
0.34 mm²
IP68
IP69
- Posebne značajke
usporivač plamena
otporan na ulje
TPE
bez halogena
otporan na hidrolizu
pripremljen za energetski lanac
otporan na iskrenje
- Min. temperatura
-40 °C
- Maks. temperatura
150 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
233483
- Sadržaj
1 St.
- Promjer
4.8 mm
- Kabel-Ø do
4.8 mm
- Područje kabelskog Ø
4.8 mm (max)
- Bežična funkcija punjenja
ne
- Promjer kabela
0,34 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2630322 Pepperl+Fuchs 233483 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 7.5 m Broj polova: 4, 4 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2630322 Pepperl+Fuchs 233483 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 7.5 m Broj polova: 4, 4 1 St.
Opis

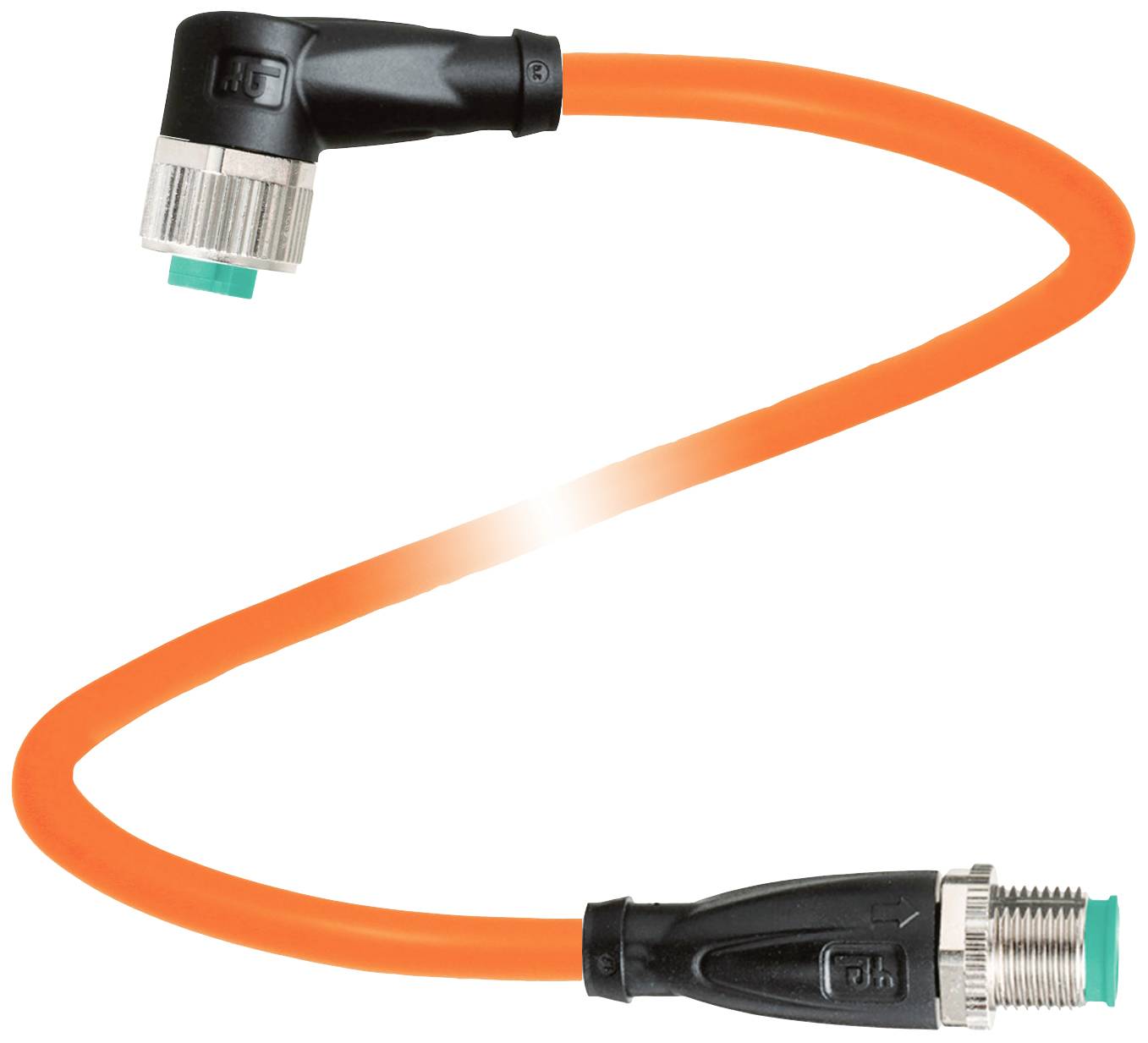

Priključni kabel M12 utičnica na M12 utikač A-kodirani, 4-polni, TPE kabel otporan na zavarivanje, narančasti, duljina: 7,5 m
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utičnica
- Dizajn: M12
- Izvedba: kutna
- Zaključavanje: vijčani spoj
- Broj polova: 4
- Kodiranje: A-kodirano
- konektor 2
- Priključak: utikač
- Dizajn: M12
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 4
- Kodiranje: A-kodirano
- električni podaci
- Radni napon: Max 250V AC/DC
- Radna struja: Max 4A
- usklađenost
- Stupanj zaštite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Zapaljivost: IEC 60332-1-2, ISO 14572, ISO 6722
- Bez halogena: IEC 60754-2
- Otpornost na hidrolizu: ISO 6722
- Otpornost na ulja: ISO 14572
- Okolišni uvjeti
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fiksni: -40 ... 120 °C (-40 ... 248 °F) tijekom 20000 h | -40... 150 °C (-40 ... 302°F) tijekom 3000 sati
- Kabel, pomični: -15 ... 120 °C (5 ... 248 °F) tijekom 20000 h | -15 ... 150 °C (5 ... 302°F) tijekom 3000 sati
- Stupanj onečišćenja: 3
- mehanički podaci
- Konektor
- Moment pritezanja: 0,6 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: uzdužna nazubljena i šesterokutna matica SW = 14 mm
- Ciklusi parenja: min. 100
- Stupanj zaštite: IP68 / IP69
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 5
- Promjer omotača: 4,8 mm
- polumjer savijanja:> 10 x promjer kabela, pokretni |> 10 x promjer kabela, trajno instaliran
- Usko prianjanje jakne: maksimalno 50 N / 300 mm
- Boja plašta: narančasta (slično RAL 2003)
- Broj jezgri: 4
- Presjek žice: 0,34 mm 2
- Boja žice: Žica 1: smeđa | Žica 2: bijela | Žica 3: plava | Žica 4: crna
- Struktura jezgre: 19 x 0,16 mm Ø
- Dužina: 7,5 m
- Skraćenica kabela: Li 7Y 41X 4 x 0,34
- Prikladnost vučnog lanca
- Torzijski ciklusi: min. 300000
- Torzijsko naprezanje: ± 360°/ 30 cm
- Materijal
- LABS sloboda: da
- Bez halogena: da
- Konektor
- Vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Brtva: FKM
- Kontaktna površina: Au
- Zapaljivost: V-2
- Kabel
- Kaput: POC
- Izolacija žile: ETFE
- Otpornost na prskanje znojem: da
- Otpornost na prskanje zavara: da
- Otpornost na ulje: da
- Otpornost na hidrolizu: da
- Zapaljivost: usporava plamen
- Molekularno umreženo: da
