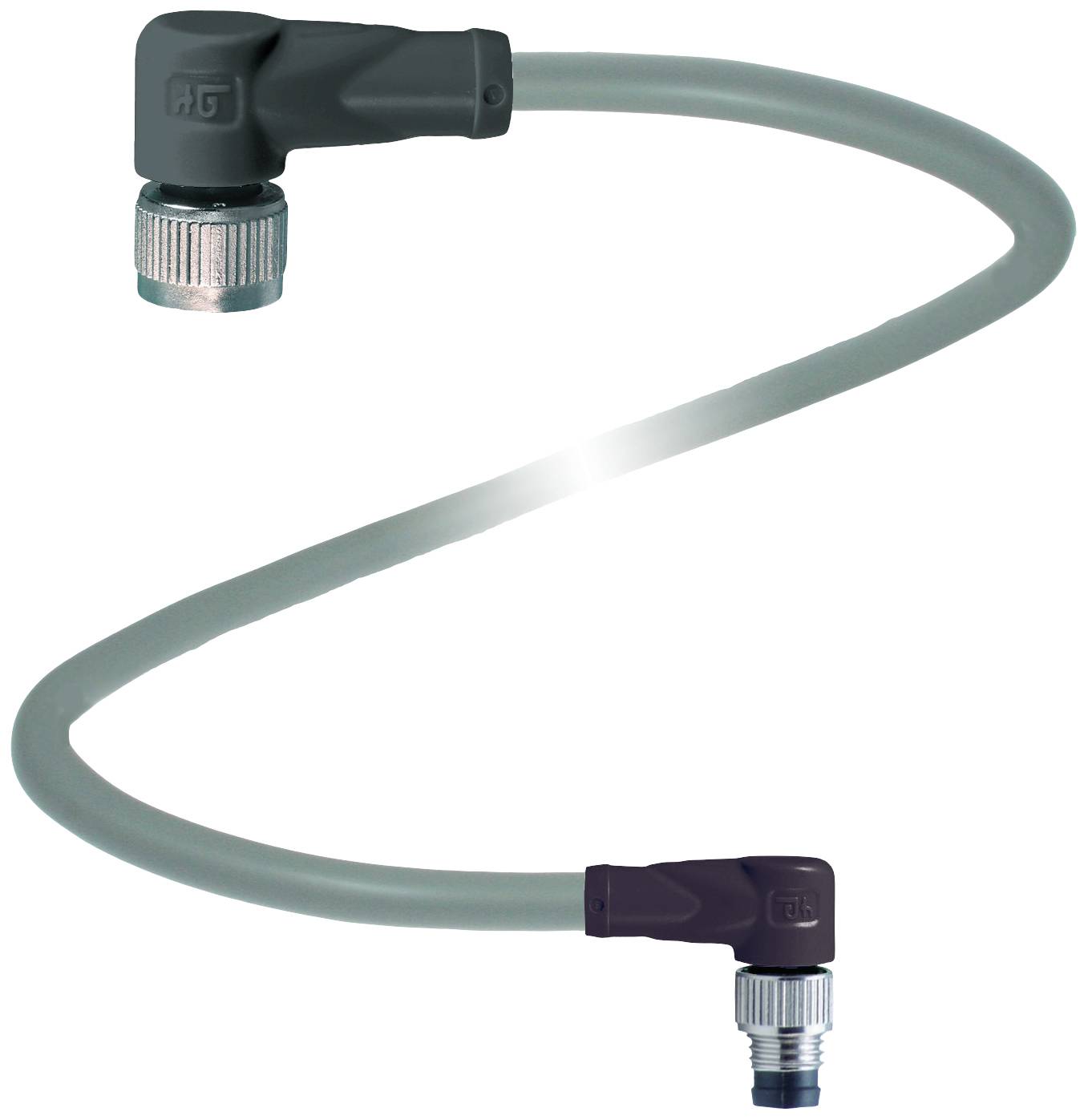

Pepperl+Fuchs 210347 utični konektor za senzor/aktivator, konfekcionirani 1.5 m Broj polova: 3, 3 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Standard utičnice
senzorski konektor
Priključna strana A
M12 utičnica, kutna
Priključna strana B
M8 utikač, kutni
Broj polova
3
3
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
29,99 €
3
4% = 1,30 €
28,69 €
5
6% = 1,83 €
28,16 €
10
7% = 2,17 €
27,82 €
25
9% = 2,56 €
27,43 €
50
10% = 3,00 €
26,99 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (29,99 € / komad)
29,99 €
sa PDV-om
Tehnički podaci
- Tip
V11-W-1,5M-PVC-V3-WM
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Standard utičnice
senzorski konektor
- Priključna strana A
M12 utičnica, kutna
- Priključna strana B
M8 utikač, kutni
- Broj polova
3
3
- Duljina kabela
1.5 m
- Materijal plašta
PVC
- Nazivni napon
60 V/DC
- Nazivna struja
3 A
- Nazivna struja - zaokružena
3 A
- Poprečni presjek priključka (maks.)
0.25 mm²
- Vanjski Ø
4.3 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.25 mm²
- Priključak
utičnica
- Kodiranje
A
- Kontaktni materijal
Au
- Površina kontakta
Au
- Maks. presjek
0.25 mm²
- Presjek (min.)
0.25 mm²
IP67
IP68
IP69
- Posebne značajke
A kodirano
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
210347
- Sadržaj
1 St.
- Promjer
4.3 mm
- Kabel-Ø do
4.3 mm
- Promjer kabela od
4.3 mm
- Područje kabelskog Ø
4.3 - 4.3 mm
- Bežična funkcija punjenja
ne
- Promjer kabela
0,25 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2631143 Pepperl+Fuchs 210347 utični konektor za senzor/aktivator, konfekcionirani 1.5 m Broj polova: 3, 3 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2631143 Pepperl+Fuchs 210347 utični konektor za senzor/aktivator, konfekcionirani 1.5 m Broj polova: 3, 3 1 St.
Opis
Priključni kabel, M12 do M8, 3-polni PVC kabel, duljina: 1,5 m, žile: 3 x 0,34 mm2
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utičnica
- Dizajn: M12
- Izvedba: kutna
- Zaključavanje: vijčani spoj
- Broj polova: 3
- Kodiranje: A-kodirano
- konektor 2
- Priključak: utikač
- Dizajn: M8
- Izvedba: kutna
- Zaključavanje: vijčani spoj
- Broj polova: 3
- Kodiranje: A-kodirano
- električni podaci
- Radni napon: Max 48VAC / 60VDC
- Radna struja: Max 3A
- usklađenost
- Stupanj zaštite: EN 60529
- Utični spoj: M12 x 1 konektor: IEC 61076-2-101 | Konektor M8 x 1: IEC 61076-2-104
- Okolišni uvjeti
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fiksni: -40 ... 70 °C (-40 ... 158 °F)
- Kabel, pokretni: -5 ... 70 °C (23 ... 158 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- konektor 1
- Moment pritezanja: 0,6 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: Uzdužni nabor
- Ciklusi parenja: min. 100
- Stupanj zaštite: IP67 / IP68 / IP69
- konektor 2
- Moment pritezanja: 0,4 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: Uzdužni nabor
- Ciklusi parenja: min. 100
- Zaštita: IP67
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 5
- Promjer omotača: 4,3 mm
- polumjer savijanja:> 15 x promjer kabela, pokretni |> 10 x promjer kabela, trajno instaliran
- Usko prianjanje jakne: maksimalno 80 N / 300 mm
- Boja plašta: siva (slično RAL 7001)
- Broj jezgri: 3
- Presjek žice: 0,25 mm 2
- Boja žice: Žica 1: smeđa | Žica 3: plava | Žica 4: crna
- Struktura jezgre: 14 x 0,15 mm Ø
- Dužina: 1,5 m
- Skraćenica kabela: Li YY 3 x 0,25
- Materijal
- Konektor
- Vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Kontaktna površina: Au
- Zapaljivost: V-2
- Kabel
- Omotač: PVC
- Izolacija žile: PVC
- Zapaljivost: usporava plamen
