PCE Instruments PCE-VT 3950 uređaj za mjerenje vibracija ±2 %
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
6 kom. - zaliha Njemačka
Broj
Ukupno (1.879,00 € / komad)
1.879,00 €
sa PDV-om
Dostupno još samo 6 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
PCE Instruments PCE-VT 3950 uređaj za mjerenje vibracija ±2 % N/A
- Mjerač vibracija s internom memorijom i FFT analizom
- Mjerenje rute
- Pohranjivanje mjernih vrijednosti
- Raspon mjerenja do 399,9 m/s²
- automatska procjena ISO 10816-3
- punjiva baterija
- Softver za procjenu pohranjenih podataka

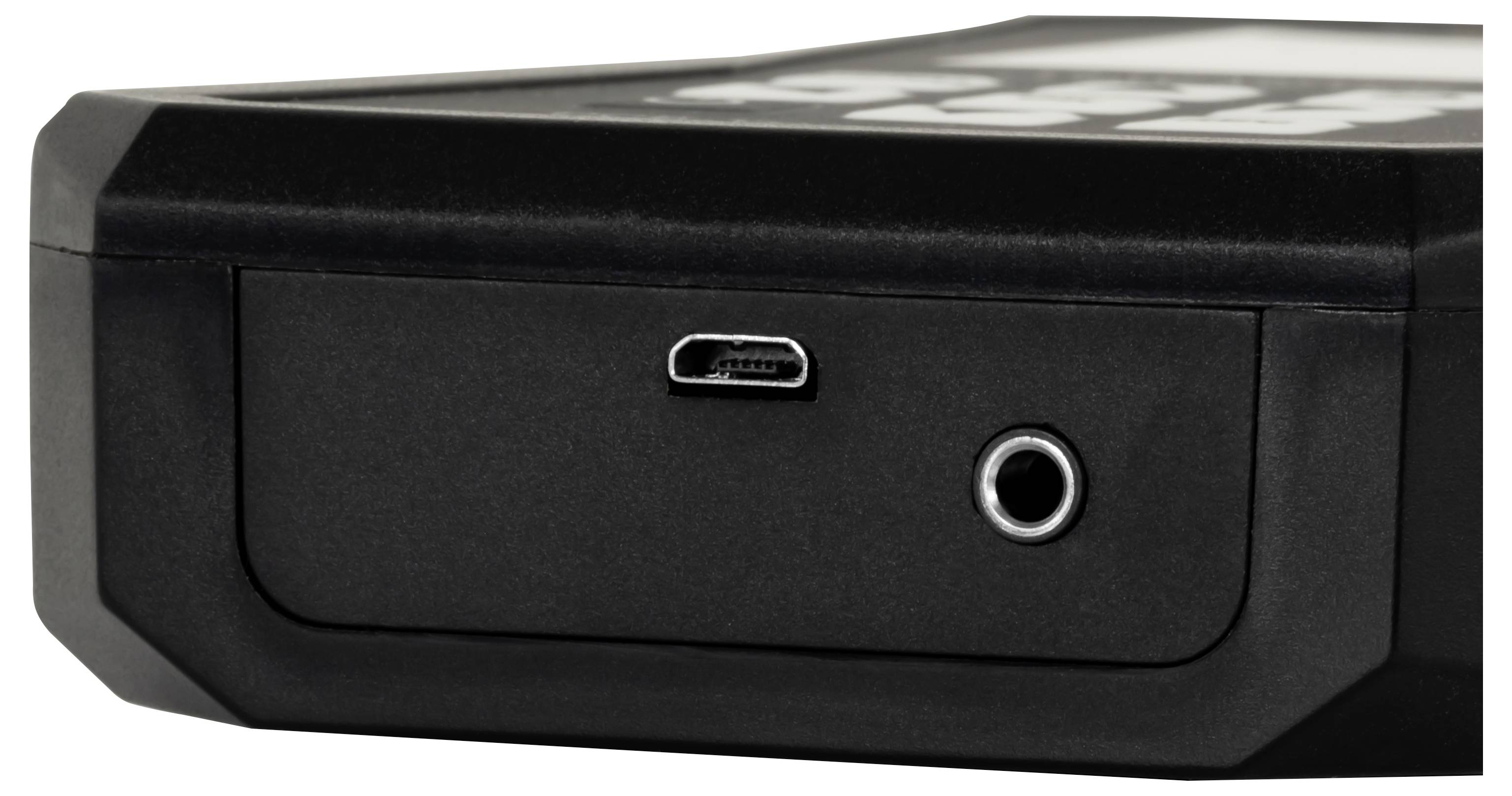

- Micro USB sučelje
- PC sučelje
- uključujući mjerni vrh s ručkom
- uključujući slušalice
Tehnički podaci
- Mjerno područje ubrzanja 0,0 ... 399,9 m/s²
- Razlučivost 0,1 m/s²
- Preciznost pri 160 Hz ±2%
- Frekvencijski raspon 10 Hz... 10kHz, 1kHz... 10 kHz
- Mjerni raspon brzine 0,00 ... 399,9 mm/s
- Razlučivost 0,1 mm/s
- Preciznost pri 160 Hz ±2%
- Frekvencijski raspon 10 Hz... 1 kHz
- Mjerno područje
- Brzina 600 … 50 000 okretaja u minuti
- FFT ubrzanje 10 Hz … 8 kHz
- FFT brzina 10 Hz … 1 kHz
- Preciznost pri 160 Hz ±2%
- Broj FFT linija 2048
- Mjerenje rute 100 ruta, svaka sa 100 strojeva, svaka sa 100 mjernih točaka, svaka sa 1000 izmjerenih vrijednosti
- Putanja raspona mjerenja 0,000 ... 3,9 mm
- Razlučivost 1 µm
- Preciznost pri 160 Hz ±2%
- Frekvencijski raspon 10 Hz... 200 Hz
- Mjerni parametri RMS, peak, peak-peak, crest factor (krest faktor)
- Ručno spremanje 99 mapa sa po 50 mjerenja
- Data logger Razni start/stop okidači, mjerni interval između 1 s ... 12 h, 50 memorijskih mjesta sa 43200 izmjerenih vrijednosti svaka
- Jedinice koje se mogu mijenjati metričke/imperijalne
- Zaslon 2,8" LC zaslon
- Jezici izbornika engleski, njemački, francuski, španjolski, talijanski, nizozemski, portugalski, turski, poljski, ruski, kineski, japanski
- Napajanje interno: LiPo baterija (3,7 V, 2500 mAh), eksterno: USB 5 VDC, 500 mA
- Priključak za slušalice 3,5 mm jack
- Vrijeme rada cca 15 … 20 h (ovisno o svjetlini zaslona)
- Uvjeti rada i skladištenja Temperatura: -20... +65 °C, vlažnost: 10% r. F. … 95% r. F., bez kondenzacije
- Vrsta zaštite IP52
- Dimenzije 165 x 85 x 32 mm
- Masa 239 g

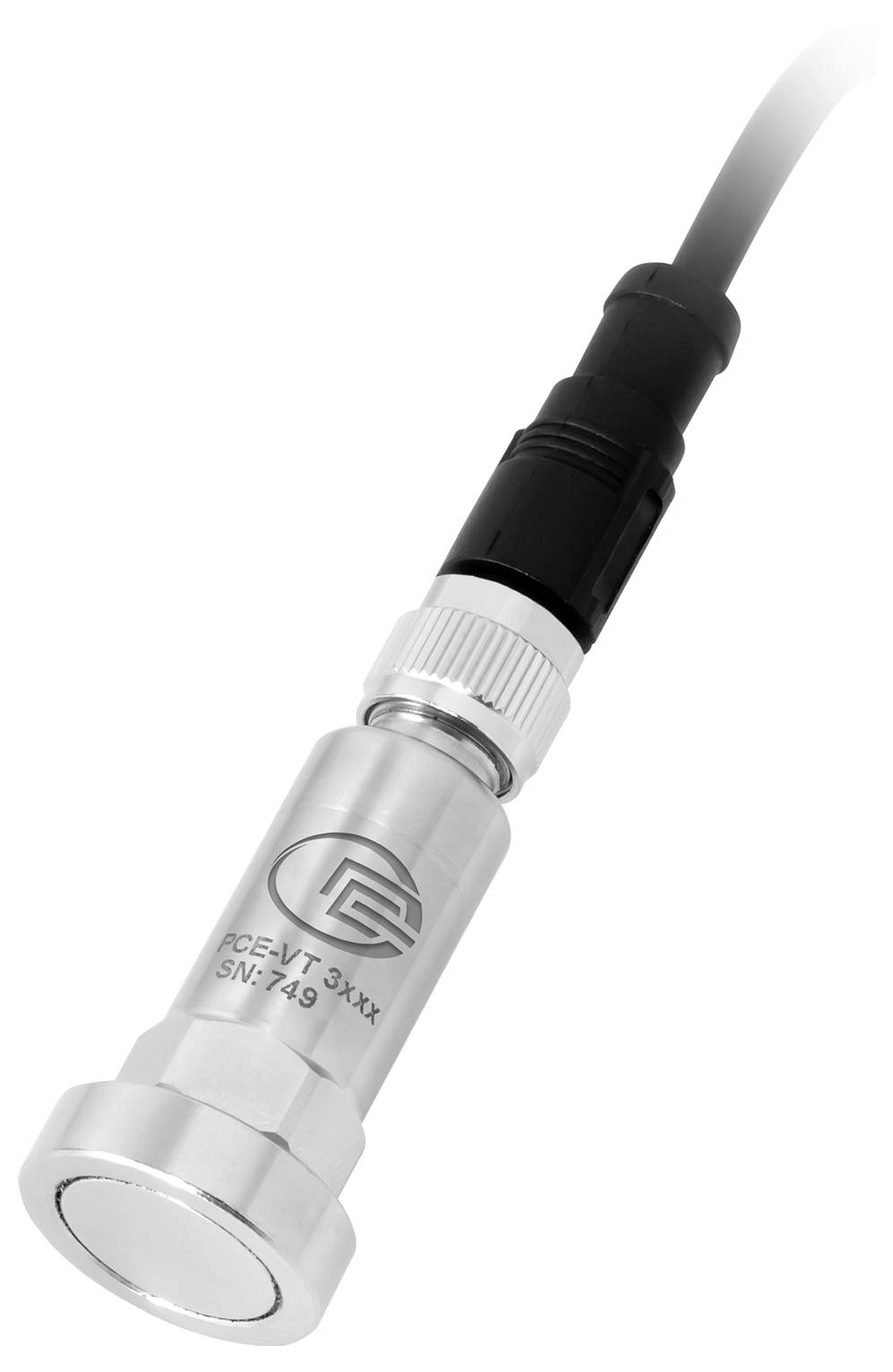

- Tehnički podaci senzor ubrzanja
- Rezonantna frekvencija 24 kHz
- Križna osjetljivost ≤ 5%
- Granica uništenja 5000 g (vrh)
- Radna temperatura i temperatura skladištenja -55 °C … +150 °C
- Materijal kućišta nehrđajući čelik
- Montažni navoj ¼ - 28“
- Mjere Ø 29 x 81 mm
- Težina (bez kabla) 119 g
- Osnovna preciznost
±2 %
- Vrsta proizvoda
uređaj za mjerenje vibracija
- Mjerna funkcija
ubrzanje
brzina
frekvencija
vibracija
- Prikaz
LCD
- dim.
(D x Š x V) 85 x 32 x 165 mm
- Težina
239 g
- Minimalna veličina objekta
10
- Širina
32 mm
- Visina
165 mm
- Dužina
85 mm
- Tip
PCE-VT 3950
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3192988 PCE Instruments PCE-VT 3950 uređaj za mjerenje vibracija ±2 %
Upute za rad i sigurnost
Upute za rad i sigurnost 3192988 PCE Instruments PCE-VT 3950 uređaj za mjerenje vibracija ±2 %
Opis
Uređaj za mjerenje vibracija idealan je mjerni alat za brzu i preciznu provjeru vibrirajućih dijelova, strojeva i sustava. Ovaj uređaj za mjerenje vibracija određuje putanju vibracija preko vanjskog senzora vibracija (mjerno područje 0,000... 3,9 mm), brzina vibracija (mjerni raspon 0,00 ... 399,9 mm/s) i ubrzanje vibracija (mjerno područje 0,0 ... 399,9 m/s²). Uređaj za mjerenje vibracija ima na raspolaganju različite mjerne parametre, kao što su RMS, vrh, vrh-vrh i faktor vrha. Uređaj za mjerenje vibracija opremljen je načinom rada koji omogućuje automatsku evaluaciju mjerenja prema graničnim vrijednostima ISO 10816-3. Mjerač vibracija analizira izmjerene vrijednosti i na zaslonu prikazuje odgovarajuću ocjenu dobar/loš. Ugrađena baterija u mjeraču vibracija ima kapacitet od 2500 mAh i može se puniti izravno putem ugrađenog mikro-USB sučelja.
Osim uobičajenog načina mjerenja, mjerač vibracija ima FFT način rada. U načinu rada FFT izračunava se i prikazuje frekvencijski spektar za izmjerenu brzinu vibracije ili ubrzanje vibracije. Izračunate FFT linije prikazane su u grafičkom prikazu u ukupnom prikazu za cijeli frekvencijski pojas i, paralelno, u prikazu zumiranja za prikaz pojedinačnih linija.

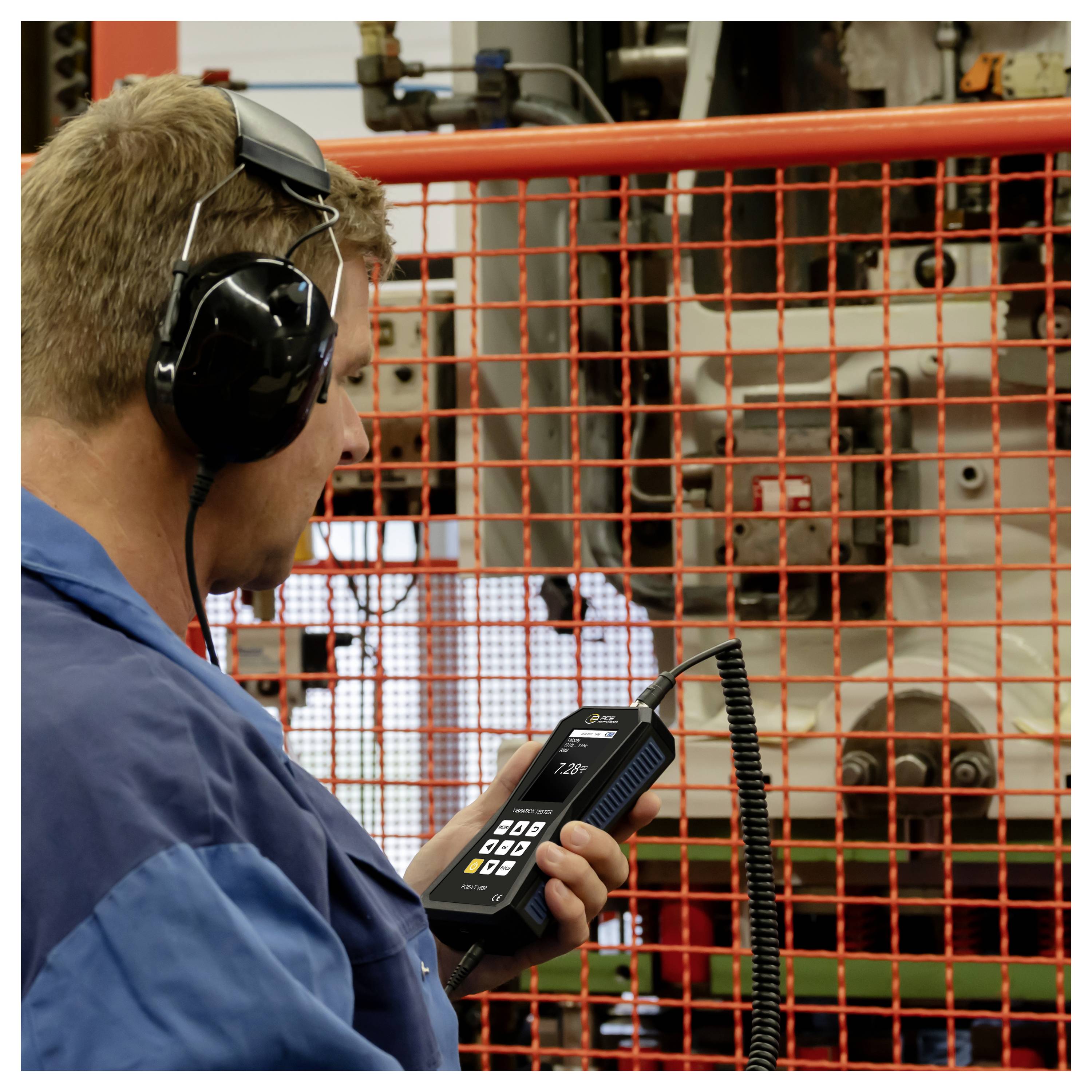

Dodatna funkcija je mjerenje rute. Mjerenje na ruti je posebno namijenjeno ponavljajućim mjerenjima na identičnim mjernim točkama. To omogućuje uredno mjerenje različitih mjernih točaka. Stoga se uređaj za mjerenje vibracija koristi u radovima na održavanju i popravcima strojeva zbog svojih opsežnih mjernih funkcija.
Interna memorija u uređaju za mjerenje vibracija može se koristiti za spremanje prikazanih mjernih podataka za različite mjerne funkcije. Nakon mjerenja, podaci mjerenja pohranjeni na mjeraču vibracija mogu se prenijeti na računalo putem ugrađenog mikro-USB sučelja. Softver za uređaj za mjerenje vibracija tada omogućuje grafičku i tabelarnu analizu izmjerenih vrijednosti. Za daljnju obradu podataka mjerenja, oni se mogu izvesti kao CSV datoteka pomoću softvera. Kako bi uređaj za mjerenje vibracija uvijek bio ažuran, uz analizu mjernih podataka može se izvršiti i automatsko ažuriranje firmvera putem softvera.
Ovaj tekst je strojno preveden.
Osim uobičajenog načina mjerenja, mjerač vibracija ima FFT način rada. U načinu rada FFT izračunava se i prikazuje frekvencijski spektar za izmjerenu brzinu vibracije ili ubrzanje vibracije. Izračunate FFT linije prikazane su u grafičkom prikazu u ukupnom prikazu za cijeli frekvencijski pojas i, paralelno, u prikazu zumiranja za prikaz pojedinačnih linija.
Dodatna funkcija je mjerenje rute. Mjerenje na ruti je posebno namijenjeno ponavljajućim mjerenjima na identičnim mjernim točkama. To omogućuje uredno mjerenje različitih mjernih točaka. Stoga se uređaj za mjerenje vibracija koristi u radovima na održavanju i popravcima strojeva zbog svojih opsežnih mjernih funkcija.
Interna memorija u uređaju za mjerenje vibracija može se koristiti za spremanje prikazanih mjernih podataka za različite mjerne funkcije. Nakon mjerenja, podaci mjerenja pohranjeni na mjeraču vibracija mogu se prenijeti na računalo putem ugrađenog mikro-USB sučelja. Softver za uređaj za mjerenje vibracija tada omogućuje grafičku i tabelarnu analizu izmjerenih vrijednosti. Za daljnju obradu podataka mjerenja, oni se mogu izvesti kao CSV datoteka pomoću softvera. Kako bi uređaj za mjerenje vibracija uvijek bio ažuran, uz analizu mjernih podataka može se izvršiti i automatsko ažuriranje firmvera putem softvera.
Ovaj tekst je strojno preveden.
Izvedba
- za mobilno mjerenje vibracija
- Raspon mjerenja do 399,9 m/s²
- FFT analiza
- Mjerenje rute
- ručno pohranjivanje izmjerenih vrijednosti
- automatska procjena ISO 10816-3
- Unutarnja memorija
- 2,48" LCD zaslon
- punjiva baterija
- Micro USB sučelje
- uključujući slušalice
Isporuka uključuje

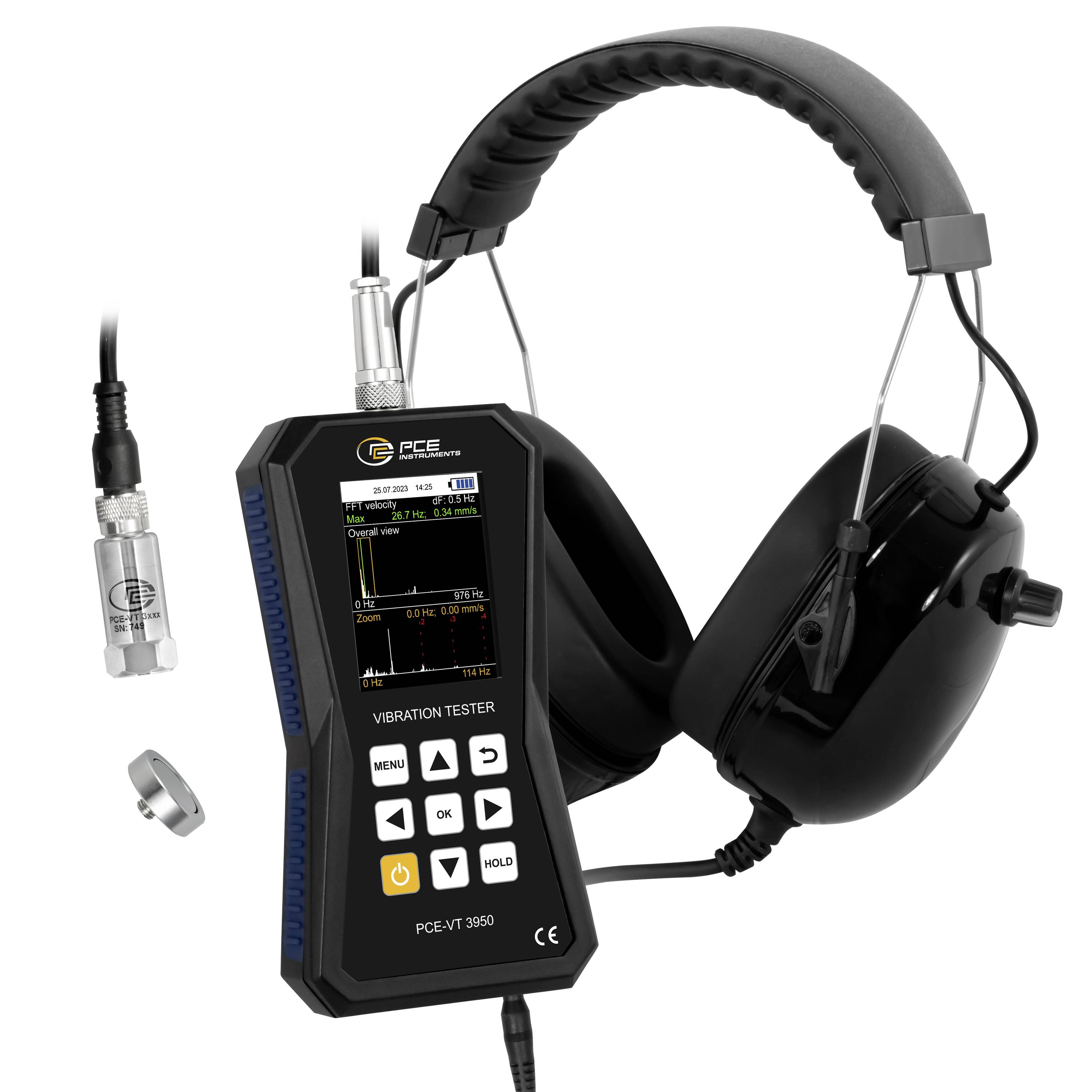

- 1 x PCE-VT 3950 mjerač vibracija
- 1 x senzor
- 1 x spiralni kabel
- 1 x magnetski adapter
- 1 x mikro USB kabel
- 1 x USB stick sa softverom i uputama
- 1 x brzi vodič
- 1 x servisna torba
- 1 x slušalice
