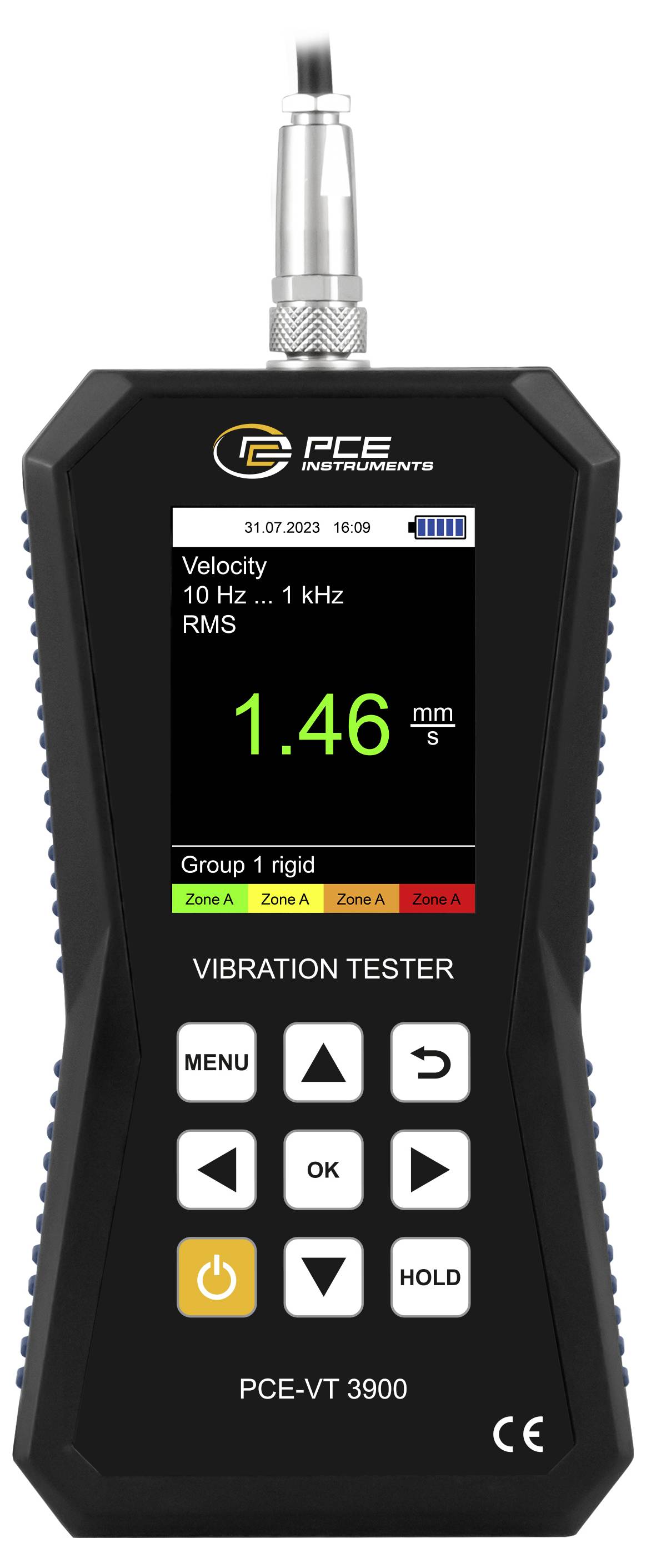

PCE Instruments PCE-VT 3900-ICA brzinomjer ±2 %
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (2.015,00 € / komad)
2.015,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
PCE Instruments PCE-VT 3900-ICA brzinomjer ±2 % N/A
- za mobilno mjerenje vibracija
- Mjerni raspon do 399,9 m/s²
- FFT analiza
- Mjerenje rute
- ručno pohranjivanje podataka mjerenja
- automatska procjena prema ISO 10816-3
- unutarnja memorija
- 2,48" LCD zaslon
- punjiva baterija
- Micro-USB sučelje
- uključujući ISO certifikat o kalibraciji
Tehnički podaci
- ubrzanje
- Mjerni raspon 0 ... 399,9 ft/s²
- Rezolucija 0,1 ft/s²
- Preciznost ±2 %
- Frekvencijski raspon 10 Hz ... 10 kHz, 1 kHz ... 10 kHz
- Mehanička brzina rotacije
- Mjerni raspon 600 ... 50000 okretaja u minuti
- Rezolucija 1 o/min
- Točnost 2% očitanja.
- optička brzina rotacije
- Mjerni raspon 600 ... 50000 okretaja u minuti
- Brzina
- Mjerni raspon 0 ... 399,9 km/h
- Rezolucija 0,1 mm/s
- Preciznost ±2 %
- Frekvencijski raspon 10 Hz ... 1 kHz
- Daleko
- Mjerni raspon 0 ... 3,9 inča
- Rezolucija 1 inch
- Preciznost ±2 %
- Frekvencijski raspon 10 Hz ... 200 Hz

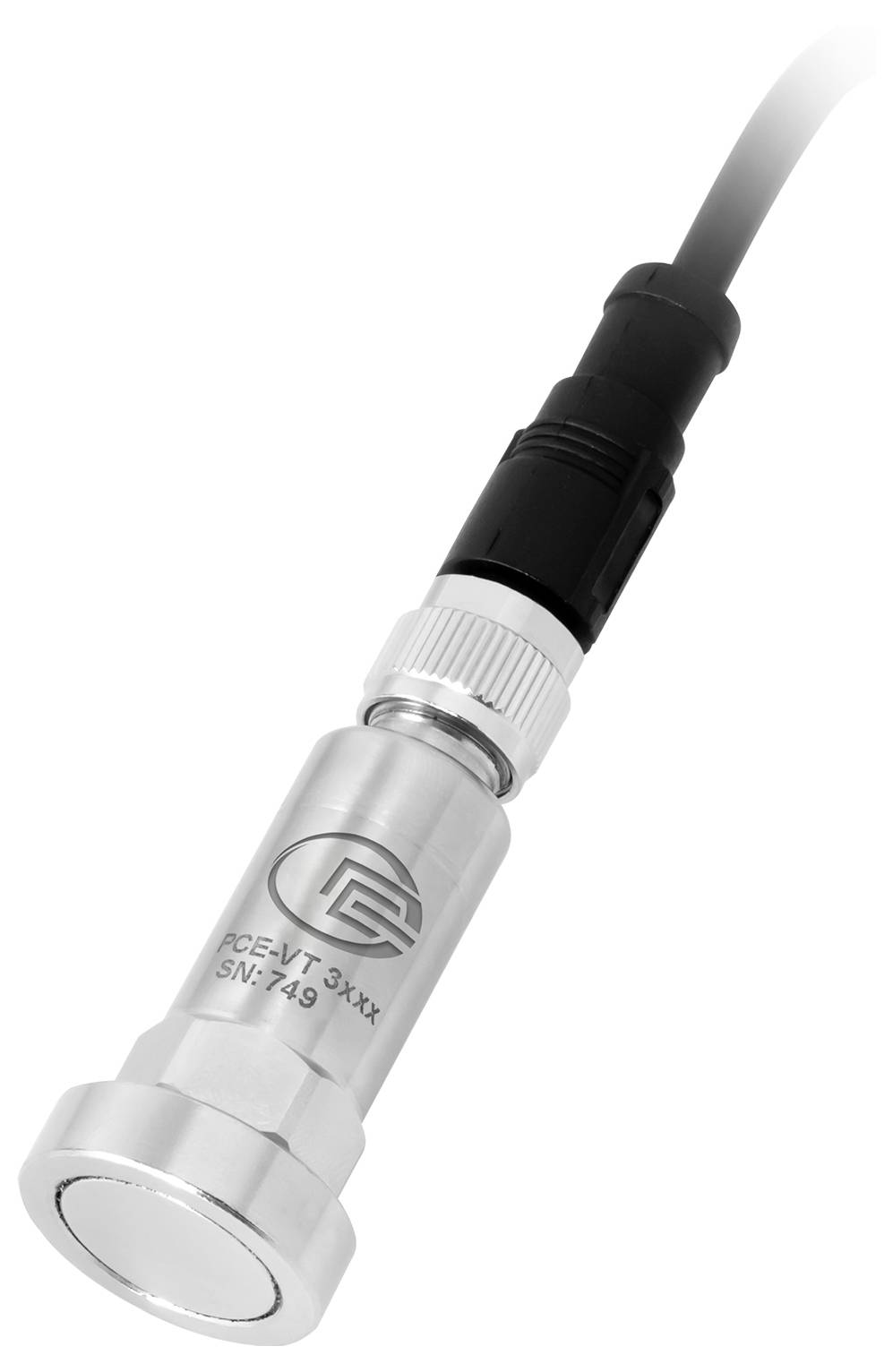

- senzor
- Oznaka PCE-VT 3xxx SENZOR
- Dodatni opis: Rezonantna frekvencija: 24 kHz, Osjetljivost presjeka: Δ 5%, Granica uništenja: 5000 g (vrh), Materijal kućišta: Nehrđajući čelik, Navoj za montažu: ¼ - 28 UNF
- Dimenzije Ø 17 x 46 mm
- Opći tehnički podaci
- Broj mjernih kanala: 1
- Mjerne funkcije RMS, vršna vrijednost, vršna vrijednost-vršna vrijednost
- FFT ubrzanje: 10 Hz ... 8 kHz, brzina FFT-a: 10 Hz ... 1 kHz, Točnost pri 160 Hz: ±2%, Broj FFT linija: 2048, Mjerenje rute: 100 ruta sa 100 strojeva svaka, 100 mjernih točaka s 1000 mjerenja svaka
- Frekvencija 10 ... 10000 Hz
- Vrsta zaslona LCD
- Veličina zaslona 2,8 inča
- Kapacitet pohrane 2.160.000 vrijednosti
- Interval pohrane od 1 s
- Interval skladištenja do 12 minuta.
- Jezici izbornika: engleski (SAD), njemački, francuski, španjolski, talijanski, nizozemski, portugalski, turski, poljski, ruski, kineski, japanski
- Klasa zaštite (uređaj) IP52
- Napajanje baterijom: 3,7 V, USB: 5 VDC, 500 mA
- Baterija/Punjiva baterija 1 x 3,7 V interna, litij-polimerska baterija
- Kapacitet 2500 mAh
- Radni uvjeti -20 ... 65 °C, 10 ... 95% relativne vlažnosti
- Uvjeti skladištenja -20 ... 65 °C, 10 ... 95% relativne vlažnosti
- Dimenzije (D x Š x V) 165 x 85 x 32 mm
- Daljnje dimenzije senzora vibracija: Ø 17 x 46 mm
- Masa 239 g
- Dodatne težine: Senzor vibracija 52 g
- Osnovna preciznost
±2 %
- Vrsta proizvoda
brzinomjer
- Mjerna funkcija
ubrzanje
brzina
frekvencija
vibracija
- Prikaz
LCD
- Pogonski napon (detalji)
Interna: LiPo baterija (3,7 V, 2500 mAh)
Vanjski: USB 5 VDC, 500 mA V
- dim.
(D x Š x V) 85 x 32 x 165 mm
- Težina
239 g
- Minimalna veličina objekta
1 cm
- Širina
32 mm
- Visina
165 mm
- Dužina
85 mm
- Sučelja
DIN utikač 5-polni
mikro USB
mikro USB utikač
USB 3.1 utikač C
USB
- Tip
PCE-VT 3900-ICA
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3812935 PCE Instruments PCE-VT 3900-ICA brzinomjer ±2 %
Upute za rad i sigurnost
Upute za rad i sigurnost 3812935 PCE Instruments PCE-VT 3900-ICA brzinomjer ±2 %
Opis
Uređaj za mjerenje vibracija idealan je mjerni instrument za brzo i precizno ispitivanje vibrirajućih dijelova, strojeva i sustava. Ovaj uređaj za mjerenje vibracija određuje pomak oscilacija putem vanjskog senzora vibracija (mjerno područje 0,000 ... ). 3,9 mm), brzina vibracije (mjerno područje 0,00 ... 399,9 mm/s) i ubrzanje vibracija (mjerno područje 0,0 ... 399,9 m/s²). Uređaj za mjerenje vibracija nudi različite parametre mjerenja, kao što su RMS, vršna vrijednost, vrijednost od vrha do vrha i faktor vrha. Uređaj za mjerenje vibracija opremljen je načinom rada koji omogućuje automatsku procjenu mjerenja prema graničnim vrijednostima norme ISO 10816-3. Uređaj za mjerenje vibracija analizira izmjerene vrijednosti i na zaslonu prikazuje odgovarajuću ocjenu dobro/loše. Ugrađena baterija u uređaju za mjerenje vibracija ima kapacitet od 2500 mAh i može se puniti izravno putem ugrađenog micro-USB sučelja.
Uz normalan način mjerenja, uređaj za mjerenje vibracija ima i FFT način rada. U FFT načinu rada izračunava se i prikazuje frekvencijski spektar za izmjerenu brzinu vibracije ili ubrzanje vibracije. U grafičkom prikazu, izračunate FFT linije prikazane su u ukupnom prikazu za cijeli frekvencijski pojas i, paralelno, u zumiranom prikazu za prikaz pojedinačnih linija.
Dodatna funkcija je mjerenje rute. Mjerenje rute posebno je dizajnirano za ponavljajuća mjerenja na identičnim mjernim točkama. To omogućuje uredno mjerenje različitih mjernih točaka. Stoga se uređaj za mjerenje vibracija koristi u održavanju i popravku strojeva zbog svojih opsežnih mjernih funkcija.
Unutarnja memorija uređaja za mjerenje vibracija omogućuje spremanje prikazanih podataka mjerenja iz različitih mjernih funkcija. Ugrađeno micro-USB sučelje omogućuje prijenos podataka mjerenja pohranjenih na uređaju za mjerenje vibracija na računalo nakon mjerenja. Softver za uređaj za mjerenje vibracija zatim omogućuje grafičku i tabličnu analizu izmjerenih vrijednosti. Za daljnju obradu podataka mjerenja, oni se mogu izvesti kao CSV datoteka putem softvera. Kako bi uređaj za mjerenje vibracija bio ažuran, uz analizu podataka mjerenja, putem softvera se može izvršiti i automatsko ažuriranje firmvera.
Ovaj tekst je strojno preveden.
Uz normalan način mjerenja, uređaj za mjerenje vibracija ima i FFT način rada. U FFT načinu rada izračunava se i prikazuje frekvencijski spektar za izmjerenu brzinu vibracije ili ubrzanje vibracije. U grafičkom prikazu, izračunate FFT linije prikazane su u ukupnom prikazu za cijeli frekvencijski pojas i, paralelno, u zumiranom prikazu za prikaz pojedinačnih linija.
Dodatna funkcija je mjerenje rute. Mjerenje rute posebno je dizajnirano za ponavljajuća mjerenja na identičnim mjernim točkama. To omogućuje uredno mjerenje različitih mjernih točaka. Stoga se uređaj za mjerenje vibracija koristi u održavanju i popravku strojeva zbog svojih opsežnih mjernih funkcija.
Unutarnja memorija uređaja za mjerenje vibracija omogućuje spremanje prikazanih podataka mjerenja iz različitih mjernih funkcija. Ugrađeno micro-USB sučelje omogućuje prijenos podataka mjerenja pohranjenih na uređaju za mjerenje vibracija na računalo nakon mjerenja. Softver za uređaj za mjerenje vibracija zatim omogućuje grafičku i tabličnu analizu izmjerenih vrijednosti. Za daljnju obradu podataka mjerenja, oni se mogu izvesti kao CSV datoteka putem softvera. Kako bi uređaj za mjerenje vibracija bio ažuran, uz analizu podataka mjerenja, putem softvera se može izvršiti i automatsko ažuriranje firmvera.
Ovaj tekst je strojno preveden.
Izvedba
- za mobilno mjerenje vibracija
- Mjerni raspon do 399,9 m/s²
- FFT analiza
- Mjerenje rute
- ručno pohranjivanje podataka mjerenja

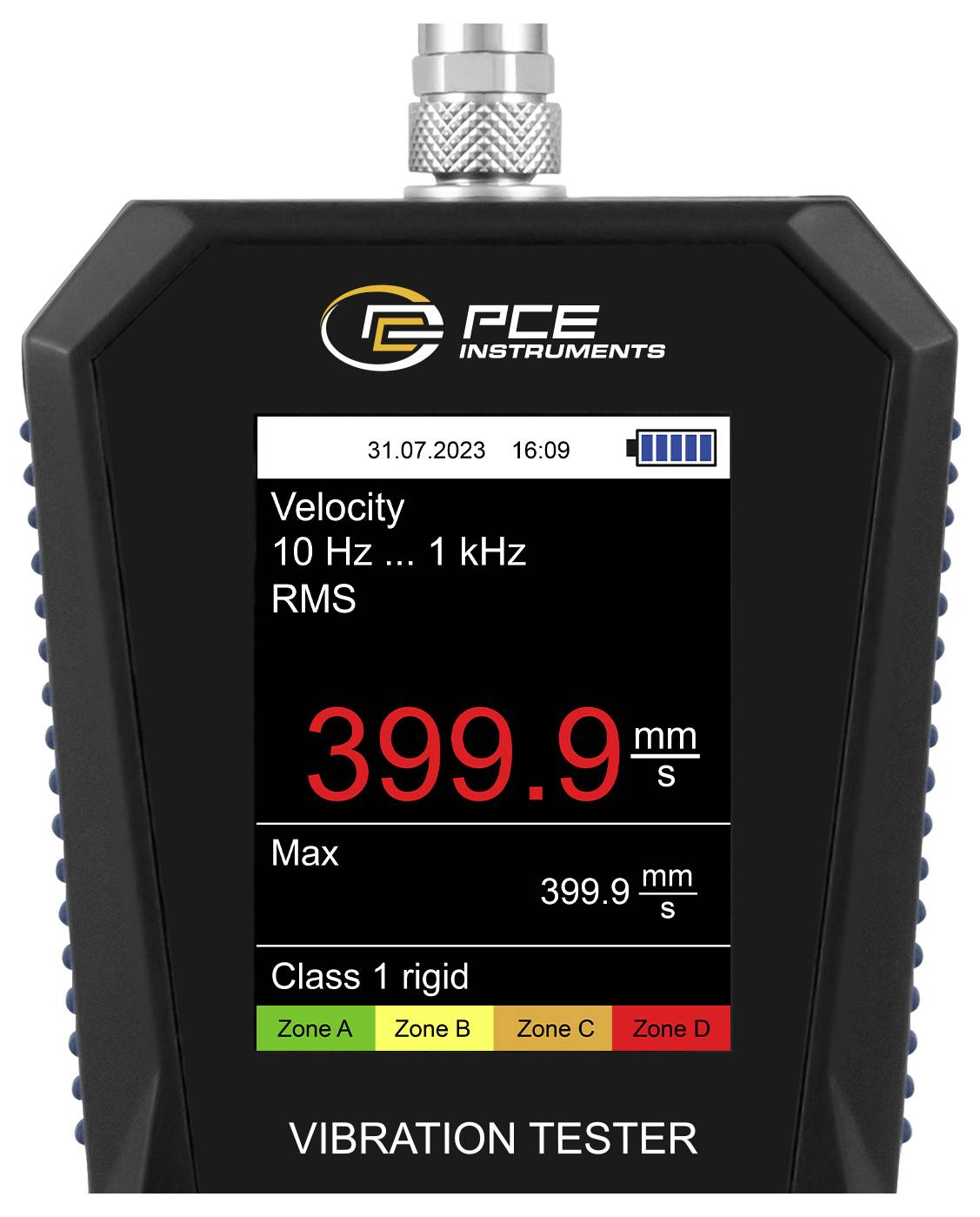

- automatska procjena prema ISO 10816-3
- unutarnja memorija
- 2,48" LCD zaslon
- punjiva baterija
- Micro-USB sučelje

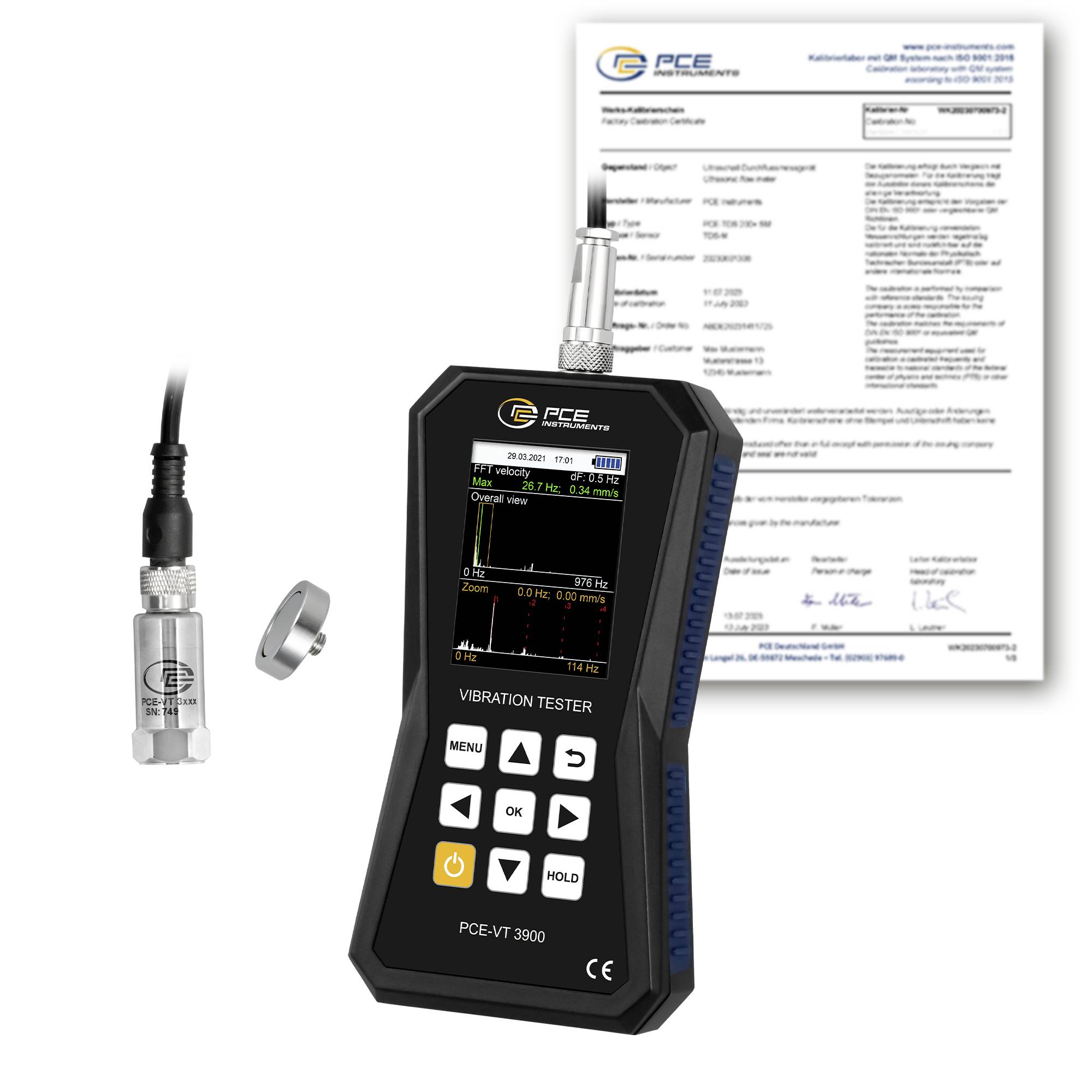

Isporuka uključuje
- 1 x Uređaj za mjerenje vibracija PCE-VT 3900-ICA
- 1 x Senzor

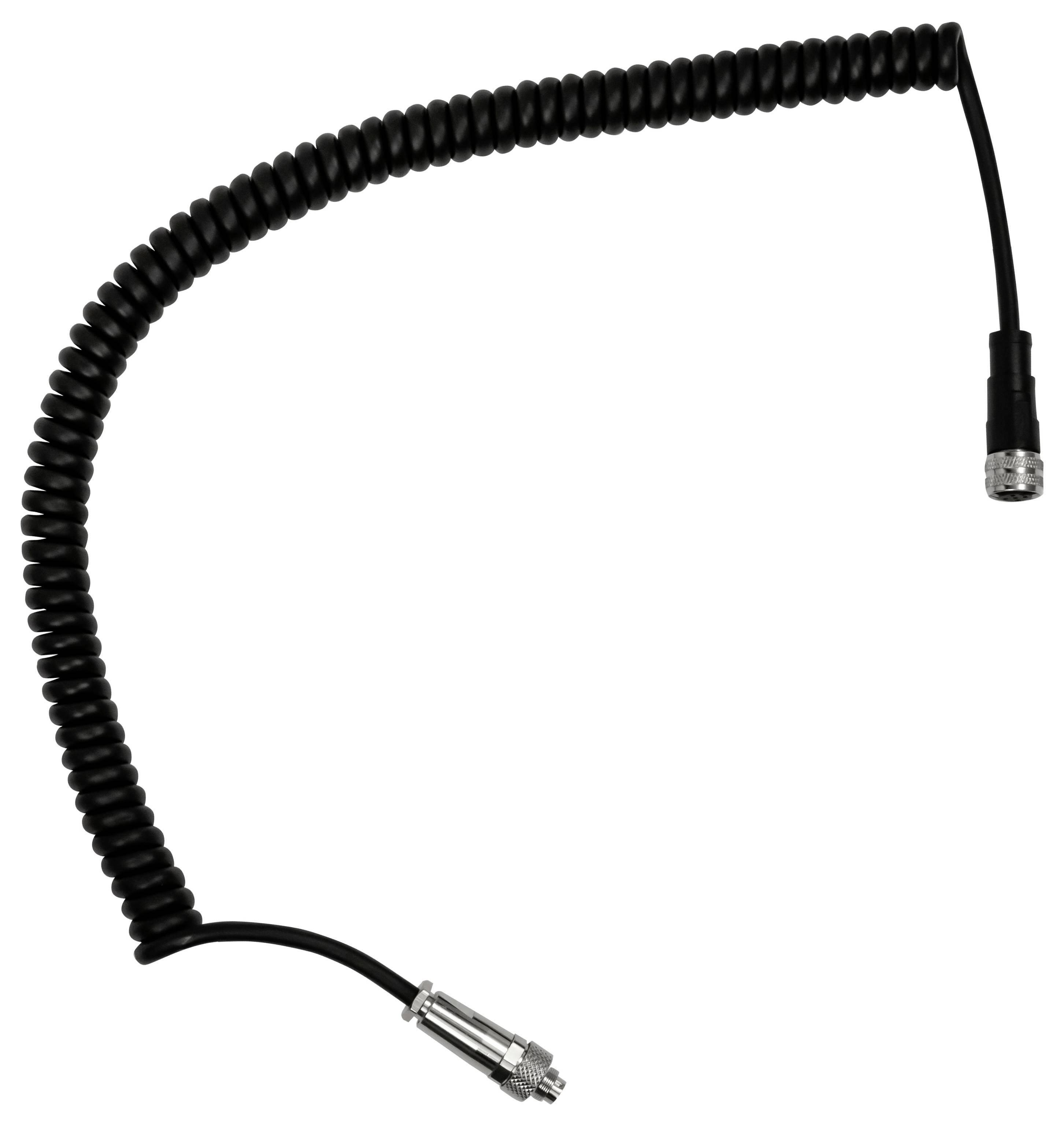

- 1 x spiralni kabel
- 1 x magnetski adapter
- 1 x Micro-USB kabel
- 1 x USB stick sa softverom i uputama
- 1 x Vodič za brzi početak
- 1 x servisna torba
- 1 x ISO certifikat o kalibraciji
Napomene
PCE Instruments tehnologija mjerenja vibracija PCE-VT 3900-ICA uključujući ISO certifikat za kalibraciju za profesionalno mjerenje i prikaz s memorijom, softverom, FFT analizom i još mnogo toga. Razvijeno od strane naših inženjera za univerzalnu upotrebu kao uređaj za mjerenje vibracija, akcelerometar i zapisivač podataka o vibracijama.
