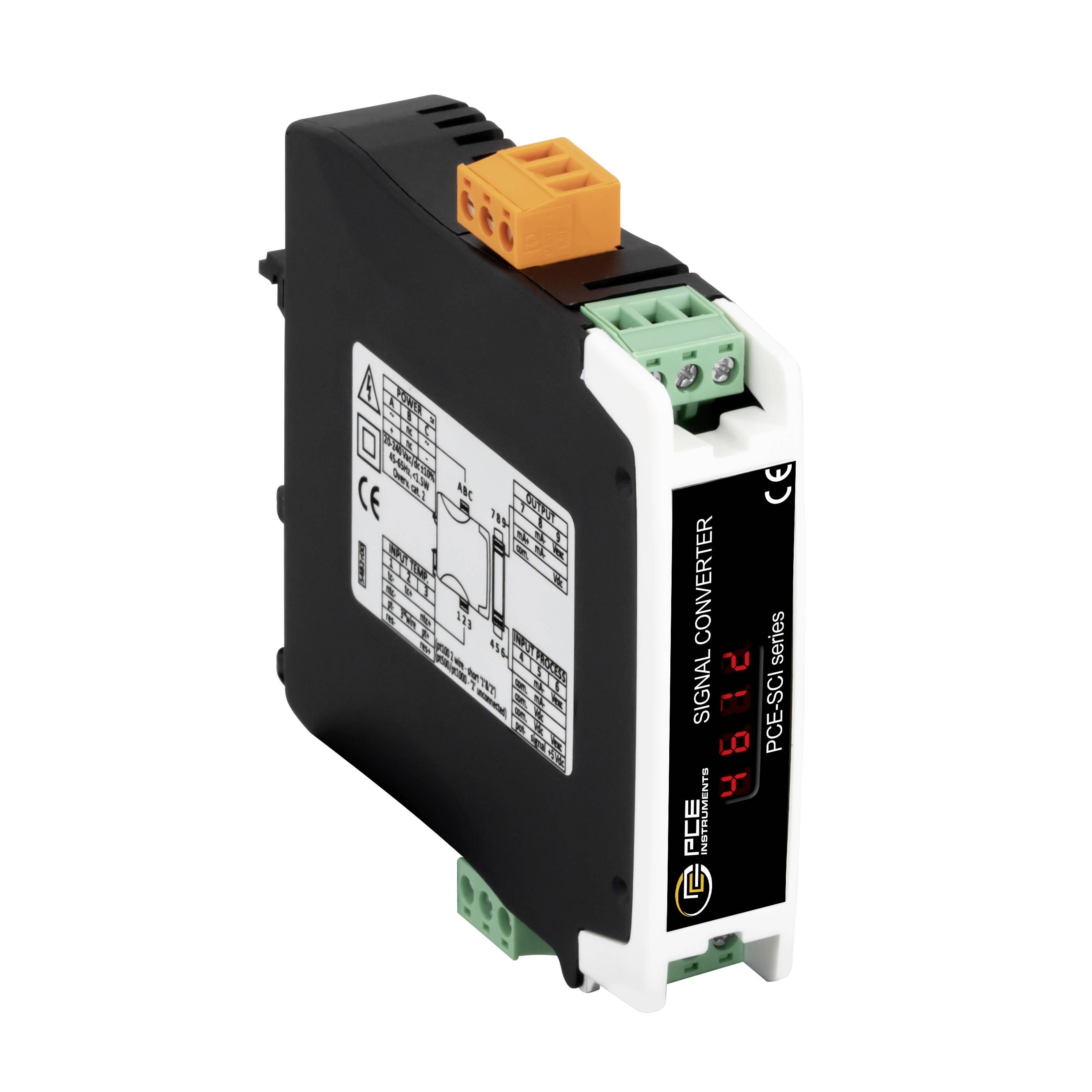

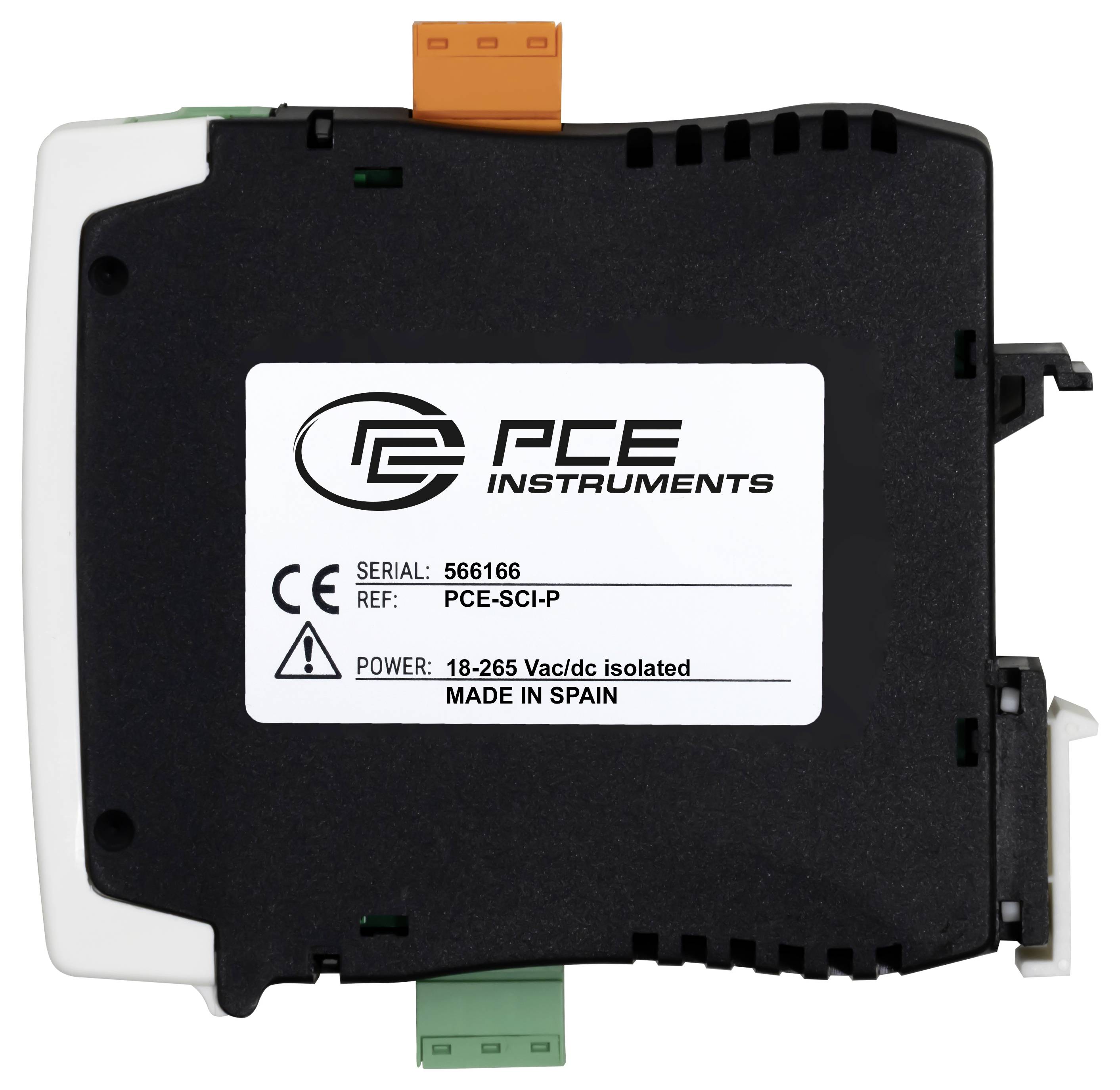

PCE Instruments PCE-SCI-P PCE-SCI-P razdvojni pretvarač 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
razdvojni pretvarač
Ulazni signal maks. (struja)
20 mA
Ulazni signal maks. (napon)
15 V
Tip
PCE-SCI-P
dim.
(D x Š x V) 106 x 108 x 22.5 mm
Tehnički list (PDF)
2 kom. - zaliha Njemačka
Broj
Ukupno (244,99 € / komad)
244,99 €
sa PDV-om
Dostupno još samo 2 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
PROFESIONALNA. KALIBRIRAN. OPREMA. PCE-SCI-P
- Razdjelni pretvarač signala struja - napon - temperatura
- Izolacijski pretvarač signala s više od 100 podesivih kombinacija
- analogni ulazni signali (0 ... 10V, 4... 20 mA, Pt100, termoparovi) u galvanski izolirane, analogne standardne signale
- slobodno skalabilan
- operativan za manje od 5 minuta
- pretvara analogni ulazni raspon
- potpuna galvanska izolacija
- Napajanje 18... 265 V AC/DC
Tehnički podaci
- Opći tehnički podaci
- Ulazi 4... 20mA, 0... 10 VDC, Pt100 3 žice, Pt100 2 žice, Pt500, Pt1000, Termopar J, Termopar K, Termopar T, Termopar E, Termopar S, Termopar R, Termopar N, Termopar C, Termopar B, 0... 1MΩ, 0... 1 kΩ, 0... 100 kΩ, 0... 10 kΩ, nazivni potencijal 250 Ω ... 15kΩ, NTC 44004, NTC 44005, NTC 44006, NTC 44007, NTC 44008, NTC 44030, NTC 44031, NTC 44032, NTC 44033, NTC 44034, NTC 10K, 3500
- Izlazi 4... 20mA, 0... 10VDC
- Vrsta zaslona 7 segmenta, 2 znamenke
- Sigurnosni standard CAT II / 300V
- Montaža Montaža na 35 mm DIN šinu
- Izolacija 3000 Vrms za 60 s (ulaz, izlaz, napajanje)
- Jezik izbornika engleski (SAD)
- Klasa zaštite (uređaja) IP30
- Napajanje 24... 240 V DC ±10%, 45 ... 65 Hz, izoliran
- Težina 130 g
- Dimenzije (D x Š x V) 110 x 22 x 118 mm
- Radni uvjeti 0... 50°C, 0... 95% RH
- Uvjeti skladištenja -20 ... 70°C, 0... 95% RH
- Tip
PCE-SCI-P
- Vrsta proizvoda
razdvojni pretvarač
- Ulazni signal maks. (struja)
20 mA
- Ulazni signal maks. (napon)
15 V
- dim.
(D x Š x V) 106 x 108 x 22.5 mm
- Priključak
priključna letva
vijčana stezaljka
stezaljka
konektor
- Izlazni signal (Napon)
0-10
- Pogonski napon
18 - 265 V
- Pogonski napon maks.
265 V
- min. pogonski napon
18 V DC/AC
- Teret
10
- Ulazni signal (napon)
10
- Sadržaj
1 St.
- Konfiguracija
potenciometar
- Širina
108 mm
- Visina
22.5 mm
- Dužina
106 mm
- RoHS-konforno
Da
- Vrsta senzora (Razdvojno pojačalo)
PT100
PT500
PT1000
- Potrošnja struje
3 W
- Maks. temperatura okoline
70 °C
- Min. temperatura okoline
-20 °C
- Poprečni presjek fleksibilan (maks.)
2.5 mm²
- Poprečni presjek kruti (maks.)
2.5 mm²
- Poprečni presjek fleksibilni (min.)
0.25 mm²
- Poprečni presjek kruti (min.)
1 mm²
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3192943 PCE Instruments PCE-SCI-P PCE-SCI-P razdvojni pretvarač 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3192943 PCE Instruments PCE-SCI-P PCE-SCI-P razdvojni pretvarač 1 St.
Opis

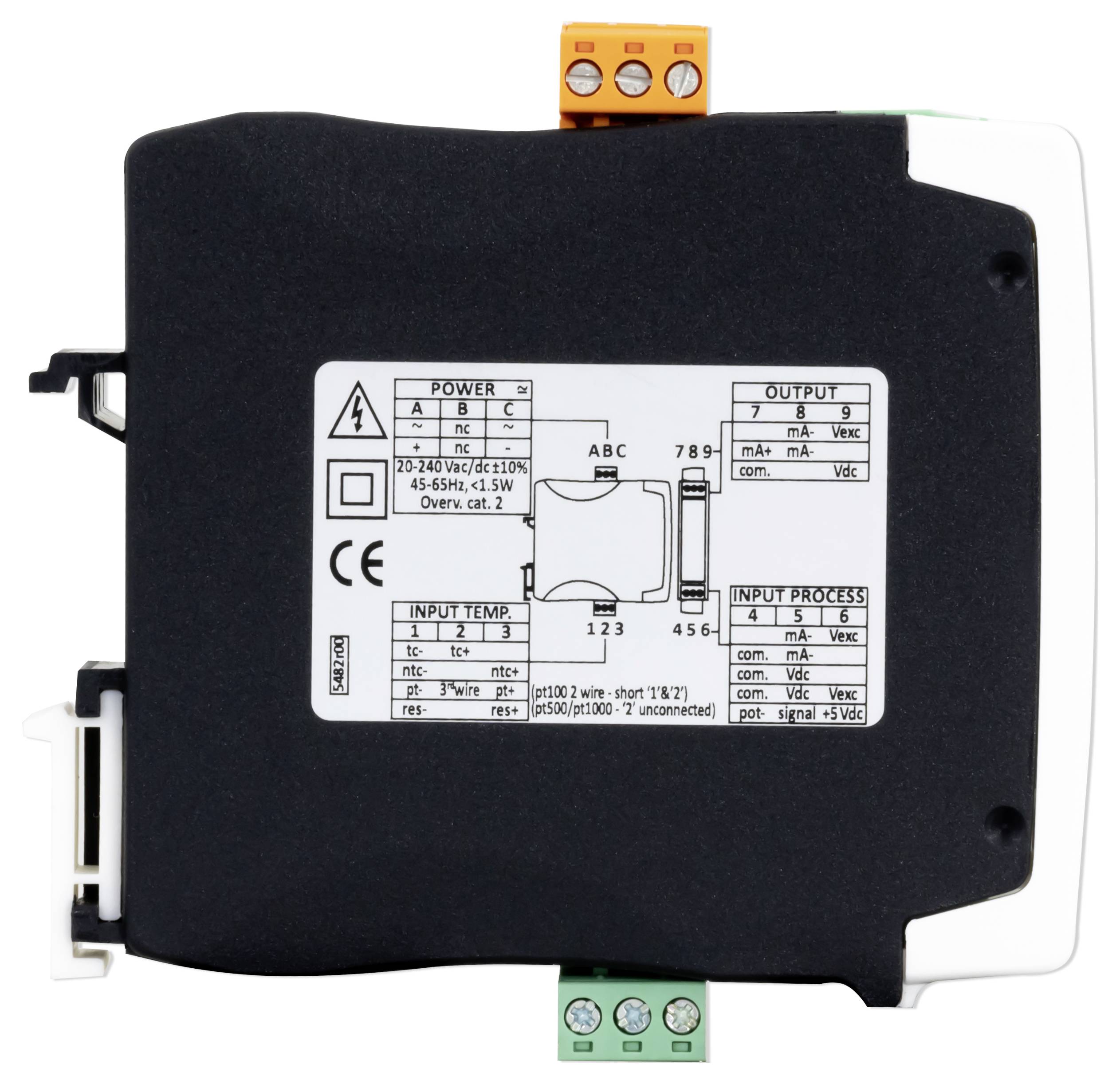

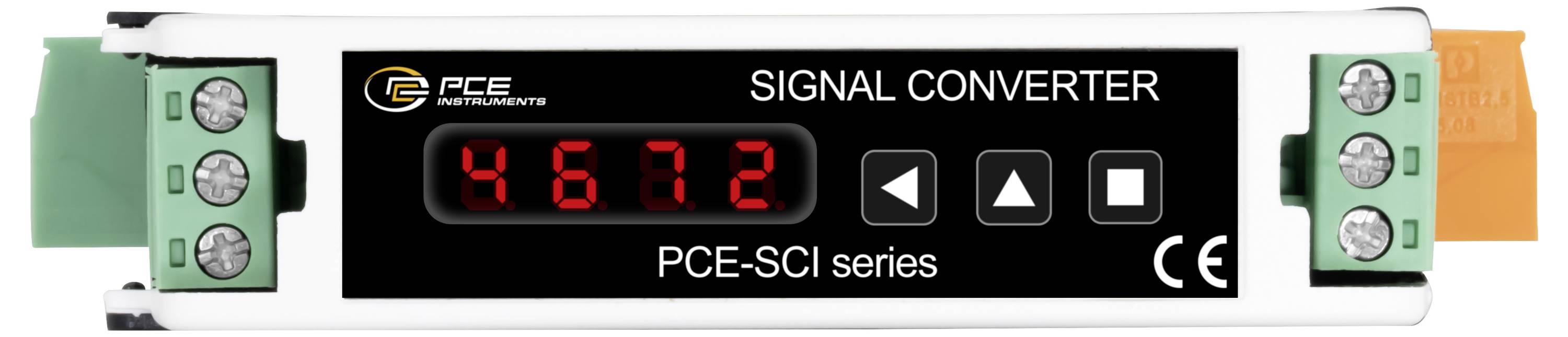

Izolacijski pretvarač signala pretvara analogni ulazni signal u odgovarajući analogni izlazni signal. Ulazni i izlazni signali iz izolacijskog pretvarača signala potpuno su galvanski odvojeni. Ulazni i izlazni raspon se postavlja pomoću dvije tipke. Vrsta postavke prikazana je na unutarnjem LED zaslonu.

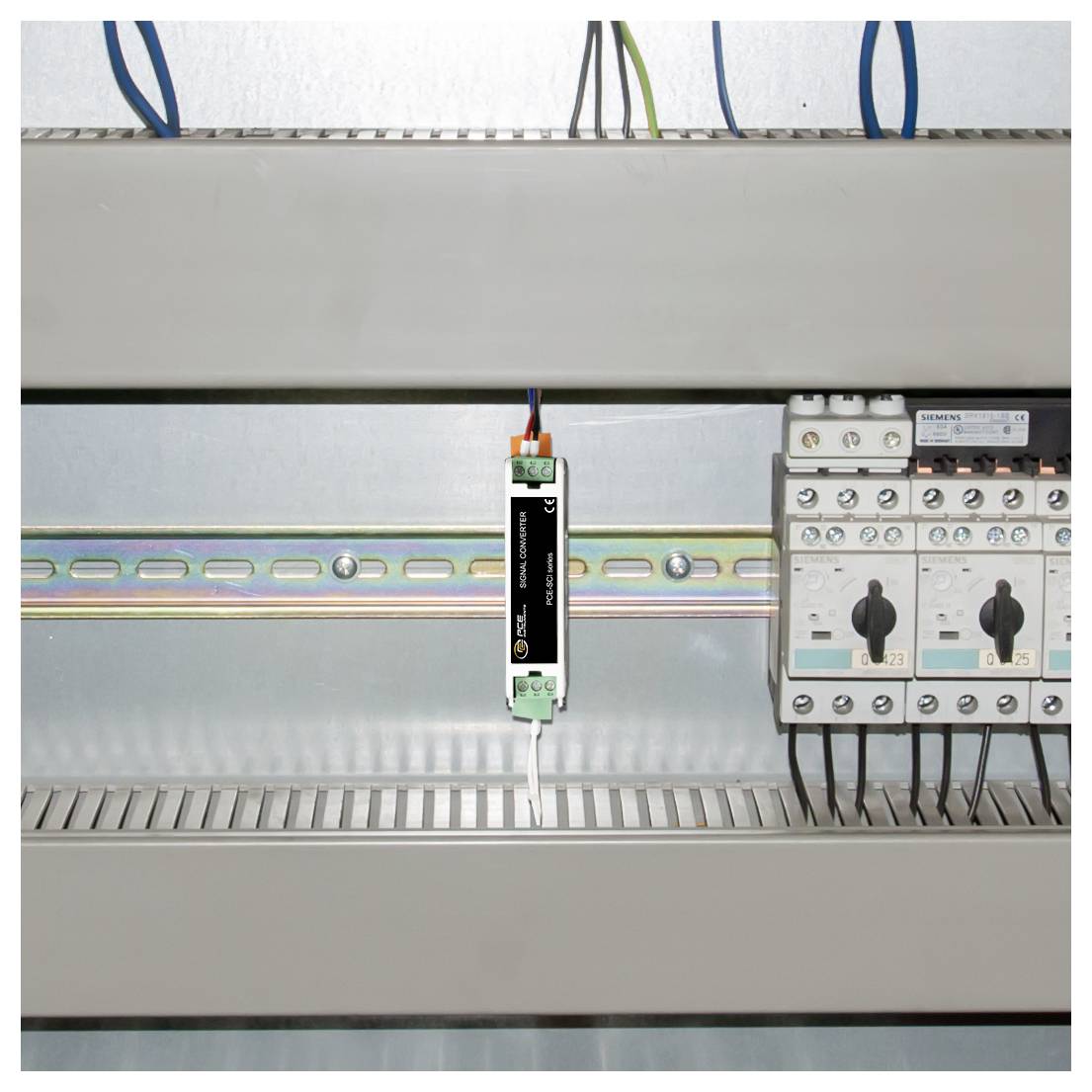

Preko 100 različitih kombinacija ulaza i izlaza, kao i slobodno skaliranje unutar postavljenih raspona, čine ovaj izolacijski pretvarač signala univerzalno primjenjivim uređajem i štede skupo i dugotrajno skladištenje različitih vrsta. Budući da se ulazni i izlazni rasponi mogu postaviti identično, pretvarač signala također se može koristiti za galvansko odvajanje. Izolacijski pretvarač signala jednostavno se pričvrsti na C ili top-hat tračnicu. Izolacijski pretvarač signala može raditi s naponom između 18... 265 V AC/DC
Ovaj tekst je strojno preveden.
Preko 100 različitih kombinacija ulaza i izlaza, kao i slobodno skaliranje unutar postavljenih raspona, čine ovaj izolacijski pretvarač signala univerzalno primjenjivim uređajem i štede skupo i dugotrajno skladištenje različitih vrsta. Budući da se ulazni i izlazni rasponi mogu postaviti identično, pretvarač signala također se može koristiti za galvansko odvajanje. Izolacijski pretvarač signala jednostavno se pričvrsti na C ili top-hat tračnicu. Izolacijski pretvarač signala može raditi s naponom između 18... 265 V AC/DC
Ovaj tekst je strojno preveden.
Isporuka uključuje
- 1 x izolacijski pretvarač signala PCE-SCI-P
- 1 upute za rukovanje.
