PCE Instruments PCE-SCI-L PCE-SCI-L razdvojni pretvarač 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
razdvojni pretvarač
Ulazni signal maks. (struja)
20 mA
Ulazni signal maks. (napon)
15 V
Tip
PCE-SCI-L
dim.
(D x Š x V) 106 x 108 x 22.5 mm
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (244,99 € / komad)
244,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

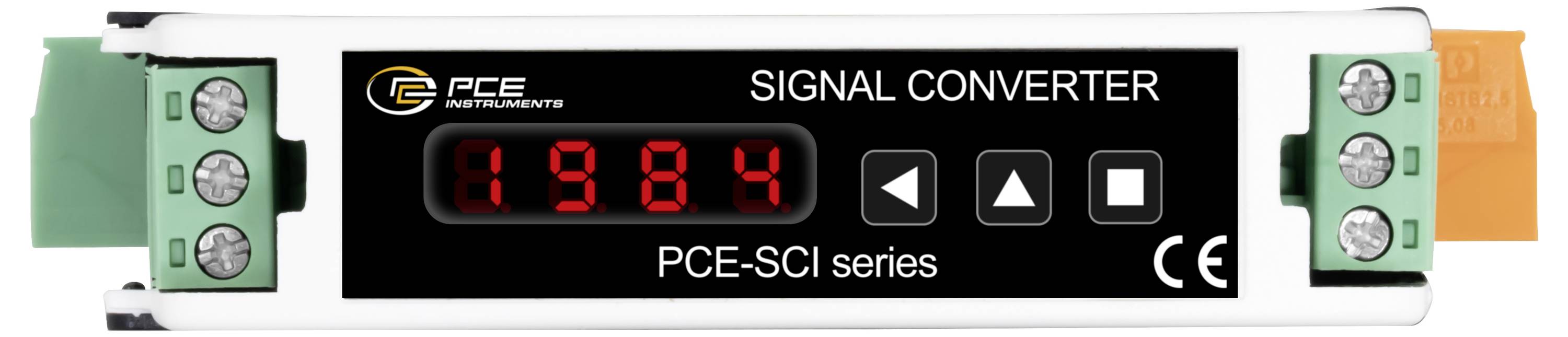

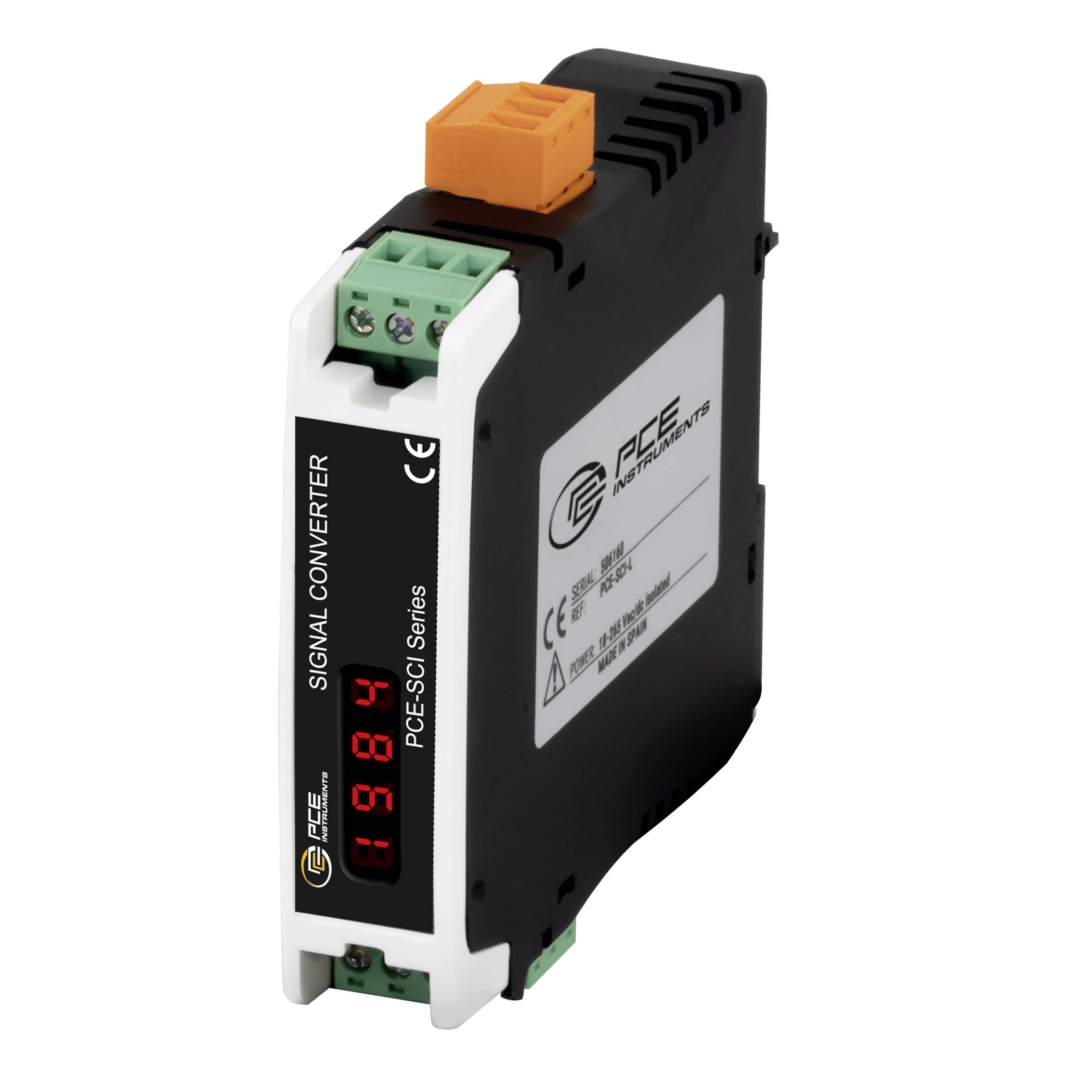

PROFESIONALNA. KALIBRIRAN. OPREMA. PCE-SCI-L
- Izolacijski pretvarač signala za montažu na DIN šinu
- Mjerni raspon 0... 600 V AC/DC
- Izlazni signali u 4... 20mA i 0... 10 V
- konfigurirati putem tipkovnice
- Mjerno područje struje 0... 5 A AC/DC
- Montaža na DIN tračnicu za mjerenje frekvencije
- Mjerni raspon 0... 600 V AC/DC
- aktivni i pasivni izlazni signal
- Mjerenje frekvencije
- Mjerni raspon 0... 5 A AC/DC
Tehnički podaci
- Istosmjerni napon DC
- Mjerni raspon -80 mV ... +80 mV
- Rezolucija 0.1mV
- Točnost 0,05 do 0,15% FS ovisno o ulaznom rasponu.
- Opći tehnički podaci
- Izlazi 4... 20mA, 0... 10VDC
- Vrsta zaslona 7 segmenta, 2 znamenke
- Sigurnosni standard CAT II / 300V
- Montaža Montaža na 35 mm DIN šinu
- Izolacija 3000 Vrms za 60 s (ulaz, izlaz, napajanje)
- Jezik izbornika engleski (SAD)
- Klasa zaštite (uređaja) IP30
- Napajanje 24... 240 V DC ±10%, 45 ... 65 Hz, izoliran
- Težina 126 g
- Dimenzije (D x Š x V) 110 x 22 x 118 mm
- Radni uvjeti 0... 50°C, 0... 95% RH
- Uvjeti skladištenja -20 ... 70°C, 0... 95% RH
- Tip
PCE-SCI-L
- Vrsta proizvoda
razdvojni pretvarač
- Ulazni signal maks. (struja)
20 mA
- Ulazni signal maks. (napon)
15 V
- dim.
(D x Š x V) 106 x 108 x 22.5 mm

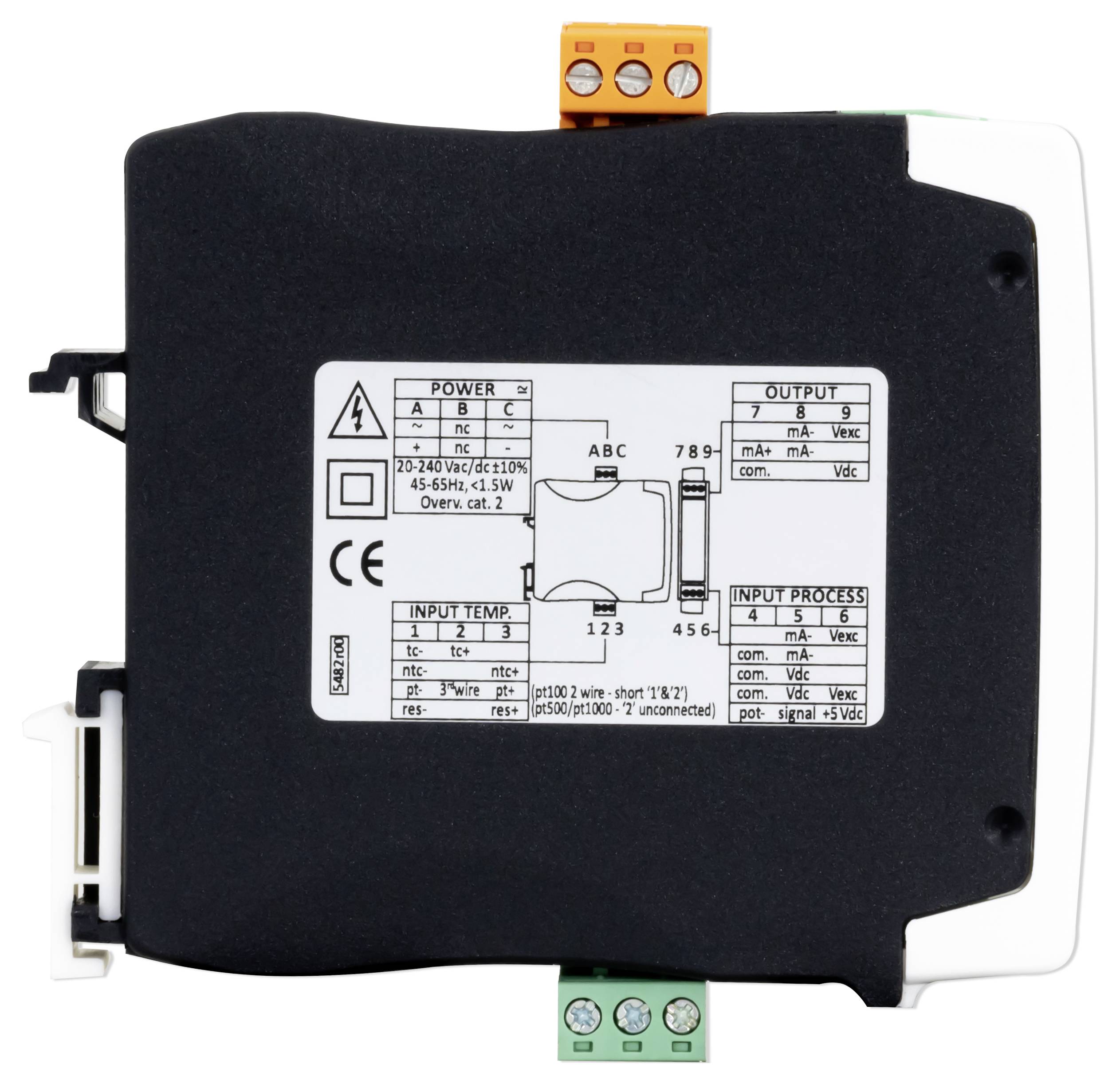

- Priključak
priključna letva
vijčana stezaljka
stezaljka
konektor
- Izlazni signal (Napon)
0-10

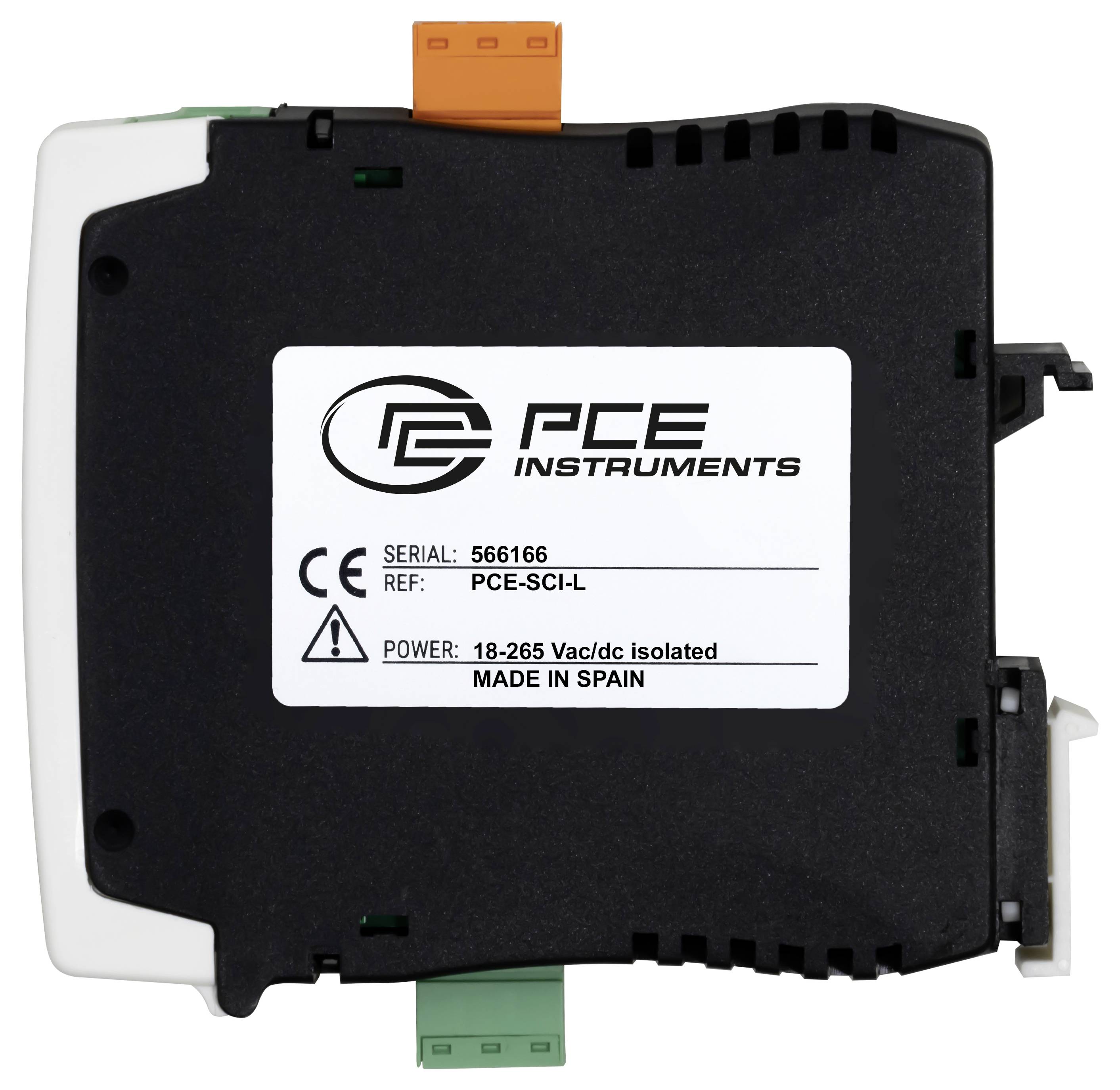

- Pogonski napon
18 - 265 V
- Pogonski napon maks.
265 V
- min. pogonski napon
18 V DC/AC
- Teret
10
- Ulazni signal (napon)
10
- Sadržaj
1 St.
- Konfiguracija
potenciometar
- Širina
108 mm
- Visina
22.5 mm
- Dužina
106 mm
- RoHS-konforno
Da
- Vrsta senzora (Razdvojno pojačalo)
PT100
PT500
PT1000
- Potrošnja struje
3 W
- Maks. temperatura okoline
70 °C
- Min. temperatura okoline
-20 °C
- Poprečni presjek fleksibilan (maks.)
2.5 mm²
- Poprečni presjek kruti (maks.)
2.5 mm²
- Poprečni presjek fleksibilni (min.)
0.25 mm²
- Poprečni presjek kruti (min.)
1 mm²
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3192942 PCE Instruments PCE-SCI-L PCE-SCI-L razdvojni pretvarač 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3192942 PCE Instruments PCE-SCI-L PCE-SCI-L razdvojni pretvarač 1 St.
Opis
Izolacijski pretvarač signala ima podesivo mjerno područje od 0 ... 600 V AC/DC i stoga može mjeriti širok raspon napona. Na primjer, moguće je spojiti izolacijski pretvarač signala na opskrbni vod kako bi se pratio primijenjeni napon. Osim mjerenja napona, izolacijski pretvarač signala također može izravno mjeriti struju s maksimalnim podesivim rasponom mjerenja od 0 ... 5 A AC/DC. Kako bi se proširio raspon struje, na izolacijski pretvarač signala može se spojiti strujni transformator. Izmjerena vrijednost se zatim pretvara izolacijskim pretvaračem signala u standardizirani analogni signal od 4 ... 20 mA ili 0 ... 10 V. Izolacijski pretvarač signala stoga je idealno proširenje sustava upravljanja procesom.

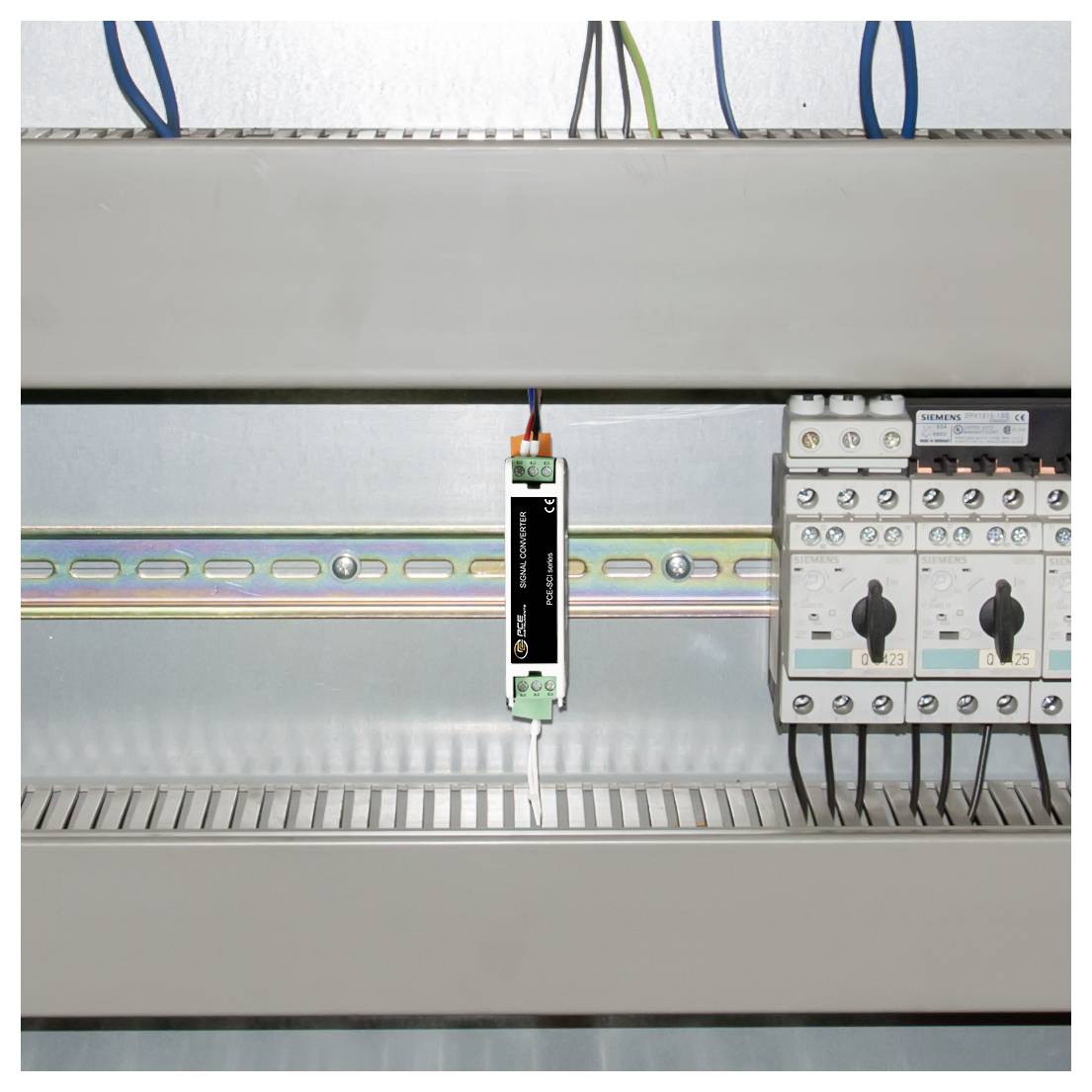

Budući da se ulazni i izlazni rasponi mogu postaviti identično, izolacijski pretvarač signala može se koristiti za galvansko odvajanje. Izolacijski pretvarač signala se konfigurira izravno putem tipkovnice. To znači da za postavke pretvarača signala nije potreban dodatni kabel ili softver. Izolacijski pretvarač signala montiran je na DIN gornju šinu. Pretvarač signala radi s naponom od 18... 265 V AC/DC na frekvenciji od 45... 65 Hz.
Ovaj tekst je strojno preveden.
Budući da se ulazni i izlazni rasponi mogu postaviti identično, izolacijski pretvarač signala može se koristiti za galvansko odvajanje. Izolacijski pretvarač signala se konfigurira izravno putem tipkovnice. To znači da za postavke pretvarača signala nije potreban dodatni kabel ili softver. Izolacijski pretvarač signala montiran je na DIN gornju šinu. Pretvarač signala radi s naponom od 18... 265 V AC/DC na frekvenciji od 45... 65 Hz.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- 1 x izolacijski pretvarač signala PCE-SCI-L
- 1 upute za rukovanje.
