PCE Instruments PCE-SCI-D PCE-SCI-D razdvojni pretvarač 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
razdvojni pretvarač
Ulazni signal maks. (struja)
20 mA
Ulazni signal maks. (napon)
15 V
Tip
PCE-SCI-D
dim.
(D x Š x V) 106 x 108 x 22.5 mm
Tehnički list (PDF)
3 kom. - zaliha Njemačka
Broj
Ukupno (199,99 € / komad)
199,99 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
PROFESIONALNA. KALIBRIRAN. OPREMA. PCE-SCI-D
- Podesivi odašiljač za električne signale
- Može se konfigurirati putem 2 gumba i 7-segmentnog zaslona
- Funkcija lozinke
- duplicira analogne signale
- - 4... 20mA i 0... 10V
- brza konfiguracija pomoću 2 gumba

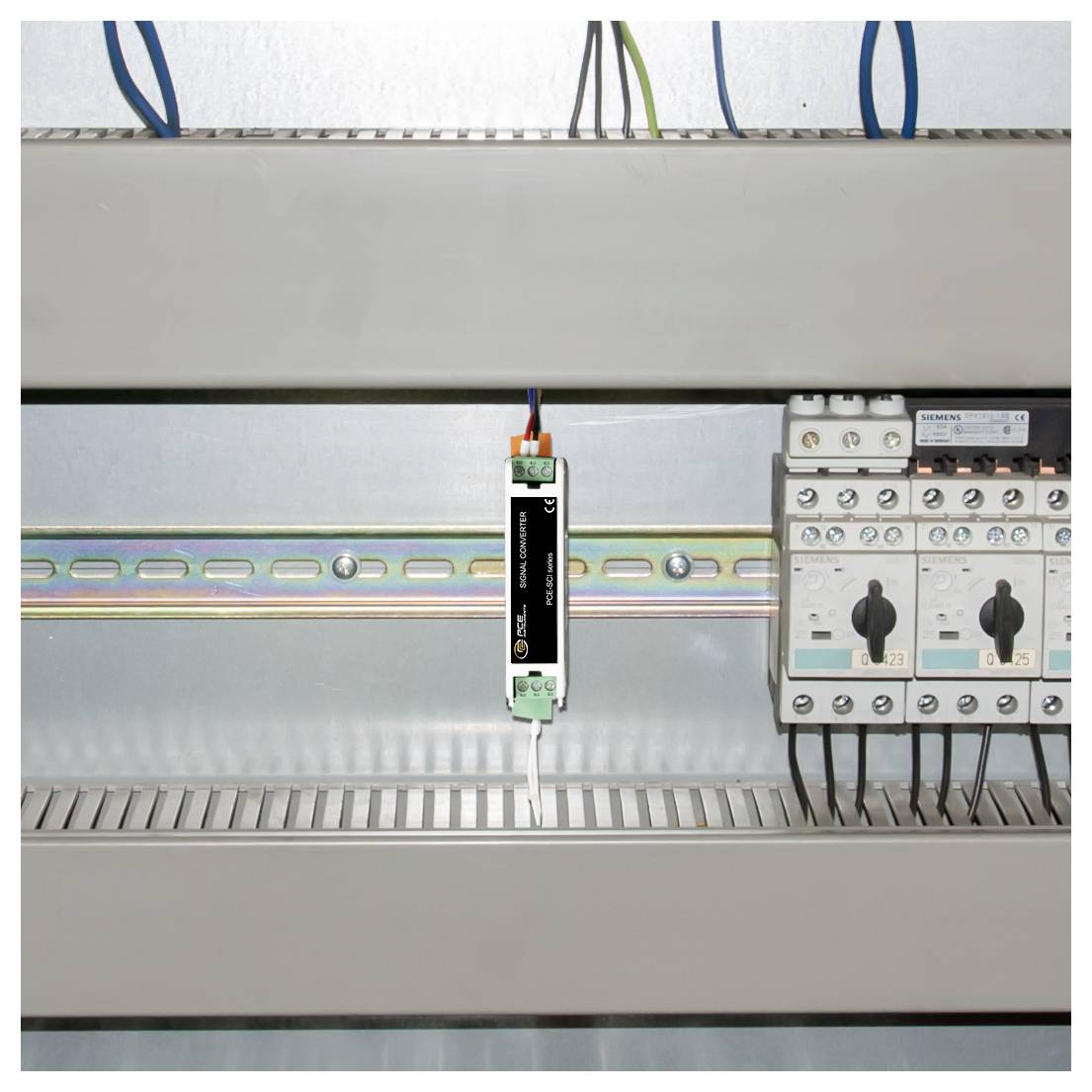

- Montaža na profilne šine
- Napajanje 24... 250 V AC/DC
Tehnički podaci
- Tok procesa
- Mjerni raspon max +4 mA ... 20 mA
- Točnost 0,3% od mb.
- Preopterećenje 25mA
- Vrsta signala aktivan, pasivan
- impedancija< Pad napona od 2 Vdc na stezaljkama
- Odgovor koraka< 300 ms (0... 99% signal)
- Procesni napon
- Mjerni raspon 0 V DC ... 10 V DC
- Točnost 0,3% od mb.
- Preopterećenje 25 V DC
- Vrsta signala aktivan, pasivan
- Impedancija veća od 1 MΩ
- Odgovor koraka< 300 ms (0... 99% signal)
- Opći tehnički podaci
- Vrsta zaslona 7 segmenta, 2 znamenke
- Sigurnosni standard CAT II / 300V
- Klasa zaštite (uređaja) IP30
- Napajanje 24... 240 V DC ±10%, 45 ... 65 Hz, izoliran
- Težina 126 g
- Dimenzije (D x Š x V) 110 x 22 x 118 mm
- Radni uvjeti 0... 50°C, 0... 95% RH
- Uvjeti skladištenja -20 ... 70°C, 0... 95% RH
- Tip
PCE-SCI-D
- Vrsta proizvoda
razdvojni pretvarač
- Ulazni signal maks. (struja)
20 mA
- Ulazni signal maks. (napon)
15 V
- dim.
(D x Š x V) 106 x 108 x 22.5 mm
- Priključak
priključna letva
vijčana stezaljka
stezaljka
konektor
- Izlazni signal (Napon)
0-10
- Pogonski napon
18 - 265 V
- Pogonski napon maks.
265 V
- min. pogonski napon
18 V DC/AC
- Teret
10
- Ulazni signal (napon)
10
- Sadržaj
1 St.
- Konfiguracija
potenciometar
- Širina
108 mm
- Visina
22.5 mm
- Dužina
106 mm
- RoHS-konforno
Da
- Vrsta senzora (Razdvojno pojačalo)
PT100
PT500
PT1000
- Potrošnja struje
3 W
- Maks. temperatura okoline
70 °C
- Min. temperatura okoline
-20 °C
- Poprečni presjek fleksibilan (maks.)
2.5 mm²
- Poprečni presjek kruti (maks.)
2.5 mm²
- Poprečni presjek fleksibilni (min.)
0.25 mm²
- Poprečni presjek kruti (min.)
1 mm²
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D razdvojni pretvarač 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D razdvojni pretvarač 1 St.
Opis

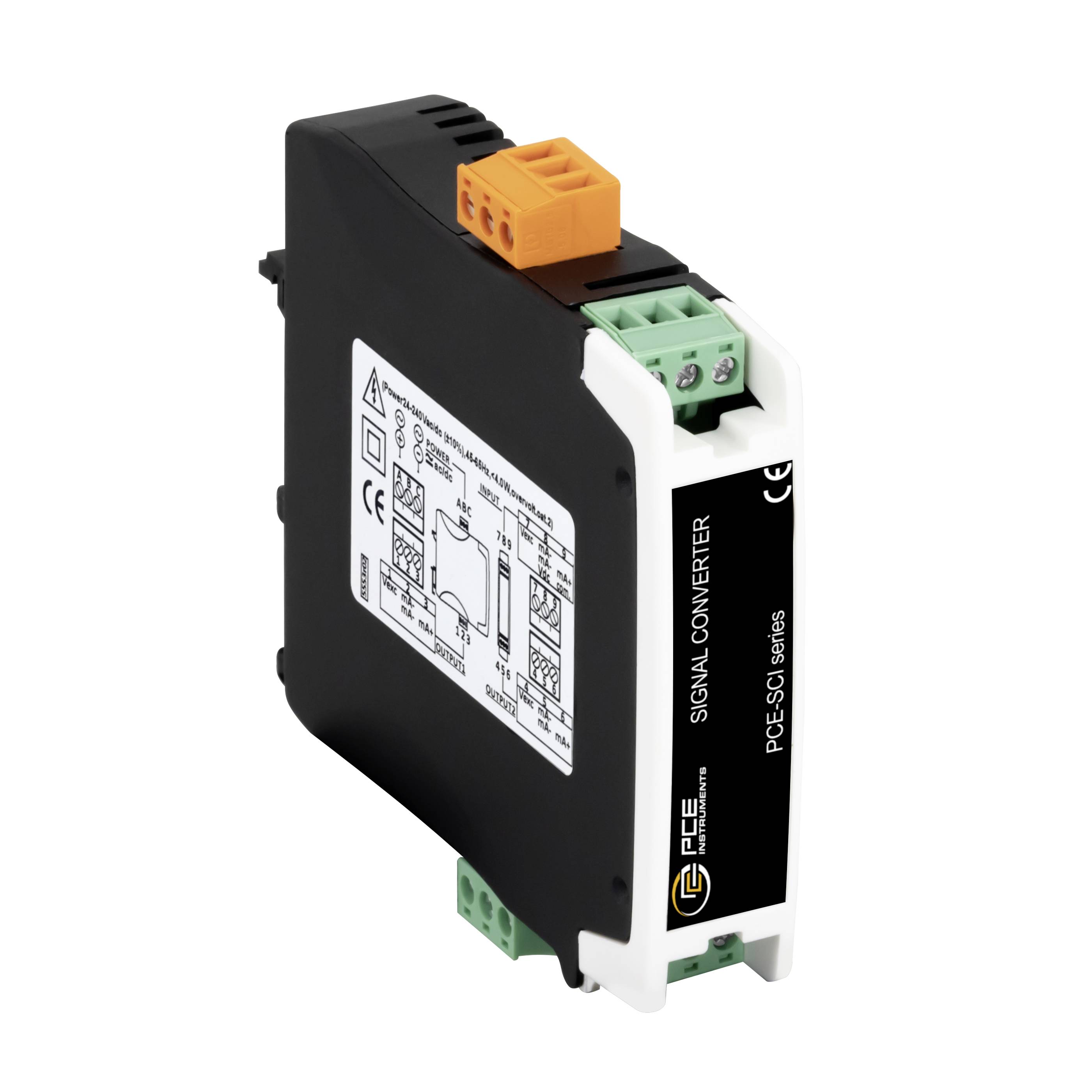

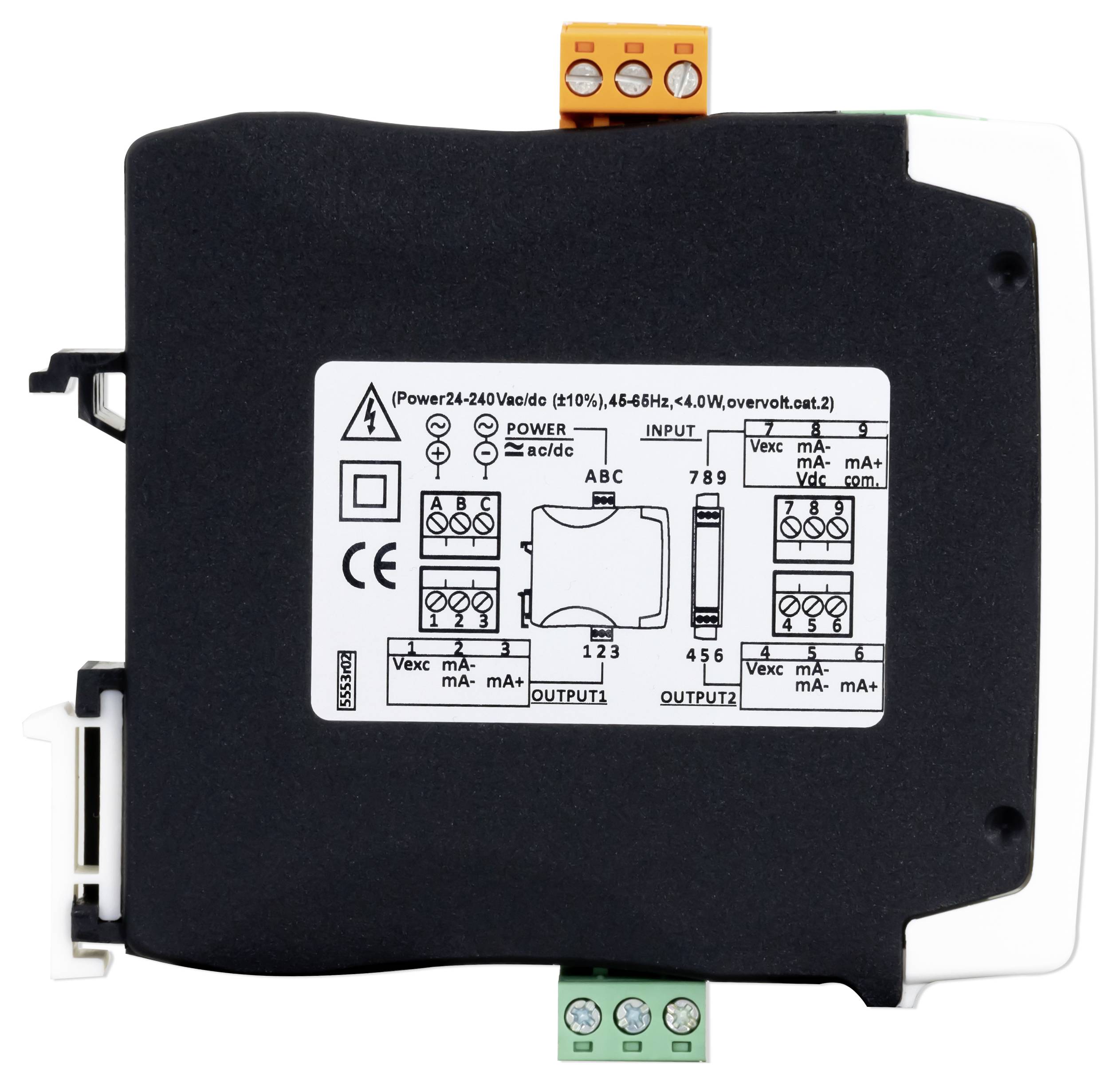

Konfigurabilni mjerni pretvarač za električne signale je udvostručivač signala i pretvarač signala za procesne signale. Može biti 4... 20mA i 0... 10 V DC signal se primjenjuje na ulaz. Konfigurabilni odašiljač električnog signala daje napon pobude ako je potrebno. Ima 2 izlaza, s izlazom 1 fiksnim na 4... 20 mA i izlaz 2 do 4... 20 mA ili 0... Može se postaviti 10 V DC. Također ima četverostruku izolaciju između napajanja, ulaznog signala, izlaza 1 i izlaza 2.
Izolacija strujnog kruga sprječava petlje uzemljenja i širenje skokova napona, štiteći opremu i integritet signala. Sustav konfiguracije (brojevi i tipkovnica) dostupni su iza prednjeg poklopca i nude jednostavnu i brzu konfiguraciju. Umnožavanje signala ima funkciju "lozinke" za zaključavanje pristupa konfiguraciji. Konfigurabilni odašiljač električnog signala dizajniran je za industrijsku uporabu, s mogućnošću integracije u različite primjene, smanjenim troškovima, izvrsnom kvalitetom i izbornom prilagodbom uređaja za individualnu uporabu.
Ovaj tekst je strojno preveden.
Izolacija strujnog kruga sprječava petlje uzemljenja i širenje skokova napona, štiteći opremu i integritet signala. Sustav konfiguracije (brojevi i tipkovnica) dostupni su iza prednjeg poklopca i nude jednostavnu i brzu konfiguraciju. Umnožavanje signala ima funkciju "lozinke" za zaključavanje pristupa konfiguraciji. Konfigurabilni odašiljač električnog signala dizajniran je za industrijsku uporabu, s mogućnošću integracije u različite primjene, smanjenim troškovima, izvrsnom kvalitetom i izbornom prilagodbom uređaja za individualnu uporabu.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- 1 x konfigurabilni odašiljač PCE-SCI-D
- 1 upute za rukovanje.
