PCE Instruments PCE-RT 2300-ICA uređaj za mjerenje hrapavosti Kalibriran po (ISO)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (3.589,00 € / komad)
3.589,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
PCE Instruments uređaj za mjerenje hrapavosti PCE-RT 2300-ICA
- ekran osjetljiv na dodir
- Mjerenje svih vrijednosti hrapavosti
- Rad na baterije i iz mreže
- Mogu se podesiti razni filteri.
- Dijamantna ispitna glava
- odvojiva motorna sanka
- uključujući ISO certifikat o kalibraciji
Tehnički podaci
- hrapavost
- Vrijednost hrapavosti Ra, Rq, Rz, Rt, Rp, Rv, Rc, Rmax, R3z, Rm, Ry
- Mjerni raspon -160 ... +160 µm
- Rezolucija 0,04 µm
- Točnost +/-10%
- hrapavost
- Vrijednost hrapavosti Ra, Rq
- Mjerni raspon 0,005 ... 32 µm
- Rezolucija 0,001 µm
- Točnost +/-10%
- hrapavost
- Vrijednost hrapavosti Rz, Rt, Rp, R3z, Rm, Ry
- Mjerni raspon 0,02 ... 320 µm
- Rezolucija 0,01 µm
- Točnost +/-10%
- hrapavost
- Vrijednost hrapavosti Sk, tp
- Mjerni raspon 0 ... 100%
- Točnost +/-10%
- hrapavost
- Vrijednost hrapavosti S, Sm
- Mjerni raspon 0,02 ... 1000 µm
- Točnost +/-10%
- Opći tehnički podaci
- Ponovljivost +/-7%
- Mjerne funkcije Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc
- Mjerne funkcije (dodatne informacije) R3z, R3y, Rz(JIS), Ry, Rs, Rku, Rmax, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2
- Jedinica(e): µin, µm
- Vrsta zaslona: LC zaslon osjetljiv na dodir
- Veličina zaslona 3,5 inča
- Micro-USB sučelje
- Norma(e) ISO4287, ANSIB46.1, DIN4768
- Dijamantni senzor
- Vrijeme rada 50 sati
- Sonda - Radijus vrha sonde - 5 µm, - Materijal vrha sonde - dijamant, pod kutom od 90°, - Kontaktna sila senzora: manja od 4 mN, - Brzina sondiranja: 0,135 mm/s na: 0,25 mm, 0,5 mm/s na: 0,8 mm, 1 mm/s na: 2,5 mm
- Dimenzije motorne jedinice: 115 x 23 x 27 mm
- Maksimalni hod 17,5 mm
- Jezik izbornika: engleski (SAD), kineski, engleski (UK)
- Klasa zaštite (uređaj) IP30
- USB napajanje: 5 V / 800 mA
- Vrsta utikača: Uređaj - Europlug
- Baterija/Punjiva baterija 1 x 3,7 V interna, litij-ionska baterija
- Kapacitet 3000 mAh
- Radni uvjeti -20 ... 40 °C, 0 ... 90% relativne vlažnosti
- Uvjeti skladištenja -40 ... 60 °C, 0 ... 90% relativne vlažnosti
- Dimenzije (D x Š x V) 158 x 55 x 52 mm
- Težina 500 g
- Vrsta proizvoda
uređaj za mjerenje hrapavosti
- Vrsta prikaza
LCD osjetljiv na dodir
- dim.
(D x Š x V) 158 x 55 x 52 mm
- Težina
500 g
- Radni napon
3.7 V
- Sadržaj
1 St.
- Kalibracija
uključujući ISO certifikat o kalibraciji
- Širina
55 mm
- Visina
52 mm
- Dužina
158 mm
- Sučelja
mikro USB
ISO
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3812716 PCE Instruments PCE-RT 2300-ICA uređaj za mjerenje hrapavosti Kalibriran po (ISO)
Upute za rad i sigurnost
Upute za rad i sigurnost 3812716 PCE Instruments PCE-RT 2300-ICA uređaj za mjerenje hrapavosti Kalibriran po (ISO)
Opis

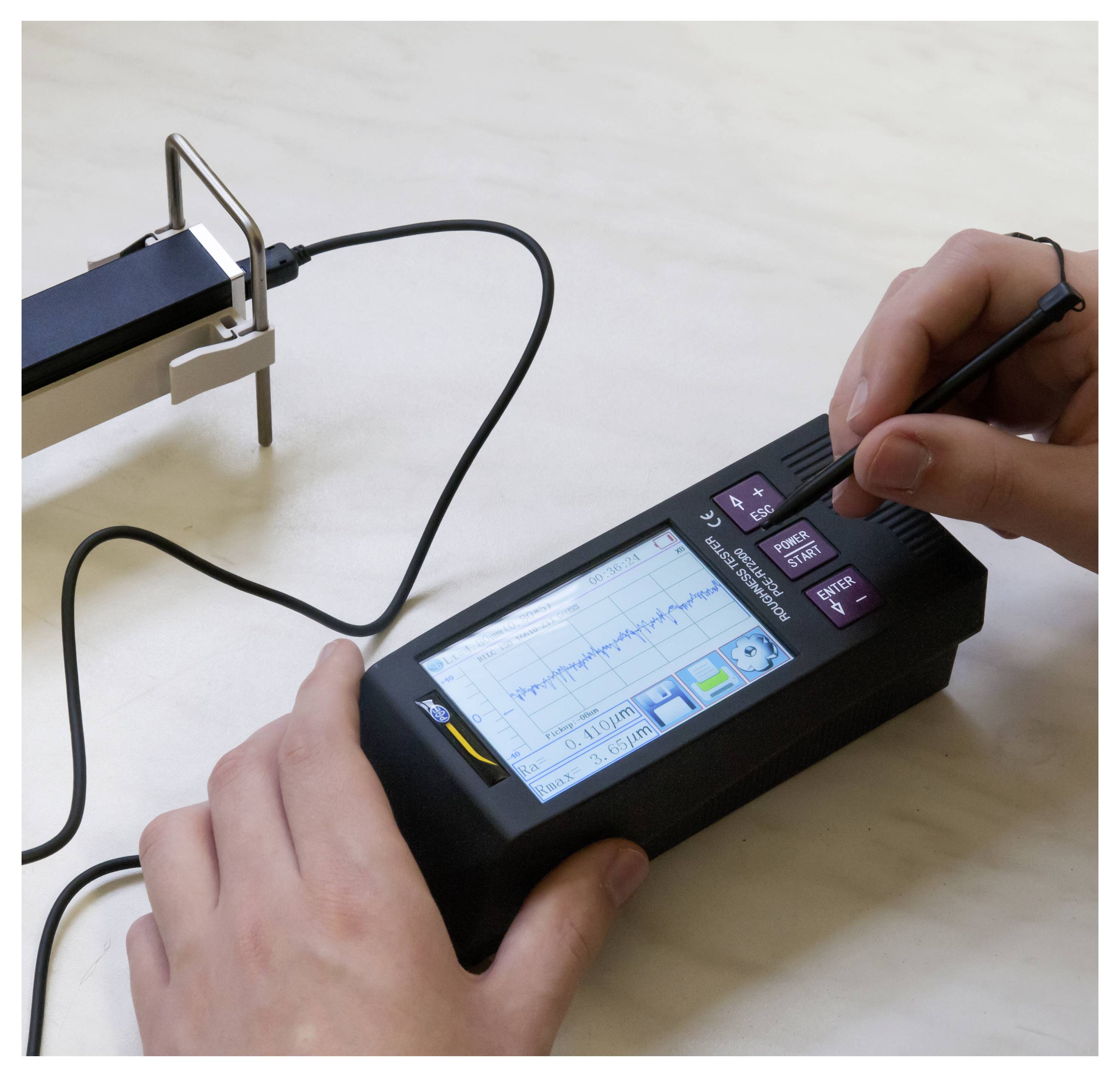

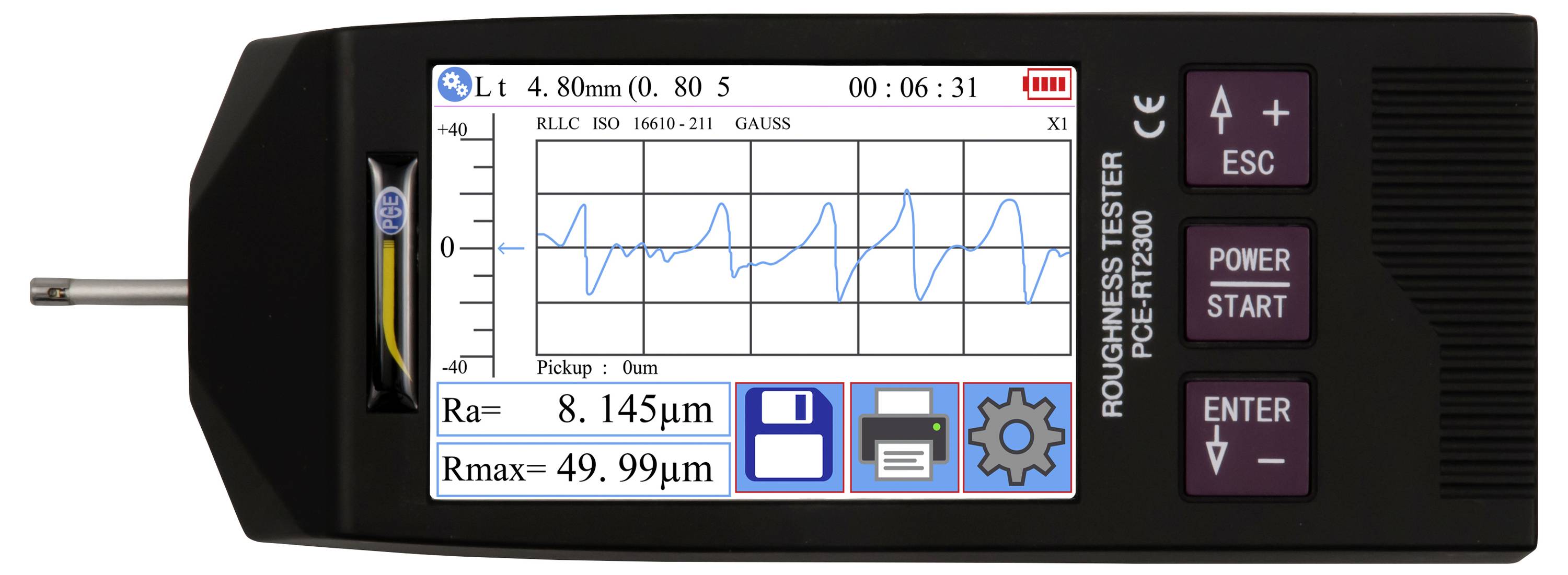

Uređaj za mjerenje hrapavosti koristi se za mjerenje hrapavosti površina. Uređaj za mjerenje hrapavosti ima odvojivi klizač motora. Ovo svojstvo omogućuje određivanje hrapavosti površine čak i na malim ili uskim profilima pomoću uređaja za mjerenje hrapavosti. Izmjerene vrijednosti prikazuju se na velikom LC zaslonu pomoću uređaja za mjerenje hrapavosti. Uređaj za mjerenje hrapavosti također se upravlja putem ovog zaslona. Uređaj za mjerenje hrapavosti napaja se internom baterijom. Ova baterija se može napajati putem standardnog USB adaptera za napajanje.

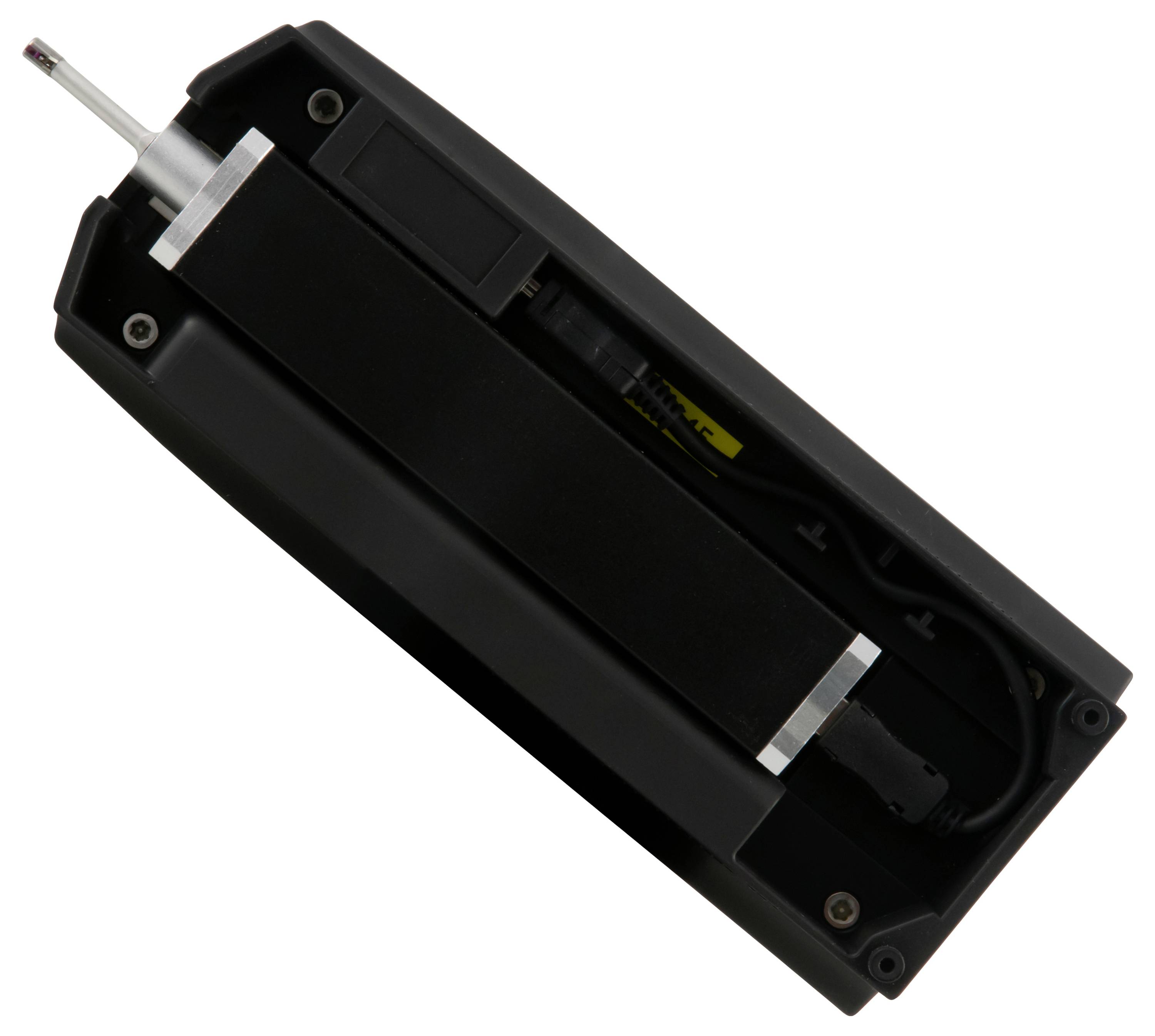

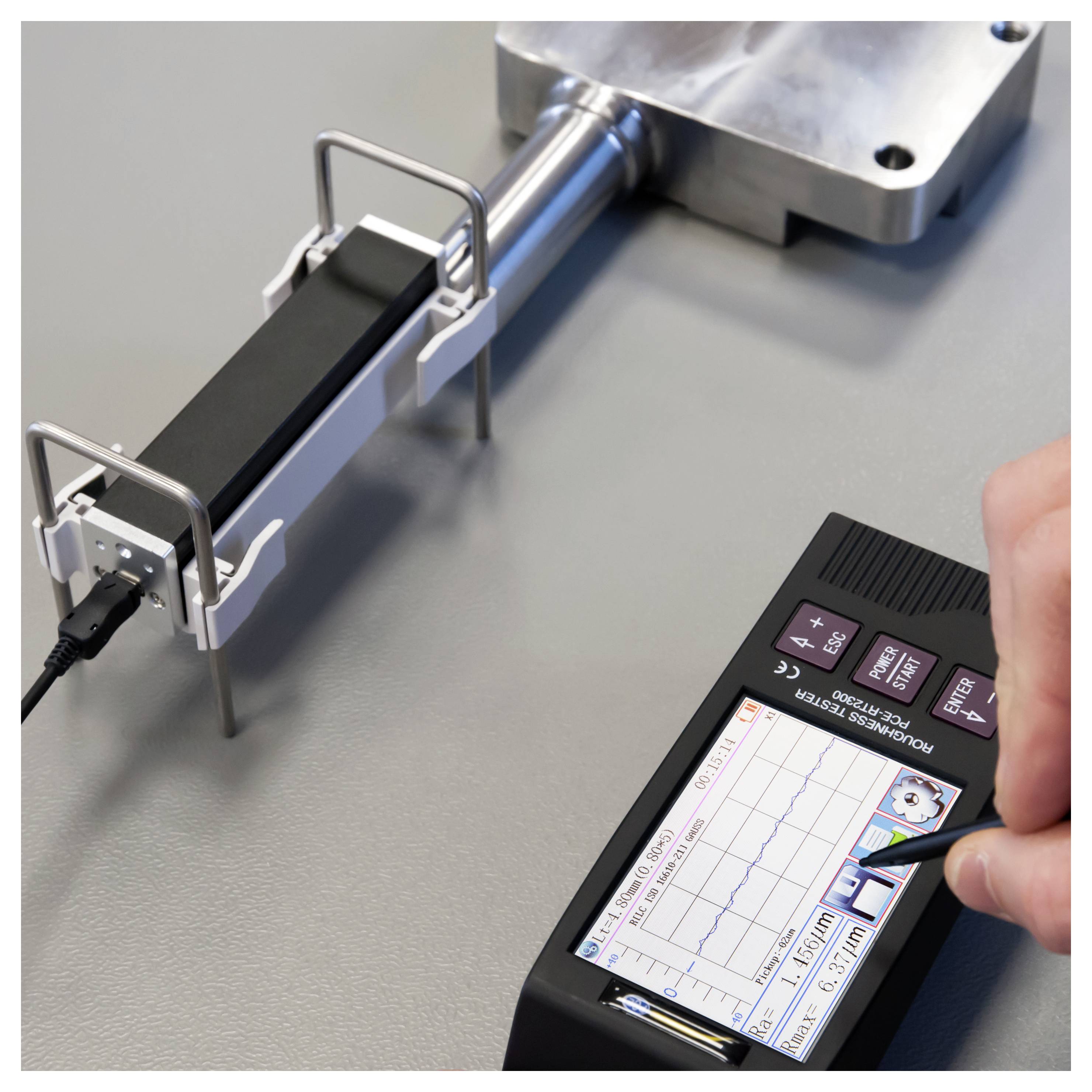

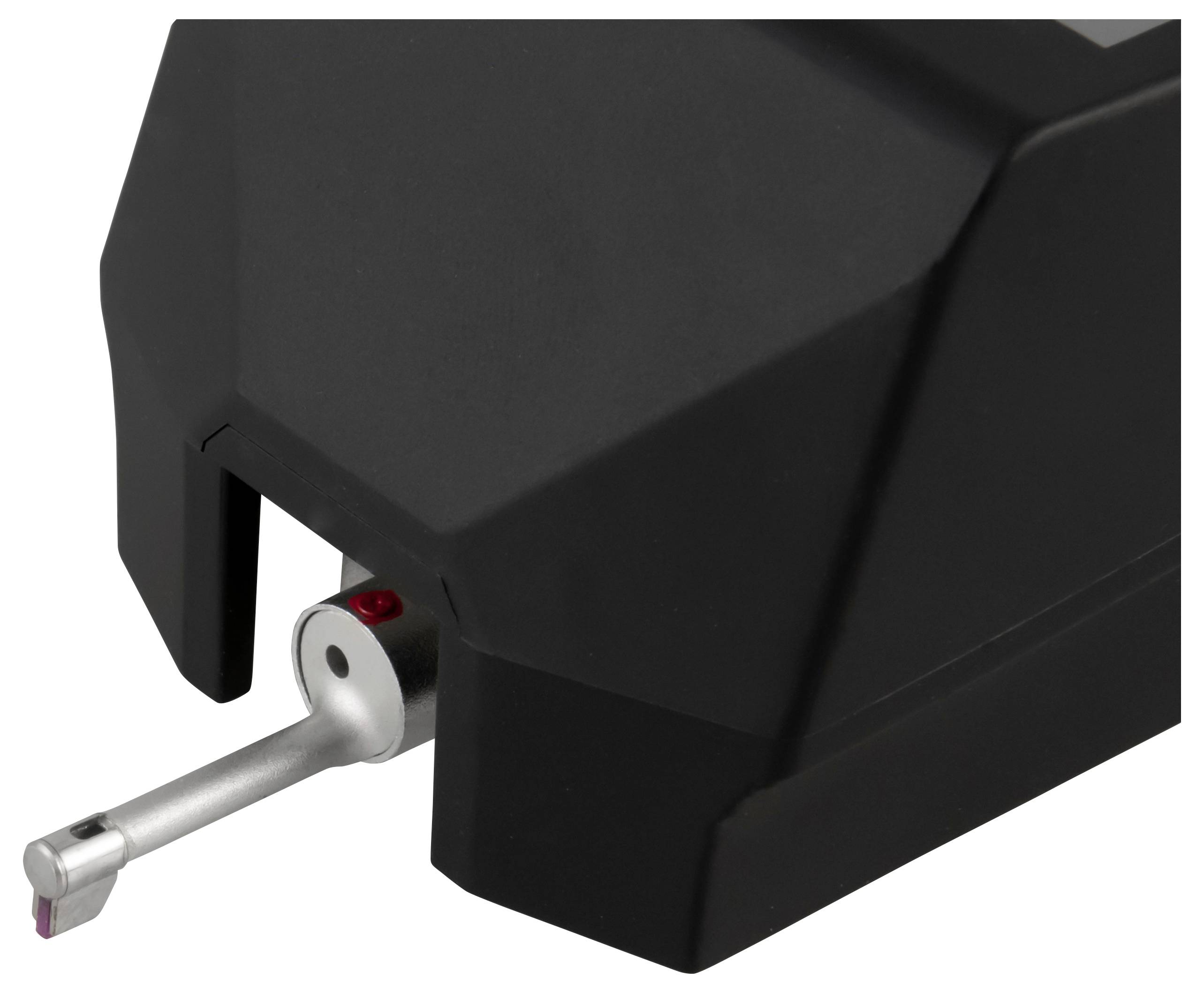

Odvojiva motorna saonica je spojena kabelom na glavnu jedinicu uređaja za mjerenje hrapavosti. Dijamantna sonda je ugrađena u motorne sanke. Pritišće maksimalnom silom od 4 mN na površinu čija se hrapavost mjeri. Uređaj za mjerenje hrapavosti mjeri prema važećim ISO, ANSI i JIS standardima za uređaje za mjerenje hrapavosti.
Korisne informacije o uređaju za mjerenje hrapavosti
Rz = prosječna dubina hrapavosti
Prosječna dubina hrapavosti Rz je aritmetička sredina najvećih pojedinačnih dubina hrapavosti nekoliko susjednih pojedinačnih mjernih presjeka.
Ra = aritmetička srednja hrapavost
Ra je općeprihvaćeni i međunarodno korišteni parametar hrapavosti. To je aritmetička sredina apsolutnih vrijednosti odstupanja profila unutar referentnog presjeka. Izmjerena numerička vrijednost Ra uvijek je manja od vrijednosti Rz određene na istom profilu hrapavosti.
Rt = maksimalna dubina hrapavosti
Maksimalna dubina hrapavosti Rt je udaljenost između najviše i najniže točke mjernog presjeka.
Rq = Kvadratna srednja vrijednost hrapavosti
Rq je srednja vrijednost kvadrata svih ordinatnih vrijednosti unutar jednog mjernog presjeka l. Rq odgovara oznaci RMS (srednja vrijednost kvadrata).
Ovaj tekst je strojno preveden.
Odvojiva motorna saonica je spojena kabelom na glavnu jedinicu uređaja za mjerenje hrapavosti. Dijamantna sonda je ugrađena u motorne sanke. Pritišće maksimalnom silom od 4 mN na površinu čija se hrapavost mjeri. Uređaj za mjerenje hrapavosti mjeri prema važećim ISO, ANSI i JIS standardima za uređaje za mjerenje hrapavosti.
Korisne informacije o uređaju za mjerenje hrapavosti
Rz = prosječna dubina hrapavosti
Prosječna dubina hrapavosti Rz je aritmetička sredina najvećih pojedinačnih dubina hrapavosti nekoliko susjednih pojedinačnih mjernih presjeka.
Ra = aritmetička srednja hrapavost
Ra je općeprihvaćeni i međunarodno korišteni parametar hrapavosti. To je aritmetička sredina apsolutnih vrijednosti odstupanja profila unutar referentnog presjeka. Izmjerena numerička vrijednost Ra uvijek je manja od vrijednosti Rz određene na istom profilu hrapavosti.
Rt = maksimalna dubina hrapavosti
Maksimalna dubina hrapavosti Rt je udaljenost između najviše i najniže točke mjernog presjeka.
Rq = Kvadratna srednja vrijednost hrapavosti
Rq je srednja vrijednost kvadrata svih ordinatnih vrijednosti unutar jednog mjernog presjeka l. Rq odgovara oznaci RMS (srednja vrijednost kvadrata).
Ovaj tekst je strojno preveden.
Isporuka uključuje
- 1 x Uređaj za mjerenje hrapavosti PCE-RT 2300-ICA
- 1 x mikroprekidač
- 1 x odvojiva motorna jedinica
- 1 x tronožac za motornu jedinicu
- 2 x priključni kabeli za motornu jedinicu
- 1 punjač
- 1 x kabel sučelja
- 1 x transportna torba
- 1 upute za rukovanje.

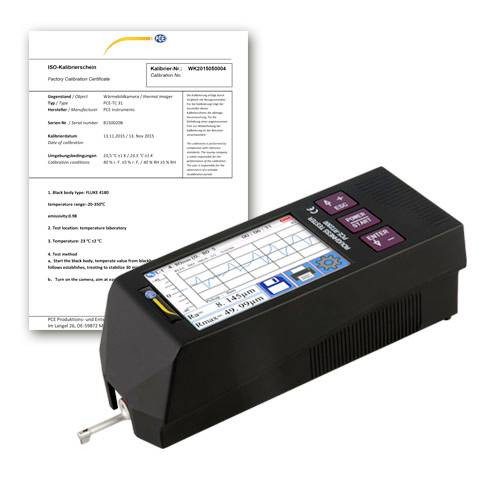

- 1 x ISO certifikat o kalibraciji
