PCE Instruments PCE-PA 8500 HP-ICA uređaj za analizu mreže Kalibriran po (ISO) 1-fazno, 3-fazno s funkcijom zapisivača,
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (4.835,00 € / komad)
4.835,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
PCE Instruments analizator snage PCE-PA 8500 HP-ICA
- Mjerenje napona, struje, frekvencije, harmonika, udarne struje
- Mjerenje snage i energije
- Padovi, skokovi i treperenje električne mreže

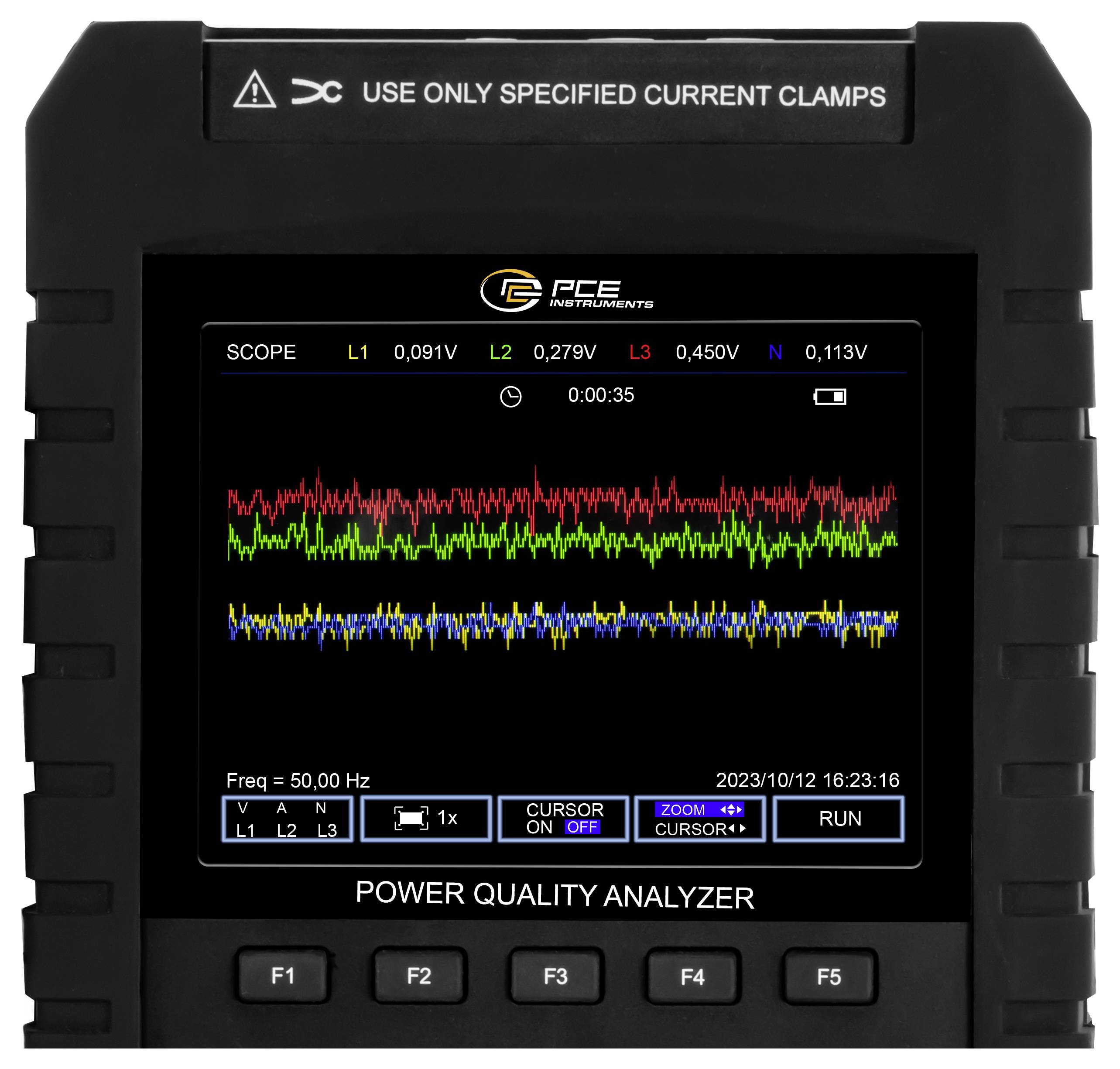

- Grafički prikaz valnog oblika i vektorska grafika
- Skladište podataka s 8 GB memorije

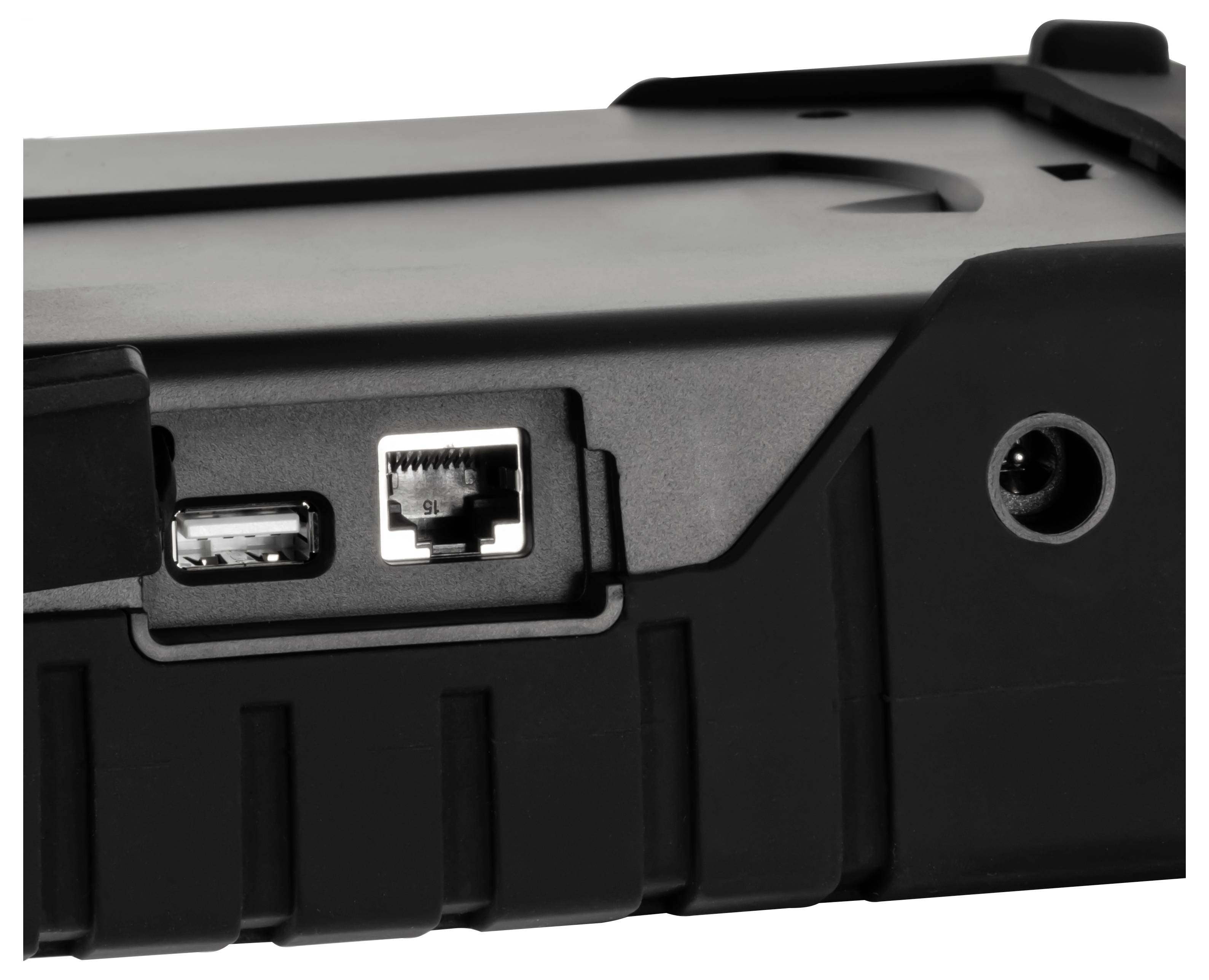

- LAN i USB podatkovno sučelje
- uključujući fleksibilne strujne stezaljke do 1500 A
- Ispitni standardi: IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160

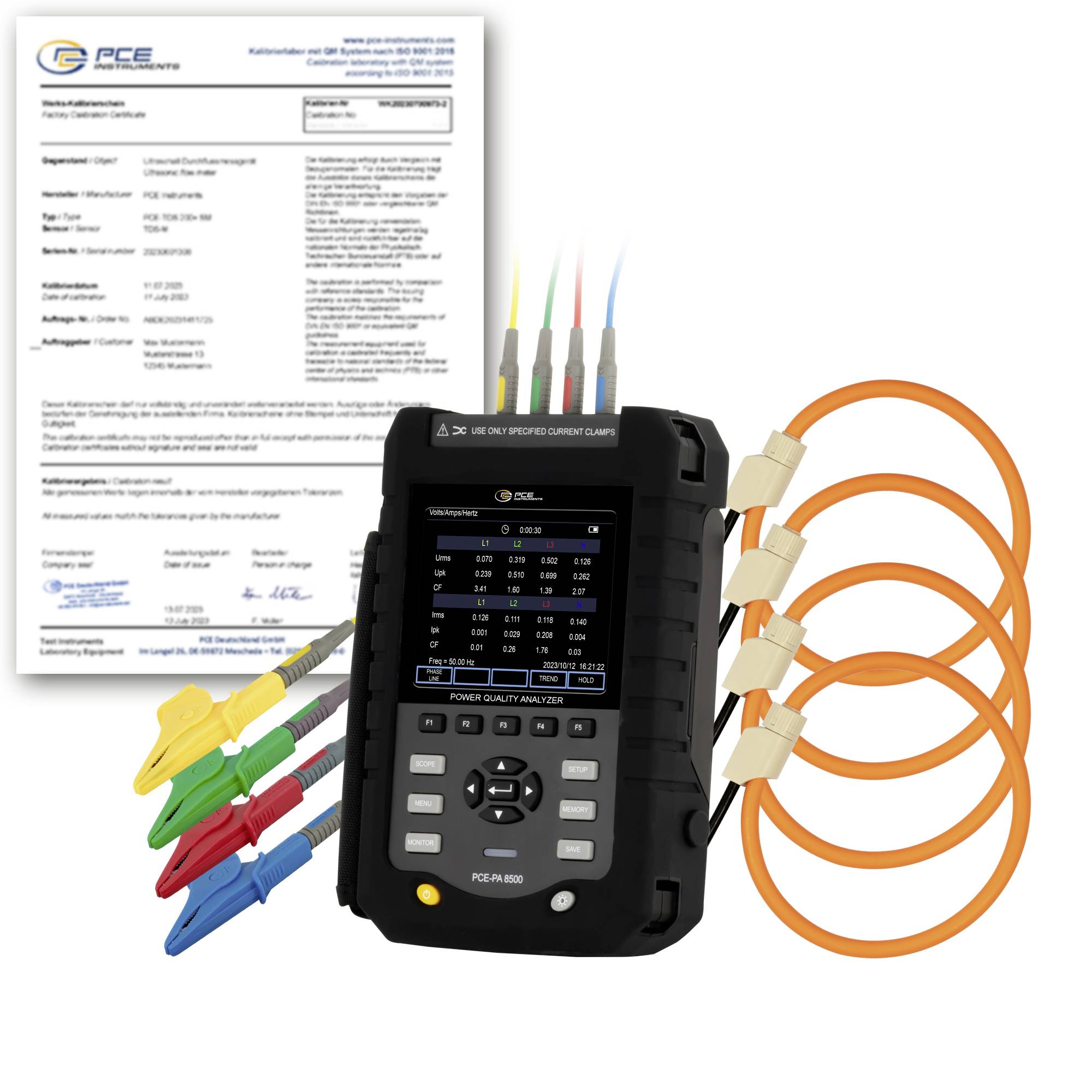

- uključujući ISO certifikat o kalibraciji
Tehnički podaci
- istosmjerni napon
- Mjerno područje 1 ... 1.000 V
- Rezolucija 0,1 V
- Točnost ±0,5% očitanja.
- Izmjenična struja (AC)
- Mjerno područje 1 ... 1.000 V
- Rezolucija 0,1 V
- Točnost ±0,5% očitanja.
- Izmjenična struja AC
- Mjerno područje 1 ... 1500 A
- Rezolucija 0,1 A
- Točnost ±3% očitanja.
- Udarna struja
- Mjerno područje 1 ... 1500 A AC
- Rezolucija 0,1 A AC
- Točnost ±3% očitanja.
- Faktor performansi
- Mjerni raspon 0 ... 1
- Rezolucija 0,01
- Točnost ±0,03
- Frekvencija
- Mjerni raspon 42,5 ... 57,5 Hz
- Rezolucija 0,01 Hz
- Točnost ±0,01 Hz
- Frekvencija
- Mjerni raspon 51 ... 69 Hz
- Rezolucija 0,01 Hz
- Točnost ±0,01 Hz
- Frekvencija
- Mjerni raspon 385 ... 414 Hz
- Rezolucija 0,01 Hz
- Točnost ±0,01 Hz
- Harmonijsko mjerenje
- Mjerni raspon 1 ... 50 redni broj
- Trenutni raspon 0 ... 100%
- Raspon napona 0 ... 100%
- Raspon THD-a 0 ... 100%
- Opći tehnički podaci
- Vrsta zaslona: TFT zaslon u boji
- Veličina zaslona 2,6 inča
- Medij za pohranu Interna memorija
- Kapacitet pohrane 8 GB
- Interval pohrane od 1 s
- Interval skladištenja do 60 minuta.
- USB sučelje, Ethernet
- Standard(i) IEC61000-4-30, EN50160, IEC61000-4-15, IEC61000-4-7, IEC 61010-1
- Sigurnosni standard CAT IV 600 V, CAT III 1000 V
- Jezici izbornika: turski, engleski (SAD), poljski, španjolski, njemački, kineski, ruski, francuski, portugalski, korejski
- Klasa zaštite (uređaj) IP41
- Napajanje 220 ... 240 V AC
- Vrsta utikača: Schuko utikač
- Kapacitet 3800 mAh
- Radni uvjeti 0 ... 40 °C, 0 ... 90% relativne vlažnosti
- Uvjeti skladištenja -20 ... 60 °C, 0 ... 90% relativne vlažnosti
- Dimenzije (D x Š x V) 260 x 190 x 67 mm
- Težina 1880 g
- Utikač
Sigurnosni utikač
- Vrsta proizvoda
uređaj za analizu mreže
- Kategorija mjerenja
CAT IV 600 V
CAT III 1000 V
- Prikaz (detalji)
2,6-inčni TFT zaslon u boji
- Faza prepoznavanja
da
- Zaštitni vodič-prepoznavanje
ne
ISO
- Opskrba naponom
220 - 240 V/AC
- dim.
(D x Š x V) 260 x 190 x 67 mm
- Težina
1880 g
- Kalibracija
uključujući ISO certifikat o kalibraciji
- Vrsta mjerenja
1-fazno
3-fazno
- Posebne značajke
s funkcijom zapisivača
uklj. strujna kliješta
mjerenja energije
rješavanje problema
grafički prikaz
- Širina
190 mm
- Visina
67 mm
- Dužina
260 mm
- Sučelja
USB
Ethernet
USB 3.1 utikač C
USB 2.0 utičnica-B
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3812653 PCE Instruments PCE-PA 8500 HP-ICA uređaj za analizu mreže Kalibriran po (ISO) 1-fazno, 3-fazno s funkcijom zapisivača,
Upute za rad i sigurnost
Upute za rad i sigurnost 3812653 PCE Instruments PCE-PA 8500 HP-ICA uređaj za analizu mreže Kalibriran po (ISO) 1-fazno, 3-fazno s funkcijom zapisivača,
Opis
Analizator snage redefinira standarde u tehnologiji električnih mjerenja i nudi sveobuhvatan raspon funkcija za precizna i detaljna mjerenja. Analizator snage omogućuje točna mjerenja električnog napona, struje, frekvencije, harmonika i udarnih struja. Osim toga, mogu se provesti precizna mjerenja performansi i energije, što omogućuje točno praćenje i optimizaciju potrošnje energije.
Koristeći grafički prikaz valnih oblika i vektorske grafike, korisnici mogu vizualno snimati i analizirati električne signale. Ove funkcije pružaju uvid u kvalitetu električne struje i pomažu u identificiranju problema u mreži. Uređaj također može otkriti i prikazati provale, skokove ili fluktuacije u električnoj mreži.
Ovaj široki raspon mjerenja ili željeni odabir omogućuje integriranom zapisivaču podataka s velikodušnom memorijom od 8 GB pohranjivanje i arhiviranje opsežnih podataka mjerenja za kasniju analizu. To osigurava kontinuirano prikupljanje podataka koje se također može vremenski kontrolirati. Analizator snage opremljen je LAN i USB sučeljima, što omogućuje praktičan prijenos podataka i daljinsko upravljanje. Ova sučelja nude besprijekornu integraciju analizatora snage u postojeće mreže i sustave.
Priložene fleksibilne strujne stezaljke kapaciteta do 1500 A olakšavaju mjerenje visokih struja i omogućuju točne rezultate, čak i u zahtjevnim primjenama.
Analizator snage u skladu je s međunarodnim standardima ispitivanja (IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160), što jamči kvalitetu i točnost mjerenja te osigurava da zadovoljava zahtjevne uvjete profesionalnih primjena.
Bez obzira trebate li testirati radne karakteristike transformatora, rasvjetnih sustava ili sklopne elektronike poput frekvencijskih pretvarača ili napajanja – naši analizatori snage jamče najveću točnost i mogu precizno analizirati čak i složene oblike signala.
Ovaj tekst je strojno preveden.
Koristeći grafički prikaz valnih oblika i vektorske grafike, korisnici mogu vizualno snimati i analizirati električne signale. Ove funkcije pružaju uvid u kvalitetu električne struje i pomažu u identificiranju problema u mreži. Uređaj također može otkriti i prikazati provale, skokove ili fluktuacije u električnoj mreži.
Ovaj široki raspon mjerenja ili željeni odabir omogućuje integriranom zapisivaču podataka s velikodušnom memorijom od 8 GB pohranjivanje i arhiviranje opsežnih podataka mjerenja za kasniju analizu. To osigurava kontinuirano prikupljanje podataka koje se također može vremenski kontrolirati. Analizator snage opremljen je LAN i USB sučeljima, što omogućuje praktičan prijenos podataka i daljinsko upravljanje. Ova sučelja nude besprijekornu integraciju analizatora snage u postojeće mreže i sustave.
Priložene fleksibilne strujne stezaljke kapaciteta do 1500 A olakšavaju mjerenje visokih struja i omogućuju točne rezultate, čak i u zahtjevnim primjenama.
Analizator snage u skladu je s međunarodnim standardima ispitivanja (IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160), što jamči kvalitetu i točnost mjerenja te osigurava da zadovoljava zahtjevne uvjete profesionalnih primjena.
Bez obzira trebate li testirati radne karakteristike transformatora, rasvjetnih sustava ili sklopne elektronike poput frekvencijskih pretvarača ili napajanja – naši analizatori snage jamče najveću točnost i mogu precizno analizirati čak i složene oblike signala.
Ovaj tekst je strojno preveden.

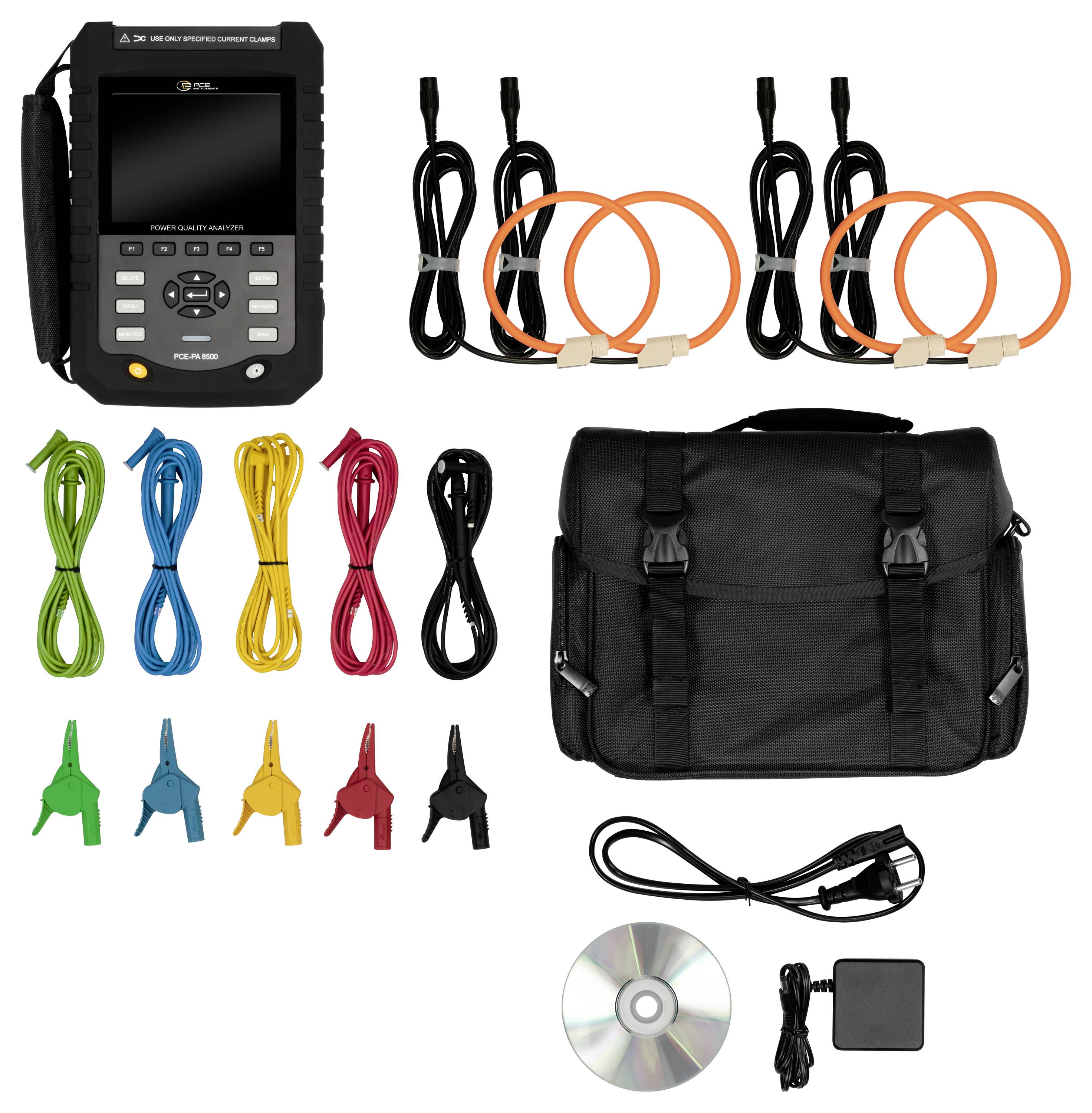

Isporuka uključuje
- 1 x Analizator snage PCE-PA 8500 HP-ICA
- 4 x fleksibilne strujne stezaljke 1 ... 1500 A AC
- 5 x mjernih kabela (2 m)
- 5 x krokodil štipaljke
- 1 x CD sa softverom (također dostupan za preuzimanje)
- 1 x 12V DC / 2A napajanje
- 1 x kabel za napajanje
- 1 upute za rukovanje.
- 1 x ISO certifikat o kalibraciji
