PCE Instruments PCE-PA 8300-1-ICA uređaj za analizu mreže Kalibriran po (ISO) 3-fazno s funkcijom zapisivača, uklj. stru
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (4.425,00 € / komad)
4.425,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Mjerač snage PCE Instruments PCE-PA 8300-1-ICA
- Analizator trofaznog napajanja i poremećaja u mreži
- Mjerenje do 1200 A AC
- Harmonijska i harmonijska analiza
- Mjerenje prividne, aktivne i reaktivne snage
- Mjerenje faktora snage
- Mogu se spojiti strujne stezaljke različitih proizvođača.
- Pohrana na SD karticu
- Podesivi interval memorije
- Mjerljivo do 600 V AC
- Mjerenje faznog kuta / frekvencije

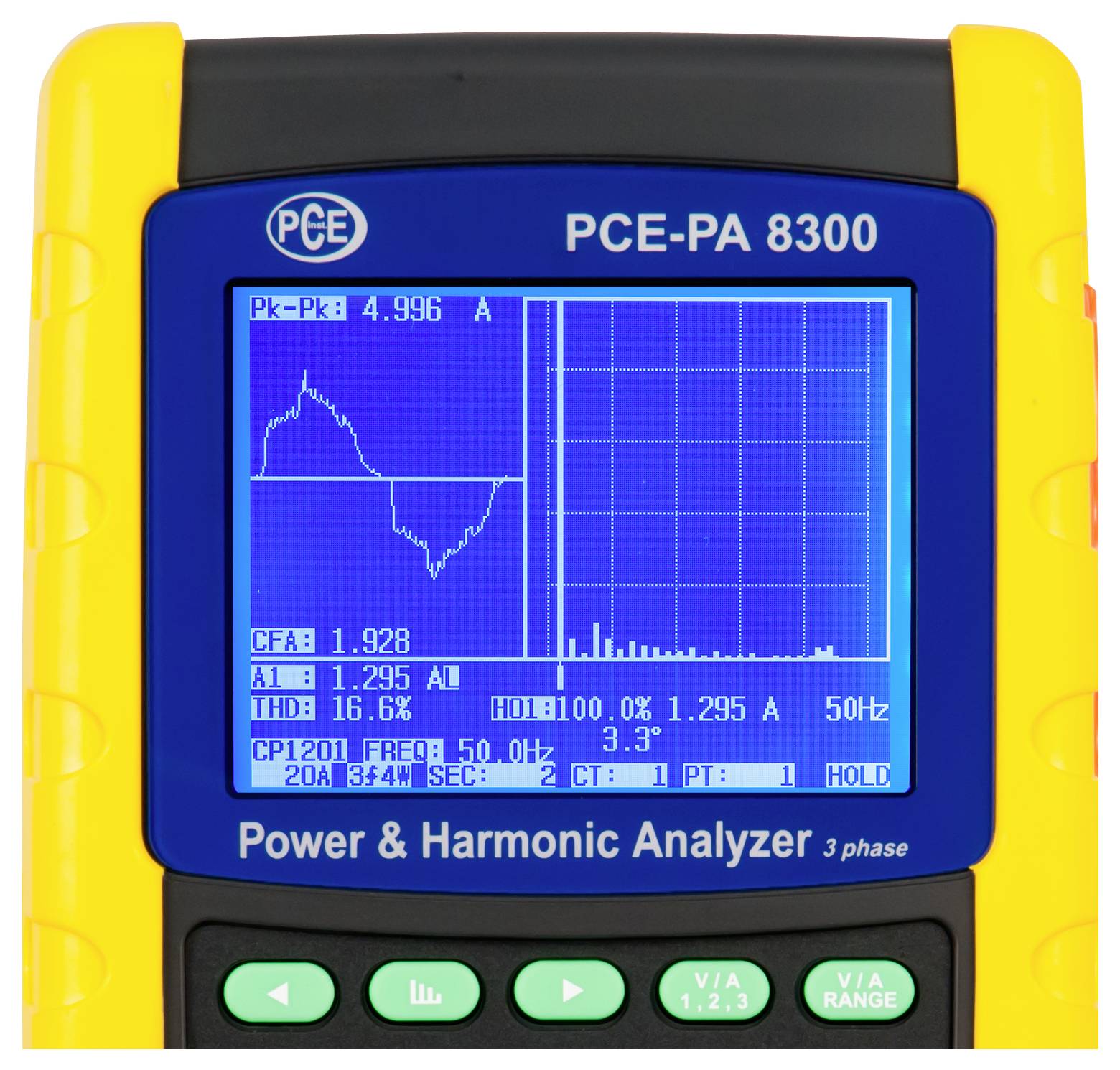

- Grafički prikaz s harmonijskom reprezentacijom
- Robustno kućište
- Automatski odabir raspona (AC V)
- uključujući ISO certifikat o kalibraciji
Tehnički podaci
- Izmjenična struja (AC)
- Mjerni raspon 10 ... 600 V
- Točnost ±(0,5% +0,5V)
- Preopterećenje 720 V RMS
- Izmjenična struja AC
- Mjerni raspon 0,2 ... 10 A
- Rezolucija 0,001 A
- Točnost ±(0,5% +0,1A)
- Preopterećenje 1300 A sa strujnim stezaljkama
- Frekvencijski raspon 40 ... 1000 Hz
- Izmjenična struja AC
- Mjerni raspon 10 ... 20 A
- Rezolucija 0,01 A
- Točnost ±(0,5% +0,1A)
- Frekvencijski raspon 40 ... 1000 Hz
- Izmjenična struja AC
- Mjerni raspon 0,2 ... 100 A
- Rezolucija 0,01 mA
- Točnost ±(0,5% +0,5A)
- Frekvencijski raspon 40 ... 1000 Hz
- Izmjenična struja AC
- Mjerni raspon 100 ... 200 A
- Rezolucija 0,1 A
- Točnost ±(0,5% +0,5A)
- Frekvencijski raspon 40 ... 1000 Hz
- Izmjenična struja AC
- Mjerni raspon 0,2 ... 1000 A
- Rezolucija 0,1 mA
- Točnost ±(0,5% +5 A)
- Frekvencijski raspon 40 ... 1000 Hz
- Izmjenična struja AC
- Mjerni raspon 1000 ... 1200 A
- Rezolucija 1 A
- Točnost ±(0,5% +5 A)
- Frekvencijski raspon 40 ... 1000 Hz
- Aktivna snaga
- Mjerni raspon 0 ... 9,999 kW
- Rezolucija 0,001 W
- Točnost ±(1 % +0,008 kW)
- Aktivna snaga
- Mjerni raspon. 10 kW
- Mjerni raspon od. 99,99 kW
- Rezolucija 0,01 kVAR
- Točnost ±(1% +0,08 kW) W
- Aktivna snaga
- Mjerni raspon 100 ... 999,9 kW
- Rezolucija 0,1 kW
- Točnost ±(1 % +0,8 kW)
- Aktivna snaga
- Mjerno područje 1 ... 9,999 MW
- Rezolucija 0,001 MW
- Točnost ±(1 % +0,008 MW)
- Reaktivna snaga
- Mjerni raspon 0 ... 9.999 kVAR
- Rezolucija 0,001 kVAR
- Točnost ±(1 % +0,008 kVAR)
- Reaktivna snaga
- Mjerni raspon 10 ... 99,99 kVAR
- Rezolucija 0,01 kVAR
- Točnost ±(1 % +0,08 kVAR)
- Reaktivna snaga
- Mjerni raspon 100 ... 999,9 kVAR
- Rezolucija 0,1 kVAR
- Točnost ±(1 % +0,8 kVAR)
- Reaktivna snaga
- Mjerni raspon 1 ... 9.999 MVAR
- Rezolucija 0,001 MVAR
- Točnost ±(1 % +0,008 MVAR),
- Fazni kut
- Mjerni raspon -180 ... +180 °
- Rezolucija 0,1°
- Točnost ±1°
- Prividna snaga
- Mjerni raspon 0 ... 9.999 kVA
- Rezolucija 0,001 kVA
- Točnost ±(1 % +0,008 kVA)
- Prividna snaga
- Mjerni raspon 10 ... 99,99 kVA
- Rezolucija 0,01 kW
- Točnost ±(1 % +0,08 kVA),
- Prividna snaga
- Mjerni raspon 100 ... 999,9 kVA
- Rezolucija 0,1 kVA
- Točnost ±(1 % +0,8 kVA)
- Prividna snaga
- Mjerni raspon 1 ... 9.999 MVA
- Rezolucija 0,001 MVA
- Točnost ±(1 % +0,008 MVA)
- Faktor performansi
- Mjerni raspon 0 ... 1
- Rezolucija 0,01
- Točnost ±0,04
- Učinkovita energija
- Mjerni raspon 0 ... 9.999 kWh
- Rezolucija 0,001 kVAh
- Točnost ±(2% +0,008 kWh)
- Učinkovita energija
- Mjerni raspon 10 ... 99,99 kWh
- Rezolucija 0,01 kWh
- Točnost ±(2% +0,08 kWh)
- Učinkovita energija
- Mjerni raspon 100 ... 999,9 kWh
- Rezolucija 0,1 kWh
- Točnost ±(2% +0,8 kWh)
- Učinkovita energija
- Mjerni raspon 1 ... 9,999 MWh
- Rezolucija 0,001 MWh
- Točnost ±(2% +0,008 MWh)
- Prividna energija
- Mjerni raspon 0 ... 9.999 kVAh
- Rezolucija 0,001 kVAh
- Točnost ±(2 % +0,008 kVAh)
- Prividna energija
- Mjerni raspon 10 ... 99,99 kVAh
- Rezolucija 0,01 kVAh
- Točnost ±(2% +0,08 kVAh)
- Prividna energija
- Mjerni raspon 100 ... 999,9 kVAh
- Rezolucija 0,1 kVAh
- Točnost ±(2% +0,8 kVAh)
- Prividna energija
- Mjerno područje 1 ... 9.999 MVAH
- Rezolucija 0,001 MVAH
- Točnost ±(2% +0,008 MVAh)
- Reaktivna energija
- Mjerni raspon 0 ... 9.999 kvarh
- Rezolucija 0,001 kvarh
- Točnost ±(2 % +0,008 kVARh)
- Reaktivna energija
- Mjerni raspon 10 ... 99,99 kvarh
- Rezolucija 0,01 kvarh
- Točnost ±(2 % +0,08 kVARh)
- Reaktivna energija
- Mjerni raspon 100 ... 999,9 kvarh
- Rezolucija 0,1 kvarh
- Točnost ±(2 % +0,8 kVARh)
- Reaktivna energija
- Mjerni raspon 1 ... 9.999 MVARh
- Rezolucija 0,001 MVARh
- Točnost ±(2% +0,008 MVARh)
- Frekvencija
- Mjerni raspon 45 ... 65 Hz
- Rezolucija 0,1 Hz
- Točnost ±0,1 Hz
- Harmonijsko mjerenje
- Mjerno područje 1 ... 50 redni broj
- Raspon struje 0,2 ... 1200 A
- Raspon napona 10 ... 600 V
- Opći tehnički podaci
- Mjerne funkcije HOLD
- Frekvencija 40 ... 1000 Hz
- Vrsta zaslona: LCD s pozadinskim osvjetljenjem
- Veličina zaslona 3,7 inča
- SD kartica za pohranu
- Kapacitet pohrane 4 GB
- Interval pohrane od 2 sekunde
- Interval skladištenja do 120 minuta.
- RS232 sučelje
- Norma(e) IEC 1010
- Potrošnja struje mjernog uređaja: 500 mA DC
- Potrošnja struje strujnih stezaljki 34 mA DC
- Maksimalni promjer kabela 50 mm
- Sigurnosni standard CAT III 600 V
- Dimenzije stezaljke: 210 x 64 x 33 mm, stezna čeljust: 86 mm (vanjska)
- Odabir mjernog raspona: Automatski, Ručni
- Jezik izbornika: engleski (SAD), engleski (UK)
- Klasa zaštite (uređaj) IP20
- 9V napajanje
- Vrsta utikača: Uređaj - Europlug
- Punjiva baterija 8 x 1,5 V AA baterija, alkalna manganska
- Kapacitet 3000 mAh
- Radni uvjeti 0 ... 50 °C, 10 ... 80% relativne vlažnosti
- Uvjeti skladištenja 0 ... 50 °C, 10 ... 80% relativne vlažnosti
- Dimenzije (D x Š x V) 225 x 125 x 64 mm
- Težina 1010 g
- Vrsta proizvoda
uređaj za analizu mreže
- Kategorija mjerenja
CAT III 600 V
- Prikaz (detalji)
LCD
- Faza prepoznavanja
da/da
ISO
- Opskrba naponom
9 V
- dim.
(D x Š x V) 225 x 125 x 64 mm
- Težina
1010 g
- Kalibracija
uključujući ISO certifikat o kalibraciji
- Vrsta mjerenja
3-fazno
- Posebne značajke
s funkcijom zapisivača
uklj. strujna kliješta
mjerenja energije
- Širina
125 mm
- Visina
64 mm
- Dužina
225 mm
- Sučelja
RS-232
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3812651 PCE Instruments PCE-PA 8300-1-ICA uređaj za analizu mreže Kalibriran po (ISO) 3-fazno s funkcijom zapisivača, uklj. stru
Upute za rad i sigurnost
Upute za rad i sigurnost 3812651 PCE Instruments PCE-PA 8300-1-ICA uređaj za analizu mreže Kalibriran po (ISO) 3-fazno s funkcijom zapisivača, uklj. stru
Opis
Mjerač snage impresionira svojom jednostavnošću korištenja. Mjerač snage pohranjuje sve izmjerene vrijednosti na SD karticu. Mjerač snage može se koristiti za mjerenje snage i analizu mreže. Izlazna snaga se može mjeriti mjeračem snage do 9999 MW. Za analizu mreže, mjerač snage može točno odrediti harmonike i alikvotne tonove do 50-og reda.

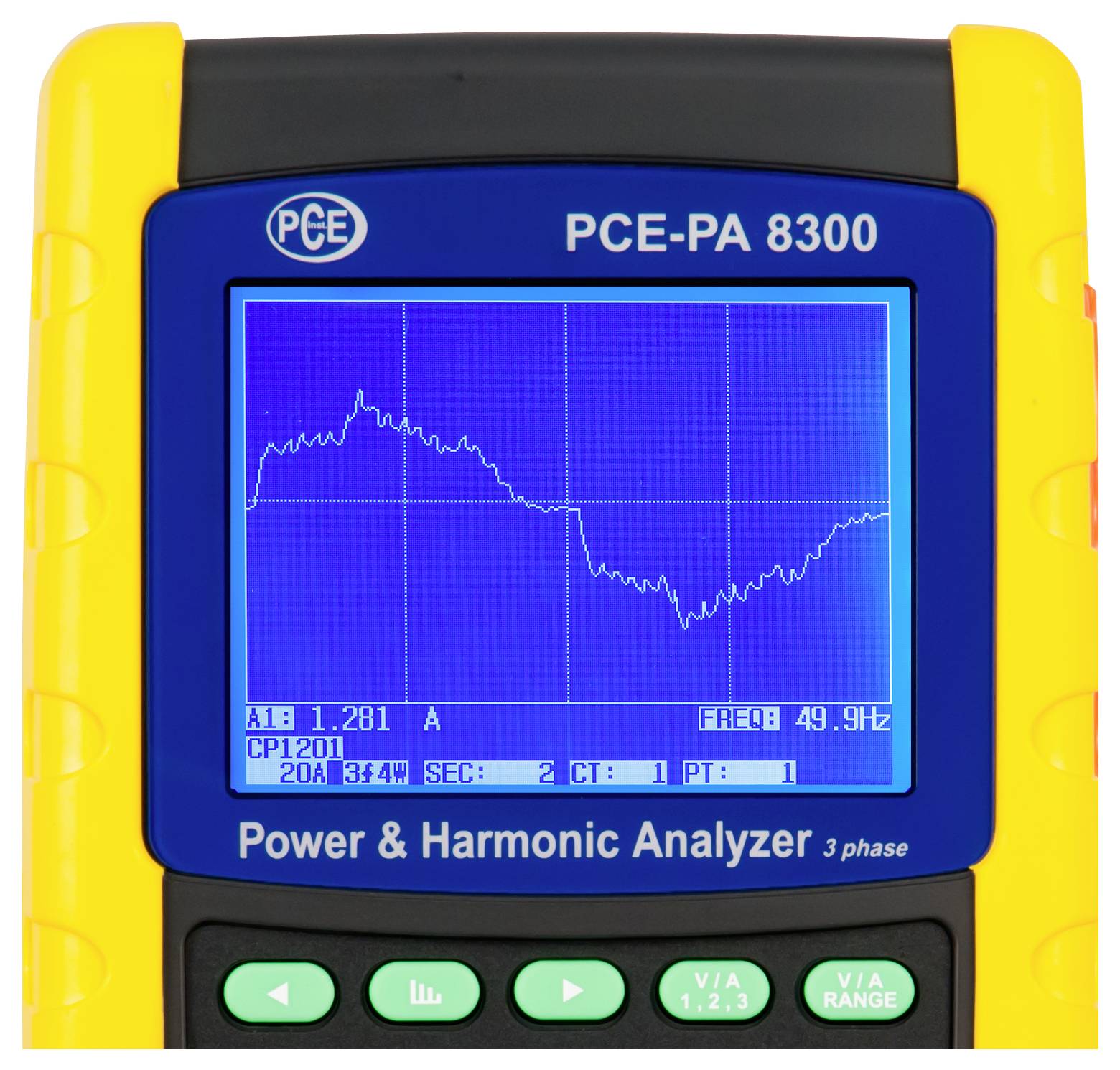

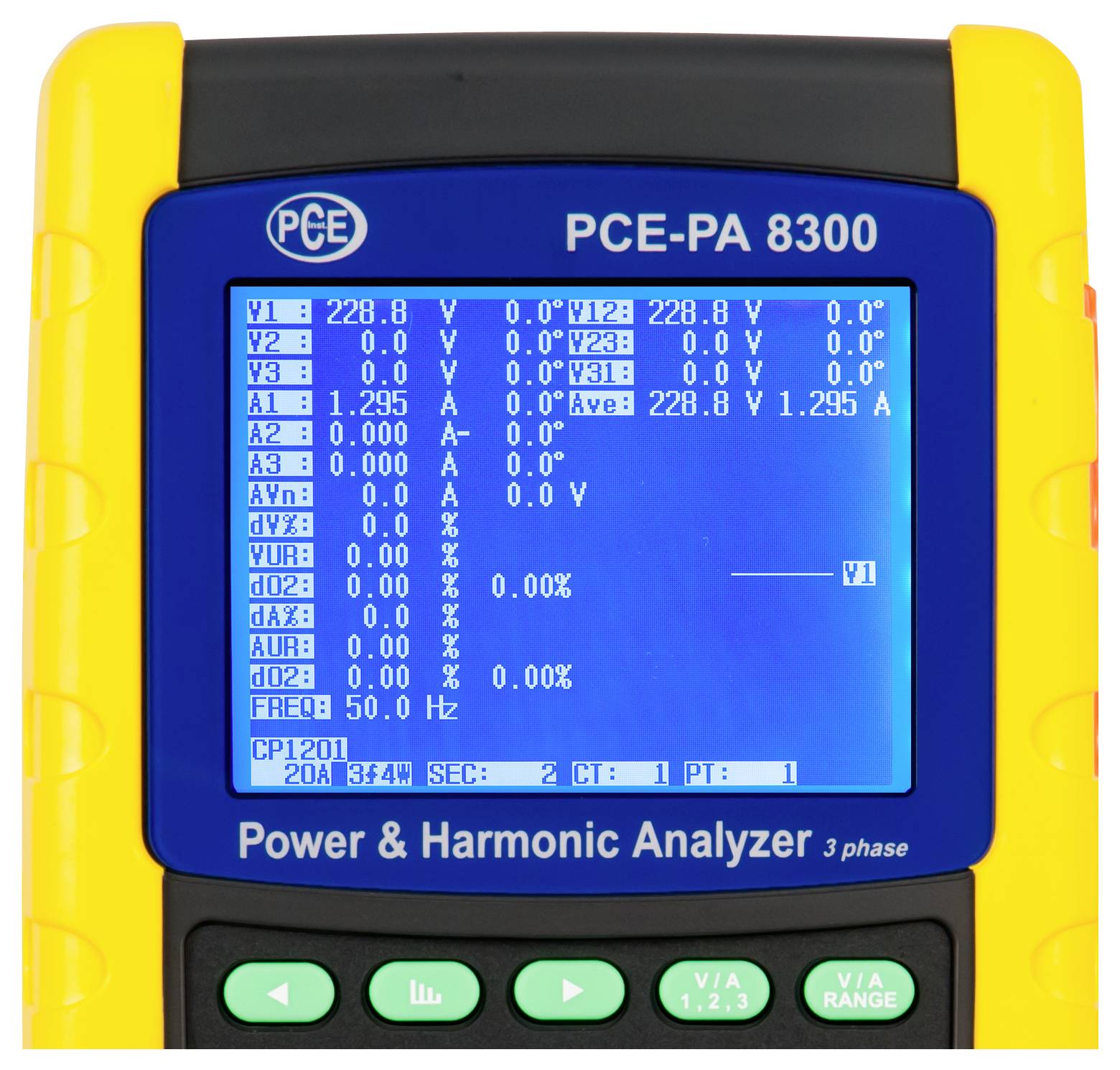

Sve izmjerene vrijednosti prikazuju se na grafičkom LCD zaslonu. Stoga nije problem prikazati izobličenja mreže pomoću mjerača snage. Za preciznu analizu mreže i performansi, podaci mjerenja mogu se pohraniti na SD memorijsku karticu u slobodno podesivom intervalu pohrane. To omogućuje dugoročno snimanje pomoću mjerača snage.
Ovaj tekst je strojno preveden.
Sve izmjerene vrijednosti prikazuju se na grafičkom LCD zaslonu. Stoga nije problem prikazati izobličenja mreže pomoću mjerača snage. Za preciznu analizu mreže i performansi, podaci mjerenja mogu se pohraniti na SD memorijsku karticu u slobodno podesivom intervalu pohrane. To omogućuje dugoročno snimanje pomoću mjerača snage.
Ovaj tekst je strojno preveden.

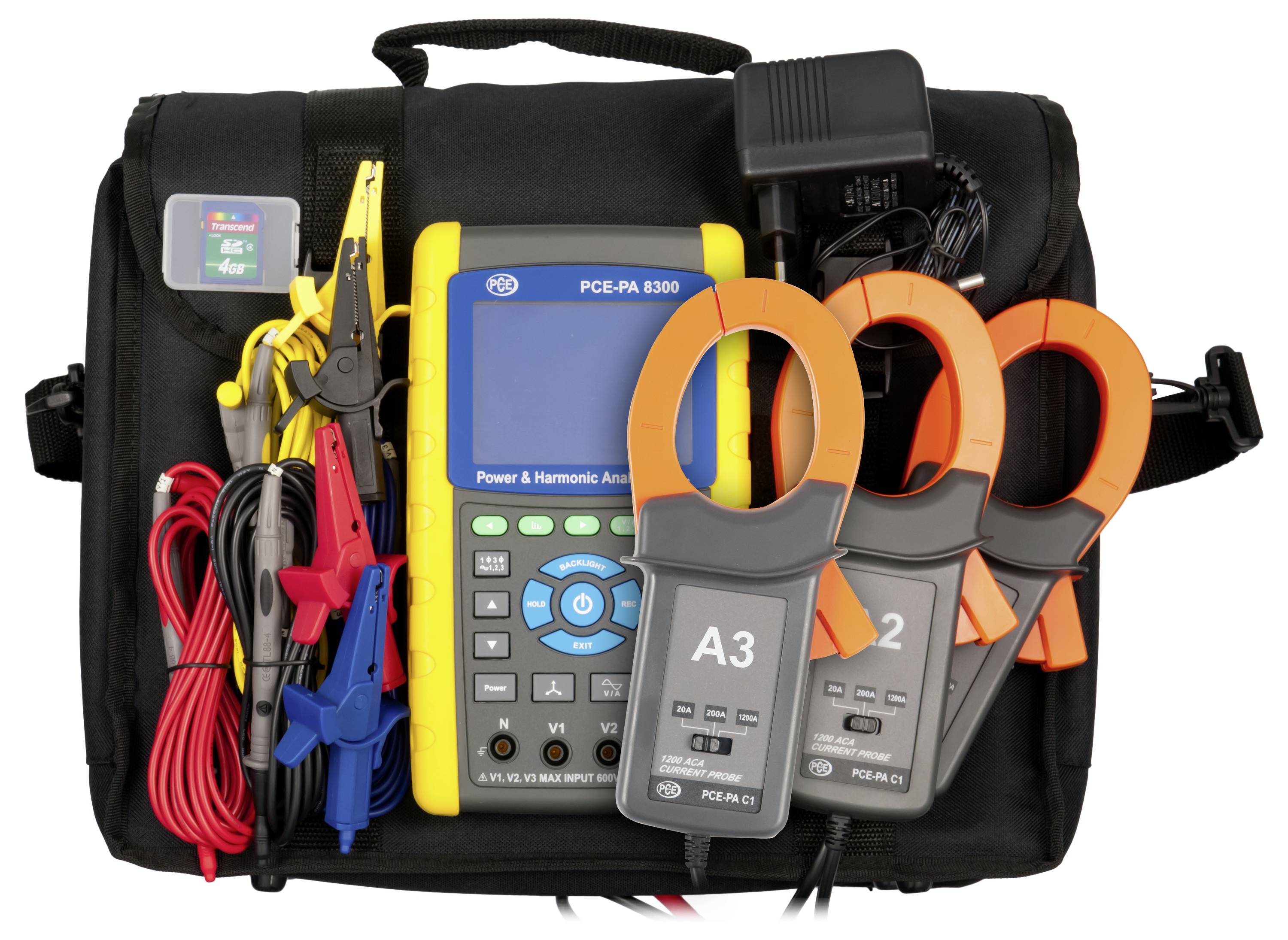

Isporuka uključuje
- 1 x Mjerač snage PCE-PA 8300-1-ICA
- 3 x strujne stezaljke
- 4 x izolirane krokodil štipaljke
- 4 x sigurnosni mjerni kabeli
- 6 x 1,5 V AA baterija
- 1 x 9V adapter za napajanje
- 1 x torba za alat
- 1 x 2 GB SD memorijska kartica
- 1 upute za rukovanje.

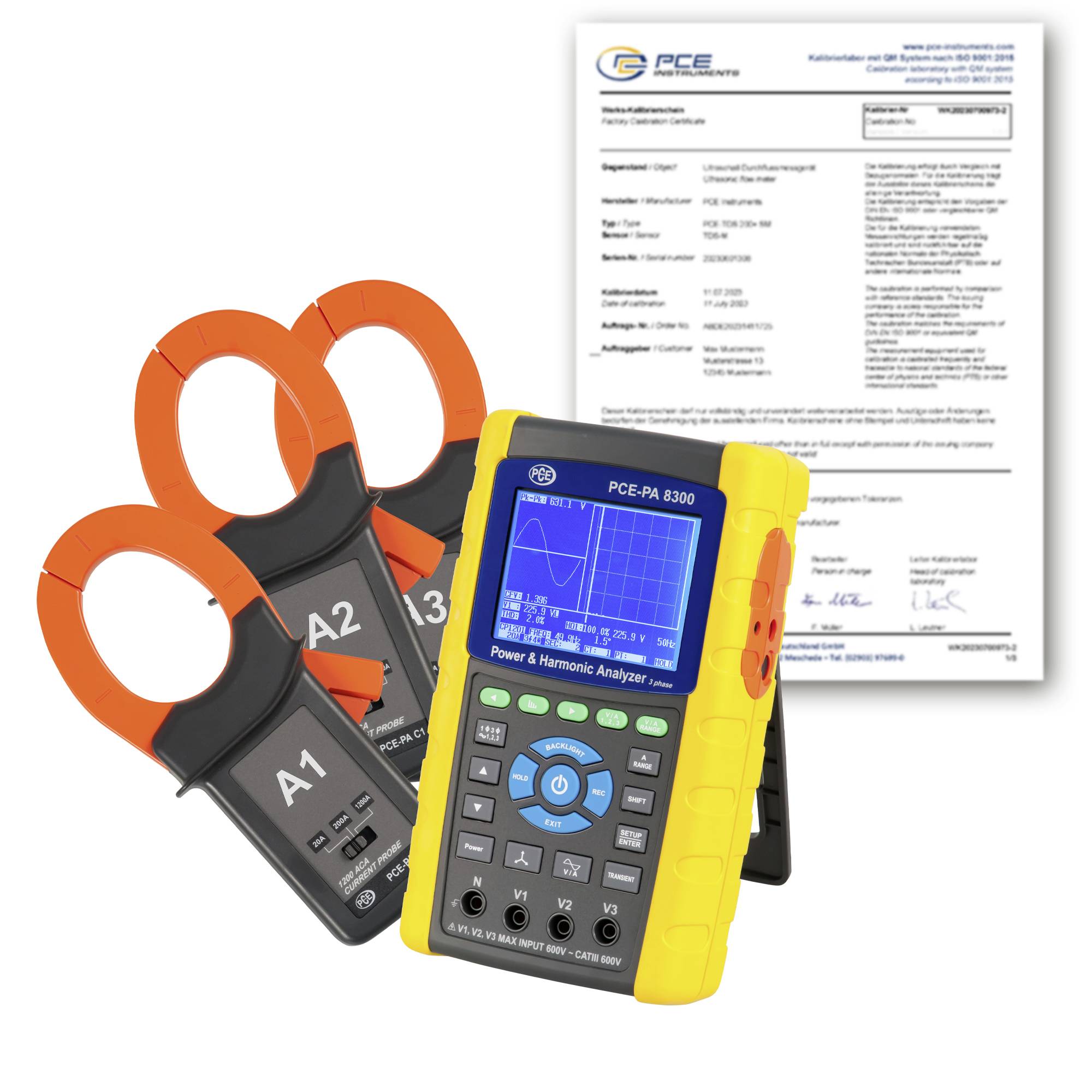

- 1 x ISO certifikat o kalibraciji
