PCE Instruments PCE-PA 8000 uređaj za analizu mreže s funkcijom zapisivača, uklj. strujna kliješta
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
11 kom. - zaliha Njemačka
Broj
Ukupno (1.775,00 € / komad)
1.775,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji

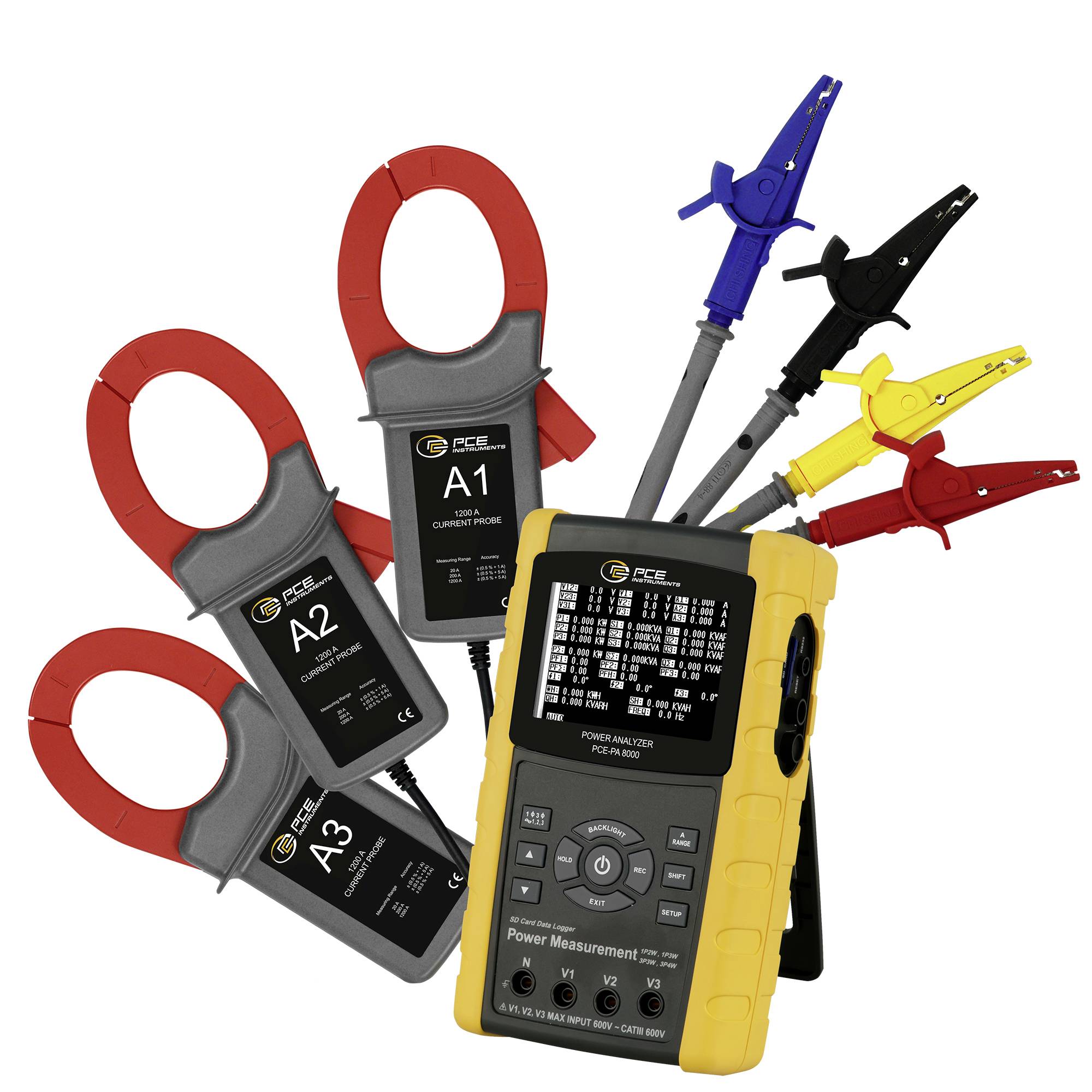

PCE Instruments PCE-PA 8000 uređaj za analizu mreže s funkcijom zapisivača, uklj. strujna kliješta
- Analiza trofazne snage u trofaznim/četverožilnim, trofaznim/trožilnim, jednofaznim/dvožilnim i jednofaznim/trožilnim mrežama
- Pravo RMS mjerenje struje i napona
- Mjerenje aktivne, prividne i reaktivne snage
- Određivanje faznog kuta i faktora snage
Tehnički podaci
- Mjerenje napona (AC V)
- Mjerno područje 10 V ... 600 V (faza prema nuli) 10 V... 600 V (faza do faze)
- Rezolucija 0,1 V
- Točnost ± (0,5% + 0,5 V)
- Mjerenje struje (AC A)
- Mjerni raspon 20 A
- Rezolucija 0,001 A (< 10 A) 0,01 A (= 10 A)
- Točnost ± (0,5% + 0,1 A)
- Mjerni raspon 200 A
- Rezolucija 0,01 A (< 100 A) 0,1 A (= 100 A)
- Točnost ± (0,5% + 0,5 A)
- Mjerni raspon 1200 A
- Rezolucija 0,1 A (< 1000 A) 1 A (= 1000 A)
- Točnost ± (0,5 A + 5 A)
- Točnost rezolucije područja mjerenja aktivne snage 0 kW ... 9,999 kW 10 kW ... 99,99 kW 100 kW ... 999,9 kW 1 MW ... 9,999 MW 0,001 KW 0,01 KW 0,1 KW 0,001 MW ± (1% + 0,008 KW) ± (1% + 0,008 KW) ± (1% + 0,8 KW) ± (1% + 0,008 MW)
- Raspon mjerenja prividne snage, rezolucija i točnost 0 kVA ... 9.999 kVA 10 kVA ... 99,99 kVA 100 kVA ... 999,9 kVA 1 MVA ... 9,999 MVA 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1% + 0,008 KVAR) ± (1% + 0,08 KVAR) ± (1% + 0,8 KVAR) ± (1% + 0,008 MVAR)
- Raspon mjerenja reaktivne snage, rezolucija, točnost 0 kVAR ... 9.999 KVARA 10 KVARA ... 99,99 KVAR 100 KVAR ... 999,9 KVAR 1 MVAR ... 9,999 MVAR 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1% + 0,008 KVAR) ± (1% + 0,08 KVAR) ± (1% + 0,8 KVAR) ± (1% + 0,008 MVAR)
- Točnost rezolucije područja mjerenja aktivne energije 0 kWh ... 9,999 kWh 10,00 kWh ... 99,99 kWh 100,0 kWh ... 999,9 kWh 1 MWh ... 9,999 MWH 0,001 KWh 0,01 KWh 0,01 KWh 0,001 MMh ± (2% + 0,008 KWh) ± (2% + 0,08 KWh) ± (2% + 0,8 KWh) ± (2% + 0,008 MWh)
- Točnost rezolucije i raspona mjerenja prividne energije 0 KVAH ... 9.999 KVAH 10,00 KVAH ... 99,99 KVAH 100,0 KVAH ... 999,9 KVAH 1 MVAH ... 9,999 MVAH 0,001 KVAh 0,01 KVAh 0,01 KVAh 0,001 MVAh ± (2% + 0,008 KVAh) ± (2% + 0,08 KVAh) ± (2% + 0,8 KVAh) ± (2% + 0,008 MVAh)
- Raspon mjerenja reaktivne energije, rezolucija, točnost: 0 kVA ... 9.999 KVARHA 10,00 KVARHA ... 99,99 KVARH 100,0 KVARH ... 999,9 KVARH 1 MVARH ... 9,999 MVARH 0,001 KVARh 0,01 KVARh 0,01 KVARh 0,001 MVARh ± (2% + 0,008 KVARh) ± (2% + 0,08 KVARh) ± (2% + 0,8 KVARh) ± (2% + 0,008 MVARh)
- Raspon mjerenja faktora snage 0 ... 1
- Rezolucija 0,01
- Točnost ± 0,04
- Raspon mjerenja faznog kuta -180° ... 180°
- Rezolucija 0,1°
- Točnost ± 1°
- Raspon mjerenja frekvencije 45 Hz ... 65 Hz
- Rezolucija 0,1 Hz
- Točnost 0,1 Hz
- Opće specifikacije

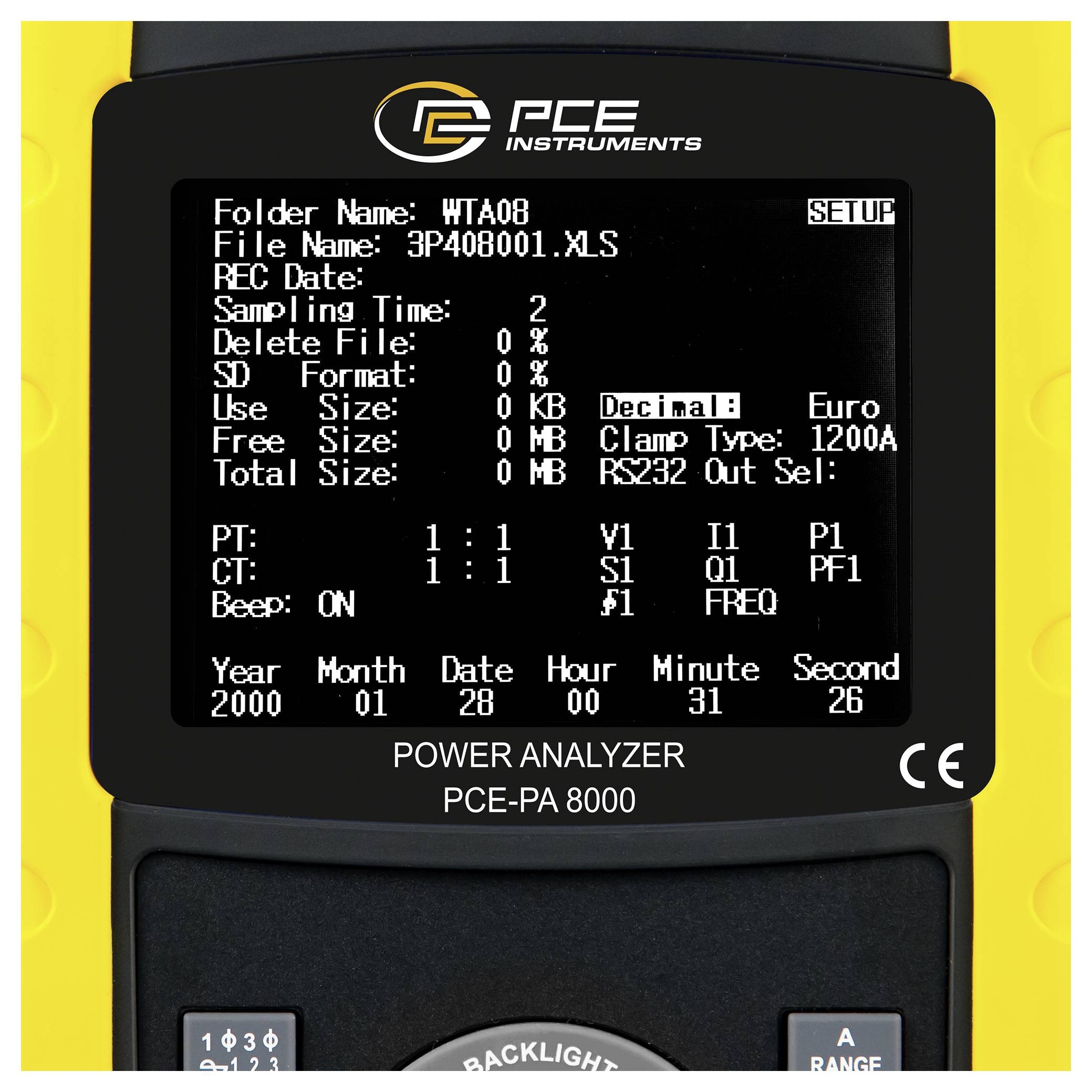

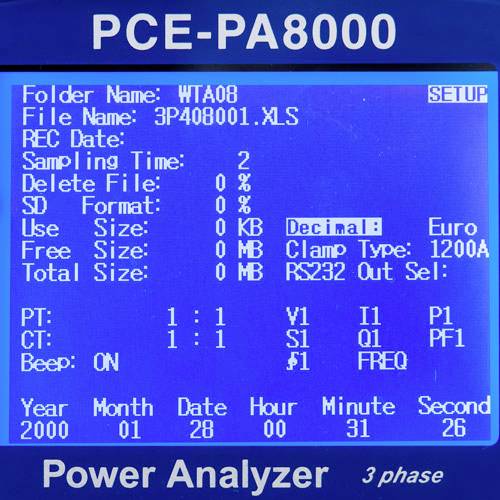

- 3,7" matrični LCD zaslon (320 * 240 piksela) s LED pozadinskim osvjetljenjem
- Mjerljive električne veličine: izmjenični napon, izmjenična struja, aktivna snaga, prividna snaga, faktor snage, fazni kut, mrežna frekvencija
- Rasponi mjerenja napona 10 V ... 600 V AC, automatski odabir raspona
- Mjerni rasponi struje 0,2 A ... 1200A AC, automatski/ručni odabir raspona
- Sigurnosni standard IEC1010CAT III 600V
- Ulazni otpor AC V 10 MOhm
- Radna frekvencija strujnih stezaljki: 40 Hz ... 1 kHz testirane strujne stezaljke radne frekvencije 45 Hz ... 65 Hz
- Zaštita od preopterećenja AC A AC V 720 V RMS 1300A sa strujnim stezaljkama
- SD kartica za pohranu podataka
- Interval snimanja 2 sekunde ... 7200 sekundi
- Funkcija zapisivanja podataka, pohranjivanje u stvarnom vremenu na SD karticu
- Izlaz podataka putem USB-a ili RS232, ovisno o priključnom kabelu
- Radna temperatura 0 °C ... 50 °C
- Vlažnost okoline< 80% relativne vlažnosti
- Napajanje: 8 x 1,5 V AA baterije, 9 V adapter za napajanje
- Potrošnja struje mjernog uređaja: 300 mA DC
- Strujna stezaljka: 34 mA DC
- Maksimalni promjer kabela 50 mm
- Težina:
- Mjerni uređaj: 948 g (uključujući baterije)
- Strujna stezaljka: 467 g (uklj. kabel)
- Dimenzije mjernog uređaja: 225 x 125 x 64 mm Strujne stezaljke: 210 x 64 x 33 mm
- Stezna čeljust: 86 mm (vanjska)
- Vrsta proizvoda
uređaj za analizu mreže
- Kategorija mjerenja
CAT III 600 V
- Faza prepoznavanja
da (integrirano)
tvornički standard (vlastiti)
- dim.
(D x Š x V) 225 x 125 x 64 mm
- Težina
948 g
- Posebne značajke
s funkcijom zapisivača
uklj. strujna kliješta
- Širina
125 mm
- Visina
64 mm
- Dužina
225 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2452550 PCE Instruments PCE-PA 8000 uređaj za analizu mreže s funkcijom zapisivača, uklj. strujna kliješta
Upute za rad i sigurnost
Upute za rad i sigurnost 2452550 PCE Instruments PCE-PA 8000 uređaj za analizu mreže s funkcijom zapisivača, uklj. strujna kliješta
Opis

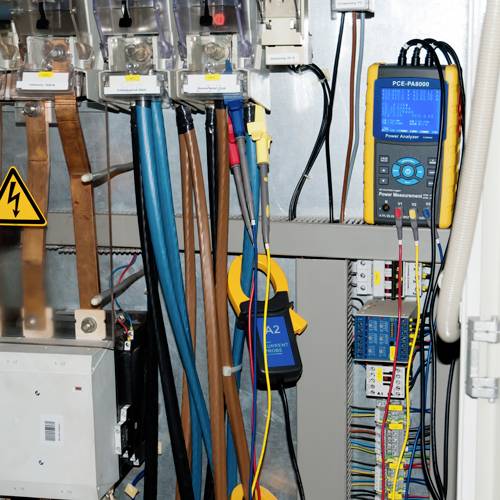

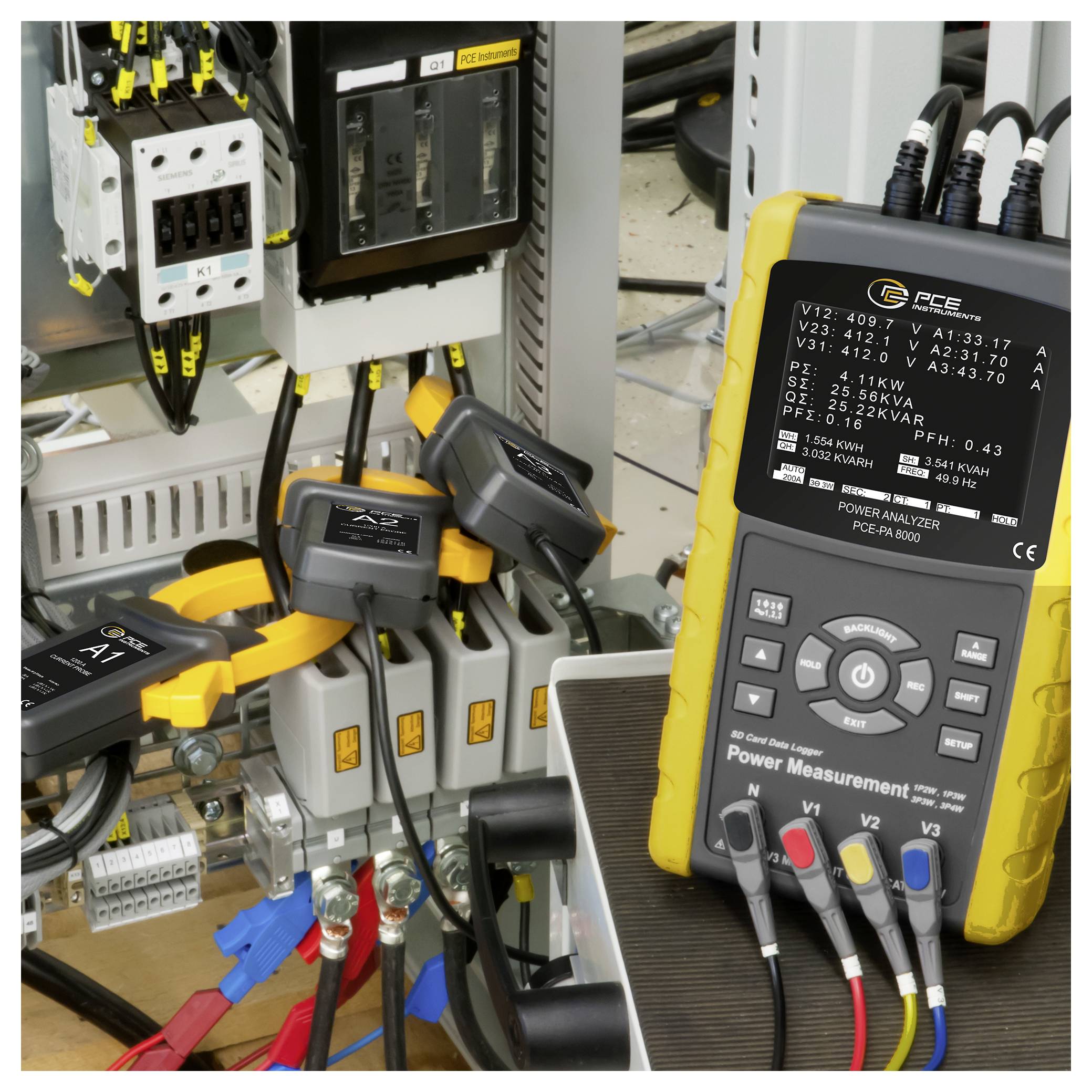

HVAC mjerni uređaj PCE-PA 8000 s pohranom podataka na SD karticu, PC sučelje. S ampermetrom PCE-PA 8000 sa strujnim stezaljkama moguće je mjeriti i bilježiti snagu u jednofaznom i trofaznom krugu. Ampermetar PCE-PA 8000 može se koristiti za dugotrajna mjerenja. Mjerni uređaj pohranjuje podatke mjerenja na SD karticu koja se može umetnuti u XLS format. To omogućuje praktičnu analizu podataka mjerenja na računalu. Interval snimanja može se slobodno odabrati od 2 do 7200 sekundi. Mjerač energije može vršiti mjerenja energije kao i određivati faktor snage i fazni kut. Strujne stezaljke analizatora snage PCE-PA 8000 mogu se koristiti za vodiče promjera do 50 mm. Stoga je mjerni uređaj idealno prikladan za upotrebu u mreži za opskrbu energijom. Veliki 3,7-inčni zaslon omogućuje brzo očitavanje svih izmjerenih vrijednosti. To omogućuje brzu analizu trenutno izmjerenih vrijednosti i pruža pregled struje, napona i potrošnje energije.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- 1 x Mjerač snage PCE-PA 8000

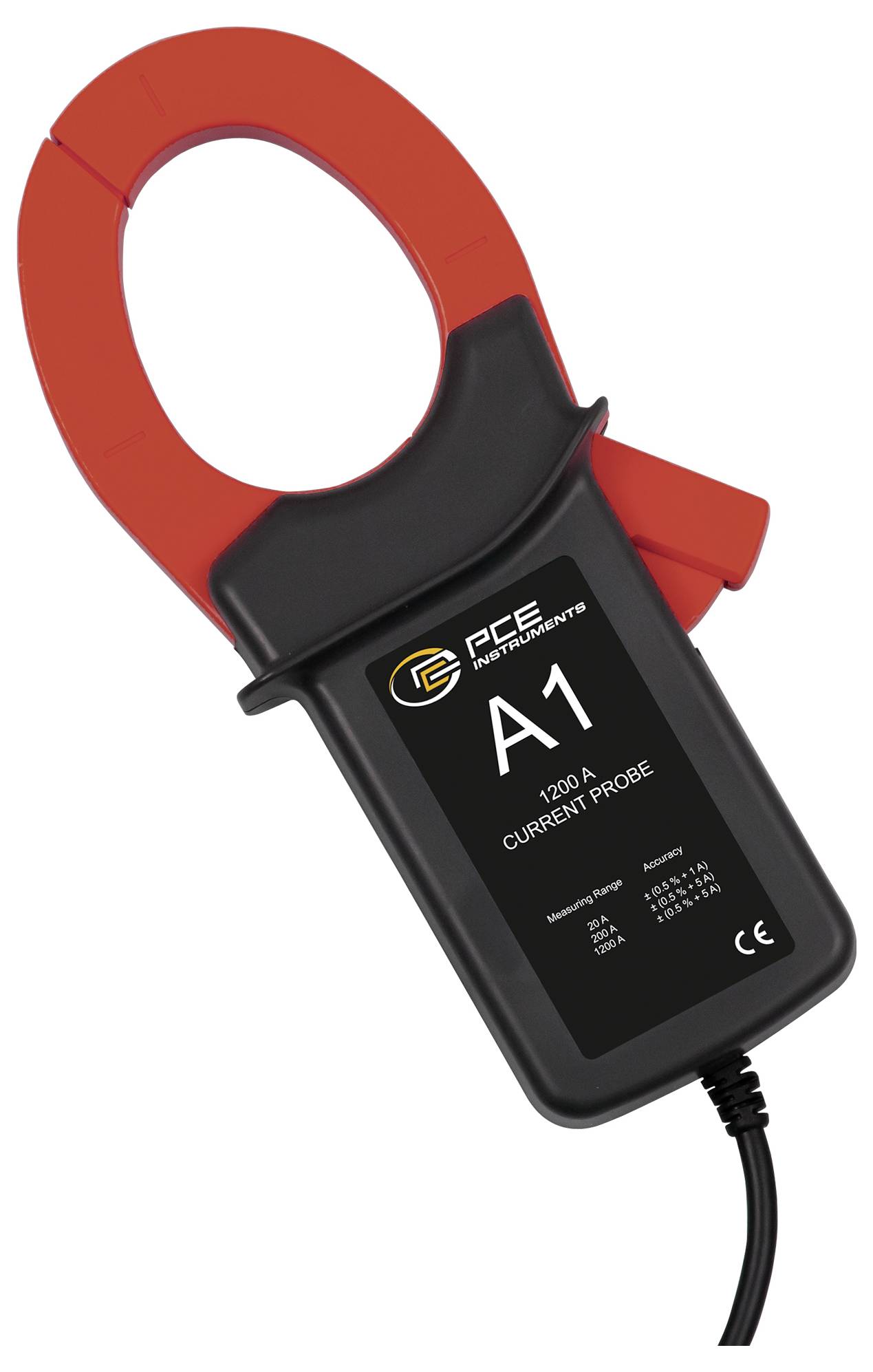

- 3 x strujna stezaljka
- 4 x mjerne žice
- 4 x krokodil štipaljke
- 1 x SD memorijska kartica od 2 GB
- 1 x 9V DC napajanje
- 8 x 1,5 V AA baterija
