PCE Instruments PCE-PA 8000-ICA uređaj za analizu mreže Kalibriran po (ISO) 1-fazno, 3-fazno s funkcijom zapisivača, ukl
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (2.665,00 € / komad)
2.665,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
PCE Instruments trofazno brojilo snage PCE-PA 8000-ICA
- Analiza trofazne snage u trofaznim/četverožilnim, trofaznim/trožilnim, jednofaznim/dvožilnim i jednofaznim/trožilnim mrežama
- Pravo RMS mjerenje struje i napona
- Mjerenje aktivne, prividne i reaktivne snage
- Određivanje faznog kuta i faktora snage
- Mjerenje aktivne, prividne i reaktivne energije
- Mjerenje napona do 600 V (AC)
- Mjerenje struje do 1200 A (AC)
- Ispunjava sigurnosne standarde IEC 1010 i CAT III 600V
- Ugrađeni kalendar sa satom u stvarnom vremenu
- Snimanje izmjerenih vrijednosti na SD karticu
- Podaci se spremaju kao Excel datoteka radi lakše analize i daljnje upotrebe.
- Mjerenja uživo na računalu moguća su putem opcionalnog podatkovnog kabela.
- Veliki 3,7-inčni matrični zaslon

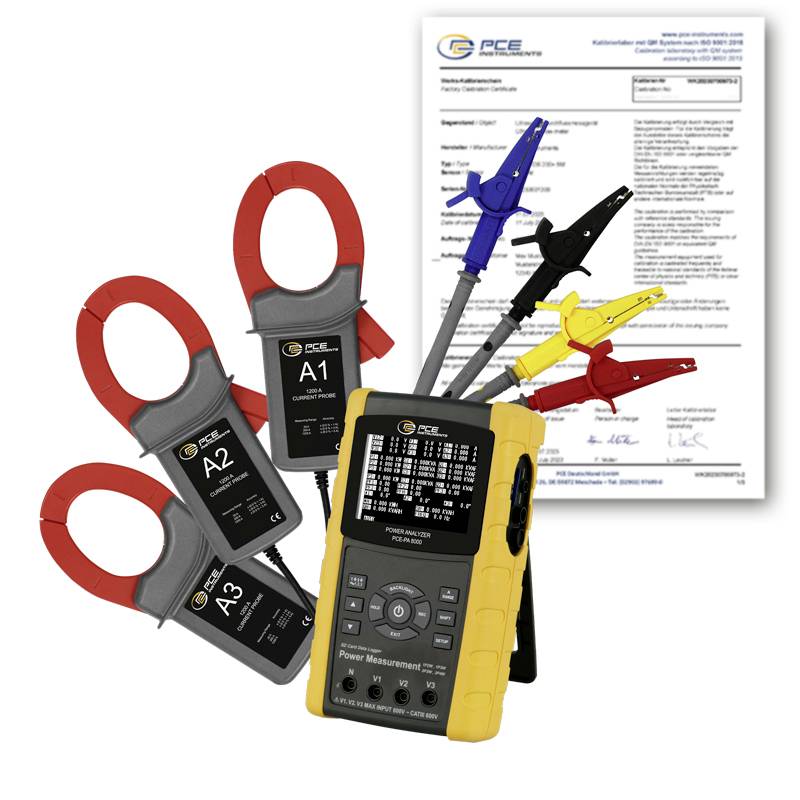

- uključujući ISO certifikat o kalibraciji
Tehnički podaci
- Izmjenična struja (AC)
- Mjerni raspon 10 ... 600 V
- Rezolucija 0,1 V
- Točnost ±(0,5% +0,5V)
- Preopterećenje 720 V RMS
- Izmjenična struja AC
- Mjerni raspon 0,2 ... 10 A
- Rezolucija 0,001 A
- Točnost ±(0,5% +1 A)
- Preopterećenje 1300 A sa strujnim stezaljkama
- Frekvencijski raspon 40 ... 1000 Hz
- Izmjenična struja AC
- Mjerni raspon 10 ... 20 A
- Rezolucija 0,01 A
- Točnost ±(0,5% +1 A)
- Frekvencijski raspon 40 ... 1000 Hz
- Izmjenična struja AC
- Mjerni raspon 0,2 ... 100 A
- Rezolucija 0,01 A
- Točnost ±(0,5% +5 A)
- Frekvencijski raspon 40 ... 1000 Hz
- Izmjenična struja AC
- Mjerni raspon 100 ... 200 A
- Rezolucija 0,1 mA
- Točnost ±(0,5% +5 A)
- Frekvencijski raspon 40 ... 1000 Hz
- Izmjenična struja AC
- Mjerni raspon 0,2 ... 1000 A
- Rezolucija 0,1 mA
- Točnost ±(0,5% +5 A)
- Frekvencijski raspon 40 ... 1000 Hz
- Izmjenična struja AC
- Mjerni raspon 1000 ... 1200 A
- Rezolucija 1 A
- Točnost ±(0,5% +5 A)
- Frekvencijski raspon 40 ... 1000 Hz
- Aktivna snaga
- Mjerni raspon 0 ... 9,999 kW
- Rezolucija 0,001 kW
- Točnost ±(1 % +0,008 kW)
- Aktivna snaga
- Mjerni raspon. 10 kW
- Mjerni raspon od. 99,99 kW
- Rezolucija 0,01 kW
- Točnost ±(1 % +0,08 kW)
- Aktivna snaga
- Mjerni raspon 100 ... 999,9 kW
- Rezolucija 0,1 kW
- Točnost ±(1 % +0,8 kW)
- Aktivna snaga
- Mjerno područje 1 ... 9,999 MW
- Rezolucija 0,001 MW
- Točnost ±(1 % +0,008 MW)
- Reaktivna snaga
- Mjerni raspon 0 ... 9,99 kVAR
- Rezolucija 0,001 kVAR
- Točnost ±(1 % +0,008 kVAR)
- Reaktivna snaga
- Mjerni raspon 10 ... 99,9 kVAR
- Rezolucija 0,01 kVAR
- Točnost ±(1 % + 0,08 kVAR),
- Reaktivna snaga
- Mjerni raspon 100 ... 999,9 kVAR
- Rezolucija 0,1 kVAR
- Točnost ±(1 % +0,8 kVAR)
- Reaktivna snaga
- Mjerni raspon 1 ... 9,9 MVAR
- Rezolucija 0,001 MVAR
- Točnost ±(1 % +0,008 MVAR)
- Fazni kut
- Mjerni raspon -180 ... +180 °
- Rezolucija 0,1°
- Točnost ±1°
- Prividna snaga
- Mjerni raspon 0 ... 9,9 kVA
- Rezolucija 0,001 kVA
- Točnost ±(1 % +0,008 kVA),
- Prividna snaga
- Mjerni raspon 10 ... 99,99 kVA
- Rezolucija 0,01 kVA
- Točnost ±(1 % +0,08 kVA)
- Prividna snaga
- Mjerni raspon 100 ... 999,9 kVA
- Rezolucija 0,1 kVA
- Točnost ±(1 % +0,8 kVA)
- Prividna snaga
- Mjerni raspon 1 ... 9,99 MVA
- Rezolucija 0,001 MVA
- Točnost ±(1 % +0,008 MVA),
- Faktor performansi
- Mjerni raspon 0 ... 1
- Rezolucija 0,01
- Točnost ±0,04
- Učinkovita energija
- Mjerni raspon 0 ... 9,9 kWh
- Rezolucija 0,001 kWh
- Točnost ±(1% +0,008 kWh)
- Učinkovita energija
- Mjerni raspon 10 ... 99,9 kWh
- Rezolucija 0,01 kWh
- Točnost ±(1% +0,08 kWh)
- Učinkovita energija
- Mjerni raspon 100 ... 999,9 kWh
- Rezolucija 0,1 kWh
- Točnost ±(1% +0,8 kWh)
- Učinkovita energija
- Mjerni raspon 1 ... 9,99 MWh
- Rezolucija 0,001 MWh
- Točnost ±(1% +0,008 MWh)
- Prividna energija
- Mjerni raspon 0 ... 9,9 kVAh
- Rezolucija 0,001 kVAh
- Točnost ±(1 % +0,008 kVAh)
- Prividna energija
- Mjerni raspon 10 ... 99,9 kVAh
- Rezolucija 0,01 kVAh
- Točnost ±(1 % +0,08 kVAh)
- Prividna energija
- Mjerni raspon 100 ... 999,9 kVAh
- Rezolucija 0,1 kVAh
- Točnost ±(1 % +0,8 kVAh)
- Prividna energija
- Mjerni raspon 1 ... 9,9 MVAH
- Rezolucija 0,001 MVAH
- Točnost ±(1% +0,008 kVAh)
- Reaktivna energija
- Mjerni raspon 0 ... 9,9 kvarh
- Rezolucija 0,001 kvarh
- Točnost ±(1% +0,008 KVARh)
- Reaktivna energija
- Mjerni raspon 10 ... 99,9 kvarh
- Rezolucija 0,01 kvarh
- Točnost ± (1% + 0,08 KVARh)
- Reaktivna energija
- Mjerni raspon 100 ... 999,9 kvarh
- Rezolucija 0,1 kvarh
- Točnost ±(1% +0,8 KVARh)
- Reaktivna energija
- Mjerni raspon 1 ... 9,99 MVARh
- Rezolucija 0,001 MVARh
- Točnost ±(1% +0,008 KVARH),
- Frekvencija
- Mjerni raspon 45 ... 65 Hz
- Rezolucija 0,1 Hz
- Točnost 0,1 Hz
- Opći tehnički podaci

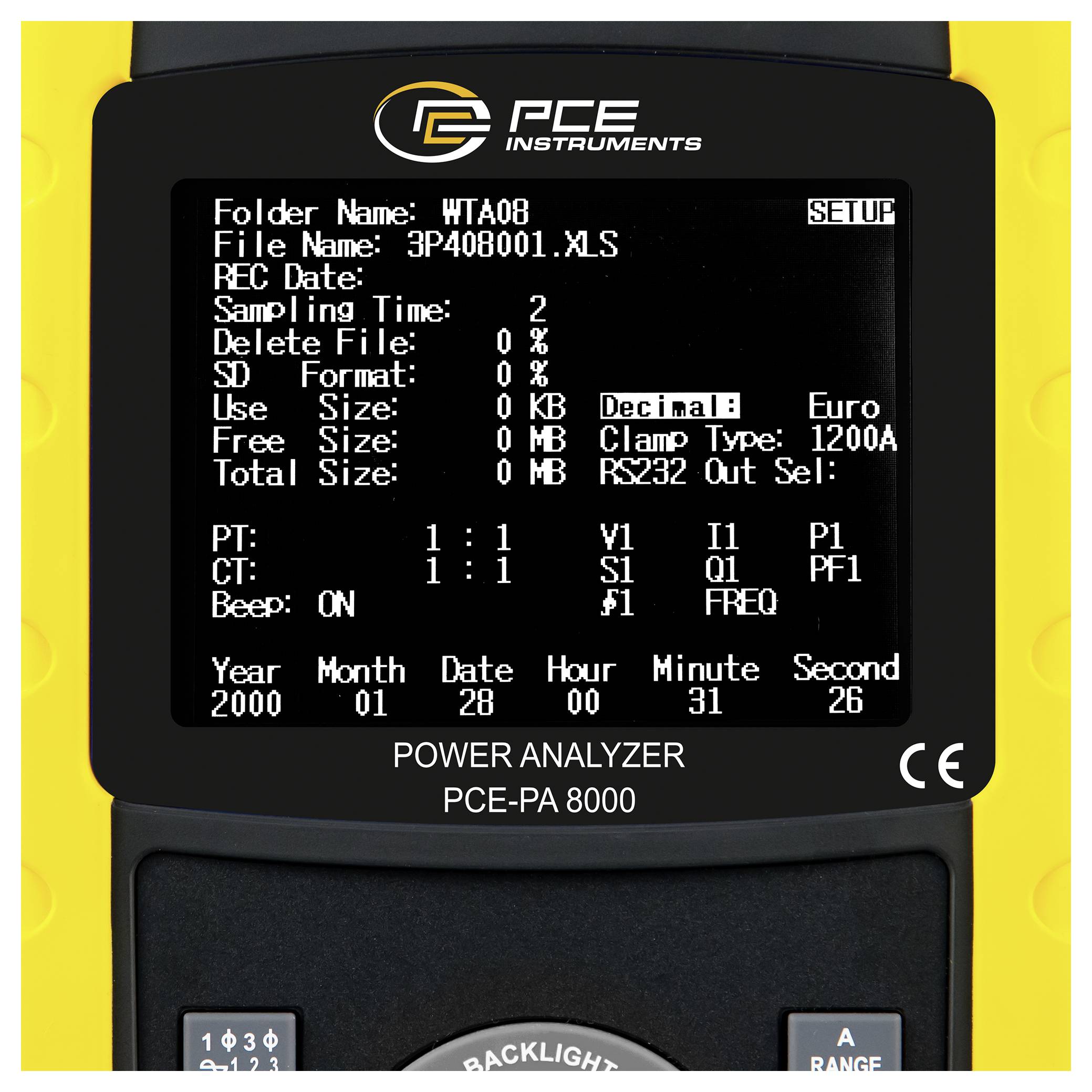

- Mjerne funkcije HOLD
- Vrsta zaslona: LCD s pozadinskim osvjetljenjem
- Veličina zaslona 3,7 inča
- SD kartica kao medij za pohranu
- Kapacitet pohrane 2 GB
- Interval pohrane od 2 sekunde
- Interval skladištenja do 120 minuta.
- USB sučelje, RS232
- Norma(e) IEC 1010
- Potrošnja struje mjernog uređaja: 300 mA DC
- Potrošnja struje strujnih stezaljki 34 mA DC
- Maksimalni promjer kabela 50 mm
- Sigurnosni standard CAT III 600 V
- Zaštita od preopterećenja: Napon AC 720 V / Struja AC 1300 A
- Dimenzije strujnih stezaljki: 210 x 85 x 33 mm
- Odabir mjernog raspona: Automatski, Ručni
- Jezik izbornika: engleski (SAD), engleski (UK)
- Klasa zaštite (uređaj) IP21
- 9V napajanje
- Vrsta utikača: Uređaj - Europlug
- Punjiva baterija 8 x 1,5 V AA baterija, alkalna manganska
- Kapacitet 3000 mAh
- Radni uvjeti 0 ... 50 °C, 0 ... 80% relativne vlažnosti
- Uvjeti skladištenja 0 ... 50 °C, 0 ... 80% relativne vlažnosti
- Dimenzije (D x Š x V) 225 x 125 x 64 mm
- Težina 811,5 g.
- Utikač
Ne
- Vrsta proizvoda
uređaj za analizu mreže
- Kategorija mjerenja
CAT III 600 V
- Prikaz (detalji)
LCD
- Faza prepoznavanja
da (integrirano)
- Zaštitni vodič-prepoznavanje
ne
ISO
- Opskrba naponom
9 V
- dim.
(D x Š x V) 225 x 125 x 64 mm
- Težina
948 g
- Kalibracija
uključujući ISO certifikat o kalibraciji
- Vrsta mjerenja
1-fazno
3-fazno
- Posebne značajke
s funkcijom zapisivača
uklj. strujna kliješta
- Širina
125 mm
- Visina
64 mm
- Dužina
225 mm
- Sučelja
USB
RS-232
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3812650 PCE Instruments PCE-PA 8000-ICA uređaj za analizu mreže Kalibriran po (ISO) 1-fazno, 3-fazno s funkcijom zapisivača, ukl
Upute za rad i sigurnost
Upute za rad i sigurnost 3812650 PCE Instruments PCE-PA 8000-ICA uređaj za analizu mreže Kalibriran po (ISO) 1-fazno, 3-fazno s funkcijom zapisivača, ukl
Opis

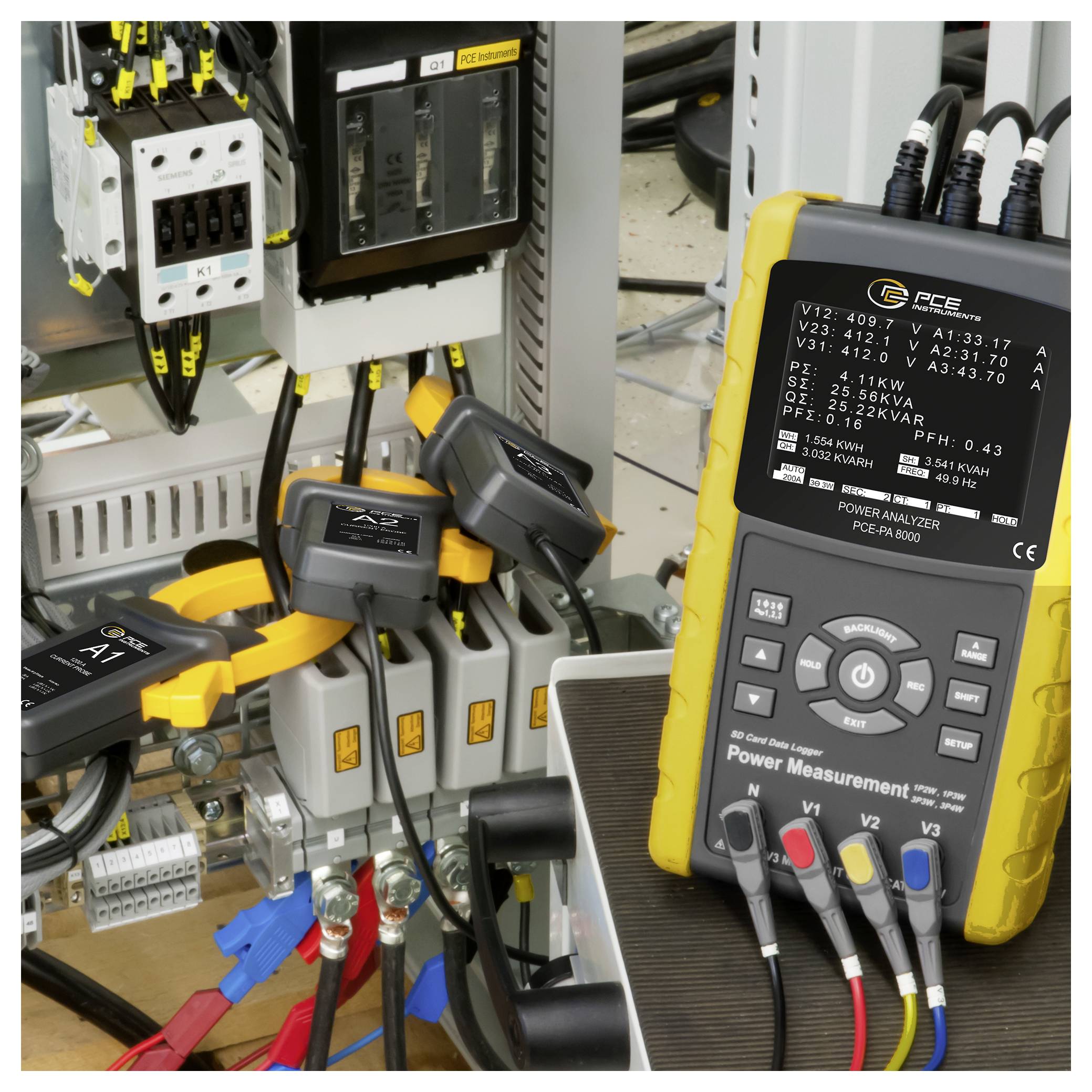

Trofazno brojilo snage omogućuje mjerenje i bilježenje snage u jednofaznom i trofaznom strujnom krugu. Dugoročna mjerenja mogu se provoditi trofaznim mjeračem snage. Mjerni uređaj pohranjuje podatke mjerenja na SD karticu koja se može umetnuti u XLS format. To omogućuje praktičnu analizu podataka mjerenja na računalu. Interval snimanja je od 2 ... 7200 sekundi slobodno se može odabrati.
Mjerač energije može vršiti mjerenja energije, kao i određivati faktor snage i fazni kut. Strujne stezaljke trofaznog brojila snage mogu se koristiti za vodiče promjera do 50 mm. Stoga je mjerni uređaj idealno prikladan za upotrebu u mreži za opskrbu energijom. Veliki 3,7-inčni zaslon omogućuje očitavanje svih mjerenja na prvi pogled. To omogućuje brzu analizu trenutno izmjerenih vrijednosti i pruža pregled struje, napona i potrošnje energije.
Ovaj tekst je strojno preveden.
Mjerač energije može vršiti mjerenja energije, kao i određivati faktor snage i fazni kut. Strujne stezaljke trofaznog brojila snage mogu se koristiti za vodiče promjera do 50 mm. Stoga je mjerni uređaj idealno prikladan za upotrebu u mreži za opskrbu energijom. Veliki 3,7-inčni zaslon omogućuje očitavanje svih mjerenja na prvi pogled. To omogućuje brzu analizu trenutno izmjerenih vrijednosti i pruža pregled struje, napona i potrošnje energije.
Ovaj tekst je strojno preveden.

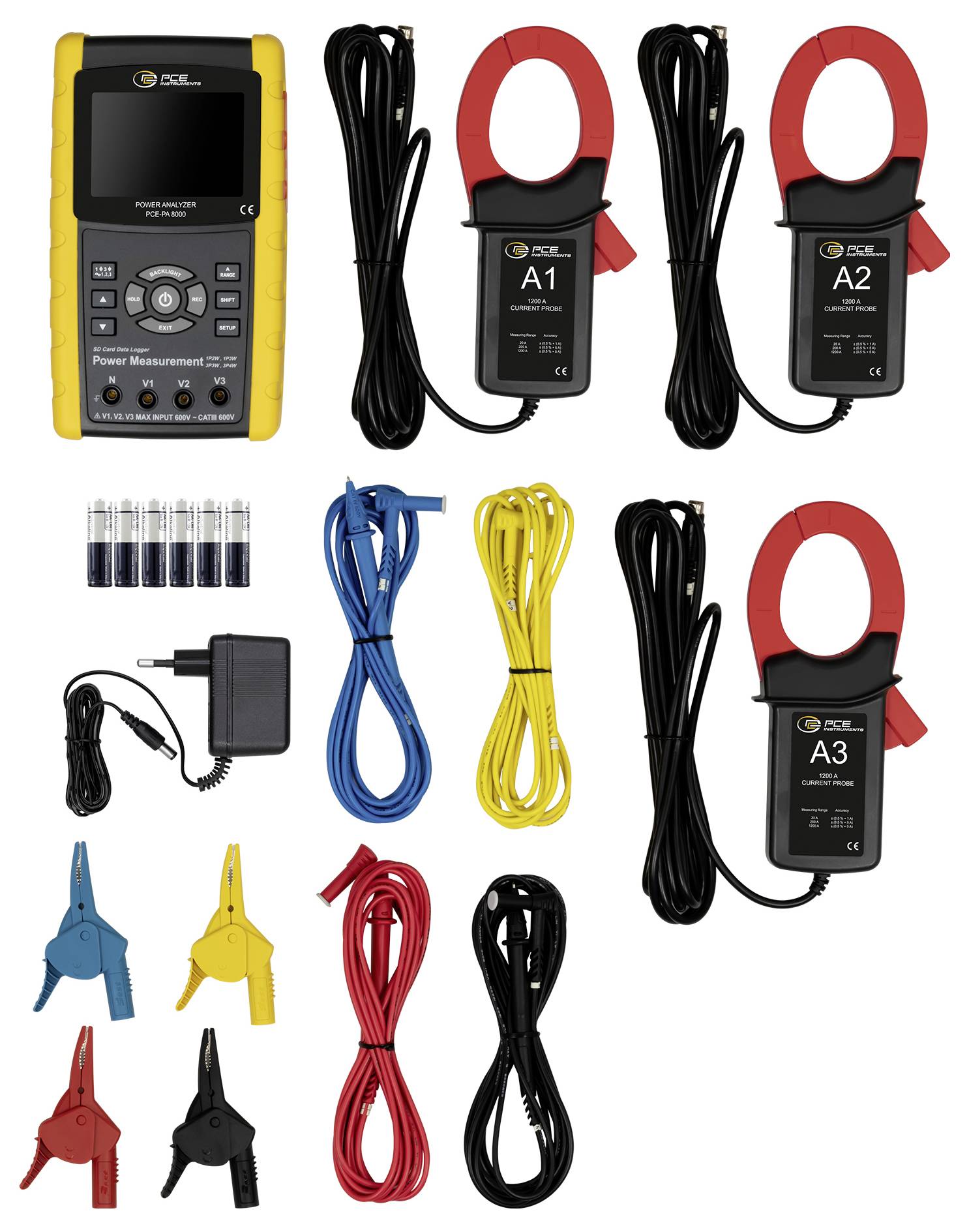

Isporuka uključuje
- 1 x trofazno brojilo snage PCE-PA 8000-ICA

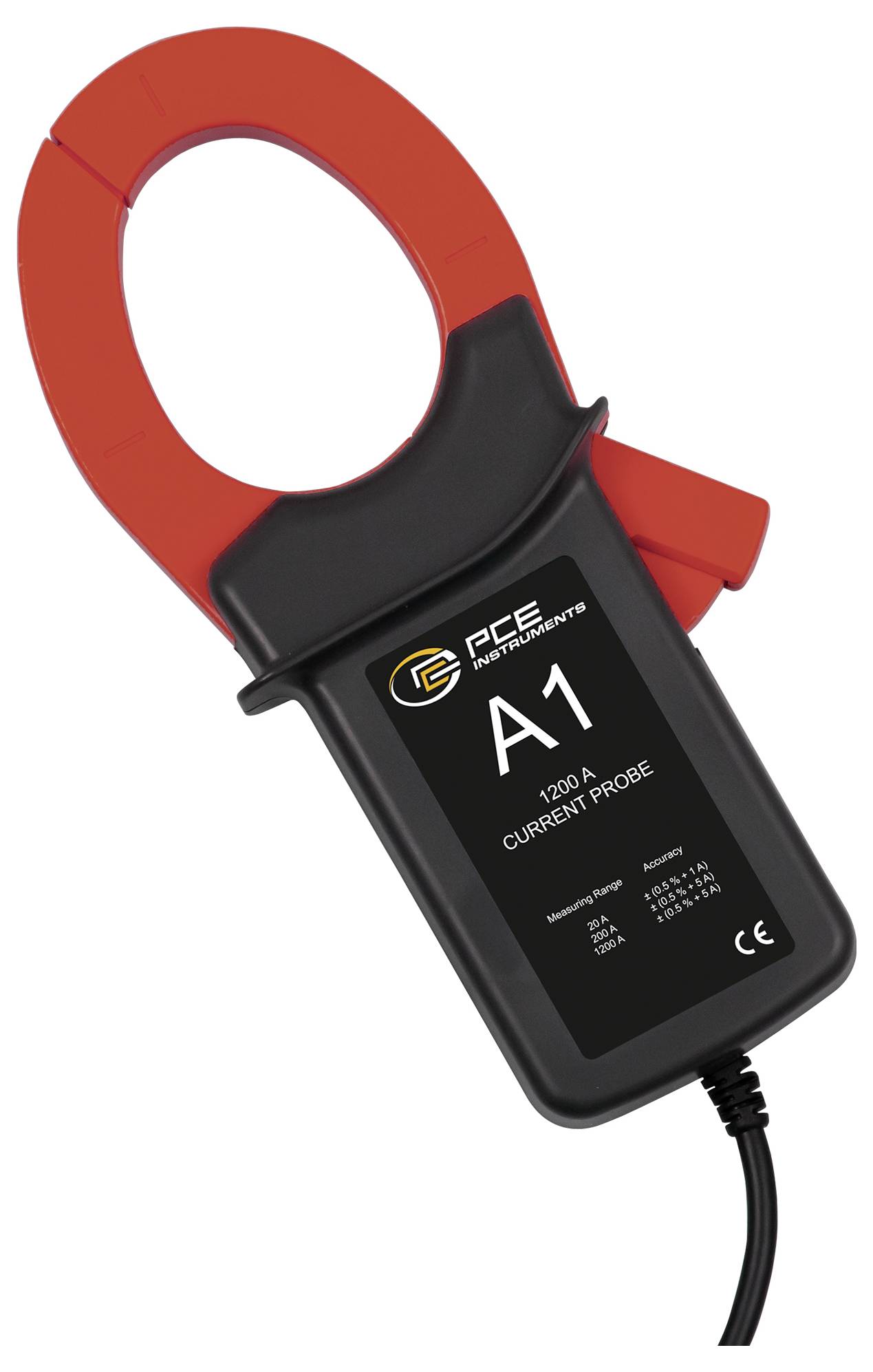

- 3 x strujna stezaljka
- 4 x mjerne žice
- 4 x krokodil štipaljke
- 1 x SD memorijska kartica od 2 GB
- 1 x 9V DC napajanje
- 8 x 1,5 V AA baterija
- 1 x ISO certifikat o kalibraciji
