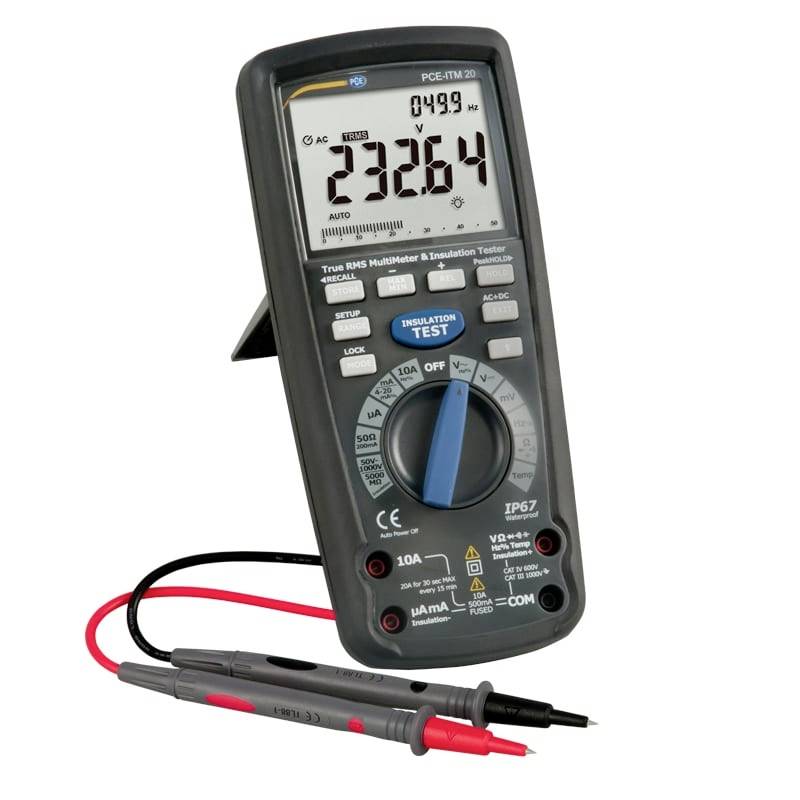

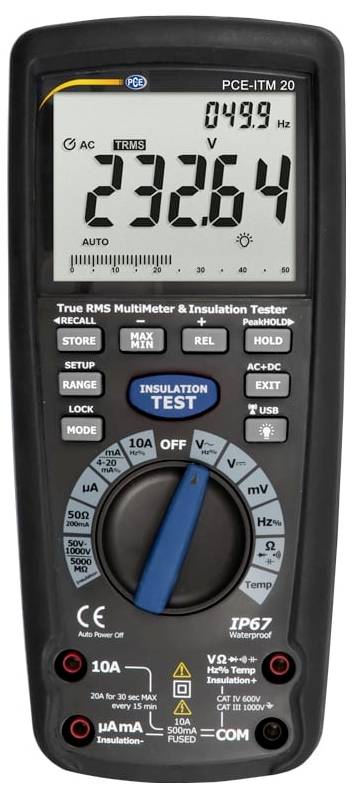

PCE Instruments PCE-ITM 20 ručni multimetar digitalni vodootporni (IP67) CAT IV 600 V
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
37 kom. - zaliha Njemačka
Broj
Ukupno (455,00 € / komad)
455,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Ampermetar PCE-ITM 20
- automatski odabir raspona
- Mjerenje kapaciteta
- integrirani tester izolacije

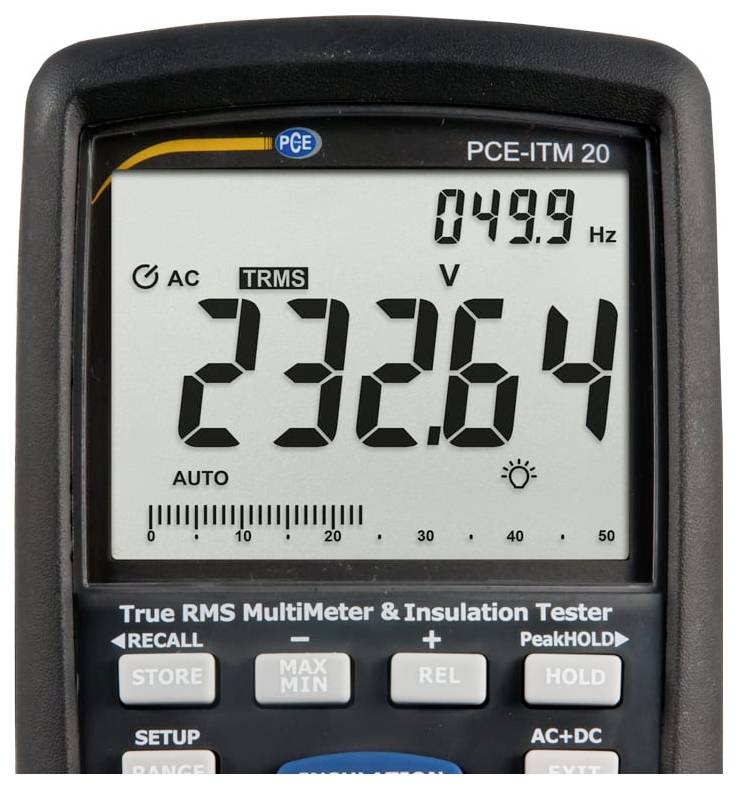

- veliki LCD zaslon
- Pozadinsko osvjetljenje
- Unutarnja memorija
- Funkcija zadržavanja (prikaza) podataka
- prema IEC 1010, CAT III 1000 V, CAT IV 600 V
- Mjerenje frekvencije
Tehnički podaci
- Ispitni napon / ispitna struja ispitivača izolacije
- Mjerno područje
- Rezolucija
- Točnost
- 50V 1mA pri 50kΩ
- 0,01 ... 5 MΩ
- 0,0001 MΩ
- ± (4% + 20 znamenki)
- 5 ... 50 MΩ
- 0,001 MΩ
- ± (4% + 20 znamenki)
- 50 ... 500 MΩ
- 0,01 MΩ
- ± (4% + 20 znamenki)
- 500 ... 1000 MΩ
- 0,1 MΩ neodređeno
- 125 V / 1 mA pri 125 kΩ
- 0,01 ... 5 MΩ
- 0,001 MΩ
- ± (2% + 20 znamenki)
- 5 .... 50 MΩ
- 0,001 MΩ
- ± (2% + 20 znamenki)
- 50 ... 500 MΩ
- 0,01 MΩ
- ± (3% + 20 znamenki)
- 500 .... 5000 MΩ
- 0,1 MΩ
- ± (4% + 20 znamenki)
- 250V / 1mA @ 250kΩ
- 0,01 ... 5 MΩ
- 0,0001 MΩ
- ± (2% + 20 znamenki)
- 5 ... 50 MΩ
- 0,001 MΩ
- ± (2% + 20 znamenki)
- 50 ... 500 MΩ
- 0,01 MΩ
- ± (3% + 20 znamenki)
- 500 ... 5000 MΩ
- 0,1 MΩ
- ± (4% + 20 znamenki)
- 500V / 1mA @ 500kΩ
- 0,01 ... 5 MΩ
- 0,0001 MΩ
- ± (2% + 20 znamenki)
- 5 ... 50 MΩ
- 0,001 MΩ
- ± (2% + 20 znamenki)
- 50 ... 500 MΩ
- 0,01 MΩ
- ± (3% + 20 znamenki)
- 500 ... 5000 MΩ
- 0,1 MΩ
- ± (4% + 20 znamenki)
- 1000V / 1mA @ 1000kΩ
- 0,01 ... 5 MΩ
- 0,0001 MΩ
- ± (2% + 20 znamenki)
- 5 ... 50 MΩ
- 0,001 MΩ
- ± (2% + 20 znamenki)
- 50 ... 500 MΩ
- 0,01 MΩ
- ± (3% + 20 znamenki)
- 500 ... 5000 MΩ
- 0,1 MΩ
- ± (4% + 20 znamenki)
- struja kratkog spoja< 1,5 mA
- Multimetar
- Mjerni raspon Rezolucija Točnost Izmjerena veličina
- 50mV 0,001mV ± (0,06%+ 20 znamenki)
- Istosmjerni napon
- 500 mV 0,01 mV ± (0,06 %+ 6 znamenki) 5 V 0,0001 V ± (0,06 % + 4 znamenke) 50 V 0,001 V ± (0,06 % + 4 znamenke) 500 V 0,01 V ± (0,06 % + 4 znamenke) 1000 V 0,1 V ± (0,1% + 3 znamenke)
- izmjenični napon
- 50 mV 0,001 mV ± (1 % + 50 znamenki) AC + DC 500 mV 0,01 mV ± (1 % + 50 znamenki) 50 .... 1000 Hz 5 V 0,0001 V ± (1 % + 30 znamenki) 50 V 0,001 V ± (1 % + 30 znamenki) 500 V 0,01 V ± (1 % + 30 znamenki) 1000 V 0,1 V ± ( 1 % + 30 znamenki) Navedena točnost odnosi se na 5 ... 100% mjernog raspona
- Mjerni raspon istosmjerne struje Rezolucija Točnost
- 500 µA 0,01 µA ± (0,5 % + 3 znamenke) 5000 µA 0,1 µA ± (0,5 % + 3 znamenke) 50 mA 0,001 mA ± (0,5 % + 3 znamenke) 500 mA 0,01 A ± (0,5 % + 3 znamenke) 10 A 0,001 A ± (0,5% + 3 znamenke)
- Izmjenična struja 500 µA 0,01 µA ± (1% + 30 znamenki) AC + DC 5000 µA 0,1 µA ± (1% + 30 znamenki) 50 .... 1000 Hz 50 mA 0,001 mA ± (1% + 30 znamenki) 500 mA 0,01 A ± (1% + 30 znamenki) 10 A 0,001 A ± (1% + 30 znamenki) Navedena točnost odnosi se na izmjeničnu struju pri 5 .. 100% mjernog raspona
- Otpor Mjerni raspon Rezolucija Točnost
- 50 Ω 0,01 Ω ± (0,2 % + 20 znamenki) 500 Ω 0,1 Ω ± (0,1 % + 10 znamenki) 5 kΩ 0,0001 kΩ ± (0,1 % + 3 znamenke) 50 kΩ 0,001 kΩ ± (0,1 % + 3 znamenke) 500 kΩ 0,01 kΩ ± (0,1 % + 3 znamenke) 5 MΩ 0,001 MΩ ± (1 % + 10 znamenki) 50 MΩ 0,001 MΩ ± (1,5 % + 50 znamenki)
- Kapacitet 50 nF 0,001 nF ± (1,5 % + 50 znamenki) 50 nF 0,01 nF ± (1,5 % + 10 znamenki) 500 nF 0,1 nF ± (1,5 % + 10 znamenki) 5 µF 0,001 µF ± (1,5 % + 5 znamenki) 50 µF 0,01 µF ± (1,5 % + 5 znamenki) 500 µF 0,1 µF ± (1,5 % + 5 znamenki) 5 mF 0,001 mF ± (3 % + 30 znamenki) 10 mF 0,01 mF ± (3 % + 30 znamenki)
- Frekvencija 50 Hz 0,001 Hz ± (0,02 % + 3 znamenke) (Elektronika) 500 Hz 0,01 Hz ± (0,02 % + 3 znamenke) 5 kHz 0,0001 kHz ± (0,02 % + 3 znamenke) 50 kHz 0,001 kHz ± (0,02 % + 3 znamenke) ) 500kHz 0,01kHz ± (0,02% + 3 znamenke) 5MHz 0,0001MHz ± (0,02% + 3 znamenke) 50MHz 0,001MHz ± (0,02% + 3 znamenke) 100MHz 0,01MHz neodređeno
- Osjetljivost: 0,8 V RMS min @ 20%... 80% radnog ciklusa< 100kHz 5V RMS min @ 20% ... 80%> 100kHz
- Raspon mjerenja Razlučivost Točnost Frekvencija (električna)
- 40Hz... 10 kHz 0,01 1 Hz ... ± (0,1%) 0,001 kHz
- Radni ciklus 0,1 ... 99,9% 0,01% ± (1,2% + 2 znamenke)
- Širina impulsa 100 µS ... 100 ms
- Frekvencija: 5 Hz ... 150 kHz
- Temperatura - 58 ... 2462°F 0,1°F ± (0,5% + 7°F) Tip K
- Termopar -50 ... 13350 °C 0,1 °C ± (0,5 % + 3,5 °C) 4 ... 20mA % -25 ... 125% 0,01% ± 50 znamenki
- Otpor 50 Ω Raspon 50 Ω 0,001 Ω ± (1% + 20 brojača) 500 Ω 0,01 Ω ± (1% + 20 brojača) Napon otvorenog kruga: 5 V
- 250 V zaštita od preopterećenja Opće informacije o izolacijskom multimetru
- Memorija 9999 memorijskih točaka
- Kućište Kućište s dva kalupa, IP67 (otporan na vodu i prašinu)
- Test pada 2 m
- Ispitivanje dioda
- Ispitna struja 0,9 mA
- Napon otvorenog kruga 2,8 mA
- Ispitivanje vodljivosti
- Zvučni signal u slučaju otpora< 35 Ω / ispitna struja< 0,35 mA
- Peak detection detekcija> 1ms
- Termopar senzora temperature tipa K
- Ulazna impedancija DC napona:> 10 MΩ
- AC napon:> 9 MΩ AC spojka TRMS
- Širina pojasa AC napon 50 Hz ... 1 kHz vrh
- faktor< 3 at na 500V< 1,5 na 1000V
- Zaslon LCD s 50 000 znamenki osvijetljen trakastim grafikonom
- Automatsko isključivanje nakon 15 minuta mjerenja brzine / ažuriranja
- Prikaz 10Hz
- Napajanje 6 x 1,5 V AA baterija
- Osigurači mA,µA: 0,5 A / 1000 V
- Keramički brzi A: 10 A / 1000 V keramički brzi
- Radni uvjeti 5 ... 40 °C / max 80% RH
- Uvjeti skladištenja -20 ... 60 °C / maksimalno 80% RH
- Maksimalna radna visina 2000 m
- Težina oko 720 g
- Dimenzije 220 x 95 x 50 mm
- Sigurnost EN61010-1 IEC 61010-1 dio 2 (2001) CAT IV 600V, CAT III 1000V UL 61010-1 dio 2 (2004) CAN/CSA C22.2 br. 6110-1 dio 2 (2004) UL 61010B-2- 031 1. dio (2003.)
- Vrsta proizvoda
ručni multimetar
- Mjerno područje A/AC min.
0 µA
- Mjerno područje mjerenja A/AC maks.
500 µA
- Osnovna preciznost ±
1 %
- Visina
50 mm
- Širina
95 mm
- Dužina
220 mm
- Težina
720 g
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT IV 600 V
- Mjerenje struje
AC
- Tip
PCE-ITM 20
- Zaslon
digitalni
- dim.
(D x Š x V) 220 x 95 x 50 mm
- Određene značajke
vodootporni (IP67)
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2452487 PCE Instruments PCE-ITM 20 ručni multimetar digitalni vodootporni (IP67) CAT IV 600 V
Upute za rad i sigurnost
Upute za rad i sigurnost 2452487 PCE Instruments PCE-ITM 20 ručni multimetar digitalni vodootporni (IP67) CAT IV 600 V
Opis
Ampermetar PCE-ITM 20 Multimetar izolacije je multimetar i tester izolacije u jednom mjernom uređaju / ispitni napon do 1000 V / veliki LCD zaslon / mjerenje temperature / mjerenje frekvencije / interna memorija / CAT IV 600 V / IP67 Ovaj izolacijski multimetar PCE- ITM 20 povezuje svestrani izolacijski multimetar s testerom izolacije. Uz uobičajene mjerne varijable kao što su napon, struja i otpor, ovaj izolacijski multimetar opremljen je i mjerenjem frekvencije i kapacitivnosti. Mjerenje temperature također se može izvesti pomoću termoelementa koji je uključen u opseg isporuke. Automatski odabir raspona (autorange) omogućuje brz i siguran rad s izolacijskim multimetrom, dok veliki LCD zaslon s pozadinskim osvjetljenjem osigurava dobru čitljivost. Vrhunac ovog izolacijskog multimetra je integrirani tester izolacije. Uz ispitne napone do 1000 V, mogu se izmjeriti otpori izolacije do 5000 MΩ (5 GΩ). Izolacijski multimetar također može izravno mjeriti PI i DAR vrijednost. To znači da je brzo moguće koristiti izolacijski multimetar za davanje izjave o vrijednosti izolacije uređaja koji se testira. Ovaj izolacijski multimetar također ima internu memoriju. To vam daje mogućnost ponovnog pozivanja spremljenih izmjerenih vrijednosti na zaslonu za naknadnu analizu i njihovo zapisivanje.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- 1 x ampermetar PCE-ITM 20
- 1 x par ispitnih vodova
- 1 x aligator kopča s olovom
- 1 x adapter za termoelemente
- 1 x termoelement tipa K
- 6 x 1,5 V AA baterije
- 1 upute za rukovanje.
