PCE Instruments PCE-HVAC 2 anemometar

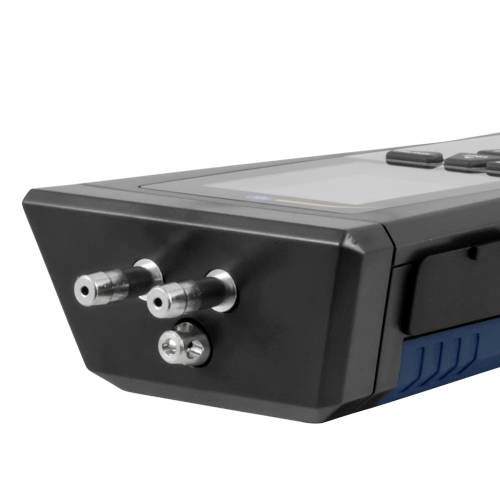

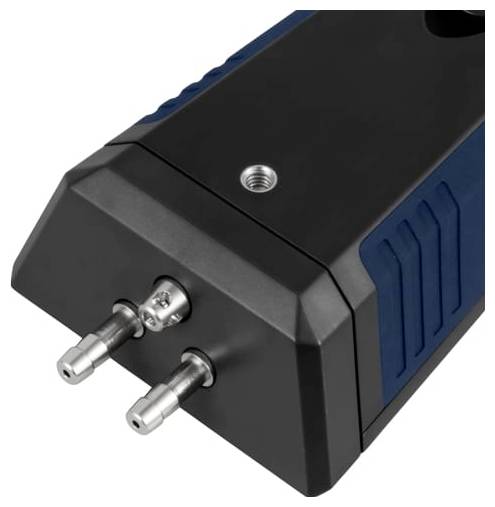

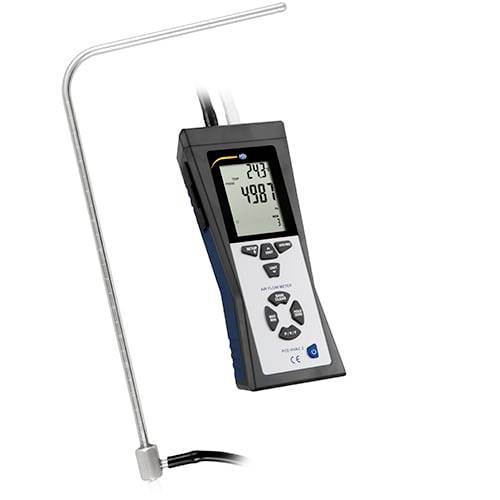

Pitot cijevni anemometar za velike brzine protoka s Pitot cijevi Za brzine protoka do 80 m / s / također određuje diferencijalni tlak, volumni protok, temperaturu / sa pohranom podataka / uključen softver za prijenos u stvarnom vremenu PCE-HVAC-2 je Pitot cijevni anemometar PCE Instruments za mjerenje diferencijalnog tlaka, protoka zraka, brzine i temperature zraka. Anemometar, koji je opremljen kutnom pitot cijevi, posebno je prikladan zahvaljujući svom dizajnu za brzo i precizno određivanje velikih brzina zraka do 80 m/s. Prilikom mjerenja brzine protoka, za ovaj anemometar Pitot cijevi dostupne su različite jedinice (m/s, čvorovi, km/h, mph, ft/min). Pitotova cijev duljine 33,5 centimetara promjera samo osam milimetara pričvršćena na anemometar Pitot cijevi omogućuje korištenje u ograničenim radnim područjima, malim otvorima i cijevnim sustavima. Proizvođač PCE Instruments opremio je mjerni uređaj s nekim praktičnim funkcijama koje ga čine svestranim. Pitotov cijevni anemometar ima navoj na donjoj strani tako da se može montirati na stativ. U ovoj kombinaciji, s dvije slobodne ruke, korisnik ima veću fleksibilnost u rukovanju pitot cijevi. Dva tlačna crijeva uključena u opseg isporuke, svaka duljine 85 centimetara, pričvršćena su na vrh anemometra s pitot cijevi i zatim se mogu spojiti na pitot cijev u obliku slova L. Kako bi se rezultati mjerenja mogli optimalno očitati čak i u nepovoljnim uvjetima osvjetljenja, proizvođač je Pitotov cijevni anemometar opremio velikim LC zaslonom s pozadinskim osvjetljenjem. Interna memorija izmjerenih vrijednosti Pitot cijevnog anemometra nudi mogućnosti pohrane do 99 izmjerenih vrijednosti po parametru. Na taj se način prikupljeni podaci mogu spremiti i dohvatiti u bilo kojem trenutku. Osim toga, Pitot cijevni anemometar omogućuje spremanje maksimalnih i minimalnih vrijednosti. Anemometar ima praktičnu funkciju zadržavanja podataka tako da se rezultati posljednjeg mjerenja mogu ponovno očitati. Mjerenje u stvarnom vremenu može se provesti putem USB sučelja Pitot cijevnog anemometra u kombinaciji sa softverom uključenim u opseg isporuke. Za uštedu baterije proizvođač je opremio mjerni uređaj funkcijom automatskog isključivanja. Pitotov cijevni anemometar se automatski isključuje nakon kratkog vremena kada se ne koristi. Područja primjene Pitot cijevni anemometri Pitot cijevni anemometri prvenstveno se koriste u tehnici klimatizacije i ventilacije. Idealni su, na primjer, za određivanje brzine protoka u ventilacijskim kanalima. Njegove svestrane funkcije čine Pitot cijevni anemometar iz PCE Instruments nezamjenjivim na mnogim drugim mjestima u trgovini, industriji ili pri određivanju velikih brzina vjetra. Robusni mjerni uređaj s ergonomskim kućištem i osvijetljenim zaslonom jamči visoku točnost mjerenja uz jednostavno rukovanje. Pitotov cijevni anemometar tvrtke PCE Instruments može se koristiti fleksibilno i daje precizne rezultate čak i u teškim uvjetima okoline. Neosjetljivost robusne, metalne sonde Pitot cijevi na mehanička naprezanja je dodatni plus. Ova svojstva čine mjerni uređaj pouzdanim suputnikom za tehničare, vodoinstalatere i stručnjake. Funkcionalnost Pitot cijevi Anemometar Pitot cijevi sastoji se od dvije bitne komponente. To uključuje uređaj za mjerenje diferencijalnog tlaka i pitotovu cijev, koja je također poznata kao Prandtlova cijev, dinamička tlačna sonda ili Pitotova cijev. Pitotova cijev je uglavnom metalna cijev u obliku slova L, koja ima rupu na prednjoj strani. Sa strane se nalaze daljnje rupe u prstenu, pomaknute za 90 °. Tlak u provrtima se prenosi na uređaj za mjerenje diferencijalnog tlaka kroz male kanale u metalnoj cijevi, pri čemu se može mjeriti diferencijalni tlak između ukupnog tlaka i statičkog tlaka. Za mjerenje brzine zraka anemometrom s Pitotovom cijevi, Pitotova cijev je postavljena paralelno sa smjerom strujanja i suprotno smjeru strujanja. Ukupni tlak na prednjem otvoru sastoji se od statičkog i dinamičkog tlaka. Statički tlak se mjeri kroz rupe sa strane. Dinamički tlak određuje se iz razlike između ukupnog tlaka i statičkog tlaka s priključenim manometrom diferencijalnog tlaka. Dinamički tlak temelji se na komponenti brzine, koja se može pretvoriti u brzinu protoka prema Bernoullijevoj jednadžbi. Pitotov cijevni anemometar je stoga idealan za određivanje brzine vjetra. Pribor / Servis Kao pribor za Pitot cijevni anemometar PCE-HVAC-2, prikladne Pitot cijevi od nehrđajućeg čelika različitih duljina i promjera dostupne su od proizvođača PCE Instruments. PCE Instruments također nudi ISO kalibracijski certifikat CAL-AM za anemometre, uređaje za mjerenje vjetra ili senzore vjetra za usklađenost s DIN ISO 9000. Potvrde o kalibraciji izdaju se posebno za kupce; godišnja rekalibracija se također može provesti putem PCE Instruments.

Ovaj tekst je strojno preveden.
