Name: PCE Instruments PCE-ET 5000 mjerač uzemljenja
Brand: PCE Instruments
SKU: 2452429
Availability: BackOrder

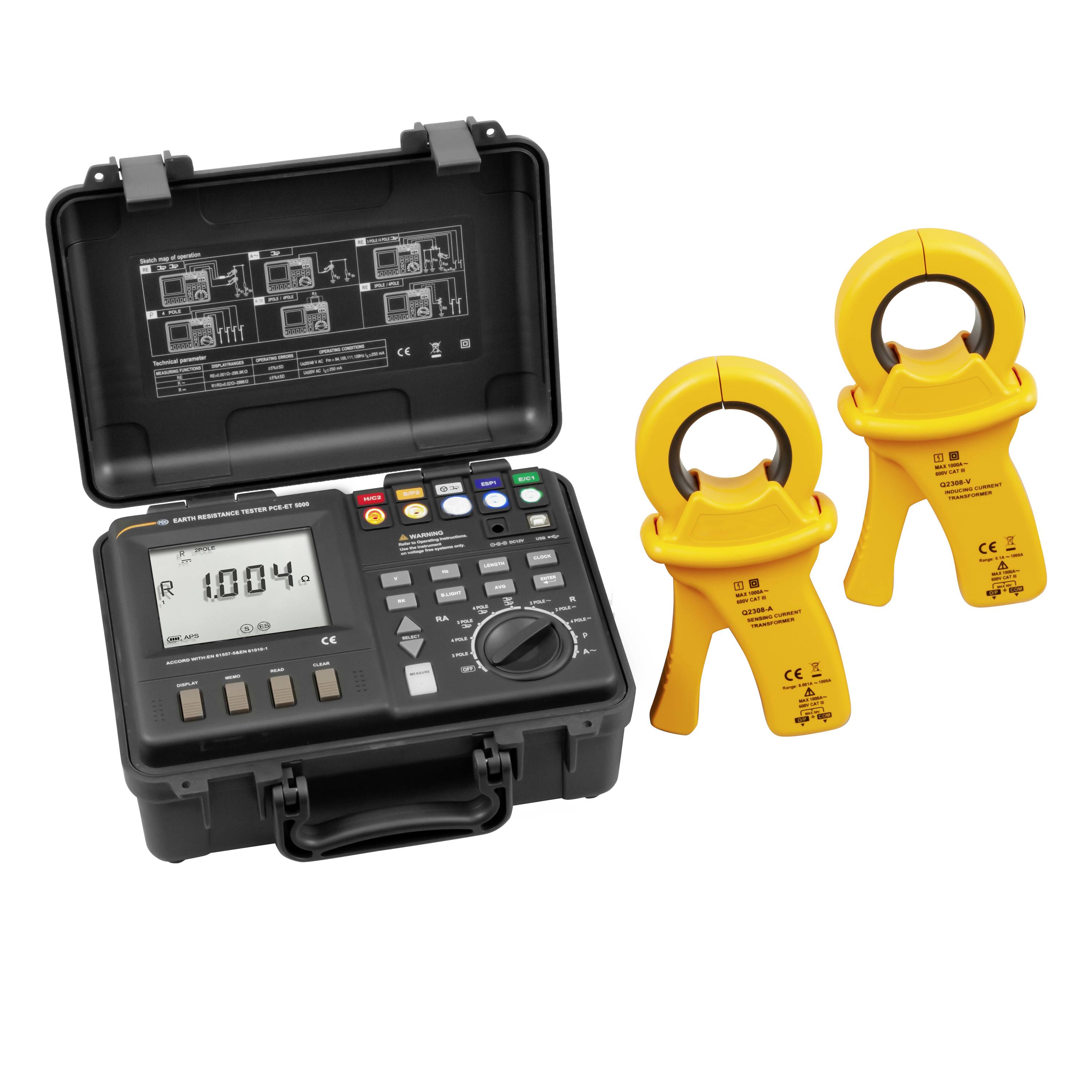

Prijenosni električni tester u tvrdom koferu s dva žuta senzora za stezanje pored njega

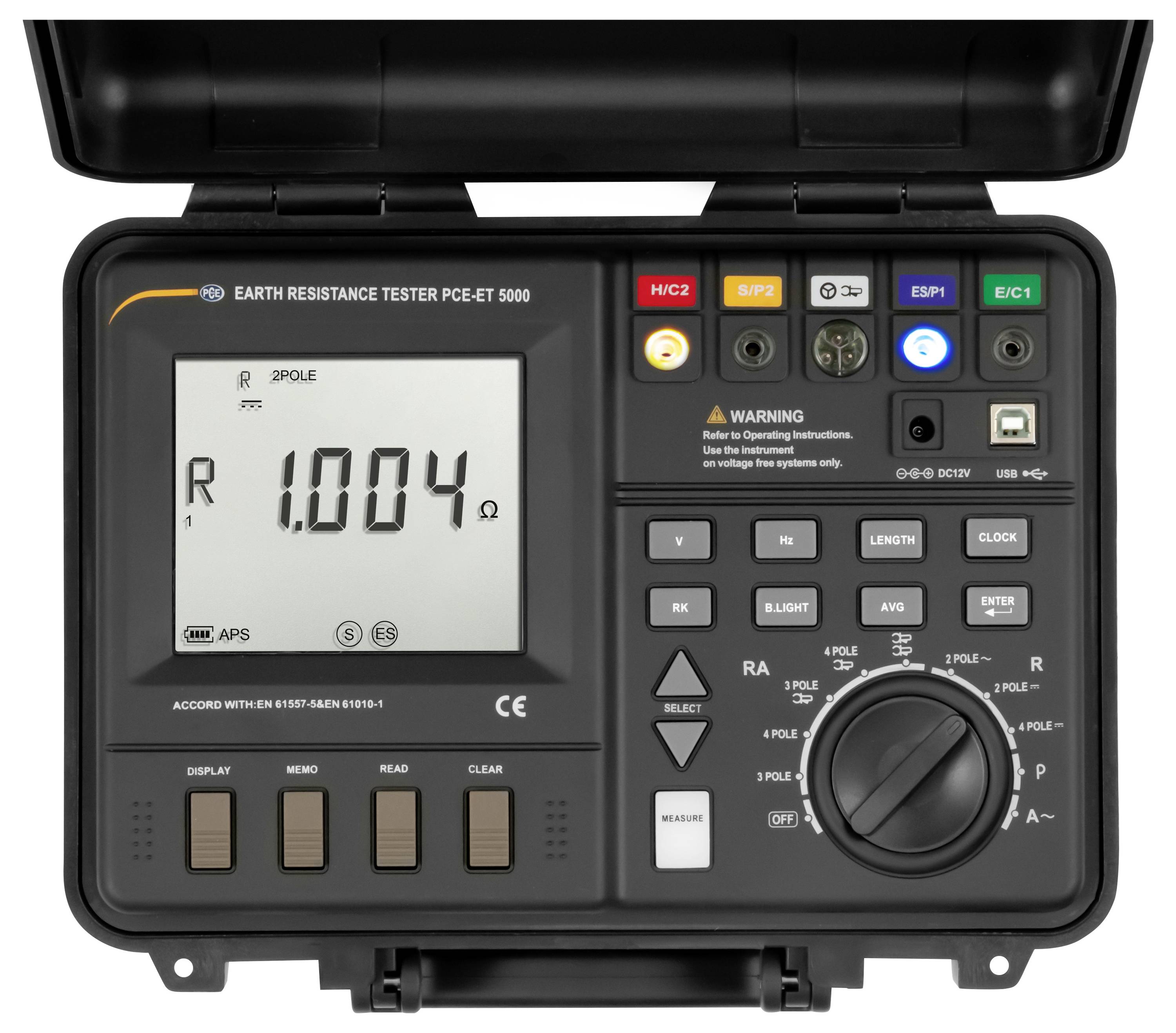

Prijenosni tester otpora uzemljenja s digitalnim zaslonom koji prikazuje 1.004 oma, kontrolne gumbe i rotacijski odabir u zaštitnoj kućištu.

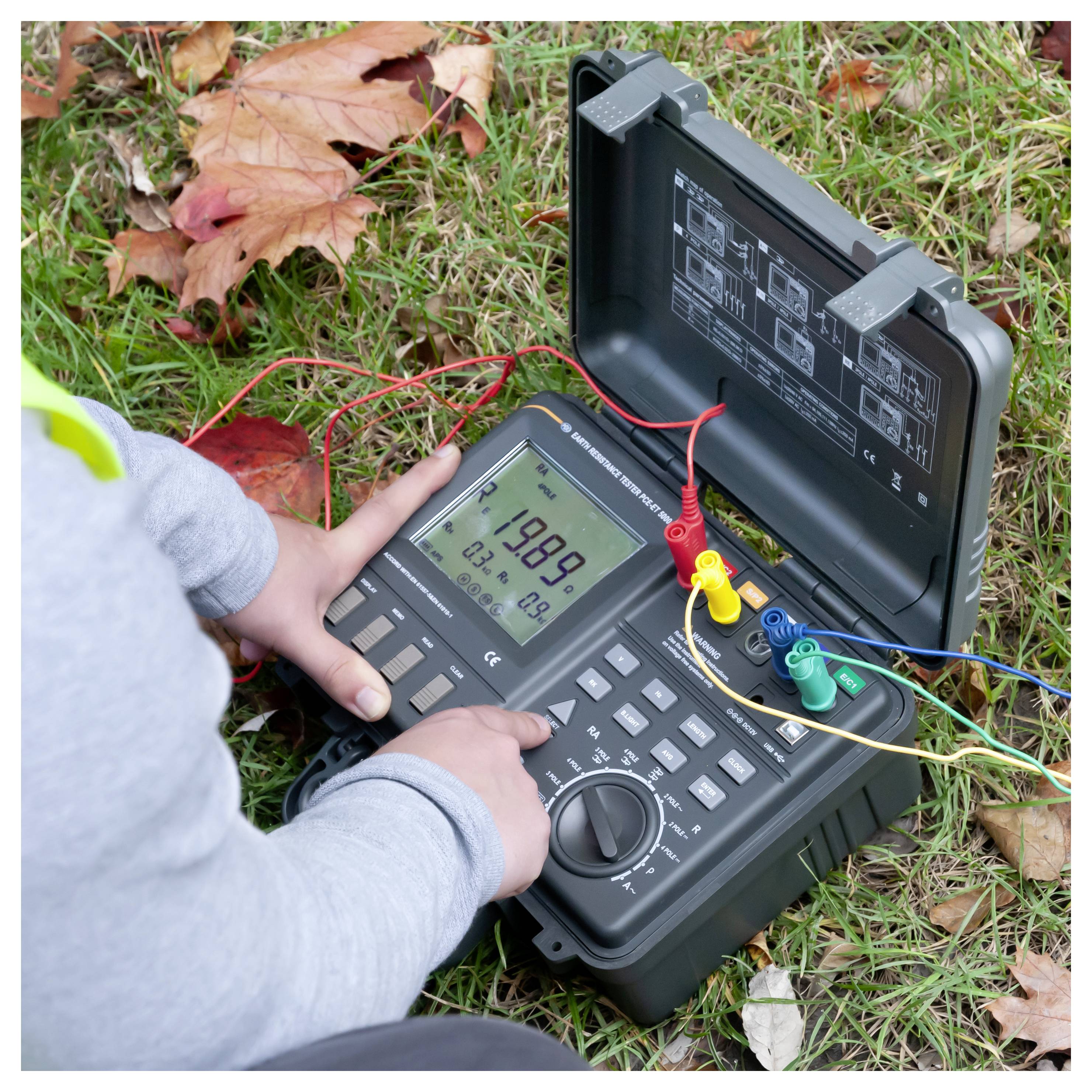

Osoba koja koristi ručni električni mjerni uređaj na otvorenom na travi, s pomičnim sonama spojenim na žice i poklopcem kutije koji prikazuje sheme spojeva.

Radnik u crvenom zaštitnom kacigi i odraznoj prsluku kleči vani, koristeći alate za inspekciju ili popravak instalacija u tlu.

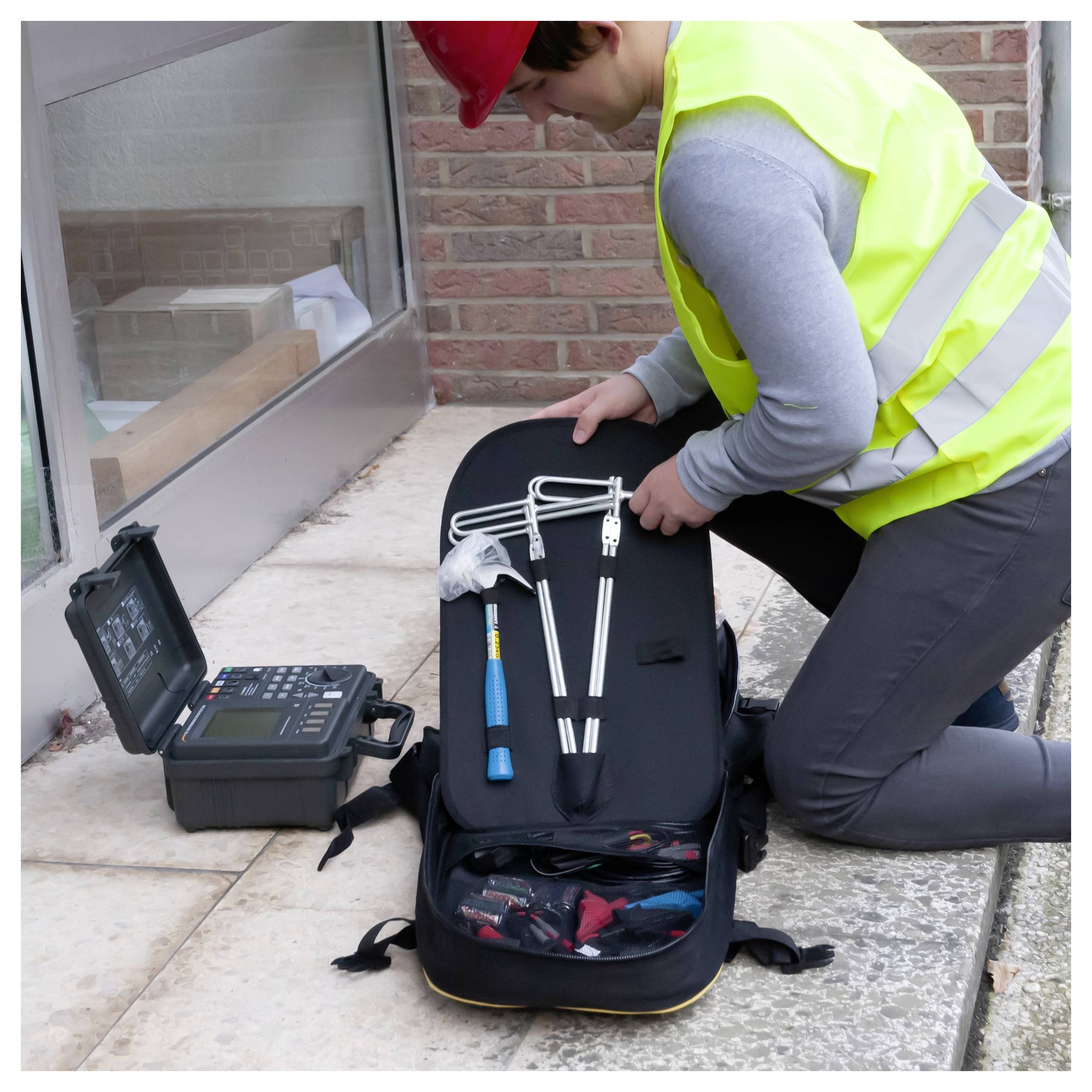

Tehničar kleči s otvorenom torbicom s alatima i inspekciskom opremom pored prozora zgrade, pripremajući se na rad.

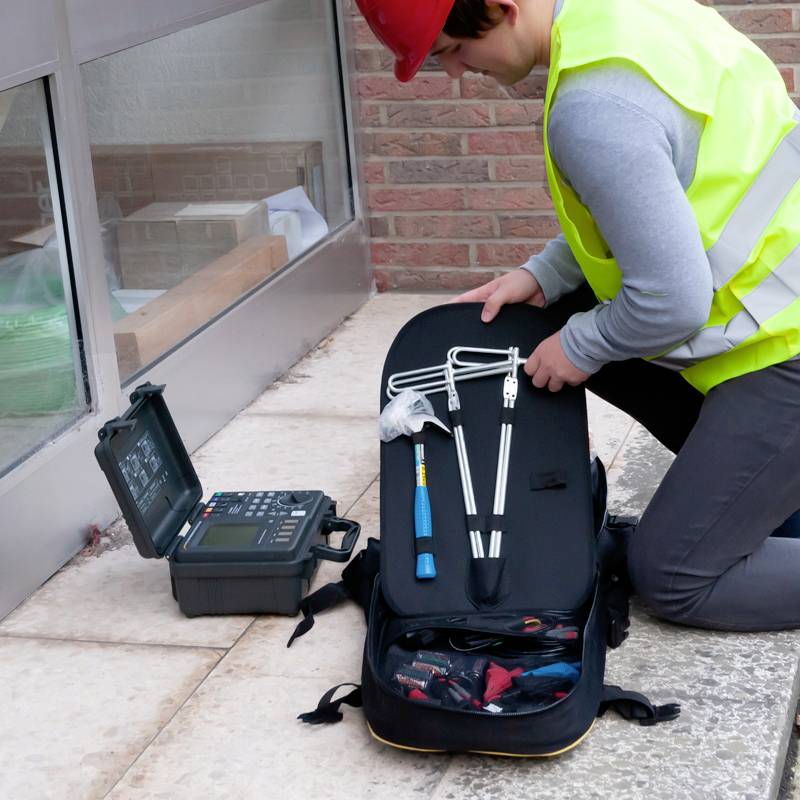

Radnik u reflektirajućem sigurnosnom prsluku i kacigi rukuje mjernim uređajem ispred zgrade. U blizini ima alate i otvoreni uređaj.

Jedna osoba koristi digitalni multimetar vani na travi posutoj jesenskim lišćem. Uređaj prikazuje napon od 19,98 V.

1/7

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,21.12.

Broj

kom. - zaliha Njemačka

Ukupno (4.269,00 € / komad)

4.269,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

PCE Instruments PCE-ET 5000 mjerač uzemljenja

mobilno korištenje zahvaljujući punjivoj bateriji i baterijama
Pohrana podataka za kasniju analizu na računalu
vizualna pomoć za povezivanje za jednostavno rukovanje
Alarm u slučaju neispravnog spajanja mjernog voda
izravno i neizravno mjerenje otpora
Interferentne struje, interferentni napon, frekvencije smetnji

Tehnički podaci

3-polni otpor uzemljenja
Ispitni napon 20,48 VAC
Testna frekvencija 94Hz, 105Hz, 111Hz, 128Hz,
AFC
Struja kratkog spoja 250mA
Vrijeme testa 26 sekundi
Otpor sonde Rs< 100 kΩ
Otpor pomoćnog uzemljenja Rh< 100 kΩ
Razlučivost 0,001Ω
Mjerni raspon Re 0,02 Ω ... 300 kΩ
Preciznost ±(5% + 10 znamenki)
PDV< 24v
fst 16 ... 400 Hz
Točnost se mjeri u rasponu od 0 ... 28°C,< 80% RH (bez kondenzacije) zajamčeno. vrijeme reakcije< 15 sekundi (vrijeme potrebno za postizanje navedene točnosti nakon početka mjerenja s isključenom funkcijom izračunavanja prosjeka.)
4-polni otpornik za uzemljenje
Ispitni napon 20,48 VAC
Testna frekvencija 94Hz, 105Hz, 111Hz, 128Hz, AFC
Struja kratkog spoja 250mA
Vrijeme testiranja 30 sekundi
Otpor sonde Rs< 100 kΩ
Otpor pomoćnog uzemljenja Rh< 100 kΩ
Razlučivost 0,001Ω
Mjerni raspon Re 0,02 Ω ... 300 kΩ
Preciznost ±(5% + 10 znamenki)
PDV< 24v
fst 16 ... 400 Hz
Točnost se mjeri u rasponu od 0 ... 28°C,< 80% RH (bez kondenzacije) zajamčeno.
vrijeme reakcije< 25 sekundi (vrijeme potrebno za postizanje navedene točnosti nakon početka mjerenja s isključenom funkcijom izračunavanja prosjeka.)
3-polni otpornik za uzemljenje sa strujnim stezaljkama
Ispitni napon 20,48 VAC
Testna frekvencija 94Hz, 105Hz, 111Hz, 128Hz, AFC
Struja kratkog spoja 250mA
Vrijeme testa 26 sekundi
Otpor sonde Rs< 100 kΩ
Otpor pomoćnog uzemljenja Rh< 100 kΩ
Razlučivost 0,001Ω
Mjerni raspon Re 0,02 Ω ... 20kΩ
Preciznost ±(5% + 10 znamenki)
PDV< 24v
fst 16 ... 400 Hz
Točnost se mjeri u rasponu od 0 ... 28°C,< 80% RH (bez kondenzacije) zajamčeno. vrijeme reakcije< 25 sekundi (vrijeme potrebno za postizanje navedene točnosti nakon početka mjerenja s isključenom funkcijom izračunavanja prosjeka.)
Ako je struja na strujnim kliještima preniska, mjerenje se može prekinuti. 4-polni otpor uzemljenja sa strujnim stezaljkama Ispitni napon 20, 48 V AC Ispitna frekvencija 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Struja kratkog spoja 250mA
Vrijeme testa 26 sekundi
Otpor sonde Rs< 100 kΩ
Otpor pomoćnog uzemljenja Rh< 100 kΩ
Razlučivost 0,001Ω
Mjerni raspon Re 0,02 Ω ... 20kΩ
Točnost ±(5% + 10 znamenki) Ust< 24V Fst 16 ... 400 Hz
Točnost se mjeri u rasponu od 0 ... 28°C,< 80% RH (bez kondenzacije) zajamčeno. vrijeme reakcije< 25 sekundi (vrijeme potrebno za postizanje navedene točnosti nakon početka mjerenja s isključenom funkcijom izračunavanja prosjeka.)
Ako je struja na strujnim kliještima preniska, mjerenje se može prekinuti. Otpor uzemljenja samo sa strujnim stezaljkama
Ispitni napon 48 VAC
Frekvencija ispitivanja 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC struja kratkog spoja 250 mA Vrijeme ispitivanja 26 sekundi Mjerni raspon Re 0,02 Ω ... 150 Ω
Razlučivost 0,001Ω
Točnost ±(5% + 10 znamenki) Ust< 24V Fst 16 ... 400 Hz
Točnost se mjeri u rasponu od 0 ... 28°C,< 80% RH (bez kondenzacije) zajamčeno. vrijeme reakcije< 25 sekundi (vrijeme potrebno za postizanje navedene točnosti nakon početka mjerenja s isključenom funkcijom izračunavanja prosjeka.)
Ako je struja na strujnim kliještima preniska, mjerenje se može prekinuti. Otpor uzemljenja (otpor udaljenosti) Ispitni napon 20,48 V AC Ispitna frekvencija 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Struja kratkog spoja 250 mA Vrijeme ispitivanja 26 sekundi Razlučivost 0,001 Ω * m Mjerni raspon Re 0,02 Ω ... 1000kΩ * m
Preciznost ±(5% + 10 znamenki) 2-polno mjerenje otpora (AC)
Ispitni napon 20 VAC
Ispitna frekvencija 94Hz, 105Hz, 111Hz, 128Hz, AFC struja kratkog spoja 250mA
Vrijeme testa 26 sekundi
Mjerni raspon Re 0,02 Ω ... 300 kΩ
Razlučivost 0,001Ω
Točnost ±(5% + 10 znamenki) Ust< 24V Fst 16 ... 400 Hz 2-polno mjerenje otpora (DC) Ispitni napon 20 V DC
Struja kratkog spoja 250 mA Vrijeme ispitivanja 26 sekundi Mjerni raspon Re 0,02 ... 3kΩ
Razlučivost 0,001Ω
Točnost ±(5% + 10 znamenki) Ust< 3V Fst 16 ... 400 Hz
4-polno mjerenje otpora (DC)
Ispitni napon 20 V DC
Struja kratkog spoja 250mA
Vrijeme testa 26 sekundi
Mjerni raspon Re 0,02 Ω ... 3kΩ
Razlučivost 0,001Ω
Točnost ±(5% + 10 znamenki) Ust< 3V Fst 16 ... 400 Hz
line kompenzacija
Ispitni napon 20,48 VAC
Ispitna frekvencija 94Hz, 105Hz 111Hz, 128Hz, AFC struja kratkog spoja 250mA
Vrijeme testa 26 sekundi
Razlučivost 0,001Ω
Mjerni raspon Re 0,02 Ω ... 30Ω
Točnost ±(3% + 10 znamenki) Ust< 24V Fst 16 ... 400 Hz
napon smetnje
Mjerni raspon ±50 V DC 1 ... 50VAC
Rezolucija 0.1V
Preciznost ±(5 % + 5 znamenki) Struja smetnji Mjerni raspon 20 mA ... 2 A
Rezolucija 1mA
Točnost ±(5% + 5 znamenki)
frekvencija smetnji
Mjerni raspon 16 ... 400 Hz
Rezolucija 1Hz
Točnost ±(1% + 10 znamenki)
Ostale specifikacije Pohrana podataka 100
Izmjerene vrijednosti radni uvjeti 0 ... 40 °C,< 80% RH (ne kondenzira se)
Uvjeti okoline za punjenje baterije 10 ... 40 °C,< 80% RH (bez kondenzacije) uvjeti skladištenja -10 ... 50 °C,< 90% RH (bez kondenzacije) Uvjeti skladištenja baterije -20 ... 30 °C,< 80% RH (bez kondenzacije) nadmorska visina skladištenja< 12 000 m
radna visina< 2000 m
Promjer stege 51 mm
Zaslon LCD s pozadinskim osvjetljenjem, zaslon s 9999 znamenki Prekoračen mjerni raspon> LIMIT prikaz ispod mjernog raspona - mjerna frekvencija otpor uzemljenja / struja curenja 1 Hz (ako je aktivirana funkcija prosječne vrijednosti: jedna vrijednost svake četiri sekunde)
Mjerna frekvencija mjerenja napona 2 Hz Mjerna frekvencija interferencije napona 4 Hz Mjerna frekvencija interferencije frekvencije 1 Hz Mjerna frekvencija interferencije struje 1 Hz Sučelja mjerni priključak: E, ES, S, H, stezni priključak USB-B, priključak za punjenje Napajanje baterije 6 x 1,5 VD LR14 baterije Napajanje punjiva baterija 1 x 7,2 V nikal-metal hidridni paket baterija Napajanje naponom Mrežna jedinica Primar: 100 ... 240V, 50... 60 Hz Sekundar: 12 V, 3 A maksimalna potrošnja energije s mrežnim adapterom 15 VA maksimalna potrošnja energije s baterijom ili punjivom baterijom 6 VA vrijeme rada u baterijskom radu približno 5 sati vrijeme rada na bateriji približno 9 sati (bez pozadinskog osvjetljenja) maksimalni unos napon maksimalni ulazni napon u odnosu na uzemljenje 300 V rms (CAT III) Čvrstoća izolacije 6880 V AC: 15 sekundi Zaštita od prenapona 250 V AC između priključaka Dimenzije 260 x 125 x 280 mm Težina približno 2,5 kg Sigurnosni standardi: EN61010-1:2001 , EN61010-031:2002 Stupanj onečišćenja 2, CAT III 300V, EMC: EN61000-3-2:2000, IEC61326-1:1997 A

Vrsta proizvoda: mjerač uzemljenja

Sučelja: USB

: tvornički standard (vlastiti)

dim.: (D x Š x V) 260 x 125 x 280 mm

Težina: 2.5 kg

Prikaz: LCD

Težina, napomena: oko

Sadržaj: 1 St.

Kategorija mjerenja: CAT III

Mjerna metoda: šiljak za tlo

Širina: 125 mm

Visina: 280 mm

Dužina: 260 mm

Tip: PCE-ET 5000

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2452429 PCE Instruments PCE-ET 5000 mjerač uzemljenja

Upute za rad i sigurnost

Upute za rad i sigurnost 2452429 PCE Instruments PCE-ET 5000 mjerač uzemljenja

Opis

Mjerilo za uzemljenje s memorijom / mobilna upotreba moguća zahvaljujući punjivoj bateriji / mjerenje otpora / ispitivanje zaštitnog vodiča / vizualna pomoć za povezivanje / ispitivanje gromobrana / pozadinsko osvjetljenje. S ovim mjeračem uzemljenja može se provesti širok raspon mjerenja otpora. S mjeračem za uzemljenje moguće je provesti normalno mjerenje otpora za 2- ili 4-polne aplikacije. Također je moguće koristiti mjerač uzemljenja za određivanje otpora uzemljenja. Za mjerenje otpora uzemljenja, odgovarajući šiljci uzemljenja uključeni su u opseg isporuke uzemljivača. Ovi šiljci za uzemljenje mogu se jednostavno spojiti na nož za uzemljenje pomoću zasebnog isporučenog kabela od 20 metara. Druga važna mjerna funkcija je npr. mjerenje otpora na gromobranima. Ovo mjerenje se koristi za provjeru gromobrana u školama ili sveučilišnim zgradama, na primjer, i od temeljne je važnosti kako bi se preusmjerio mogući udar groma u tlo. Ovim uzemljivačem se tako može utvrditi je li gromobran pravilno spojen na uzemljenje i ima li ispravnu vrijednost otpora za preusmjeravanje munje u zemlju. Kako bi se jamčilo savršeno mjerenje, mjerač uzemljenja ima detekciju mjernog priključka. Nakon što je operater postavio mjerač uzemljenja na željenu funkciju mjerenja, priključci koje treba koristiti svijetle. Ako je operater odabrao pogrešan priključak, nož za uzemljenje to operateru signalizira i zvučno i vizualno. Istodobno, mjerenje uzemljivačem se odbija sve dok se ispitna postavka ispravno ne poveže. To uvelike ograničava netočna mjerenja inteligentnog uzemljivača. Uzemljivač također ima memoriju. To znači da se nakon mjerenja mjerni podaci mogu prenijeti s uzemljivača na računalo i procijeniti.
