Chauvin Arnoux C.A 6472 + C.A 6474 mjerač uzemljenja
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
2 kom. - zaliha Njemačka
Broj
Ukupno (12.749,00 € / komad)
12.749,00 €
plus 10,25 €
sa PDV-om
Dostupno još samo 2 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Chauvin Arnoux C.A 6472 + C.A 6474 mjerač uzemljenja
- Provjerite uzemljenje visokonaponskih stupova sigurno u radu u rekordnom vremenu
- Postavite 4 fleksibilna strujna transformatora AmpFLEX oko nogu jarbola za mjerenje otpora zemlje
- Sa samo jednim mjerenjem: ukupna impedancija linije, otpor uzemljenja dotičnog jarbola, otpor svakog pojedinog postolja jarbola, impedancija vodiča lanca preko uzemljene žice
Tehnički podaci
- Vrsta proizvoda
mjerač uzemljenja
tvornički standard (vlastiti)
- Mjerno područje otpora
0,001 Ω do 99,99 kΩ
IP53
- dim.
(D x Š x V) 25 x 12.8 x 27.2 cm
- Težina
5.5 kg
- Prikaz
digitalni
LCD
- Sadržaj
1 St.
- Kategorija mjerenja
CAT IV
- Mjerna metoda
šiljak za tlo
kliješta
- Širina
12.8 cm
- Visina
27.2 cm
- Dužina
25 cm
- Tip
C.A 6472 + C.A 6474
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2372238 Chauvin Arnoux C.A 6472 + C.A 6474 mjerač uzemljenja
Upute za rad i sigurnost
Upute za rad i sigurnost 2372238 Chauvin Arnoux C.A 6472 + C.A 6474 mjerač uzemljenja
Opis
Visokonaponski piloni obično imaju na vrhu žicu za uzemljenje, tako da se, na primjer, u slučaju udara groma, struja može preusmjeriti u zemlju putem dna jarbola. Svi se jarboli ne uzemljuju samo preko osnove jarbola, već i paralelno preko
Zemaljsko uže sa svim ostalim jarbolima. Mjerenje odgovarajućeg glavnog uzemljenja pomoću 3-polne metode bilo bi stoga moguće samo ako je uzemljena žica prekinuta - dugotrajna i opasna materija.

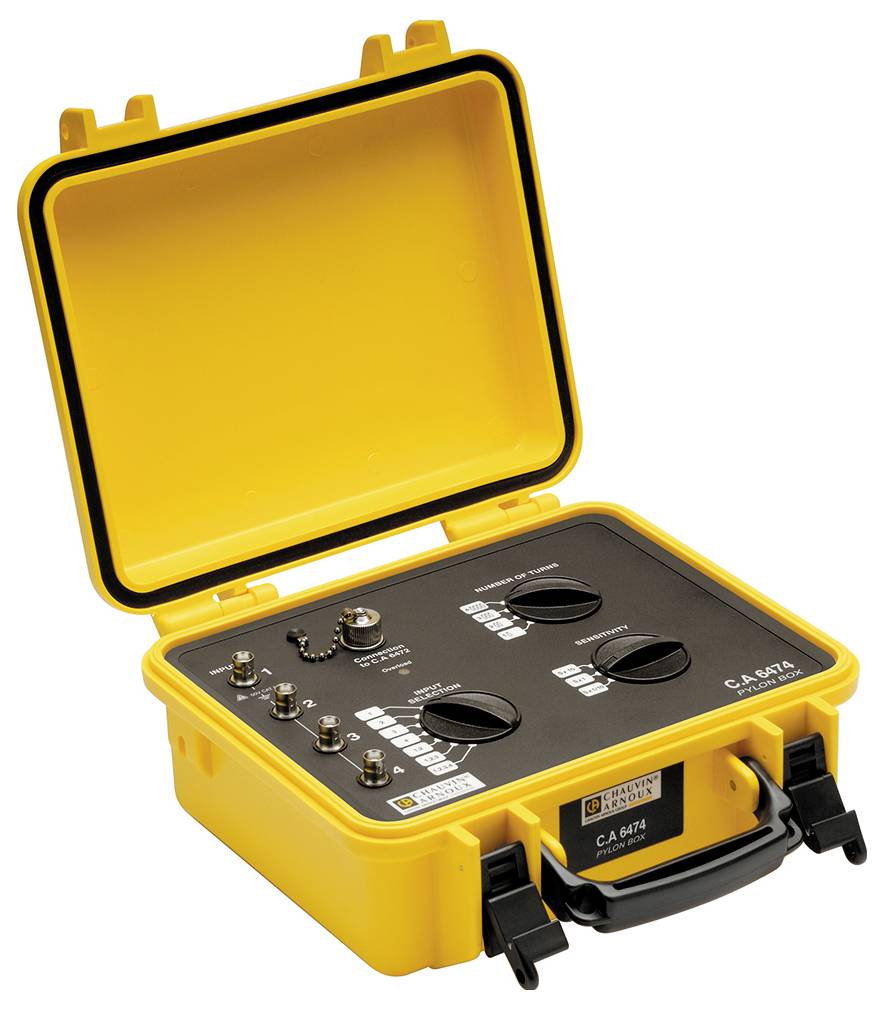

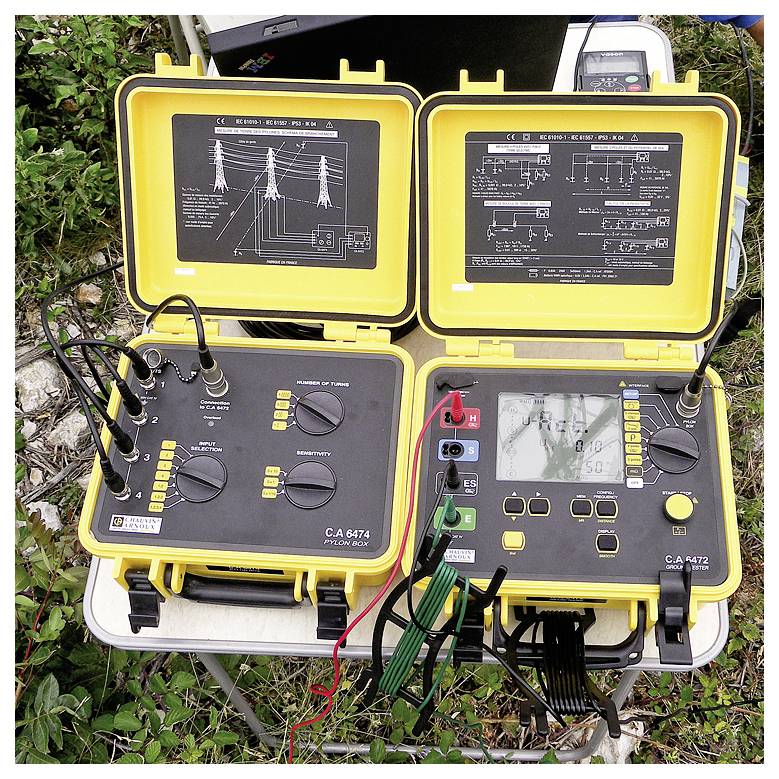

Uz CA 6472 i Pylon Box CA 6474 - vektorsku jedinicu za obradu do 4 fleksibilna strujna transformatora AmpFLEX - mjerenja uzemljenja na naponskim stupovima uzemljivačkom žicom moguća su u bilo kojem trenutku, tijekom rada i bez prekida. Do
Do 4 fleksibilna strujna transformatora AmpFLEX postavljena su oko nogu jarbola, a otpor uzemljenja - a također i impedancija sa frekvencijskim signalom do 5 kHz - može se izmjeriti bez problema i bez ikakvog rizika.
Fleksibilni transformatori struje AmpFLEX omogućuju mjerenja na jarbolima različitih izvedbi.
Svi bitni parametri mogu se odrediti samo jednim mjerenjem:
- ukupna impedancija linije
- Otpor uzemljenja dotičnog jarbola
- Otpor svake pojedinačne noge jarbola
- Impedancija lančanog vodiča preko uzemljenja
Ovaj tekst je strojno preveden.
Zemaljsko uže sa svim ostalim jarbolima. Mjerenje odgovarajućeg glavnog uzemljenja pomoću 3-polne metode bilo bi stoga moguće samo ako je uzemljena žica prekinuta - dugotrajna i opasna materija.
Uz CA 6472 i Pylon Box CA 6474 - vektorsku jedinicu za obradu do 4 fleksibilna strujna transformatora AmpFLEX - mjerenja uzemljenja na naponskim stupovima uzemljivačkom žicom moguća su u bilo kojem trenutku, tijekom rada i bez prekida. Do
Do 4 fleksibilna strujna transformatora AmpFLEX postavljena su oko nogu jarbola, a otpor uzemljenja - a također i impedancija sa frekvencijskim signalom do 5 kHz - može se izmjeriti bez problema i bez ikakvog rizika.
Fleksibilni transformatori struje AmpFLEX omogućuju mjerenja na jarbolima različitih izvedbi.
Svi bitni parametri mogu se odrediti samo jednim mjerenjem:
- ukupna impedancija linije
- Otpor uzemljenja dotičnog jarbola
- Otpor svake pojedinačne noge jarbola
- Impedancija lančanog vodiča preko uzemljenja
Ovaj tekst je strojno preveden.

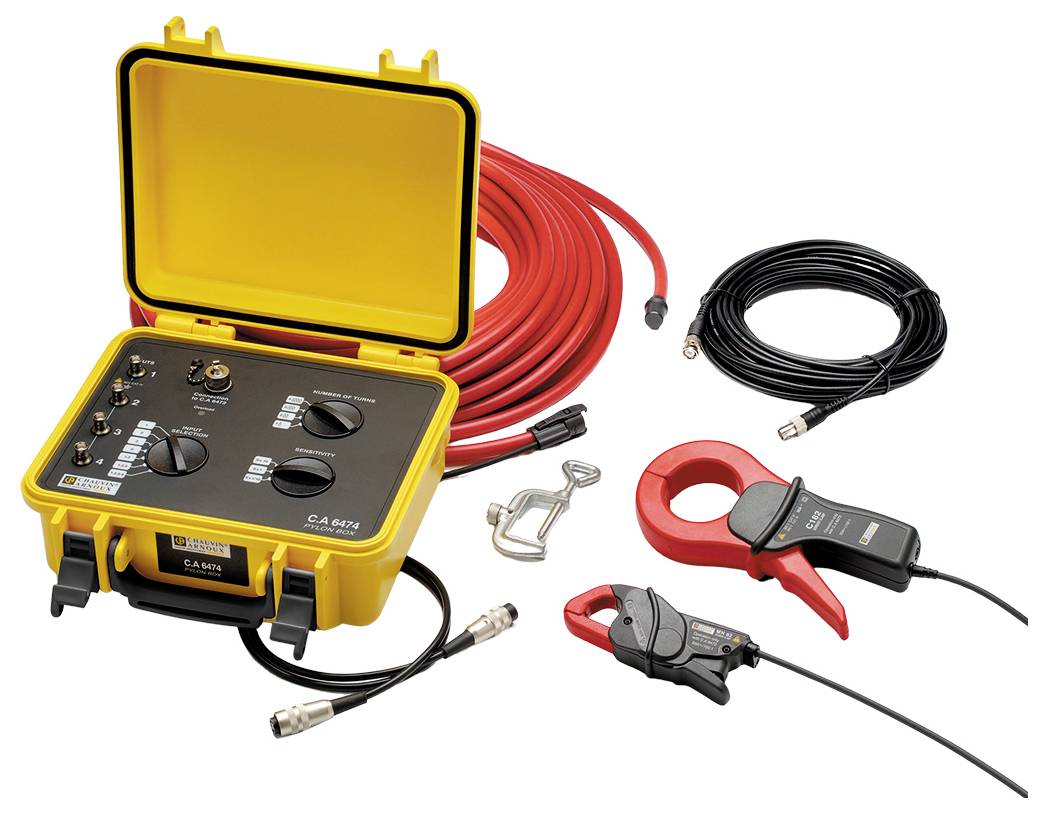

Isporuka uključuje
- CA 6472 mjerač uzemljenja i uzemljenja, isporučen s 1 mrežom i punjačem baterija s 2-pinskim mrežnim kabelom, 1 priručnikom za uporabu na CD-ROM-u (5 jezika), 1 kratkim uputama i 5 naljepnica uređaja (1 po jeziku), 1 softverom za izvoz podataka, 1 USB priključni kabel, 2 stezaljka strujnih transformatora C182 || CA 6474 adapter visokonaponskih jarbola (PYLON), isporučuje se s 4 fleksibilna strujna transformatora AmpFLEX 5m, 1 transportnom vrećicom, 1 testerom uzemljenja kabela za spajanje CA 6472 - Pylon Box CA 6474 , 4 Ampflex kabela za povezivanje BNC-BNC (15 m), 12 identifikacijskih prstenova za fleksibilne strujne transformatore AmpFLEX, 2 kabela 5 m (crno / zeleno), 5 nosača kabela za adapter / 4 mm utičnica za bananu, 3 stezne vijke, 1 kalibracijska petlja, 1 kratki upute i 5 naljepnica uređaja (1 po jeziku) || Komplet dodatne opreme za uzemljenje i mjerenje otpora uzemljenja 4 elektrode za uzemljenje (100 m) isporučene s 1 transportnom vrećom "Prestige" (575 x 320 x (200 + x + x) mm), 1 bubanj sa 100 m mjerne linije (crvena), 1 bubanj sa 100 m mjerne linije (plava), 1 kolut sa 10 m Ispitni kabel (zeleni), 1 bubanj sa 100 m ispitni kabel (zeleni), 1 bubanj sa 33 m ispitnog kabela (crni), 4 elektrode za uzemljenje (u obliku slova T), 1 čekić, 1 set od 5 adaptera, kabelske naušnice / 4 mm
