PCE Instruments PCE-ET 3000 mjerač uzemljenja

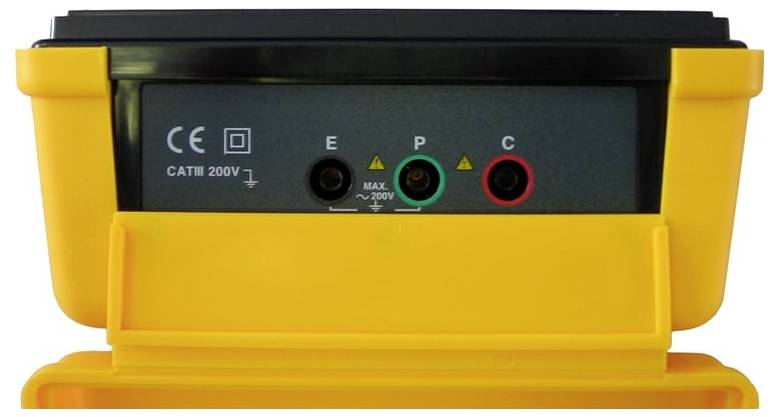

Uređaj za mjerenje uzemljenja (otpor uzemljenja/napon uzemljenja) za ispitivanje uzemljenja, npr. uzemljenja kuća i zgrada. Mjerni uređaj za uzemljenje ima zatvoreno kućište i dizajniran je za sigurnosne značajke koje zahtijeva profesionalna služba na terenu u skladu s VDE 0413. Uzemljivač je posebno prikladan za mjerenje pojedinačnih elektroda za uzemljenje i gromobrana, kao i za manje sustave uzemljenja, kao i za mjerenje otpora vodova i kontinuiteta vodiča i spojnica ili komponenti. Najsuvremeniji sklopovi smanjuju utjecaj napona uzemljenja i otpora uzemljenja okolnih uzemljivača na minimum. Kalibracija uređaja za mjerenje uzemljenja s priloženim ispitnim vodovima sprječava narušavanje točnosti. Ispitna frekvencija od 820 Hz sprječava utjecaj lutajućih struja iz mrežnih frekvencija i njihovih harmonika. Mjerni uređaj također ima ugrađen filtar za suzbijanje signala smetnji. Nož za uzemljenje uvijek se isporučuje tvornički kalibriran. Kao dodatni pribor, mjerni uređaj može biti i laboratorijski kalibriran i opremljen ISO certifikatom. Preklapanjem žutog zaštitnog poklopca mjernog uređaja za uzemljenje (straga) postaje vidljiva priključna traka za priključne kabele. "E" za crni, "P" za zeleni i "C" za crveni priključni kabel za uzemljivače. Uređaj ima dvostruki odvod. Namjenu priključka (ovisno o vrsti mjerne funkcije (otpor uzemljenja/napon uzemljenja) možete pronaći u uputama za uporabu (vidi gore). Provođenje mjerenja uzemljenja Mjerni uređaj za uzemljenje je spojen na klinove umetnute u tlo preko ispitnih vodova. Kako bi se mogla izvršiti vrlo precizna mjerenja uzemljivačem, tlo treba biti vlažno ili navlaženo. Kočevi za uzemljenje moraju biti raspoređeni ravnom linijom u zemlji (najprije spojite crnu žicu za uzemljenje, zatim zelenu žicu za jedan štap za uzemljenje, a zatim crvenu žicu za drugi štap za uzemljenje na stubove). Tada se mjerni uređaj za uzemljenje može staviti u pogon i provjeriti kućno uzemljenje. Nadalje, mjerač uzemljenja može se koristiti i unutar kuće, na primjer za provjeru spoja i kvalitete vodovodnih cijevi na kućno uzemljenje. Uređaj za mjerenje zemlje proizveden je prema IEC 1010-1 i ispunjava sigurnosne propise za elektroničke ispitne uređaje (CAT III).
