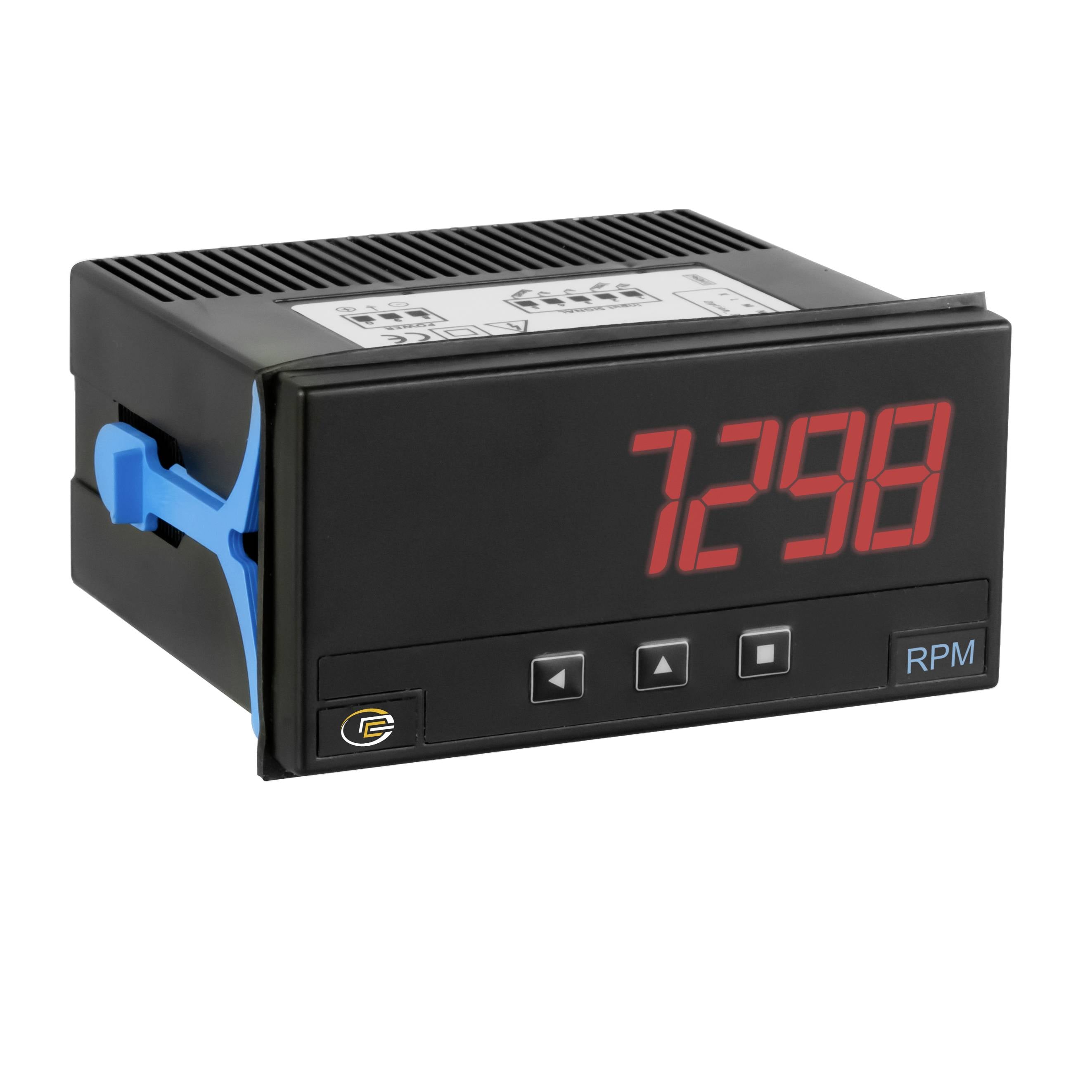

PCE Instruments PCE-DPD-P1 digitalni zaslon Instalacijski zaslon
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (289,00 € / komad)
289,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Instalacijski zaslon
- 2 ulaza brojača - 1 ulaz za resetiranje

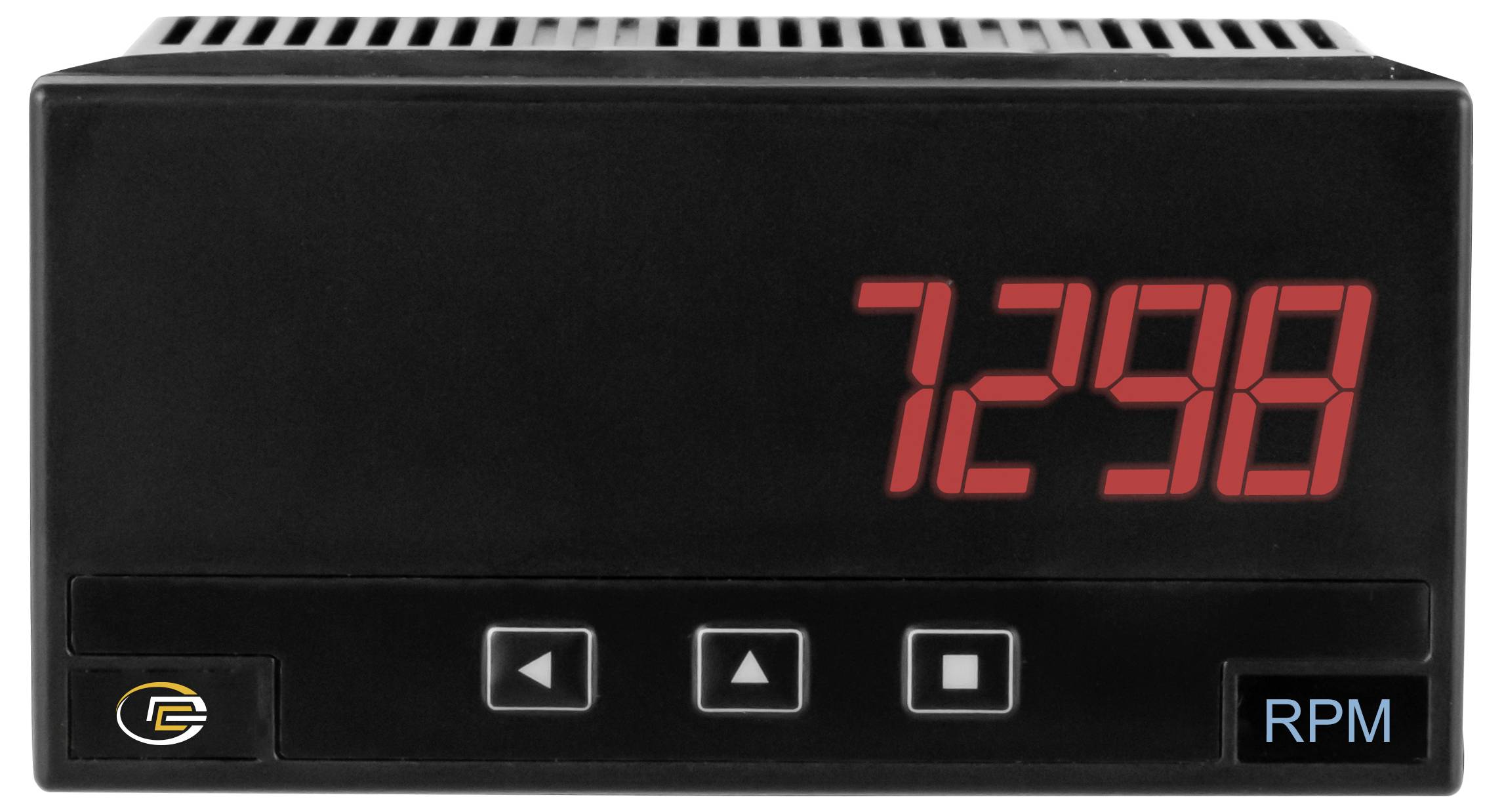

- 6-znamenkasti LED zaslon
- Visina znamenki 14 mm
- izborne izlazne kartice
- napajanje ovisno o modelu
Tehnički podaci
- Ulaz
- 2 ulaza brojača (NPN / PNP)
- 1 kontrolni signal (reset)
- Mjerni opsezi
- Brojač
- Brzo: 250kHz max
- Normalno: 9kHz max
- senzori protoka
- Brzo: 500 kHz max
- Sporo: 1mHz ... 200 Hz
- Prikaz
- brojač perioda
- Normalno: 500 kHz maks
- Sporo: 1mHz ... 200 Hz
- -199.999... 999.999
- Podesiva decimalna točka
- 6-znamenkasti 7-segmentni LED zaslon, 14 mm
- Vrijeme osvježavanja: 15Hz
- Potrošnja struje 70 mA
- Izlazi (izborno)
- Relej (250V / 8A AC)
- Analogni izlaz (0/4 ... 20 mA ili 0 ... 10V)
- Izlaz alarma tranzistora (30 V DC / 35 mA)
- SSR izlaz (15VDC / 45mA)
- RS485 sučelje
- RS232 sučelje
- Modbus sučelje
- sobna temperatura
- U radu: -25 °C ... 55 °C
- Skladištenje: -33 °C ... +70 °C
- Dimenzije 96 mm x 48 mm x 91 mm izrez ploče 92 mm x 45 mm (prema DIN-u)
- Napon napajanja 85 ... 265 V AC/DC (PCE-DPD-P1)
- Stupanj zaštite prednje strane: IP 65
- Težina 150 g
- Montaža montažnih kopči
- Priključak preko stezaljke EN 61010-1 CAT III norme
- Vrsta proizvoda
digitalni zaslon
- Mjerna funkcija
impuls
- Tip
PCE-DPD-P1
- Tehnologija prikaza
LED
- Širina za ugradnju
92 mm
- Zaslon (brojevi)
6
- Ugradbena visina
45 mm
- dim.
(D x Š x V) 96 x 48 x 91 mm
- Posebne značajke
podesive jedinice
- Širina
48 mm
- Visina
91 mm
- Dužina
96 mm
- Visina znamenki
14 mm
tvornički standard (vlastiti)
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2452392 PCE Instruments PCE-DPD-P1 digitalni zaslon Instalacijski zaslon
Upute za rad i sigurnost
Upute za rad i sigurnost 2452392 PCE Instruments PCE-DPD-P1 digitalni zaslon Instalacijski zaslon
Opis

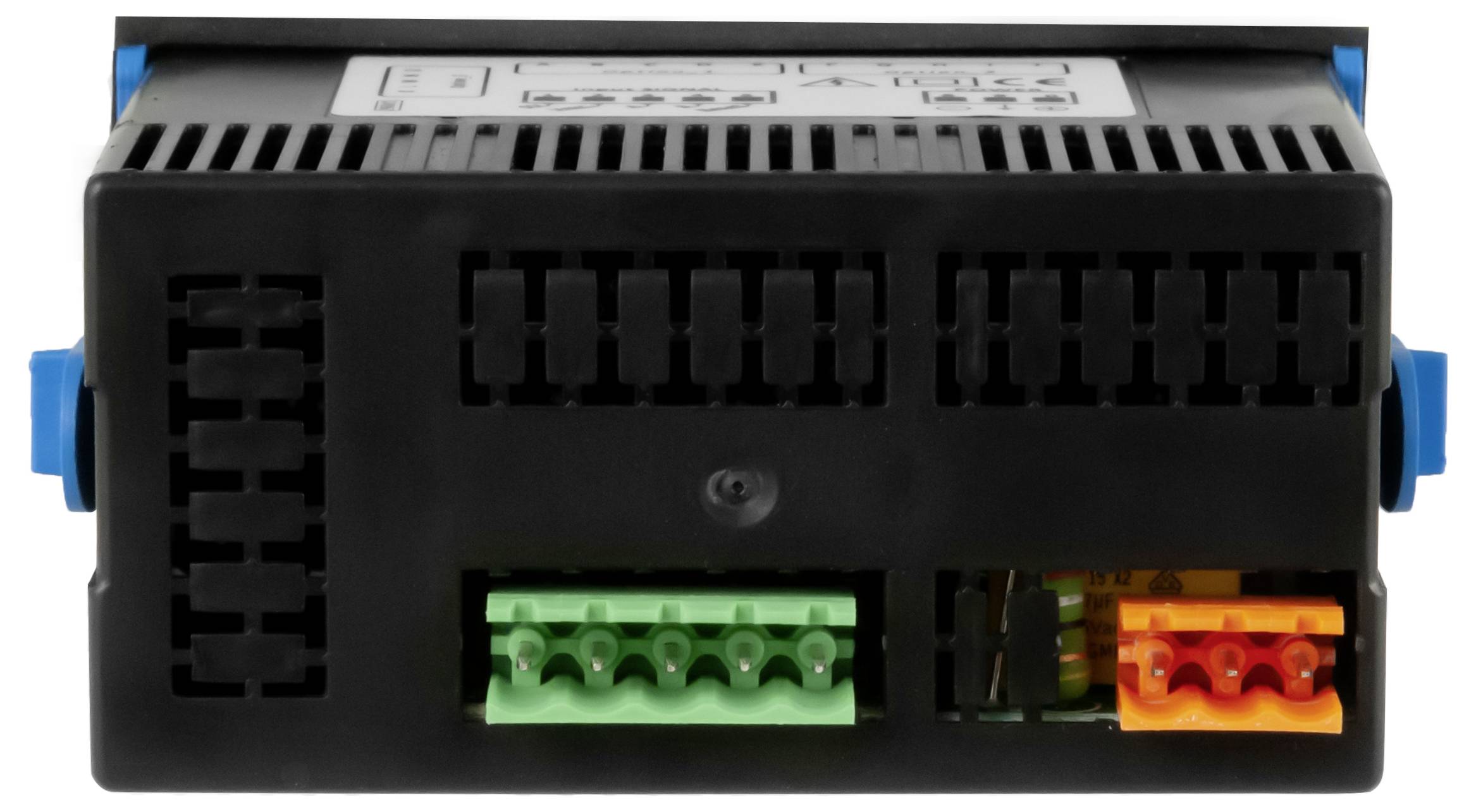

Ugrađeni zaslon s dva ulaza tahometra / ulaz za resetiranje / 6-znamenkasti LED zaslon / visina znamenke 14 mm / napajanje ovisno o modelu Ugrađeni zaslon ima dva pulsna ulaza (NPN / PNP) i ulaz za resetiranje. Na 6-znamenkastom LED zaslonu industrijski brojač pokazuje izmjerene vrijednosti između -199.999 ... 999.999 u. Prikaz ugrađenog zaslona može se postaviti pomoću tri prednje tipke, a unos se može individualno skalirati. Ugrađeni zaslon može procijeniti NPN, PNP & Namur senzore kao i rotacijske enkodere i senzore blizine te je, zahvaljujući mogućnostima podešavanja, prikladan za brojanje komada, mjerenje brzine itd. Industrijski pult ima dimenzije 96 x 48 mm. Ugrađeni zaslon ima nekoliko vrsta brojanja (zbrajanje, oduzimanje, blokiranje, kvadratura...). Na stražnjoj strani, do tri različite izlazne kartice mogu se po želji ugraditi u industrijsko brojilo.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.

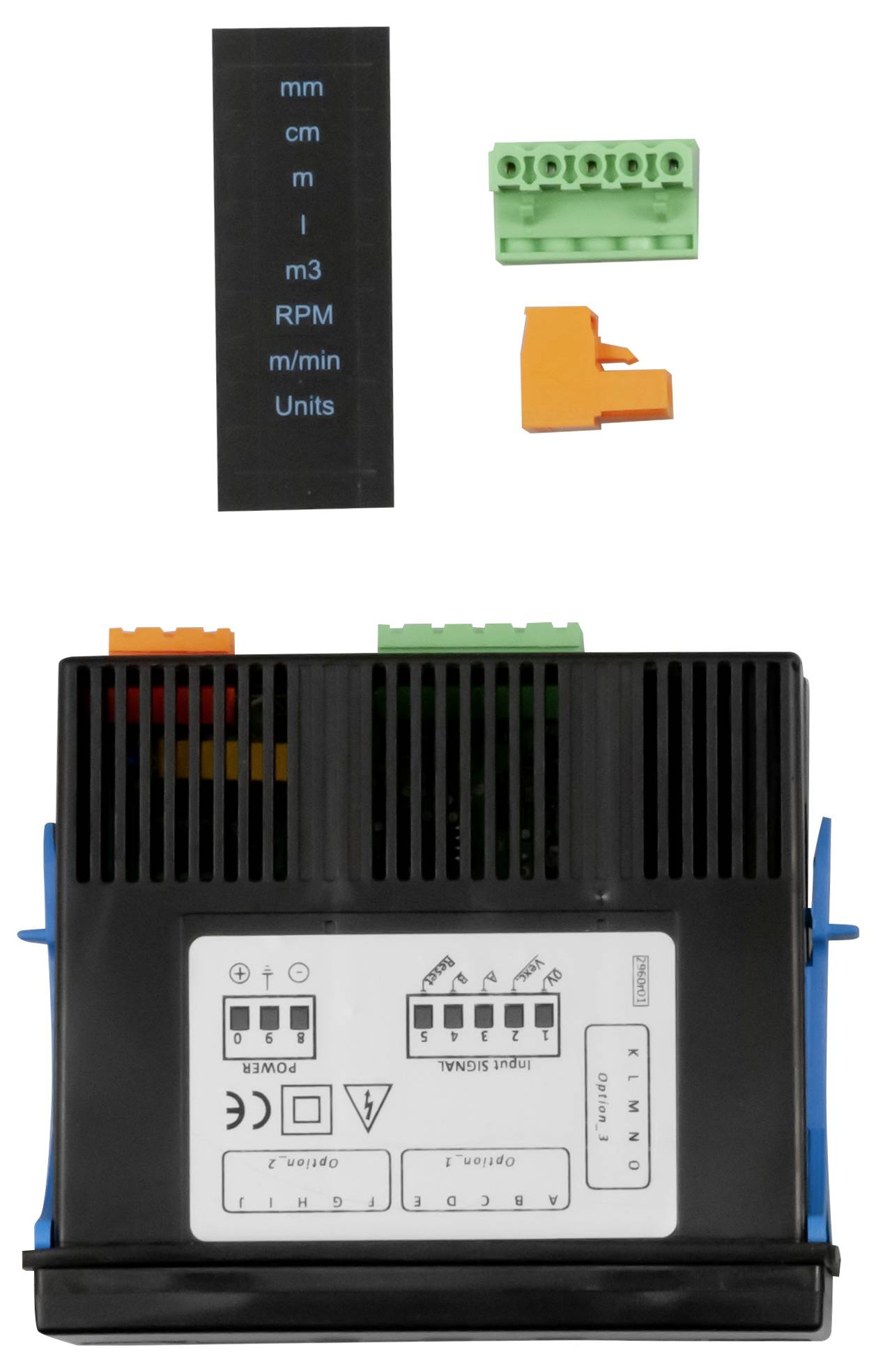

Isporuka uključuje
- 1 x instalacijski zaslon PCE-DPD-P1 (u željenoj konfiguraciji)
- 1 x jedinica naljepnica
- 1 upute za rukovanje.
