PCE Instruments LM-MP-RC400 analizator magnetnog polja

Ispitivač magnetskog polja za rotore
Moguće radijalno i aksijalno mjerenje
Rotacija od 360° putem koračnog motora
Do 1000 mjernih točaka po okretu
Držač sonde podesiv po visini do 12 cm
USB priključak za računalo
Izvoz kao CSV i PNG
Uključen softver RotorCheck

Tehnički podaci

Istosmjerno magnetsko polje
Mjerni raspon 0 ... 40000 A/cm
Rezolucija 0,1 A/cm
Točnost ± 1 A/cm do 50 A/cm, ± 2 % očitanja od 50 A/cm
Istosmjerno magnetsko polje
Mjerni raspon -4000 ... +4000 mT
Rezolucija 0,01 mT
Točnost ±0,13 mT do 6,28 mT, ±2% očitanja od 6,28 mT
senzor
Oznaka LM-MP-PM4-TR
Dimenzije (visina): maks. 12 cm
Maks. promjer rotora 60 mm
Opći tehnički podaci
Kalibracija: točkasta kalibracija putem softvera (mora se izvesti s rotorom koji nije umetnut)
Klasa zaštite (uređaj) IP20
Napajanje 5 V DC (USB)
Radni uvjeti 0 ... 50 °C, 10 ... 90% relativne vlažnosti
Uvjeti skladištenja 0 ... 50 °C, 10 ... 90% relativne vlažnosti
Dimenzije (D x Š x V) 120 x 60 x 195 mm
Težina 780 g

Vrsta proizvoda: analizator magnetnog polja

Opskrba naponom: 5 V/DC

dim.: (Ø x D) 60 mm x 120 mm

Težina: 780 g

Širina: 60 mm

Dužina: 120 mm

Promjer: 60 mm

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3812818 PCE Instruments LM-MP-RC400 analizator magnetnog polja

Upute za rad i sigurnost

Upute za rad i sigurnost 3812818 PCE Instruments LM-MP-RC400 analizator magnetnog polja

Opis

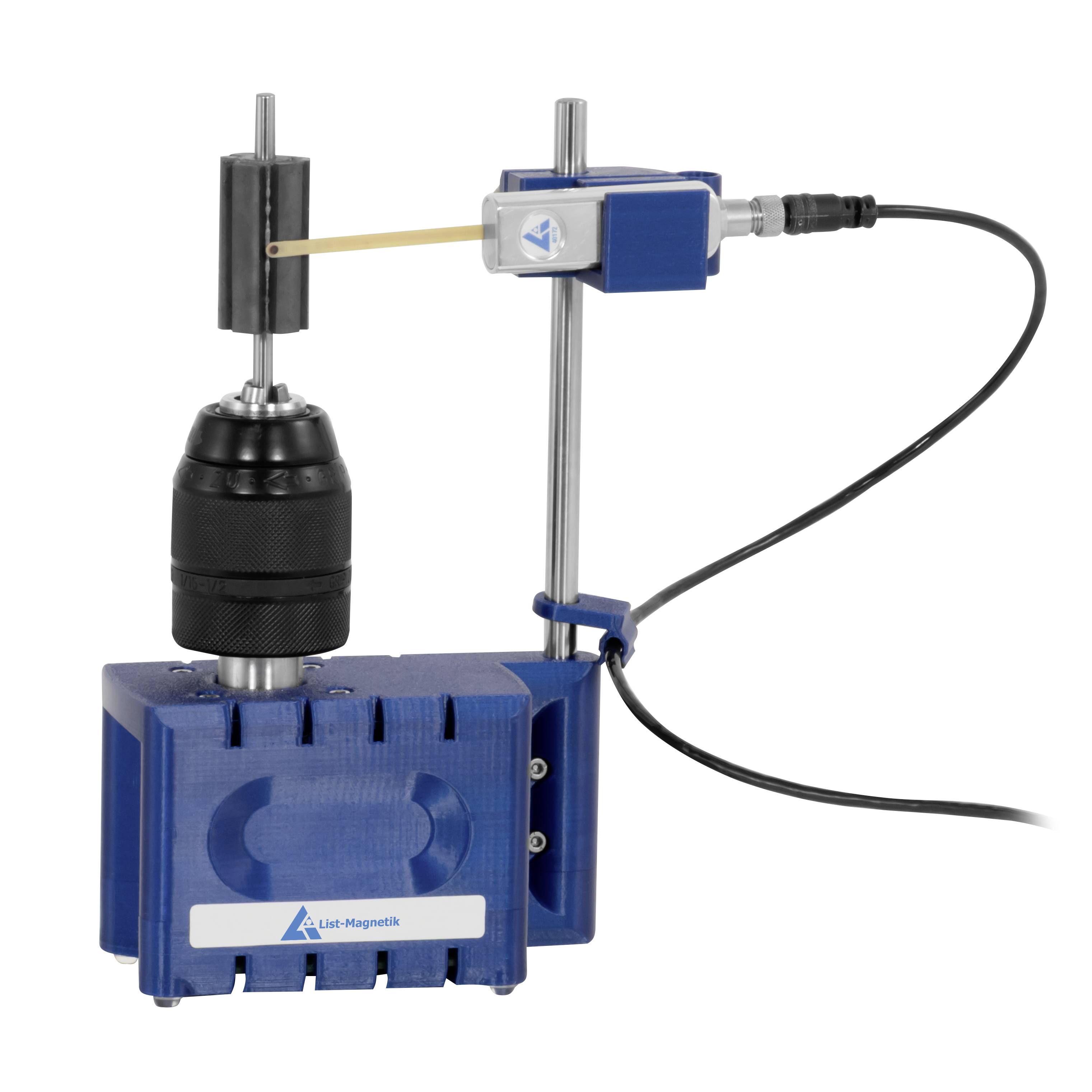

Rotor-Check 400 tester magnetskog polja je praktičan uređaj za provjeru profila jakosti magnetskog polja rotora. Uređaj i mjerna sonda spojeni su izravno na Windows računalo putem USB-a. Idealno rješenje za precizno mjerenje i analizu magnetskog polja.

Pomoću ispitivača magnetskog polja možete vrlo precizno odrediti brojne parametre magnetskog rotora:

- Kvaliteta magneta ili magnetizacije
- Pogreške u sastavljanju sloja letvica
- Utjecaji zbog nehomogenosti laminirane jezgre
- Položaj snopa lamela u odnosu na osovinu
- Magnetizacija lutajućeg polja
- Lokalni i globalni polarni vrhovi
- Gustoća fluksa u središtu pola
- Širina stupa
- Pomak polariteta
- Usporedba polariteta

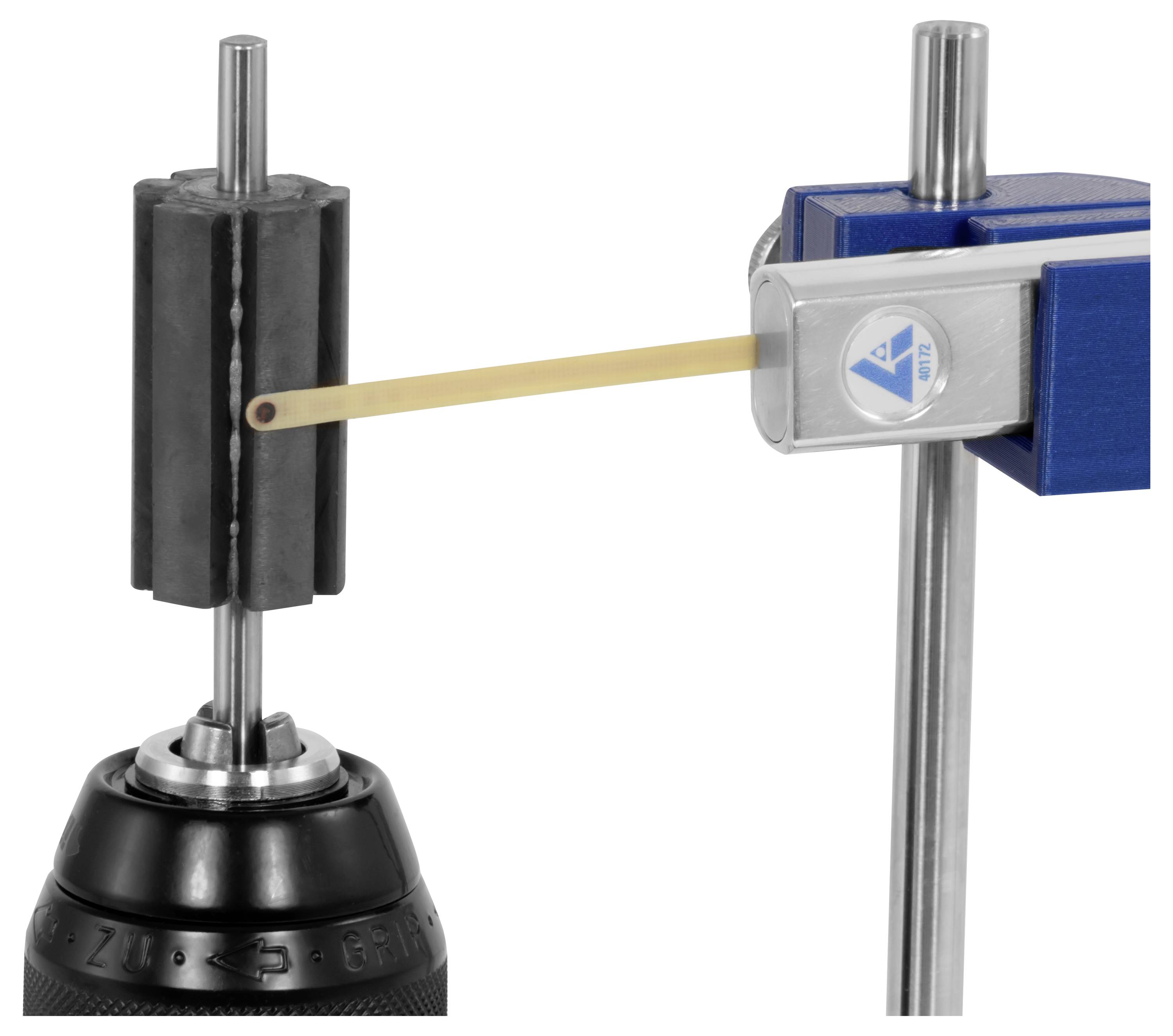

Precizan koračni motor visoke rezolucije okreće rotor za 360° u roku od nekoliko sekundi. Pomoću besplatnog softvera RotorCheck možete snimiti točnu krivulju jakosti magnetskog polja i magnetskog kuta te ih statistički procijeniti. Mjerna sonda je postavljena na konstantnoj udaljenosti od rotora pomoću uređaja za fiksiranje s promjenjivom visinom. To je važno kako bi se generirala usporediva magnetska mjerenja tijekom rotacije i kako bi se osigurala precizna jakost magnetskog polja duž cijelog puta rotora.

Osovina rotora može biti debljine do 13 mm. Mjerna sonda može se fiksirati na visinu do 12 cm, što omogućuje fleksibilno rukovanje za različite veličine rotora.

Snimanjem izmjerenih vrijednosti pomoću softvera RotorCheck imate mogućnost izravnog izvoza snimljenih podataka mjerenja kao grafiku ili kao CSV datoteku, npr. u Microsoft Excel, kako biste detaljno procijenili i dokumentirali mjerenje magnetskog polja.

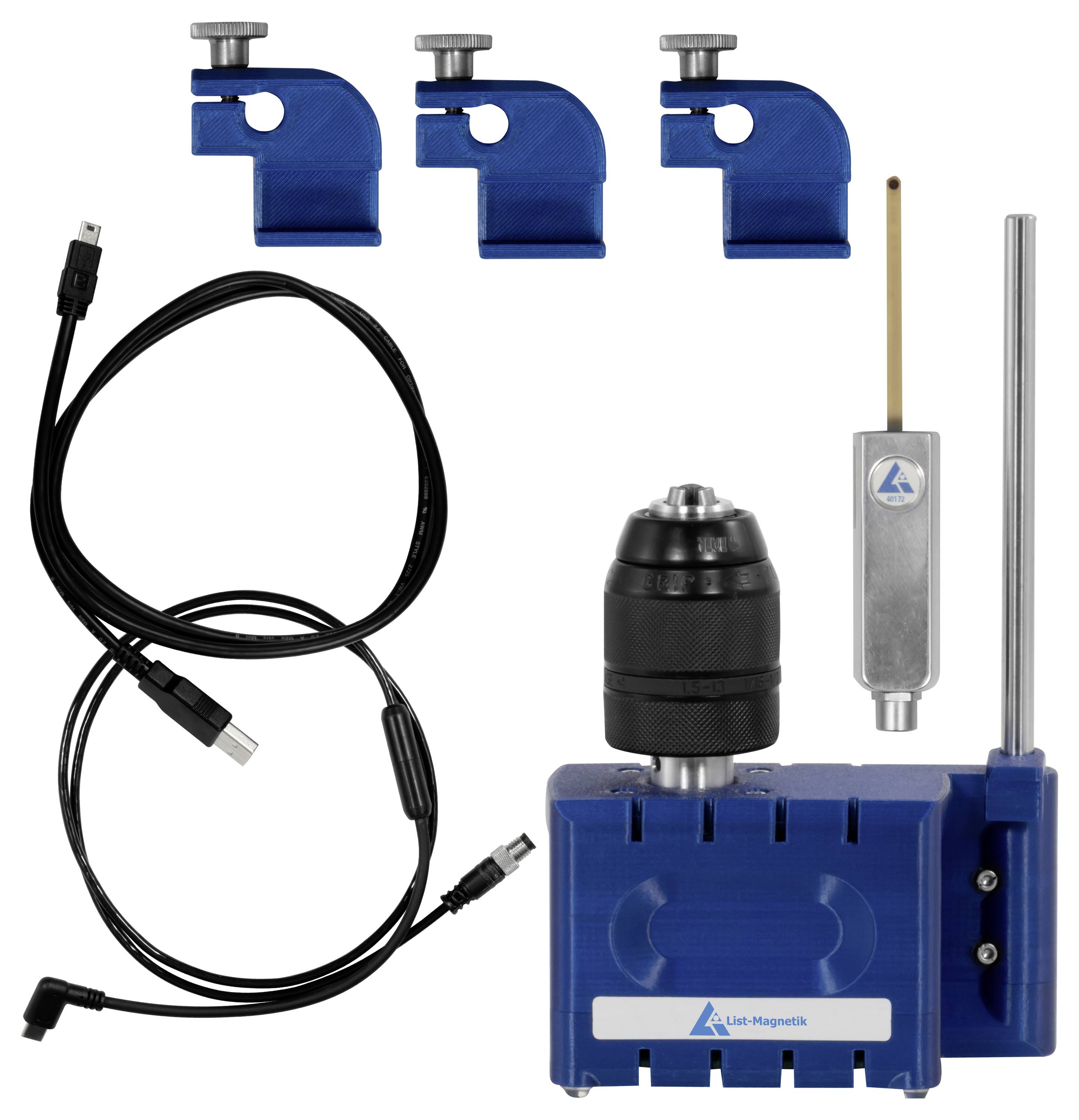

Uređaj za ispitivanje magnetskog polja isporučuje se s transverzalnom jezičastom sondom PM4-TR. Paket uključuje 3 držača za mjernu sondu, za aksijalno mjerenje (npr. magnet senzora) ili radijalno mjerenje (npr. rotor magneta). Adapterske čahure također se mogu isporučiti na zahtjev kupca kako bi se omogućila mjerenja na određenim udaljenostima od magnetskog rotora.

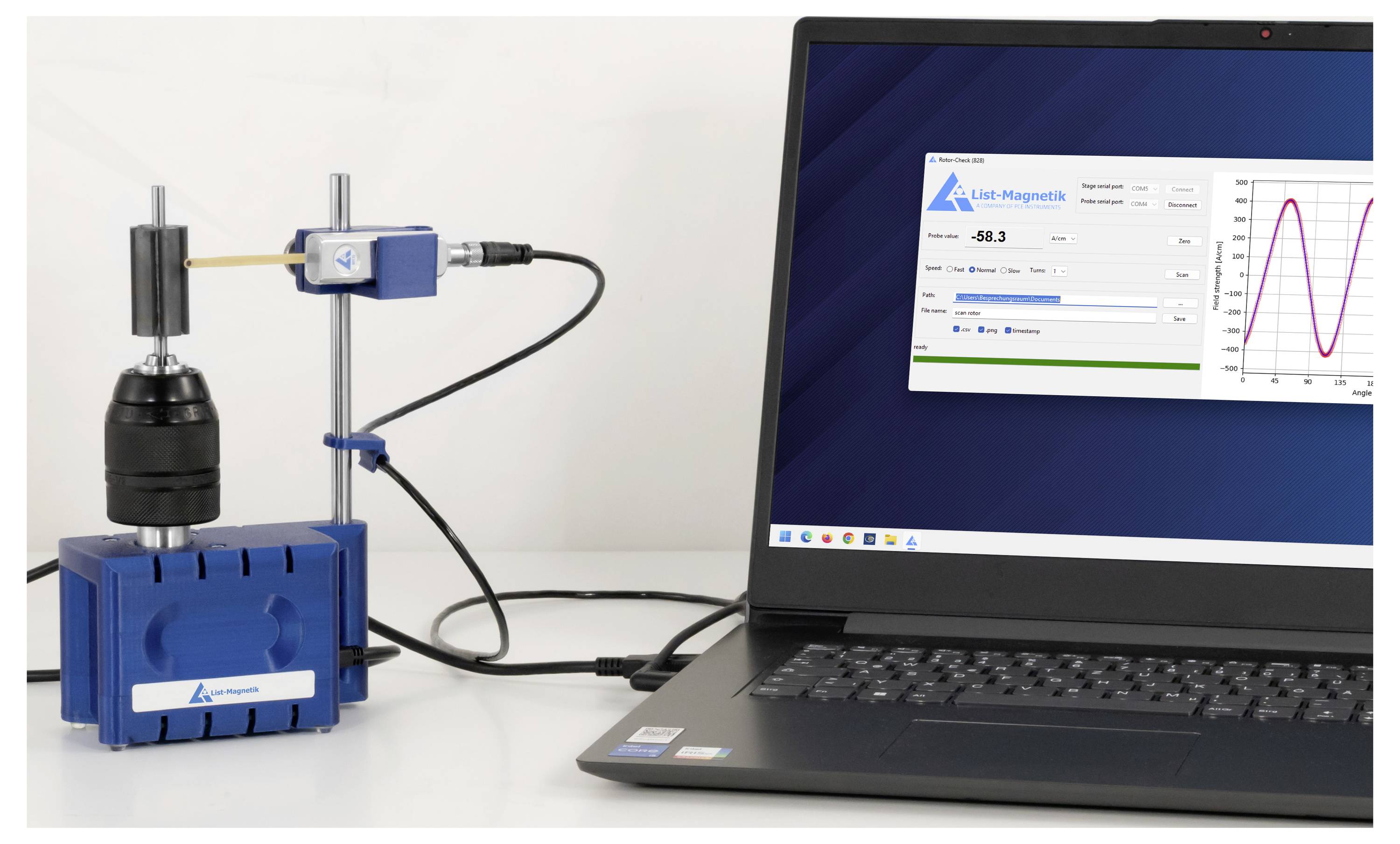

Uređaj za ispitivanje magnetskog polja Rotor-Check 400 i pripadajuća mjerna sonda spajaju se na računalo ili prijenosno računalo putem dva USB priključka i ne zahtijevaju nikakvo dodatno vanjsko napajanje.
