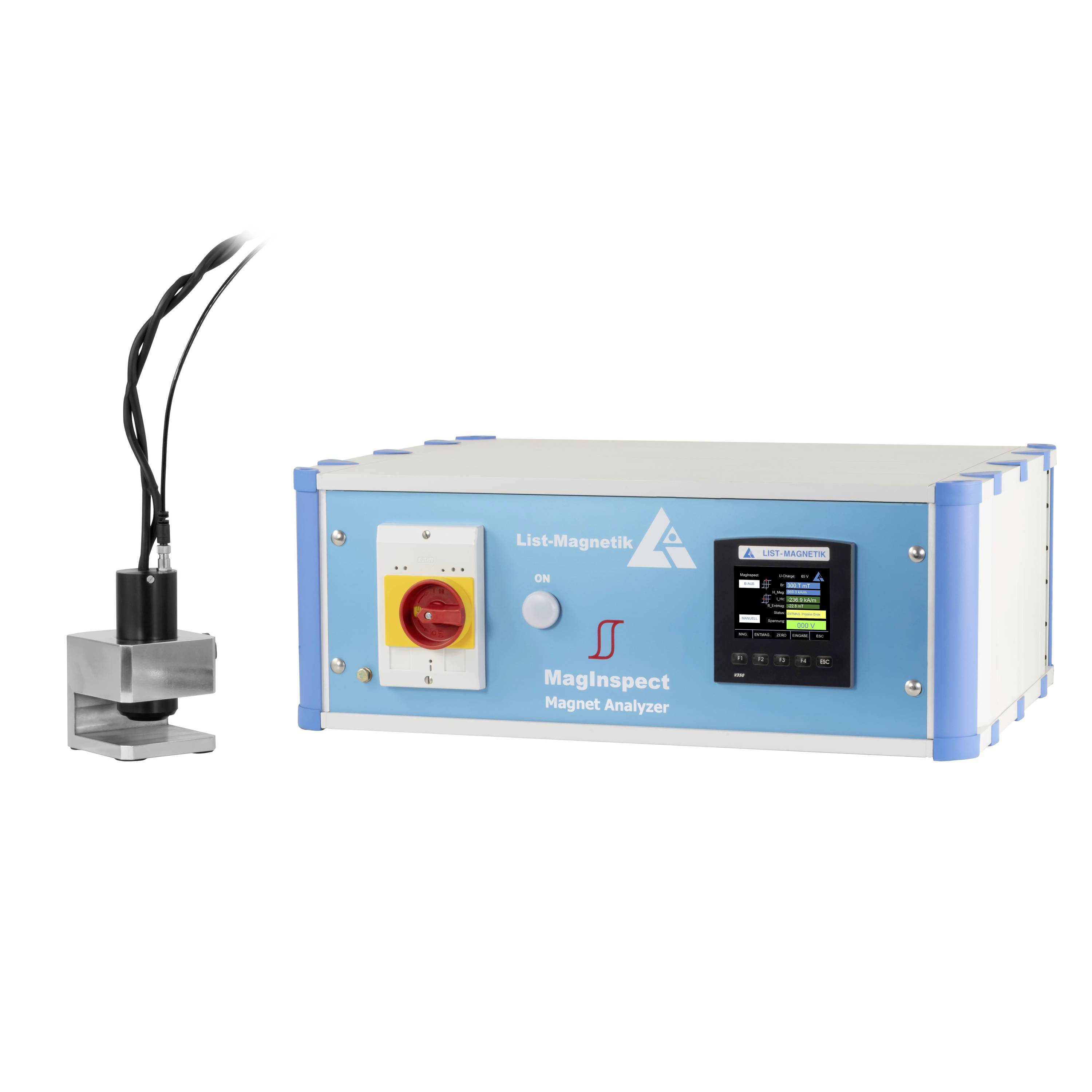

PCE Instruments LM-MAGINSPECT analizator magnetnog polja

Magnetski analizator (Permagraph), isplativ uređaj za mjerenje histerezne krivulje tvrdih magnetskih materijala, nudi visoku točnost mjerenja i gotovo je usporediv po preciznosti s Permagraphom.
MagInspect je posebno prikladan za ispitivanje trajnih magnetskih materijala kao što su magnetski materijali izrađeni od AlNiCo, ferita, SmCo ili neodimija. Nudi precizno mjerenje krivulje histereze i podržava ispitivanje i analizu materijala ovih specijaliziranih magnetskih materijala.

Magnetski analizator (permagraf) može zamijeniti permagraf koji određuje magnetska svojstva materijala. Nadalje, MagInspect je pristupačan i jednostavan uređaj za ispitivanje koji može snimiti krivulju magnetizacije i demagnetizacije pomoću pulsne metode. Upravljačka jedinica i vanjska sonda za mjerenje impulsa opremljene su inovativnom mjernom elektronikom koja omogućuje precizno i pouzdano mjerenje krivulje magnetizacije i demagnetizacije. Posebna prednost MagInspect-a je što je geometrija objekta koji se mjeri uglavnom slobodna, dok su za mjerenje s Permagrafom potrebne posebne geometrije magneta.

Tipične primjene MagInspecta uključuju:
- Ispitivanje materijala i kontrola kvalitete
- Određivanje magnetskih svojstava materijala
- Istraživanje i razvoj
- Istraživanje novih materijala/legura s obzirom na magnetska svojstva
- Kontrola proizvodnje
- Praćenje magnetizacije komponenti tijekom proizvodnje
- Dokumentacija
- Snimanje histerezne krivulje u proizvodnji magneta

Parametri mjerenja na MagInspectu:
- Koercitivna jakost polja (I_Hc): potrebna jakost magnetskog polja za smanjenje magnetizacije materijala na
- Remanencija (Br): Preostala magnetizacija koja ostaje u materijalu nakon što je vanjsko magnetsko polje uklonjeno.
- Magnetizacija zasićenja (Ms): Maksimalna moguća magnetizacija materijala
- Histerezna petlja: Krivulja koja predstavlja odnos između jakosti magnetskog polja i magnetizacije


Sonda za mjerenje impulsa opremljena je ugrađenom Hallovom sondom koja ima novo razvijenu mjernu elektroniku. Ovaj uređaj može vrlo precizno snimati mjerenja Hallove sonde na frekvenciji do 10 kHz pomoću 16-bitnog A/D pretvarača. Istovremeno, ugrađena je točkasta zavojnica za magnetiziranje i demagnetiziranje koja generira impulse magnetiziranja i demagnetiziranja. Upravljačka jedinica generira pojedinačne impulse, dok mjerna elektronika sonde precizno bilježi vršnu jakost magnetskog polja (vrijednost H) i vrijednost fluksa (vrijednost B) magnetskog materijala.
Cijeli proces mjerenja je automatski, generirajući 10-13 impulsa za proces magnetiziranja i demagnetiziranja. Magnetski materijal može se odabrati u upravljačkoj jedinici kako bi se koristili ispravni parametri.
Na temelju pojedinačnih vrijednosti H i B, upravljačka jedinica generira krivulju histereze u pojedinačnim koracima, koja se prikazuje na zaslonu u boji. Koercitivna sila IHcI_HcIHc i remanencija BrB_rBr izravni su rezultati histerezne krivulje i pružaju važne informacije za magnetsku analizu materijala i ispitivanje materijala.
Nakon što je cijeli proces završen, vrijednosti se mogu prenijeti u Microsoft Excel. Microsoft Excel nudi funkciju uvoza DataStreamer, koja omogućuje izravan uvoz podataka iz upravljačke jedinice. Matematička spline funkcija, implementirana u Excel makro, izračunava i prikazuje preciznu histereznu krivulju.

Brza metoda za određivanje vrijednosti I_Hc i Br bez krivulje histereze u ručnom načinu rada

Magnetski analizator (Permagraph) također nudi mogućnost brze metode za usporedbu Hc vrijednosti materijala za kontrolu kvalitete u serijskoj proizvodnji. Ova metoda omogućuje učinkovito i precizno ispitivanje materijala u proizvodnji kako bi se brzo procijenila magnetska svojstva materijala i osigurala kvaliteta.
Brza metoda omogućuje ručno pokretanje impulsa magnetiziranja i demagnetiziranja, prilagođenog magnetskom materijalu. Kao rezultat toga, vrijednost I_Hc (koercitivna sila) i vrijednost Br (remanencija) prikazuju se izravno na upravljačkoj jedinici.

Prednosti MagInspecta u odnosu na Permagraph
Pulsna metoda postiže vrlo visoke jakosti polja s malom sondom, koje su potrebne za zasićenje materijala. Ova visoka preciznost omogućuje točno ispitivanje materijala i analizu magnetskih svojstava, posebno za male ili složeno oblikovane magnetske materijale.
Nije potreban vanjski, složeni jaram za magnetiziranje sa posebnim polnim umetcima za različite geometrije magneta. To pojednostavljuje ispitivanje i analizu materijala, jer sonda izravno generira potrebne impulse magnetiziranja i demagnetiziranja bez oslanjanja na dodatnu opremu.
Metoda impulsa ne zahtijeva nikakve kompenzacijske zavojnice za određivanje B-vrijednosti magnetskog materijala, budući da svaki impuls potpuno nestaje i tijekom mjerenja B-vrijednosti nije prisutno pobudno polje.
Mala sonda za mjerenje impulsa uvelike je neovisna o geometriji magneta, tako da se, na primjer, vanjski magneti na rotorima također mogu mjeriti bez ikakvih problema.
Magnetski analizator je također znatno isplativiji od permagrafa i nudi učinkovito rješenje za magnetsko ispitivanje i analizu materijala.
