PCE Instruments LM-FL250-HM1 ispitivač magnetnog polja s funkcijom bilježenja podataka

Kompaktni fluksmetar List-Magnetik FLUX-CHECK 250 je novi ručni mjerni uređaj za određivanje magnetskog fluksa Phi magnetskog sustava ili pojedinačnih magneta. Ovaj inovativni uređaj nudi preciznu metodu za ispitivanje feromagnetskih materijala i idealan je za analizu i ispitivanje materijala u raznim primjenama.

Za ispitivanje permanentnog magneta ili magnetskog sustava, kvaliteta magneta i jačina magnetizacije su ključne. Mjerenje jakosti magnetskog polja uređajem za mjerenje magnetskog polja moguće je samo u jednoj točki i ne uzima u obzir volumen magneta. Taj zadatak obavlja fluksmetar s Helmholtzovom zavojnicom, koji omogućuje precizno i volumetrijsko mjerenje cijelog magnetskog polja.

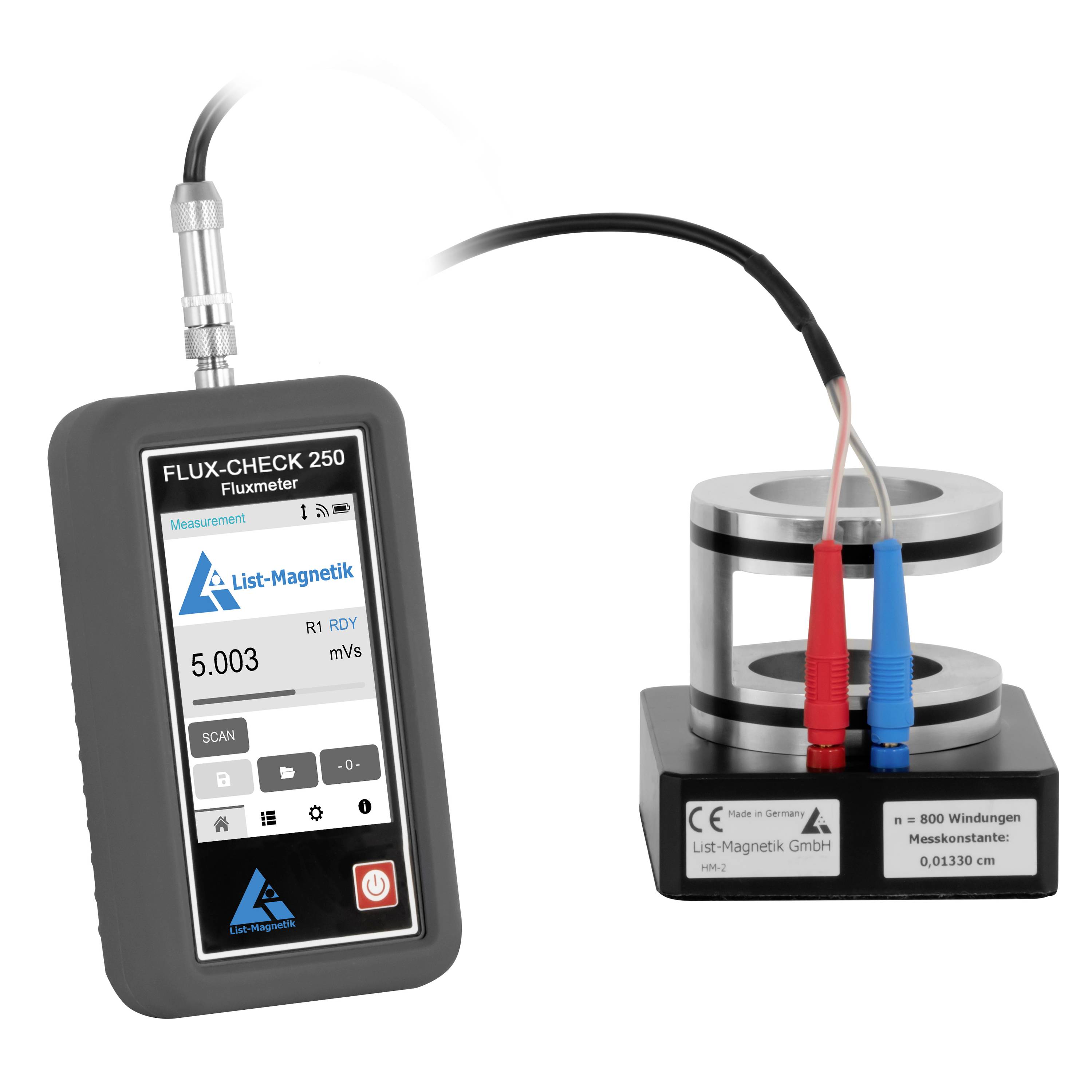

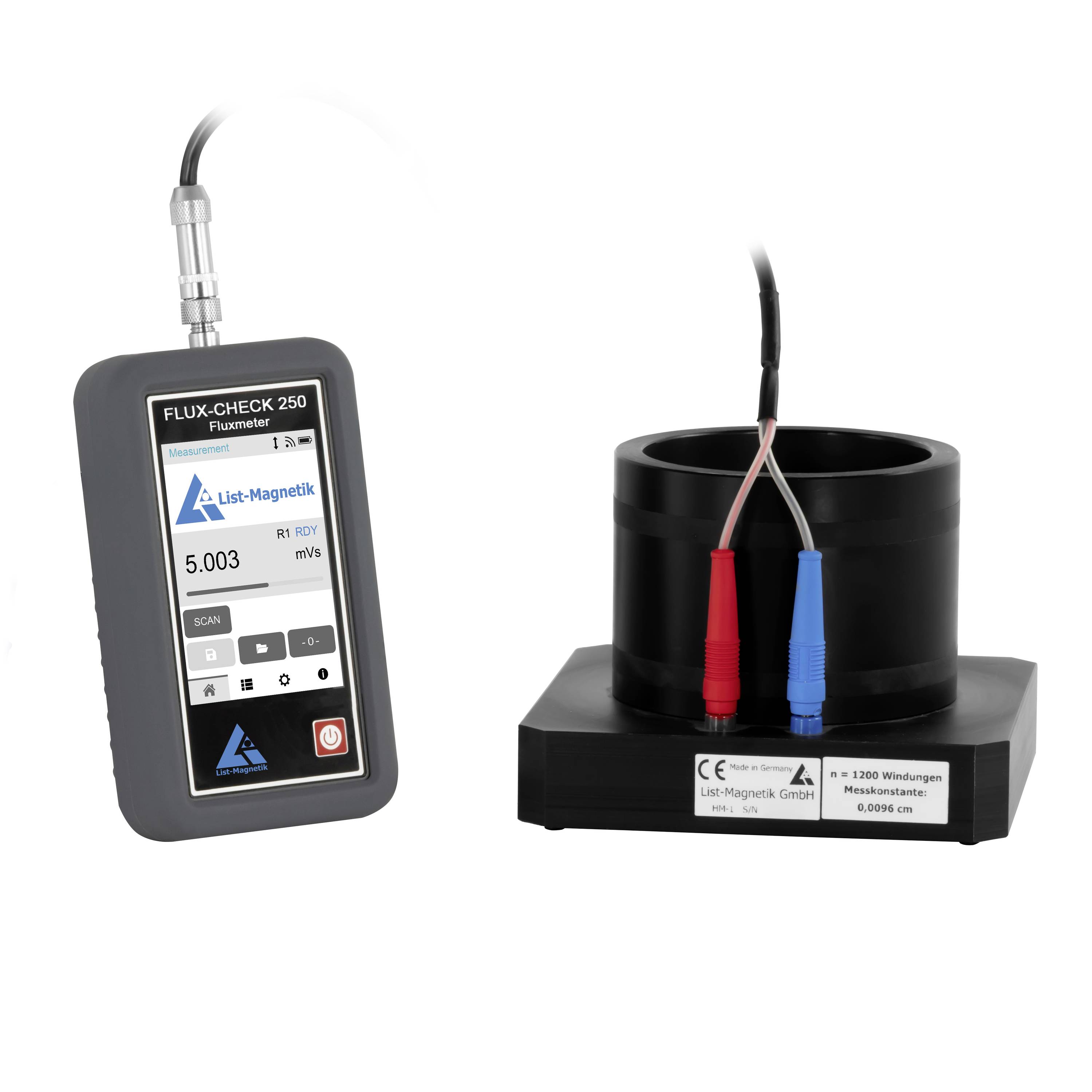

U kombinaciji s List-Magnetik Helmholtzovom zavojnicom HM-1, magnetski tok permanentnih magneta može se vrlo precizno odrediti, budući da se cijeli volumen magneta mjeri neovisno o položaju. Učinak magneta na zavojnicu određuje se u obliku električnog napona i pretvara u vrijednost fluksa. Uz Helmholtzovu zavojnicu za mjerenje momenta HM-1, na uređaj se mogu spojiti sve vrste zavojnica ili sondi zavojnica, što omogućuje visoku fleksibilnost u ispitivanju i analizi feromagnetskih materijala.

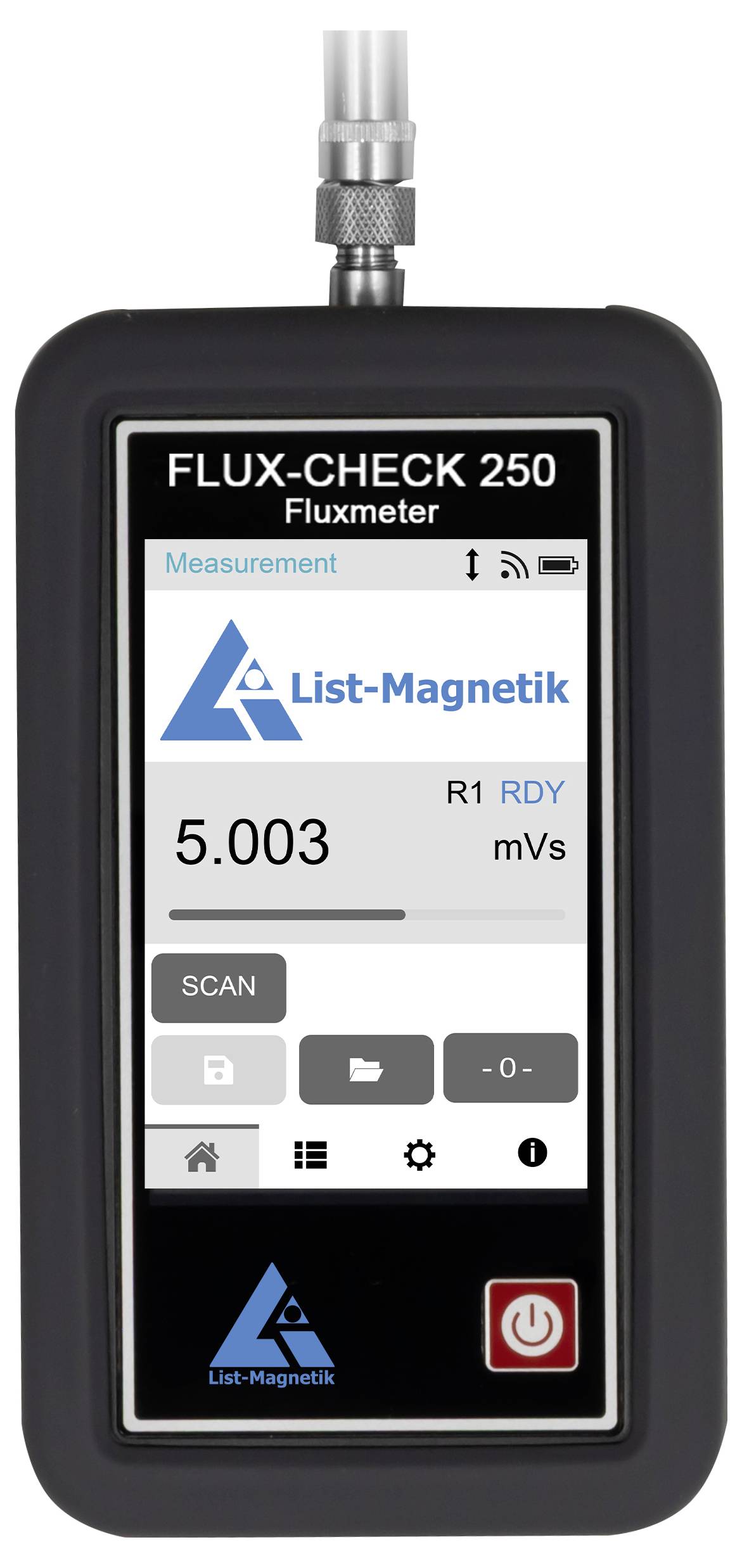

Snimanje krivulje pulsa iz mjerenja protoka daje površinu koja, kao integral, određuje vrijednost protoka. Ovo područje se obrađuje kao grafički prikaz na LCD zaslonu osjetljivom na dodir rezolucije 320x480 piksela, a iz njega se izračunava ispravna vrijednost protoka. Tehnički gledano, FLUX-CHECK 250 fluksmetar je elektronički analogni integrator napona.

Drift, koji mnogi fluksmetri pokazuju nakon uključivanja i koji dovodi do duljeg vremena čekanja do prvog mjerenja ili se mora više puta kompenzirati tijekom serije mjerenja, ne javlja se s FLUX-CHECK 250. Umjesto toga, određuje se okidačka vrijednost od koje počinje mjerenje, pri čemu se prethodna vrijednost pomaka automatski koristi kao vrijednost. Uređaj je spreman za mjerenje odmah nakon uključivanja, što omogućuje brzo i pouzdano ispitivanje i analizu materijala bez gubitka vremena zbog stalne kompenzacije pomaka.

Osim magnetskog fluksa Phi, fluksmetar može zabilježiti i dodatne informacije o zavojnici i magnetu koji se mjeri. Ovi se podaci mogu koristiti za izračun dodatnih tvrdnji koje podržavaju analizu materijala i precizno ispitivanje materijala permanentnih magneta i drugih magnetskih sustava.
Broj zavoja u zavojnici (n) - iz toga se izračunava "stvarni tok"
Konstanta zavojnice Helmholtzove zavojnice, iz koje se izračunava "magnetski moment".
Volumen magneta; iz toga se izračunava gustoća fluksa B.

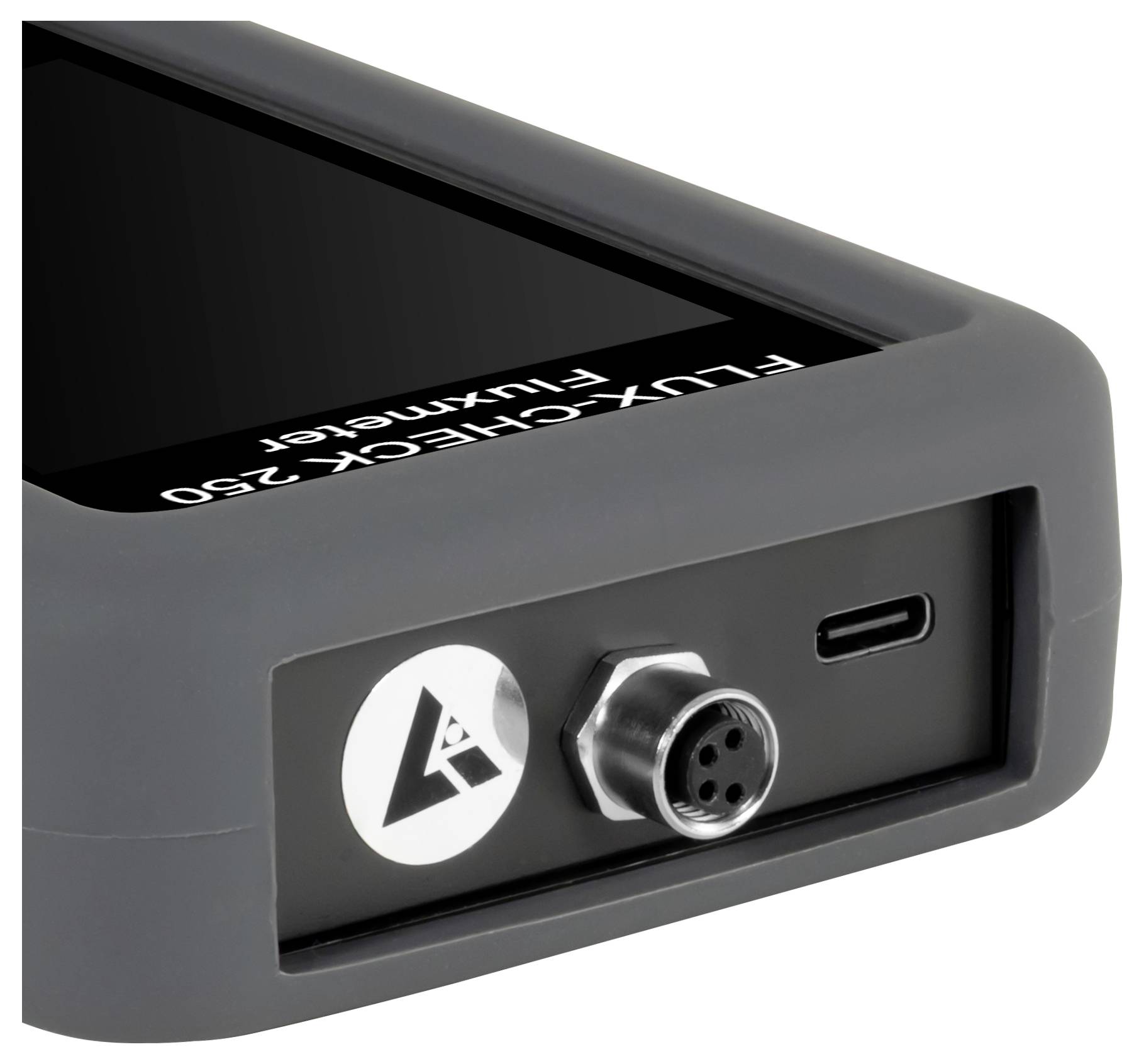

Uređaj vas podržava fleksibilnom memorijom mjerenja, kombiniranim digitalnim i analognim prikazom te mjerenjem vršnih vrijednosti. Zahvaljujući bežičnom Bluetooth sučelju, podaci se mogu prenositi na Windows računalo, kao i na aplikacije za Android i iOS. Uređaj se može kontinuirano spojiti na vanjski izvor napajanja putem USB sučelja.

Fluksmetar ima implementirano SCPI sučelje koje omogućuje uređaju izvođenje mjerenja i daljinsku dostavu izmjerenih vrijednosti tijekom rada u liniji. Veza se ostvaruje putem USB-a, što istovremeno osigurava napajanje i jamči neprekidan rad.
