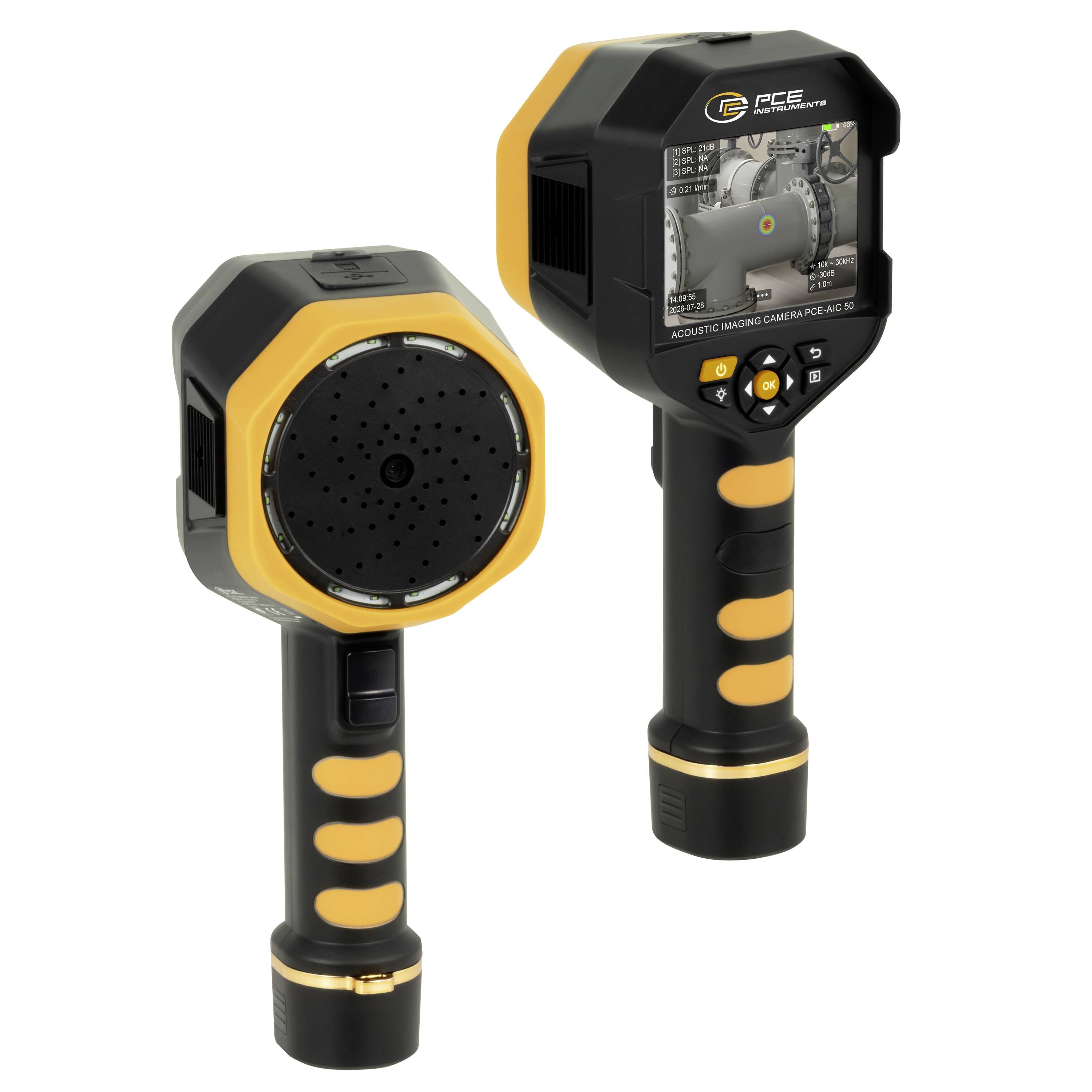

PCE Instruments kamera za akustičnu sliku prikaz u boji 2 kHz - 100 kHz USB-C, WLAN
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (2.249,00 € / komad)
2.249,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
PCE Instruments kamera za akustičnu sliku prikaz u boji 2 kHz - 100 kHz
- 64-kanalni MEMS digitalni mikrofon za preciznu lokalizaciju izvora zvuka
- Frekvencijski raspon od 2 kHz do 100 kHz za visokofrekventne zvučne signale
- Domet detekcije od 0,3 m do 50 m
- Broj sličica u sekundi ≥ 25 FPS za akustično snimanje
- Integrirana procjena curenja plina i gubitka od curenja
- Kamera od 12 megapiksela s vidnim poljem od 72° i fiksnom žarišnom duljinom od 3,9 mm
- Pohrana: Utor za TF karticu do 512 GB
- Bežični prijenos slike
- Nosač za stativ 1/4 inča
Tehnički podaci
- Opći tehnički podaci
- Broj mjernih kanala: 64
- Frekvencija 2 ... 100 kHz
- Vrsta zaslona LCD
- Veličina zaslona 3,5 inča
- Rezolucija zaslona 640x480
- Medij za pohranu: Micro-SD kartica
- Kapacitet pohrane 8 GB
- USB-C sučelje, WLAN
- Bežični standard 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac
- Dodatne informacije o senzoru: Osjetljivost: -26 ±1 dBFS
- Rezolucija kamere 640x480

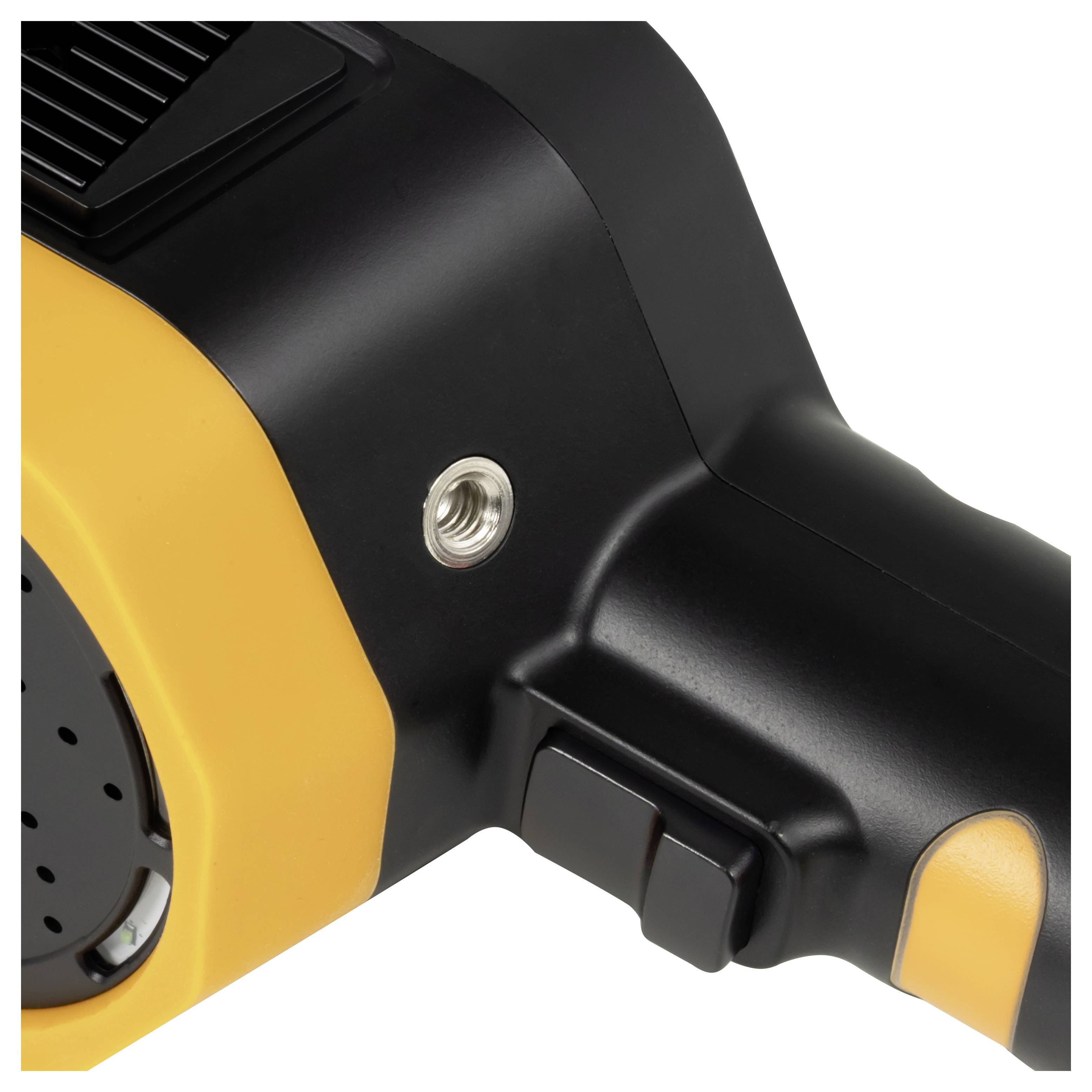

- Navoj za stativ od 1/4 inča
- Vidno polje (FOV) 72°±3°
- Paleta duginih boja, željezno crvena, vruće bijela
- MEMS mikrofonski senzori
- Veličina piksela 12 µm
- Broj sličica u sekundi 25 fps
- Fiksna žarišna duljina 3,9 mm
- Raspon detekcije 0,3 ... 50 m
- Jezici izbornika: njemački, engleski (UK), engleski (SAD), španjolski, kineski, ruski, francuski, talijanski, tajlandski, poljski, češki, turski, korejski, finski, japanski, švedski, bahasa
- Klasa zaštite (uređaj) IP52
- Napajanje 5 V DC (USB-C)

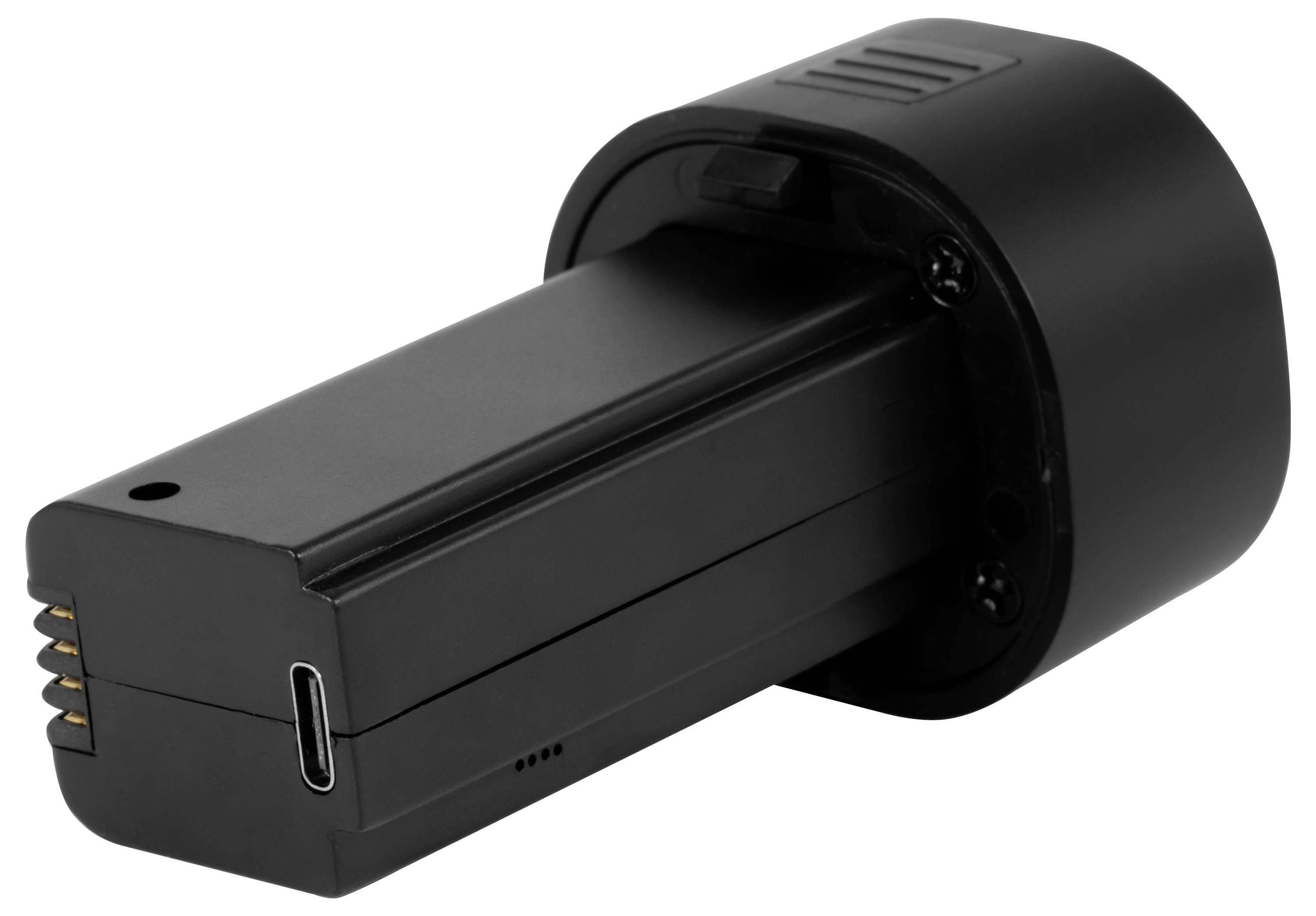

- Punjiva baterija/baterija 2 x 3,7 V baterijski paket, litij-ionska baterija
- Kapacitet 5000 mAh
- Izlazna snaga 18,25 Wh
- Radni uvjeti -20 ... 55 °C, 10 ... 95% relativne vlažnosti
- Uvjeti skladištenja -30 ... 65 °C, 10 ... 95% relativne vlažnosti
- Dimenzije (D x Š x V) 245 x 95 x 80 mm
- Težina 425 g
- Vrsta proizvoda
kamera za akustičnu sliku
- Mjerna funkcija
razina zvuka
tvornički standard (vlastiti)
- dim.
(D x Š x V) 245 x 95 x 80 mm
- Prikaz
LCD
- Frekvencija (maks.)
100 kHz
- Frekvencija (min.)
2 kHz
- Područje frekvencije
2 kHz - 100 kHz
- Težina
425 g
- Širina
95 mm
- Visina
80 mm
- Dužina
245 mm
- Posebne značajke
prikaz u boji
- Sučelja
USB-C
WLAN
- UKCA
da
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3811971 PCE Instruments kamera za akustičnu sliku prikaz u boji 2 kHz - 100 kHz USB-C, WLAN
Upute za rad i sigurnost
Upute za rad i sigurnost 3811971 PCE Instruments kamera za akustičnu sliku prikaz u boji 2 kHz - 100 kHz USB-C, WLAN
Opis
Akustična kamera je snažan mjerni sustav za brzu i pouzdanu lokalizaciju izvora zvuka, kao i za otkrivanje curenja komprimiranog zraka, plina i vakuuma. Zahvaljujući najsuvremenijoj MEMS tehnologiji mikrofona, snimanju visoke rezolucije i inteligentnom softveru za analizu, akustična kamera omogućuje preciznu akustičnu vizualizaciju čak i u zahtjevnim industrijskim okruženjima.

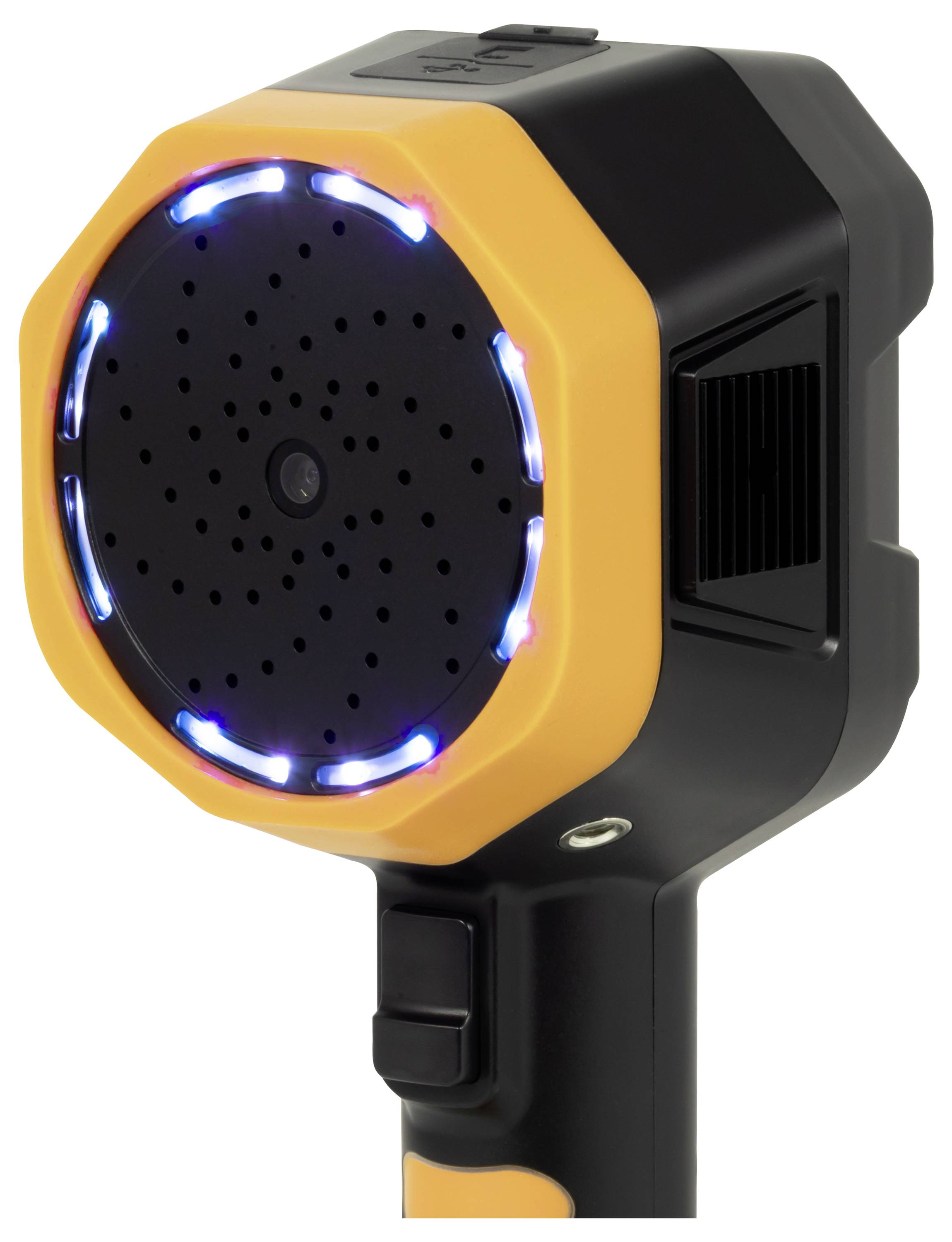

Opremljena 64-kanalnim MEMS digitalnim mikrofonom, akustična kamera snima zvučne signale u frekvencijskom rasponu od 2 kHz do 100 kHz. To omogućuje precizno lociranje i zvučnih i visokofrekventnih zvukova. Domet detekcije od 0,3 do 50 metara omogućuje fleksibilnu upotrebu – od analize iz neposredne blizine do istraživanja većih sustava.

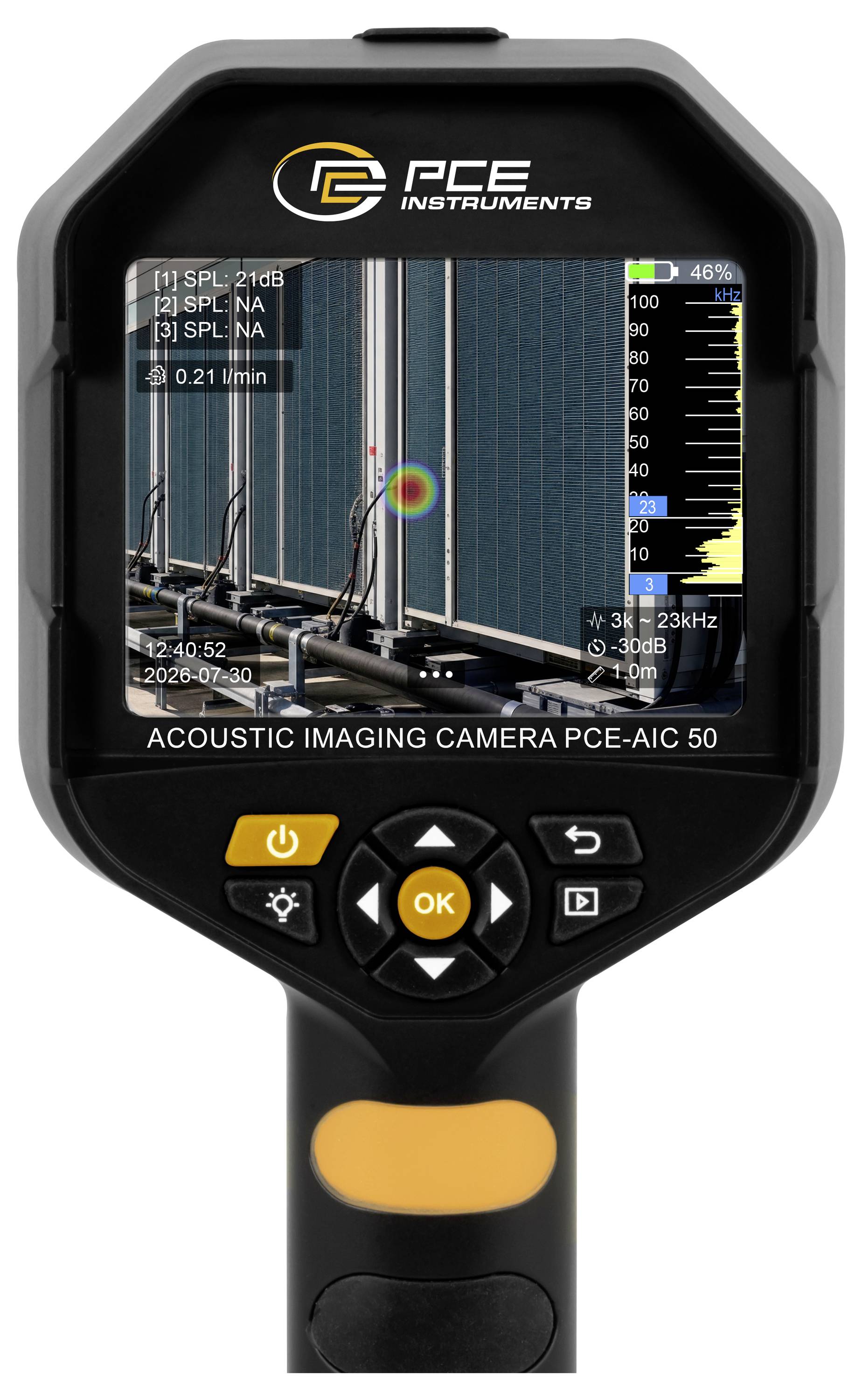

Za detaljnu vizualnu dokumentaciju, akustična kamera ima integriranu kameru od 12 megapiksela s vidnim poljem od 72° i fiksnom žarišnom duljinom od 3,9 mm. S brzinom kadrova od najmanje 25 FPS, akustične i vizualne informacije se glatko kombiniraju, omogućujući prikaz izvora zvuka u stvarnom vremenu.
Uz preciznu lokalizaciju izvora zvuka, uređaj nudi integriranu procjenu curenja plina i gubitka zbog curenja. Različiti načini snimanja - uključujući holografiju jednog cilja, više ciljeva i akustičnu holografiju - omogućuju optimalnu prilagodbu različitim mjernim zadacima. Izvješća o analizi mogu se kreirati i spremiti izravno na uređaju, što uvelike pojednostavljuje dokumentaciju.

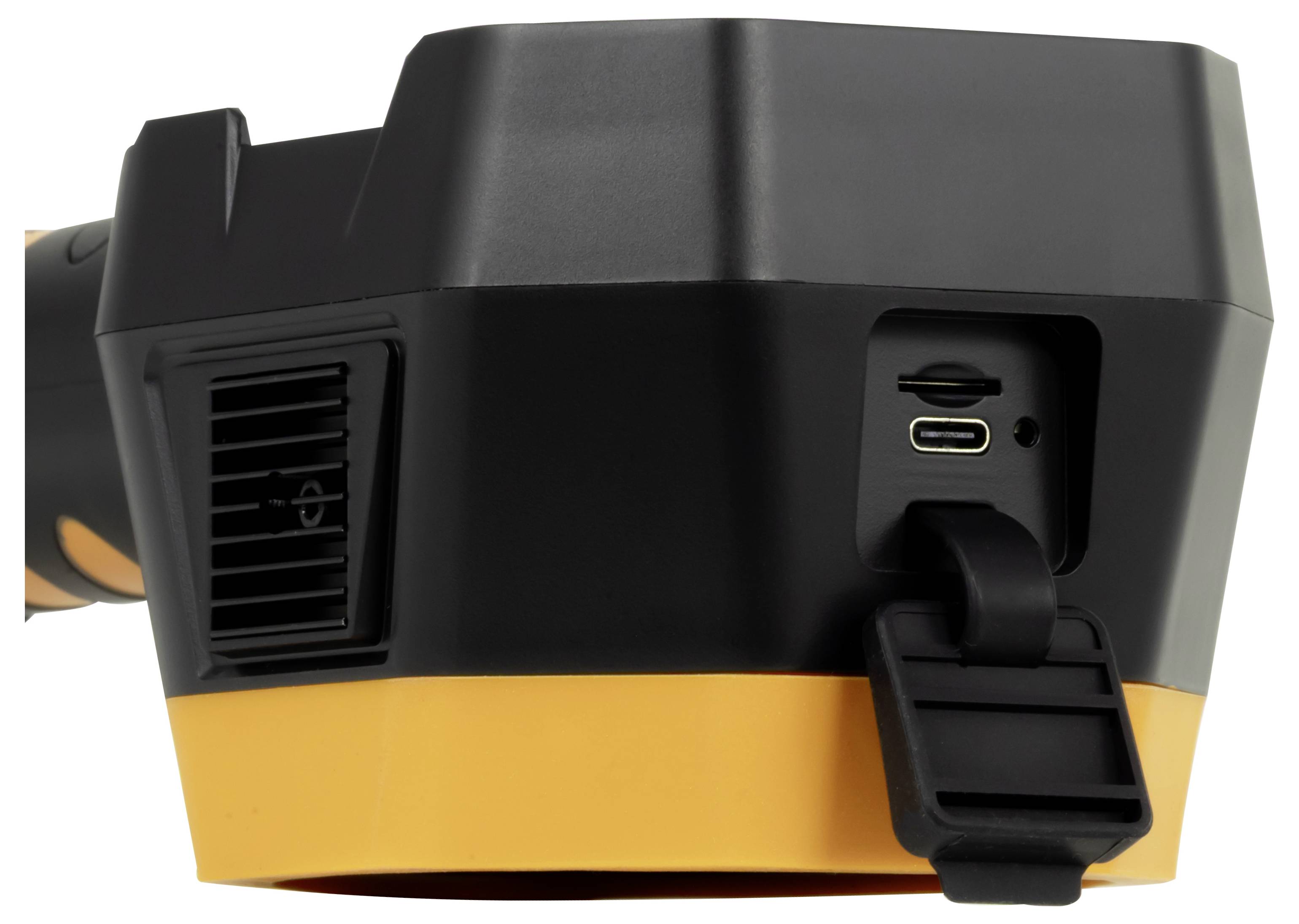

Integrirana memorija od 8 GB može se proširiti do 512 GB putem utora za TF karticu. Osim toga, sustav podržava WLAN prema IEEE 802.11a/b/g/n/ac u frekvencijskim pojasevima od 2,4 i 5 GHz za praktičan prijenos podataka. Akustična kamera može se sigurno montirati na stativ pomoću navoja za stativ od 1/4 inča, što je čini pogodnom za dulje serije mjerenja.

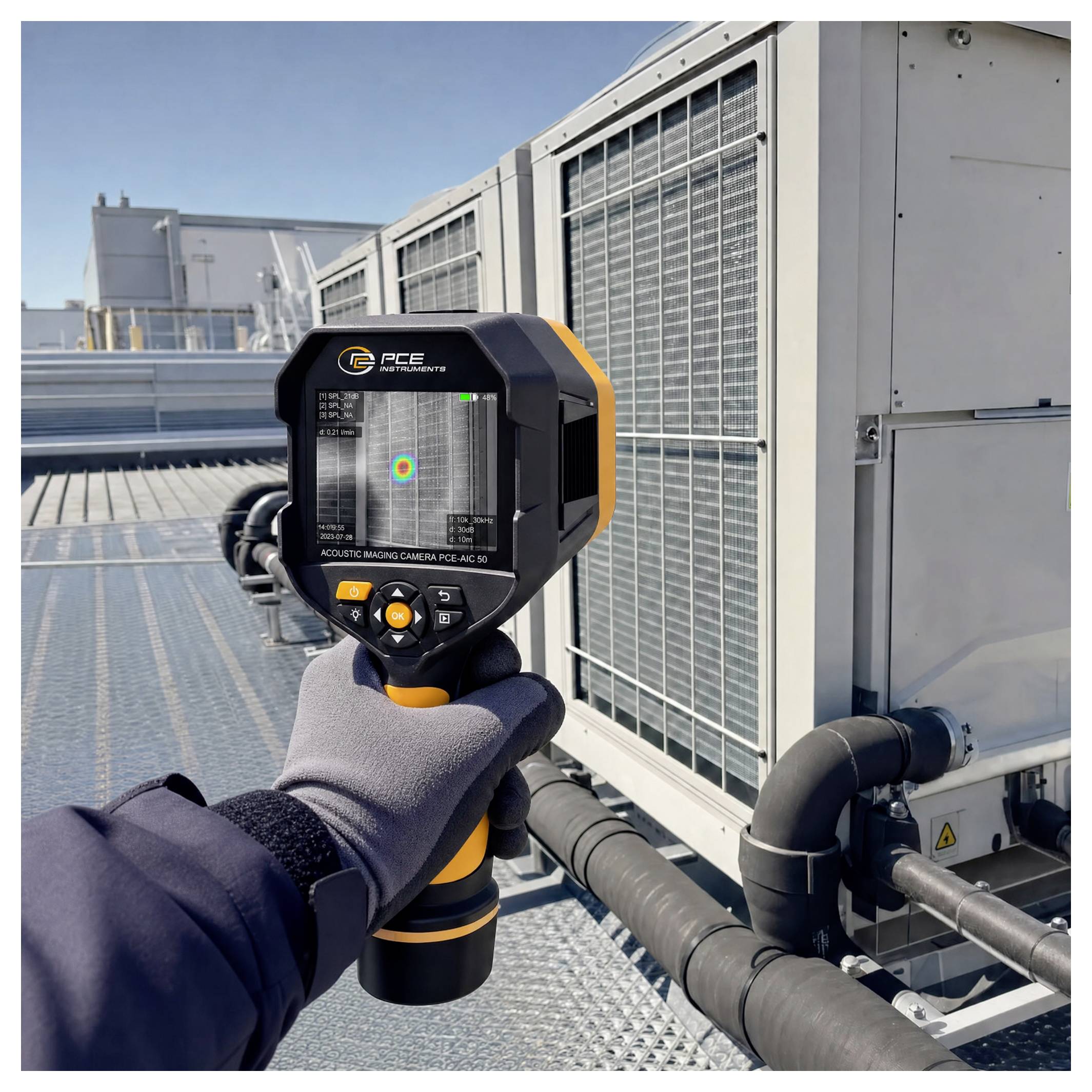

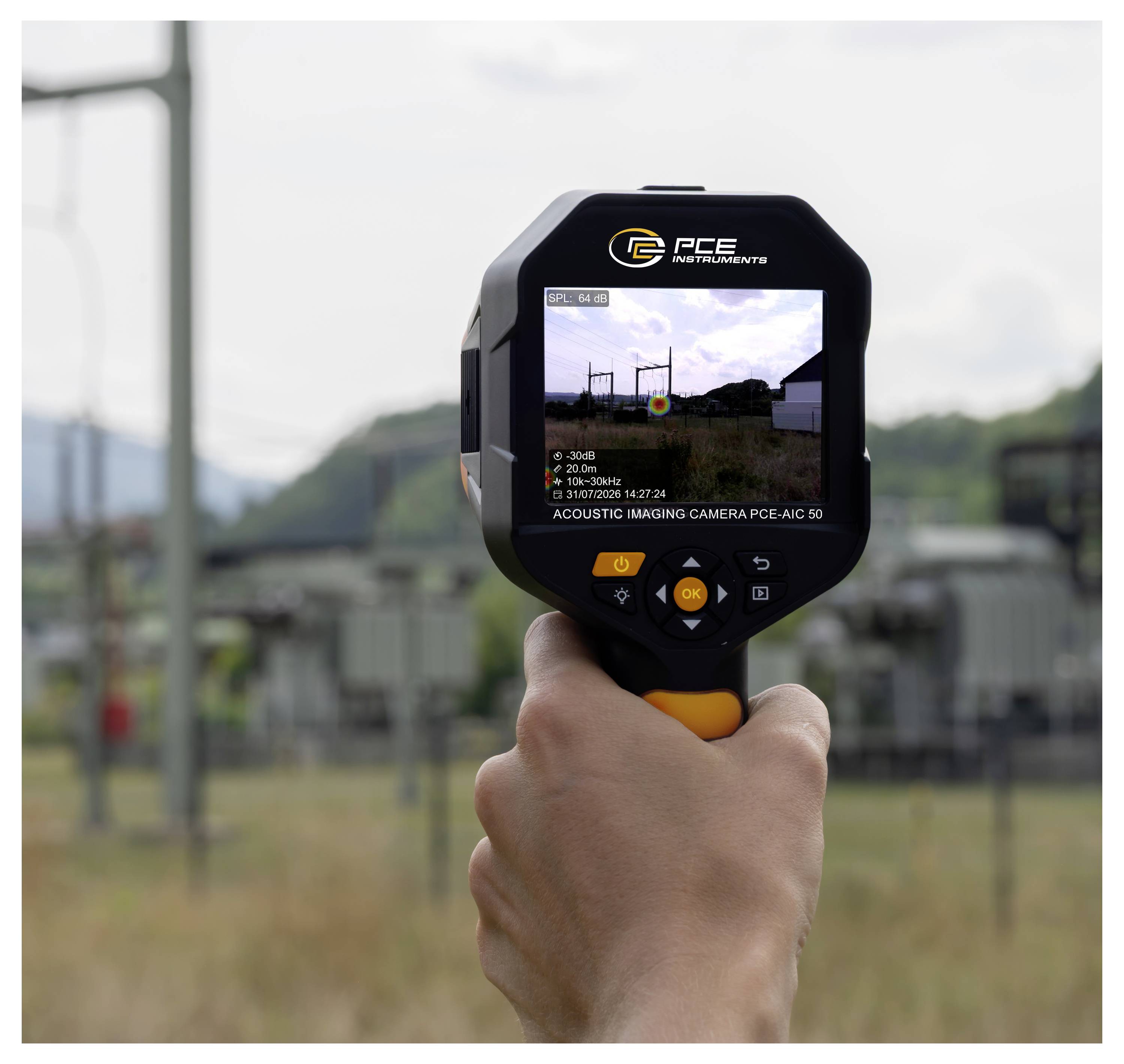

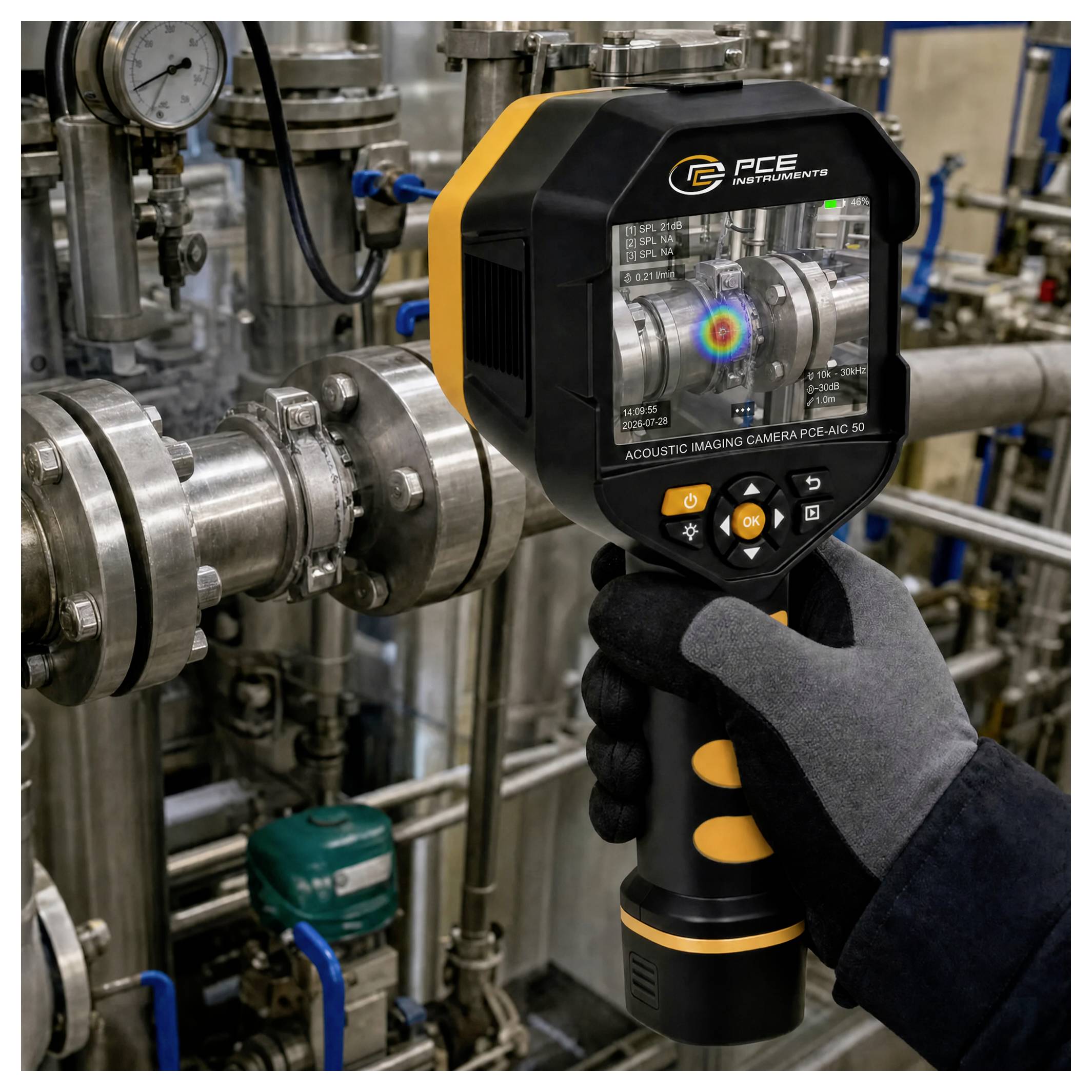

Akustična kamera idealna je za preventivno održavanje, industrijske preglede i praćenje stanja strojeva i sustava. Tipična područja primjene uključuju lokalizaciju curenja komprimiranog zraka, plina i vakuuma, otkrivanje djelomičnih pražnjenja u električnim sustavima, rješavanje problema mehaničkih komponenti i analizu izvora buke u proizvodnji, opskrbi energijom, građevinskoj tehnologiji i istraživanju. Brza vizualizacija zvučnih događaja može smanjiti troškove održavanja, minimizirati gubitke energije i izbjeći zastoje.
Ovaj tekst je strojno preveden.
Opremljena 64-kanalnim MEMS digitalnim mikrofonom, akustična kamera snima zvučne signale u frekvencijskom rasponu od 2 kHz do 100 kHz. To omogućuje precizno lociranje i zvučnih i visokofrekventnih zvukova. Domet detekcije od 0,3 do 50 metara omogućuje fleksibilnu upotrebu – od analize iz neposredne blizine do istraživanja većih sustava.
Za detaljnu vizualnu dokumentaciju, akustična kamera ima integriranu kameru od 12 megapiksela s vidnim poljem od 72° i fiksnom žarišnom duljinom od 3,9 mm. S brzinom kadrova od najmanje 25 FPS, akustične i vizualne informacije se glatko kombiniraju, omogućujući prikaz izvora zvuka u stvarnom vremenu.
Uz preciznu lokalizaciju izvora zvuka, uređaj nudi integriranu procjenu curenja plina i gubitka zbog curenja. Različiti načini snimanja - uključujući holografiju jednog cilja, više ciljeva i akustičnu holografiju - omogućuju optimalnu prilagodbu različitim mjernim zadacima. Izvješća o analizi mogu se kreirati i spremiti izravno na uređaju, što uvelike pojednostavljuje dokumentaciju.
Integrirana memorija od 8 GB može se proširiti do 512 GB putem utora za TF karticu. Osim toga, sustav podržava WLAN prema IEEE 802.11a/b/g/n/ac u frekvencijskim pojasevima od 2,4 i 5 GHz za praktičan prijenos podataka. Akustična kamera može se sigurno montirati na stativ pomoću navoja za stativ od 1/4 inča, što je čini pogodnom za dulje serije mjerenja.
Akustična kamera idealna je za preventivno održavanje, industrijske preglede i praćenje stanja strojeva i sustava. Tipična područja primjene uključuju lokalizaciju curenja komprimiranog zraka, plina i vakuuma, otkrivanje djelomičnih pražnjenja u električnim sustavima, rješavanje problema mehaničkih komponenti i analizu izvora buke u proizvodnji, opskrbi energijom, građevinskoj tehnologiji i istraživanju. Brza vizualizacija zvučnih događaja može smanjiti troškove održavanja, minimizirati gubitke energije i izbjeći zastoje.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- 1 x Akustična kamera PCE-AIC 50

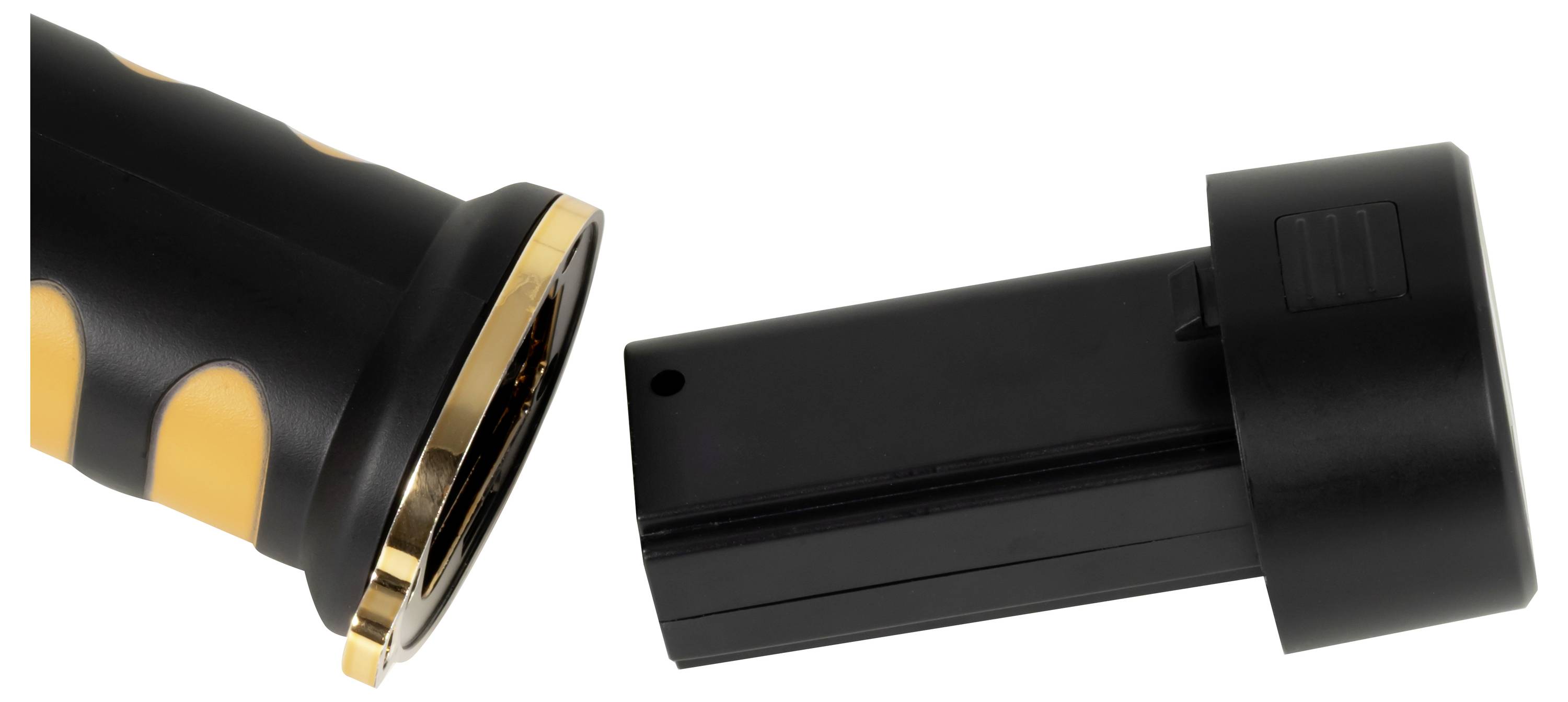

- 2 x litijeve baterije (izmjenjive)
- 1 x USB kabel za punjenje tipa C

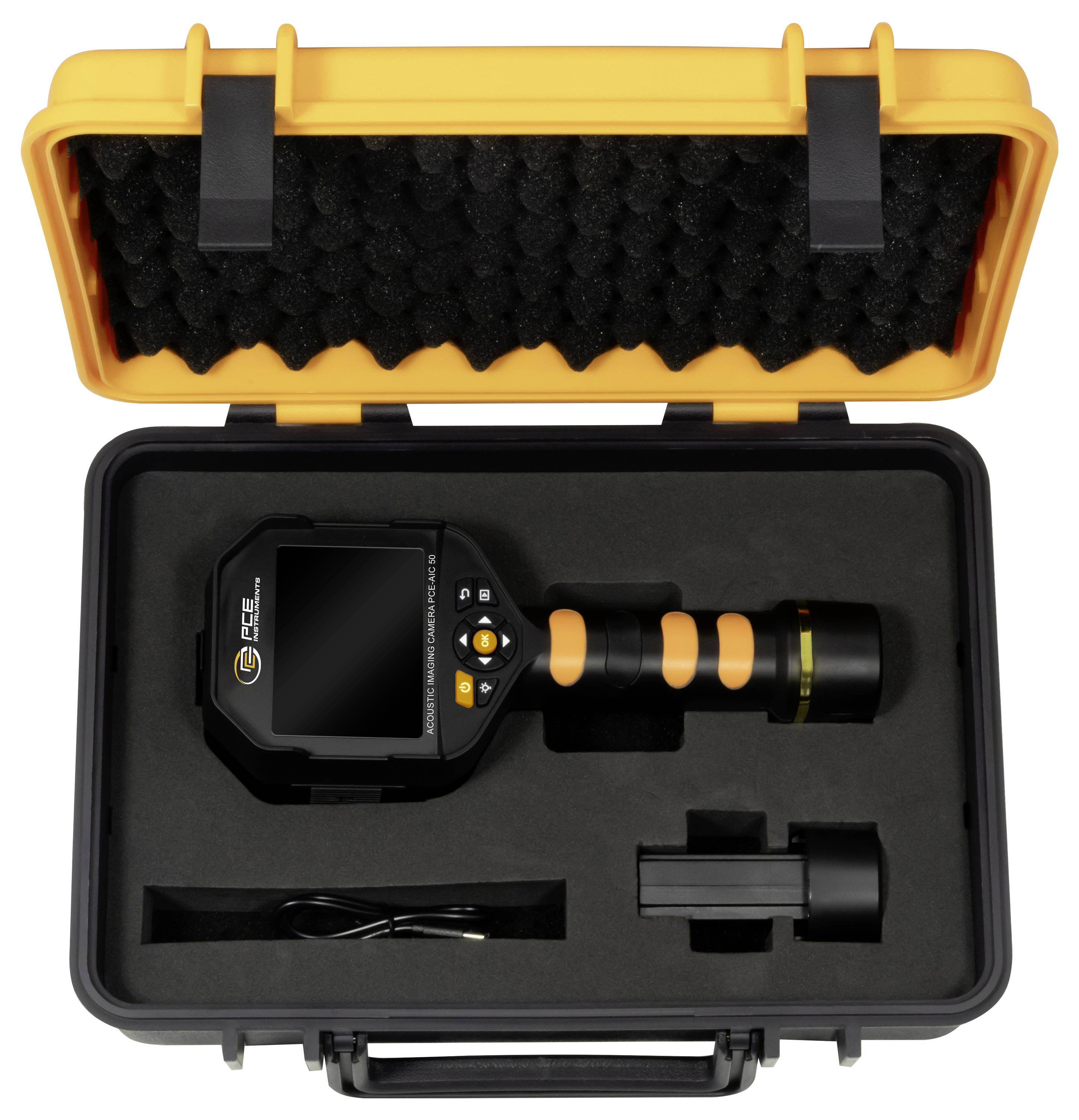

- 1 x kutija za pohranu
- 1 upute za rukovanje.
