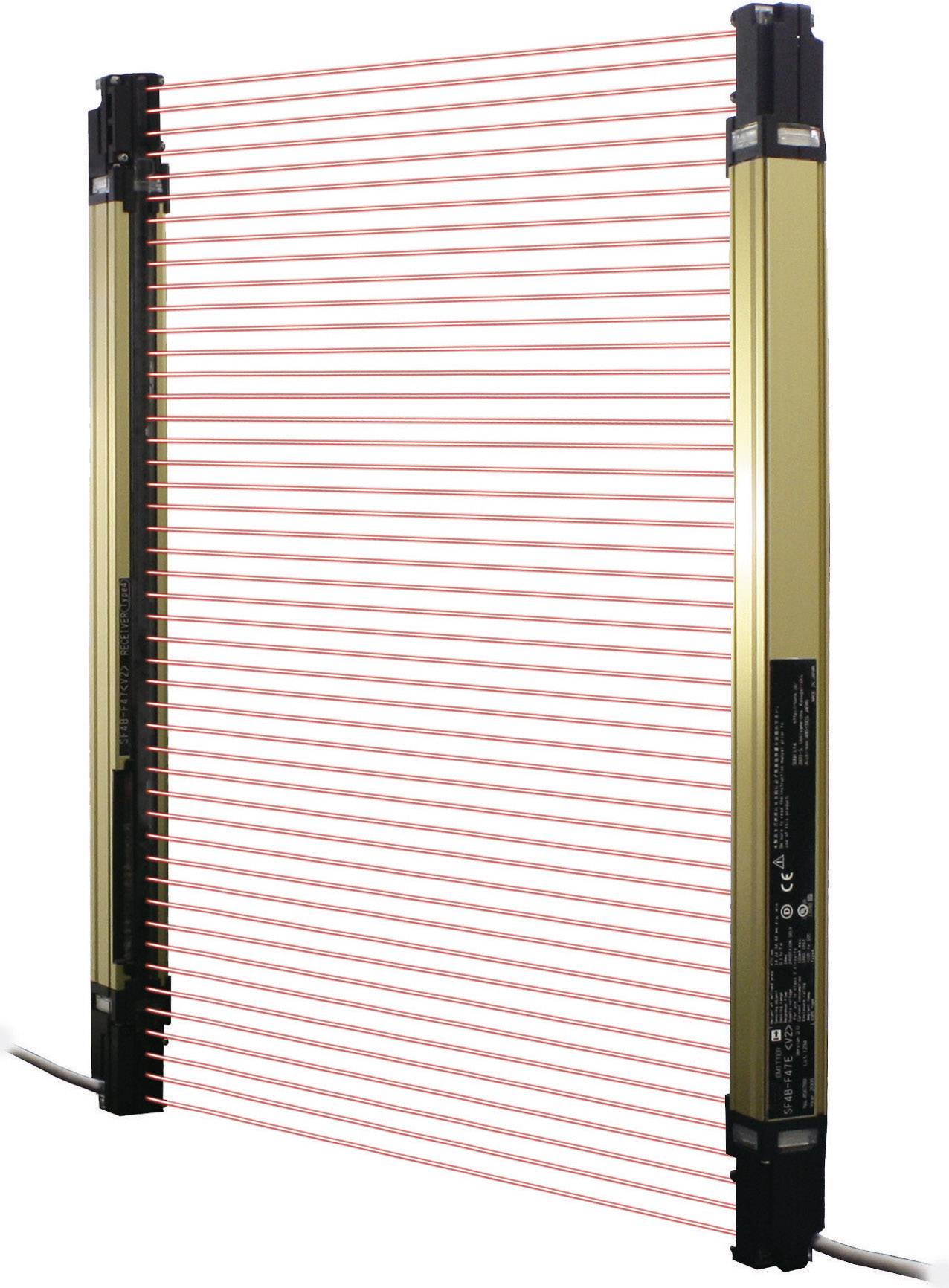

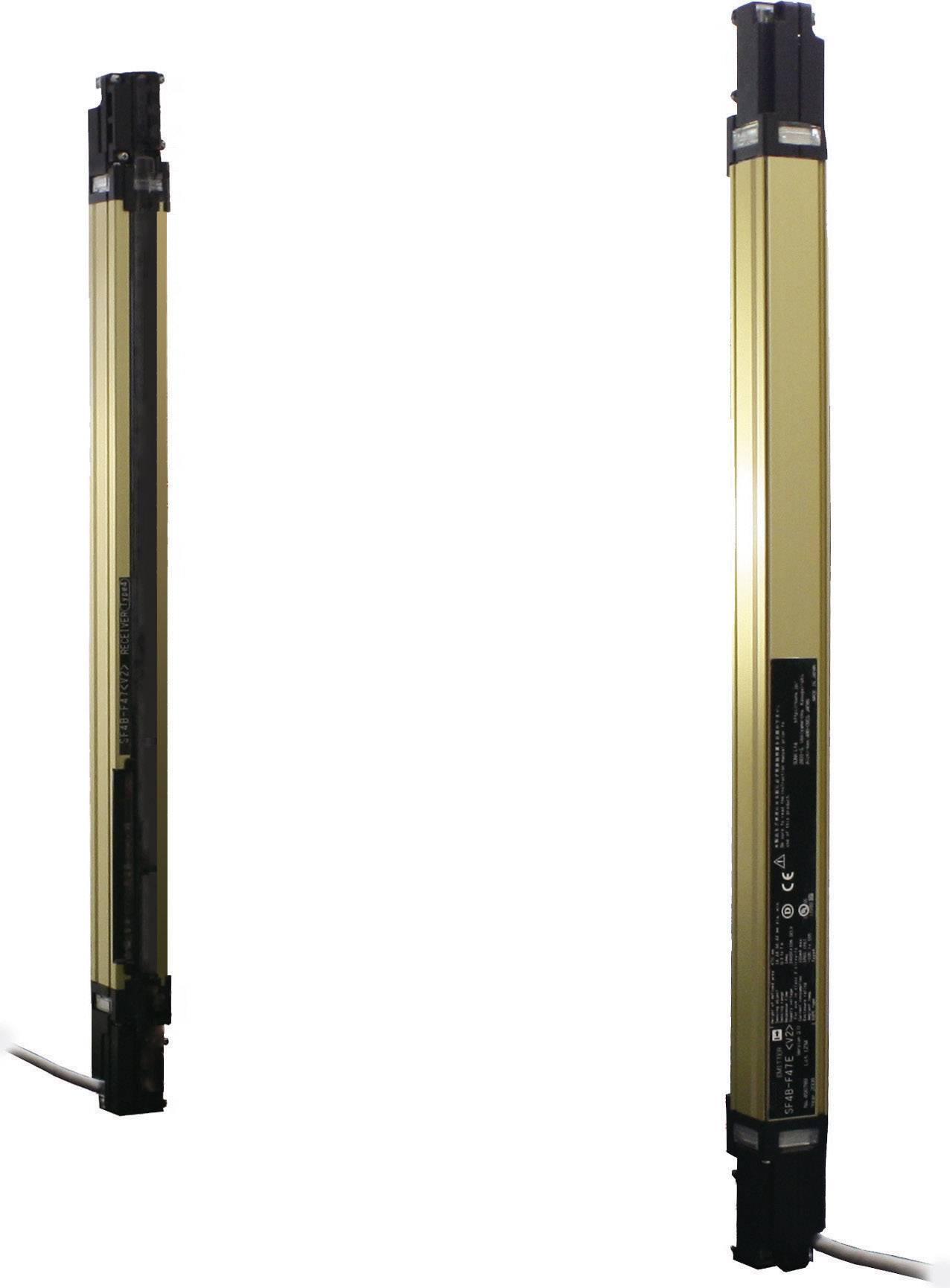

Panasonic sigurnosna svjetlosna zavjesa SF4B-H28(V2) Visina zaštitnog polja 550 mm Broj žarkova: 28
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sigurnosna svjetlosna zavjesa
Dužina
30 mm
Visina
550 mm
Tip
SF4B-H28(V2)
Područje primjene
zaštita ruku
Tehnički list (PDF)
Broj
Ukupno (1.999,00 € / komad)
1.999,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Sigurnosna svjetlosna zavjesa SF4B, tip 4
Više informacija
Tehnički podaci
- Širina zaštitnog polja: 0,3 - 9 m
- Najmanji objekt za prepoznavanje: Ø25 mm
- Prijenosna dioda: infracrvena LED (870 nm)
- Sigurnosna kategorija: EN 61496-1 / 2 (tip 4) / ISO 13849-1 (kategorija 4, PLe) / IEC 61508-1 do 7 (SIL 3)
- Priključak: utični spoj
- Izlaz (Amper): tranzistor (2 x PNP ili 2 x NPN / preklopivi) OSSD1 / OSSD2 (maks.) 200 mA
- Potvrda: CE / TÜV
- Vrsta proizvoda
sigurnosna svjetlosna zavjesa
- Tip
SF4B-H28(V2)
- Područje primjene
zaštita ruku
- Pogonski napon maks.
24 V/DC
- Pogonski napon
24 V/DC (max)
- Maks. potrošnja struje
230 mA
- Vrijeme odziva
90 ms
- Najmanji objekt za prepoznavanje (promjer)
25 mm
- Tip odašiljača
LED infracrveni
- Valna duljina
870 nm
- Izlazi
2 x PNP
- Izlazna struja
200 mA
- Razina izvedbe
PL e
- Razina sigurnosti integriteta (SIL)
SIL 3
- Sigurnosna kategorija
4
- Žarkovi
28
- Širina razmaka
20 mm
- Visina zaštitnog polja
550 mm
- Ukupna visina
550 mm
- Sadržaj
1 St.
IP67
- Dužina
30 mm
- Širina
28 mm
- Visina
550 mm
- dim.
(D x Š x V) 30 x 28 x 550 mm
- Min. temperatura
-10 °C
- Maks. temperatura
+55 °C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 507112 Panasonic sigurnosna svjetlosna zavjesa SF4B-H28(V2) Visina zaštitnog polja 550 mm Broj žarkova: 28
Upute za rad i sigurnost
Upute za rad i sigurnost 507112 Panasonic sigurnosna svjetlosna zavjesa SF4B-H28(V2) Visina zaštitnog polja 550 mm Broj žarkova: 28
Upute za rad i sigurnost 507112 Panasonic sigurnosna svjetlosna zavjesa SF4B-H28(V2) Visina zaštitnog polja 550 mm Broj žarkova: 28
Opis
Kompaktna zaštitna svjetlosna zavjesa za zaštitu ruku. Visina zaštite jednaka visini - nema mrtve zone. Veliki integrirani status LED indikatori (crveno / zeleno). Samodijagnostički sustav sa statusnim zaslonom. Override funkcija za rad stroja čak i kada je put snage prekidan. LED indikator podešavanja za jednostavnu instalaciju. Automatska supresija smanjuje odsjaj i smetnje (ELCA funkcija). Kratko vrijeme odziva s14 ms.
Anwendung:Zaštita od opasnih točaka (na pr., U području rukovanja strojem, na montažnoj stanici), sigurnost vrata, sigurnost pristupa (npr. Robota ili sklopna površina).
Ovaj tekst je strojno preveden.
Anwendung:Zaštita od opasnih točaka (na pr., U području rukovanja strojem, na montažnoj stanici), sigurnost vrata, sigurnost pristupa (npr. Robota ili sklopna površina).
Ovaj tekst je strojno preveden.
Izvedba
- Indikator pogreška 7 segment
- Integrirana kontrola kontaktora
- Isključivanje.
Isporuka uključuje
- Sigurnosna svjetlosna zavjesa SF4B, tip4 Panasonic SF4B-H28(V2) (+10/-15 %) 24 V/DC sigurnosna svjetlosna zavjesa/zaštita za ruke, visina zaštit. polja 550 mm, broj zraka: 28
