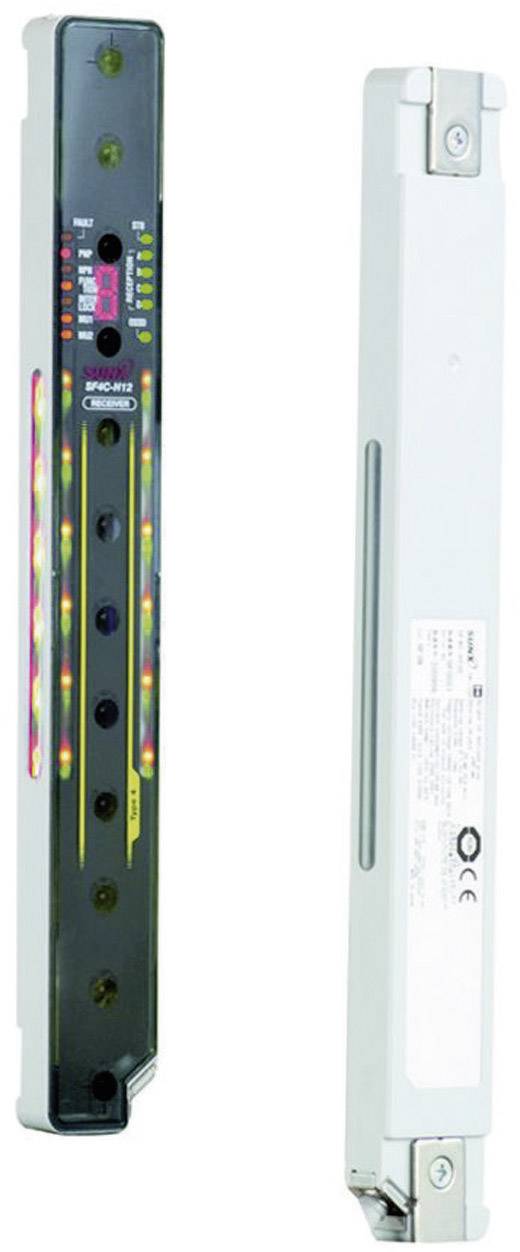

Panasonic SF4C-H28 Visina zaštitnog polja 560 mm Broj žarkova: 28
EAN:
Šifra proizvođača:
Kataloški br.:
Visina
560 mm
Tip
SF4C-H28
Područje primjene
zaštita ruku
Određene značajke
ručno/automatsko ponovno pokretanje
Pogonski napon maks.
24 V/DC
Tehnički list (PDF)
Broj
Ukupno (1.355,00 € / komad)
1.355,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Sigurnosna svjetlosna barijera SF4C, tip 4
Više informacija
Tehnički podaci
- Širina zaštitnog polja: 0,1 - 3 m
- Razmak osi zraka: 20 mm
- Najmanji objekt za prepoznavanje: Ø25 mm
- Odašiljačka dioda: Infracrvena LED (855nm)
- Sigurnosna kategorija: EN 61496-1/2 (tip 4)/ ISO 13849-1 (Kategorija 4, PLe)/ IEC 61508-1 do 7 (SIL 3)
- Priključenje: Kabel 5 m
- Izvedba: Sigurnosna barijera/zaštita za ruke
- Izlaz (A): Tranzistor (2 x PNP ili 2 x NPN/ promijenjivo) OSSD1/ OSSD2 (maks.) 200 mA
- Certifikat: CE/TÜV
- Tip
SF4C-H28
- Područje primjene
zaštita ruku
- Određene značajke
ručno/automatsko ponovno pokretanje
- Pogonski napon maks.
24 V/DC
- Pogonski napon
24 V/DC (max)
- Vrijeme odziva
7 ms
- Najmanji objekt za prepoznavanje (promjer)
25 mm
- Priključak
kabel
- Duljina kabela
5 m
- Tip odašiljača
LED infracrveni
- Valna duljina
855 nm
- Izlazi
2 x PNP
- Izlazna struja
200 mA
- Razina izvedbe
PL e
- Razina sigurnosti integriteta (SIL)
SIL 3
- Sigurnosna kategorija
4
- Žarkovi
28
- Širina razmaka
20 mm
- Visina zaštitnog polja
560 mm
- Ukupna visina
560 mm
- Sadržaj
1 St.
IP65/67
- Širina
30 mm
- Visina
560 mm
- dim.
(Š x V x D) 30 x 560 x 13.2 mm
- Min. temperatura
-10 °C
- Maks. temperatura
+55 °C
- Dubina
13.2 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 507132 Panasonic SF4C-H28 Visina zaštitnog polja 560 mm Broj žarkova: 28
Podatkovna tablica 507132 Panasonic SF4C-H28 Visina zaštitnog polja 560 mm Broj žarkova: 28
Upute za rad i sigurnost
Upute za rad i sigurnost 507132 Panasonic SF4C-H28 Visina zaštitnog polja 560 mm Broj žarkova: 28
Upute za rad i sigurnost 507132 Panasonic SF4C-H28 Visina zaštitnog polja 560 mm Broj žarkova: 28
Informacije
Informacije 507132 Panasonic SF4C-H28 Visina zaštitnog polja 560 mm Broj žarkova: 28
Opis
Ultra tanka sigurnosna barijera kao tip zaštite za ruku. Kompaktna građa sa samo 13mm dubine. Veliki integrirani LED statusni prikaz (crvena/zelena) – nisu potrebne dodatne lampice za prigušivanje. Automatsko prigušivanje preslušavanja za smanjenje utjecaja svjetlosnih smetnji i interferencija (funkcija ELCA). Različite funkcije prigušivanja (muting). Zatamnjenje (fiksno i plutajuće). Ručno i automatsko resetiranje. Vanjska nadzorna funkcija. Funkcija poništavanja (override) za rad stroja čak i kod prekinutog puta zrake. Sigurnosna ulazna funkcija (npr. za sigurnosni prekidač za vrata, prekidač za isključivanje u slučaju nužde) - nije potreban sigurnosni relej. Kaskadiranje (serijski sklop) do 3 sustava.
Anwendung: Zaštita od opasnih mjesta (npr. preši, u području rukovanja strojem, na montažnoj stanici), osiguranje vrata, osiguravanje pristupa (na primjer, radnog mjesta robota ili površine za montažu).
Anwendung: Zaštita od opasnih mjesta (npr. preši, u području rukovanja strojem, na montažnoj stanici), osiguranje vrata, osiguravanje pristupa (na primjer, radnog mjesta robota ili površine za montažu).
Izvedba
- 7-segmentni prikaz grešaka
- Promijenjivo PNP/NPN
- Pomoćni zaslon za ispravljanje osi zrake.
Isporuka uključuje
- Sigurnosna svjetlosna zavjesa SF4C, tip4 Panasonic SF4C-H28 (+10/-15 %) 24 V/DC sigurnosna zavjesa/zaštita za ruke, visina zaštit. polja 560 mm, broj zraka: 28
