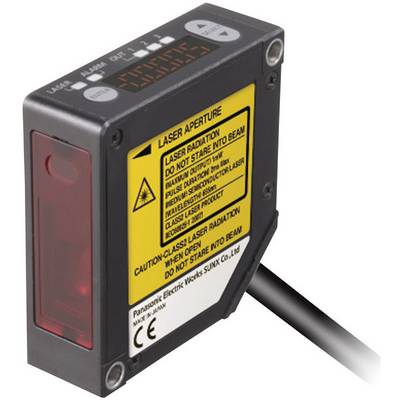

Panasonic HL-G112-A-C5 laserski senzor udaljenosti 1 St. 24 V/DC Domet (maks. u otvorenom polju): 180 mm (D x Š x V) 57
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
laserski senzor udaljenosti
Maks. domet
180 mm
Tip
HL-G112-A-C5
Sadržaj
1 St.
Radni napon
24 V/DC
Tehnički list (PDF)
Broj
Ukupno (1.375,00 € / komad)
1.375,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Panasonic HL-G112-A-C5 laserski senzor udaljenosti 1 St. 24 V/DC Domet (maks. u otvorenom polju): 180 mm (D x Š x V) 57 x 20.4 x 60 mm
- Kompaktna građa
- LED pokazivač
Tehnički podaci
- Linearnost: ± 0,1% FS
- Prosječna udaljenost mjerenja: 120 mm
- Mjerno područje: (± 60) 120 mm
- Element prijema: CMOS senzor slike
- Odobrenja: CE / FDA
- Razlučivost 8 μm
- Funkcije: ciklusi ciklusa, usrednjavanje, vrijeme ekspozicije
- Potrošnja struje: maks. 100 mA
- Vrsta proizvoda
laserski senzor udaljenosti
- Tip
HL-G112-A-C5
- Sadržaj
1 St.
- Radni napon
24 V/DC
- Preklopni napon (maks.)
24 V/DC
- Određene značajke
LED zaslon
- Tip odašiljača
poluvodički laser, crveni
- Kategorija lasera
2
- Izlazi
NPN
PNP
- Rezolucija
8 µm
- Domet min. (na otvorenom)
60 mm
180 mm
- Tolerancija ±
0.1 %
- Priključak
kabel, otvoreni kraj
- Duljina kabela
5.00 m
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
+45 °C
- Dužina
57 mm
- Širina
20.4 mm
- Visina
60 mm
- dim.
(D x Š x V) 57 x 20.4 x 60 mm
- Priključak
konektor
- Tip navoja, strana za priključivanje
M12
- Proizvođač-br. dijela
HL-G112-A-C5
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 507079 Panasonic HL-G112-A-C5 laserski senzor udaljenosti 1 St. 24 V/DC Domet (maks. u otvorenom polju): 180 mm (D x Š x V) 57
Upute za rad i sigurnost
Upute za rad i sigurnost 507079 Panasonic HL-G112-A-C5 laserski senzor udaljenosti 1 St. 24 V/DC Domet (maks. u otvorenom polju): 180 mm (D x Š x V) 57
Upute za rad i sigurnost 507079 Panasonic HL-G112-A-C5 laserski senzor udaljenosti 1 St. 24 V/DC Domet (maks. u otvorenom polju): 180 mm (D x Š x V) 57
Upute za rad i sigurnost 507079 Panasonic HL-G112-A-C5 laserski senzor udaljenosti 1 St. 24 V/DC Domet (maks. u otvorenom polju): 180 mm (D x Š x V) 57
Upute za rad i sigurnost 507079 Panasonic HL-G112-A-C5 laserski senzor udaljenosti 1 St. 24 V/DC Domet (maks. u otvorenom polju): 180 mm (D x Š x V) 57
Informacije
Informacije 507079 Panasonic HL-G112-A-C5 laserski senzor udaljenosti 1 St. 24 V/DC Domet (maks. u otvorenom polju): 180 mm (D x Š x V) 57
Opis
Optički laserski mjernog senzora za precizno mjerenje rezolucije do 8 μm. Princip triangulacije pogodan je za mjerenje zadataka na različitim površinama kao što su drvo, guma, plastika, matirani metal, papir. Integrirani 5-znamenkasti LED zaslon pruža udoban prikaz trenutne mjerne udaljenosti. LED zaslon za praćenje stanja, prikaz funkcije. Mjerno područje od 120 mm može se procijeniti preko analognog napona (0-10 V) ili strujnog izlaza (4-20 mA). Dodatno integrirani su tri digitalna tranzistorska izlaza za programabilne izlaze. Transistorski izlazi su PNP ili NPN. Postavke se jednostavno izrađuju pomoću 3 tipke na senzoru. Višenamjenski ulaz za vanjsko lasersko upravljanje, nula i resetiranje. Memorija funkcija: može se spremiti i podsjetiti do četiri postavke. Zaključavanje ključa je moguće. Senzor se može montirati u malom prostoru s 2 metalno ojačane montažne rupe. Vidljivi crveni poluvodički laser za jednostavno poravnavanje laserskog snopa.
Anwendung:Mjerenje dijelova, ispitivanje stabilnosti dimenzija, kontrola udaljenosti, mjerenje debljine, ispitivanje planarnosti, proces i kontrola kvalitete (u proizvodnim procesima, in-line), ispitne i mjerne postaje.
Ovaj tekst je strojno preveden.
Anwendung:Mjerenje dijelova, ispitivanje stabilnosti dimenzija, kontrola udaljenosti, mjerenje debljine, ispitivanje planarnosti, proces i kontrola kvalitete (u proizvodnim procesima, in-line), ispitne i mjerne postaje.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Laserski senzor udaljenosti HL-G1 Panasonic HL-G112-A-C5 senzor udaljenosti
Napomene
Lasersko zračenje! Pazite na mjere opreza! Ne gledajte u zraku (opekline mrežnice).
