Kupi Panasonic AGQ20012 relej za tiskane pločice 12 V/DC 1 A 2 prebacivanje 1 St.

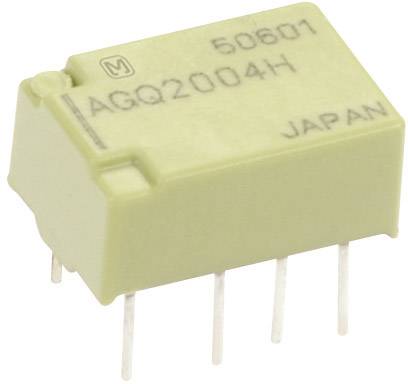

Elektronički komponenta oznake 'AGQ2004H', podrijetlom iz Japana, koja ima nekoliko metalnih iglica na donjoj strani.

Slika slična

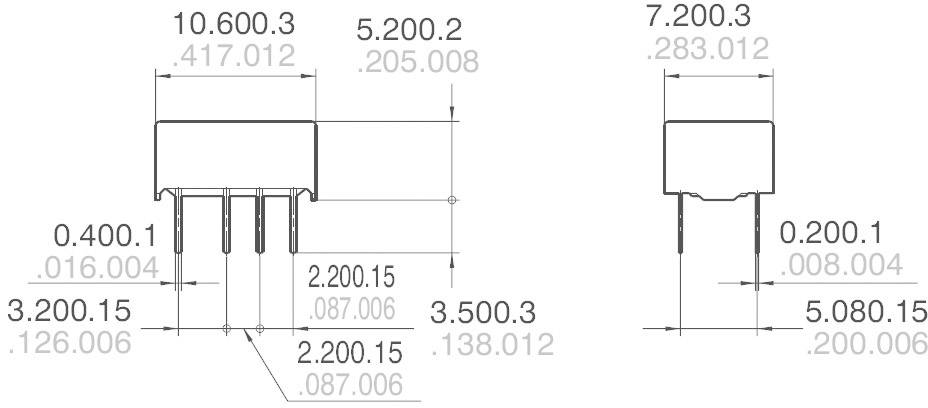

Tehnički nacrt elektroničkih komponenata s detaljnim dimenzijama u milimetrima. Dva elektronička komponenta različitih veličina i pinova.

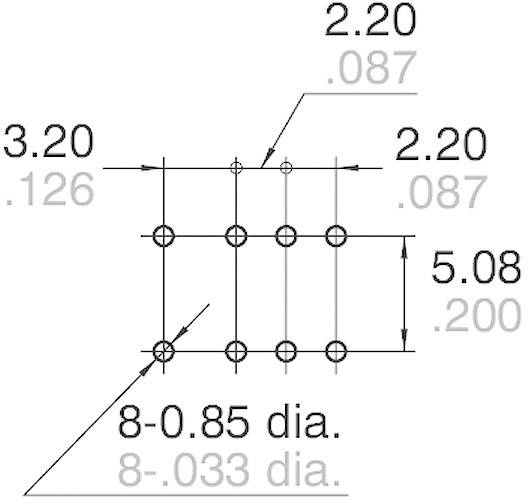

Tehnički nacrt predloška za bušenje: 8 provrta promjera 0,85 mm. Razmaci: 3,20 mm horizontalno, 2,20 mm vertikalno.

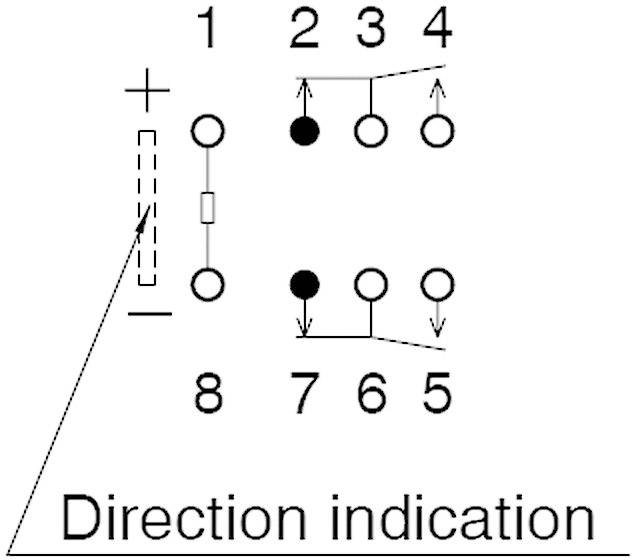

'Električna shema s povezivanjem na plus i minus te smjernim strelicama. Strelica ide od 1 kroz plus-smjer do 8. Indikator pokazuje smjer strujanja.'

1/4

Slika slična

Vrsta proizvoda

relej za tiskane pločice

Nazivni napon svitka

12 V/DC

Način regulacije

monostabilan, 1 zavojnica

Vrsta kontakta

2 prebacivanje

Preklopni napon (maks.)

110 V/DC

125 V/AC

Tehnički list (PDF)

Dostava pon, 5.10.

34 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Ukupno (3,99 € / komad)

3,99 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: relej za tiskane pločice

Tip: AGQ20012

Nazivni napon svitka: 12 V/DC

Odzivni napon (min.): 9 V/DC

Radni napon (maks.): 18 V/DC

Način regulacije: monostabilan, 1 zavojnica

Otpornost (svitka): 1028 Ω

Vrsta kontakta: 2 prebacivanje

Kontaktni materijal: AgPd + Au

Preklopni napon (maks.): 110 V/DC
125 V/AC

Prebacivanje struje (maks.): 1 A

Maks. rasklopna snaga: 30 W
37.5 VA

Priključak: lemne igle

Min. temperatura: -40 °C

Maks. temperatura: +85 °C

Dužina: 10.6 mm

Širina: 7.2 mm

Visina: 5.2 mm

dim.: (D x Š x V) 10.6 x 7.2 x 5.2 mm

Sadržaj: 1 St.

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 504822 Panasonic AGQ20012 relej za tiskane pločice 12 V/DC 1 A 2 prebacivanje 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 504822 Panasonic AGQ20012 relej za tiskane pločice 12 V/DC 1 A 2 prebacivanje 1 St.

Opis

Izrazito kompaktan i ravni signalni relej ultraminiature s malim nogom za visoke gustoće pakiranja. Vrlo visok napon pod naponom prema Bellcore standardu.
Anwendung:Telekomunikacije, potrošačka elektronika, mjerenje, sigurnost i medicinska tehnologija.

Ovaj tekst je strojno preveden.

Napomene

Odobrenja: UL, CSA, BSI.
