ORBIS Zeitschalttechnik kW-Zähler OB709600 trifazni brojač digitalni 1.5 A Dozvola MID: ne 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
trifazni brojač
Strujno opterećenje
1.5 A
Zaslon
digitalni
Vrsta brojača
Mjerač aktivne i reaktivne snage (neizravno mjerenje transformatora x/5 A)
Pogonski napon (detalji)
230 V/AC
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Broj
Ukupno (154,99 € / komad)
154,99 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
ORBIS Zeitschalttechnik kW-Zähler trifazni brojač digitalni 1.5 A Dozvola MID: ne 1 St.
- Neizravno mjerenje putem strujnog transformatora s programabilnim omjerom transformatora do 5000/5 A
- Integrirano RS485 sučelje s Modbus RTU protokolom za integraciju u sustave upravljanja energijom
- Višenamjensko mjerenje aktivne i reaktivne energije, snage, napona, struje i faktora snage
- Podržava programiranje do 4 tarife kao i internu memoriju za snimanje profila opterećenja.
Tehnički podaci
- Neizravno mjerenje x/5 A
- RS485 Modbus RTU
- Promjena tarifa (do 4 tarife)
- Učitaj pohranu profila
- S0 impulsni izlaz (10000 Imp/kWh)
- Vrsta brojača
Mjerač aktivne i reaktivne snage (neizravno mjerenje transformatora x/5 A)
- Vrsta proizvoda
trifazni brojač
- Strujno opterećenje
1.5 A
- Zaslon
digitalni
- Pogonski napon (detalji)
230 V/AC
- Posebna značajka
Programabilni omjer pretvarača putem Modbusa do 5000/5 A
Moguće je programirati do 4 tarife.
- Boja
siva
bijela
- dim.
(D x Š x V) 65 x 72 x 90 mm
- Težina
300 g
- Zaletna struja
10 mA
- Prikaz
Višelinijski LCD zaslon za prikaz svih električnih parametara i očitanja brojača
- Područje prikaza
0,0 do 999.999,9 kWh/kvarh
- Izvedba
Modularno serijsko instalacijsko brojilo za DIN šinu od 35 mm (prema EN 60715)
- Radni napon
230 V/AC
400 V/AC
- Samopotrošnja
2 W
- Vlastita potrošnja
Niska potrošnja energije unutarnje mjerne elektronike
- Širina za ugradnju
72
- Ugradna dužina
90 mm
- Frekvencija
50 Hz
- Dozvola MID
ne
- Mjerna funkcija
aktivna energija
napon
struja
aktivna snaga
jalova snaga
prividna snaga
frekvencija
- Područje nazivnog napona
195 do 276 V/AC
- Mrežni napon (maks.)
276 V/AC
- Mrežni napon (min.)
195 V
- Širina
72 mm
- Visina
90 mm
- Dužina
65 mm
- Struja (maks.)
6 A
- Struja (min.)
0.01 A
- Područje struje
0.01 do 6 A
- Tip
kW-Zähler
- Područje djelatne struje
0,01 A bis 6 A
- Faktor djelovanja Cos φ (maks.)
1
- Faktor djelovanja Cos φ (min.)
0
- Aktivna snaga (maks.)
3.460 kW
- Područje aktivne snage
3.460 kW (max)
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3828162 ORBIS Zeitschalttechnik kW-Zähler OB709600 trifazni brojač digitalni 1.5 A Dozvola MID: ne 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3828162 ORBIS Zeitschalttechnik kW-Zähler OB709600 trifazni brojač digitalni 1.5 A Dozvola MID: ne 1 St.
Opis
Digitalno brojilo energije s indirektnim mjerenjem putem strujnog transformatora do 5000/5 A (programabilno putem Modbusa). RS-485 izlaz i Modbus protokol (RTUd), koji omogućuje spajanje uređaja na sustav za nadzor energije. Mogućnost programiranja do 4 tarife. Interna memorija registara i mogućnost prikaza i izmjene registara krivulje opterećenja.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Osvijetljeni digitalni LCD zaslon
- Komunikacijsko sučelje RS485 (Modbus RTU)
- S0 impulsni izlaz prema EN 62053-31
- Programabilni omjeri pretvarača (sekundarna struja / 5 A)
- Poklopac terminala koji se može zapečatiti za zaštitu od neovlaštenog otvaranja
Isporuka uključuje

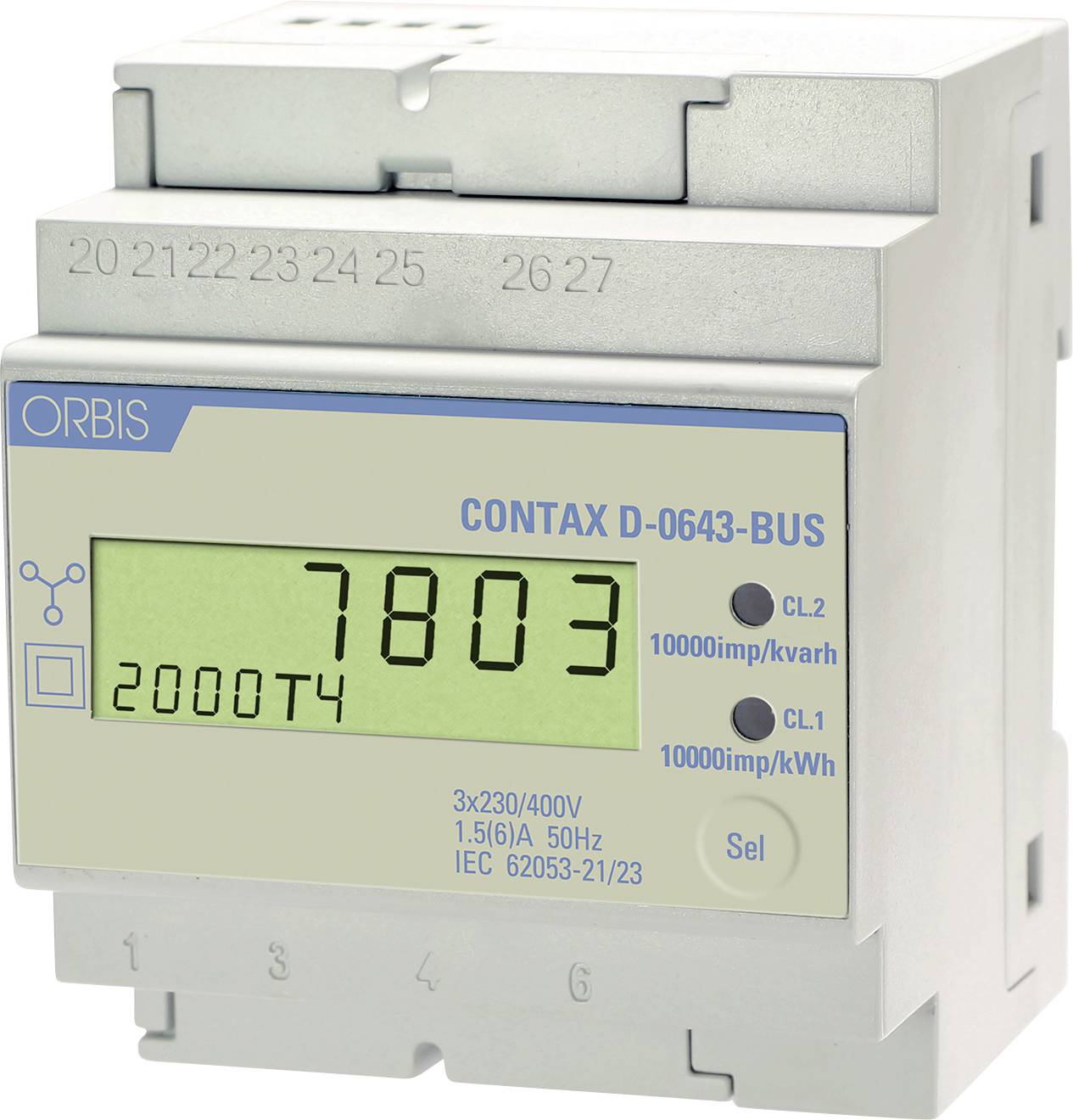

- 1x ORBIS CONTAX D-0643 BUS trofazno brojilo električne energije (OB709600)
- Upute za uporabu i montažu
