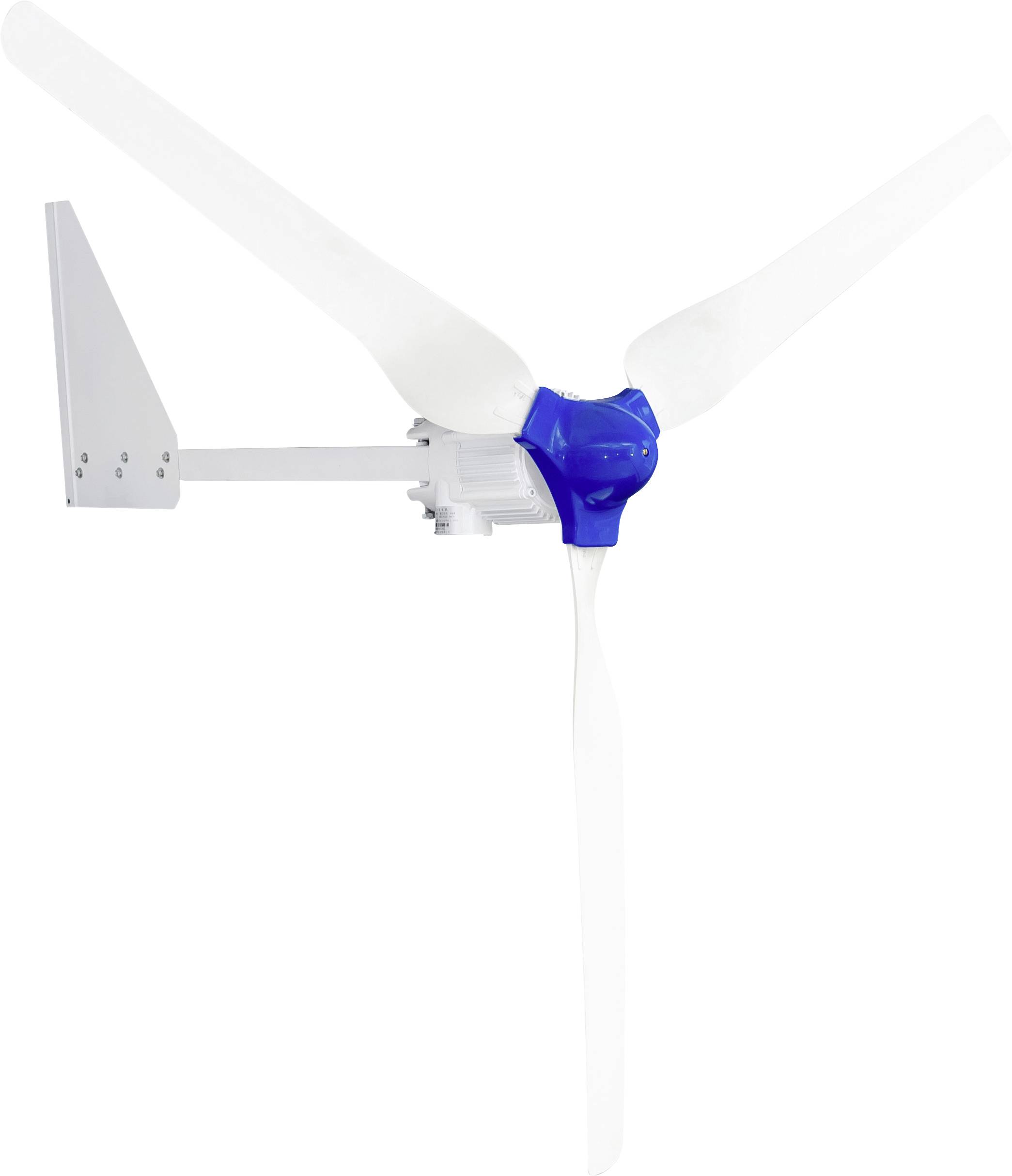

Mala vjetroelektrana s tri bijela rotorna krila i plavom kapom na stupovima, postavljena na bijelu konstrukciju.

Komplet za sastavljanje s motorom, vijcima i dijelovima za učvršćivanje, spreman za montažu.

Tri bijele rotorne lopatice i tanka bijela letvica za set stolnog ventilatora, na bijeloj pozadini.

MPPT hibridni kontroler vjetarnog/solarnog sustava s displejom i upravljačkim tipkama. Priključci za bateriju, solarni panel i vjetroturbinu smješteni su dolje.

Crni MPPT hibridni regulator sustava za vjetroelektrane i solarne instalacije sa zaslonom i tipkama, priključni port za solarne panele i bateriju.

Crni hibridni sistemski regulator za vjetroelektrane i solarne elektrane, s prikazom i kontrolnim tipkama. Shema spajanja i sigurnosno upozorenje dolje.

Crni Mppt hibridni regulator vjetar/solarni sustav s prikazom i upravljačkim tipkama. Tekst upućuje na pravilni redoslijed spajanja.

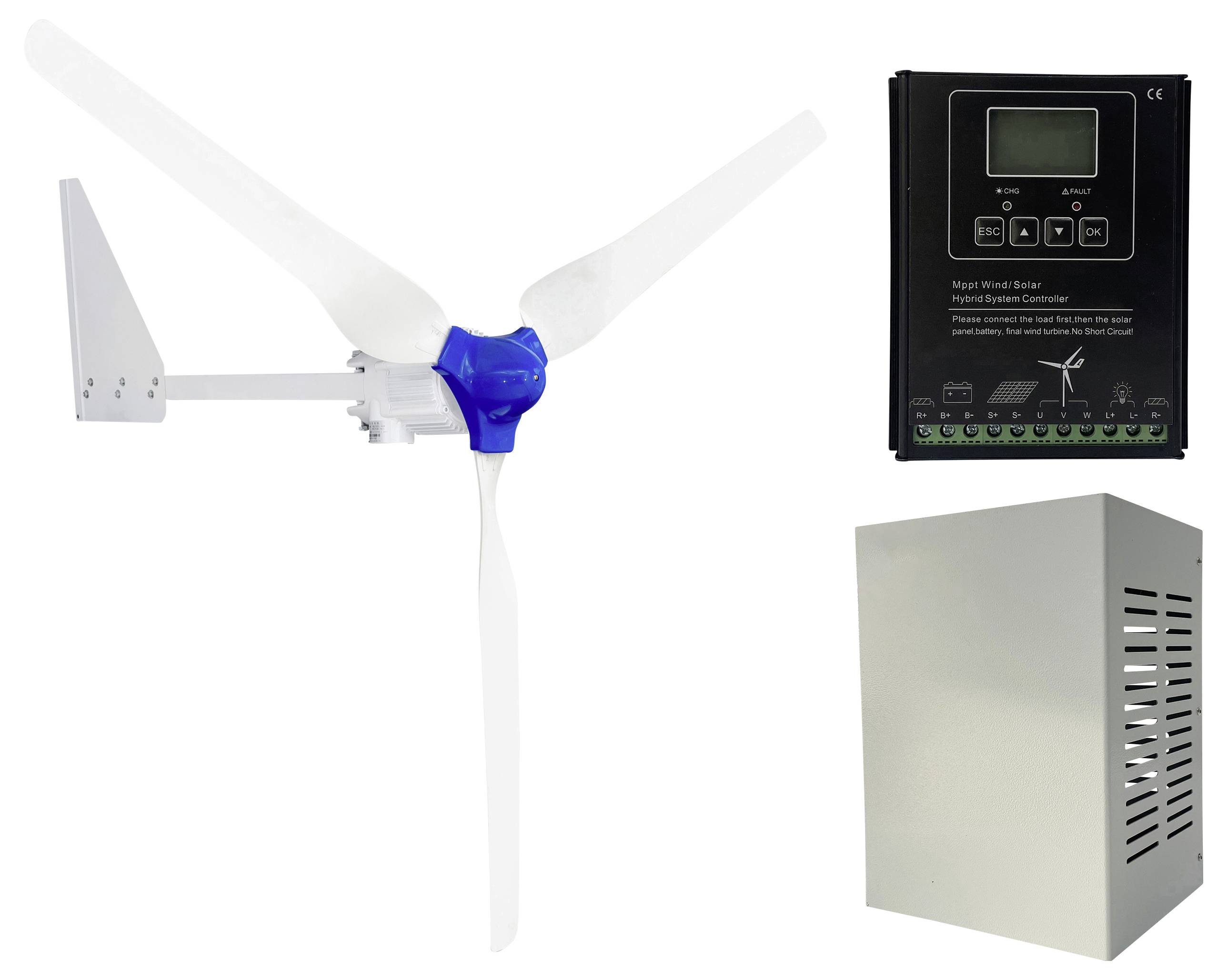

Mali set vjetrogeneratora s tri lopatice, upravljačkom jedinicom s zaslonom i pravokutnim metalnim kućištem.

Moderna kuća s solarnim panelima na krovu, okružena uređenim vrtom. U pozadini se nalazi mala vjetrenjača.

Vjetroturbina s tri krila ispred krova prekrivenog solarnim panelima simbolizira obnovljive izvore energije.

Vjetrenjača stoji na prostranskom polju pod plavim nebom s oblacima. U prvom planu vidljivi su redovi zelenih biljaka.

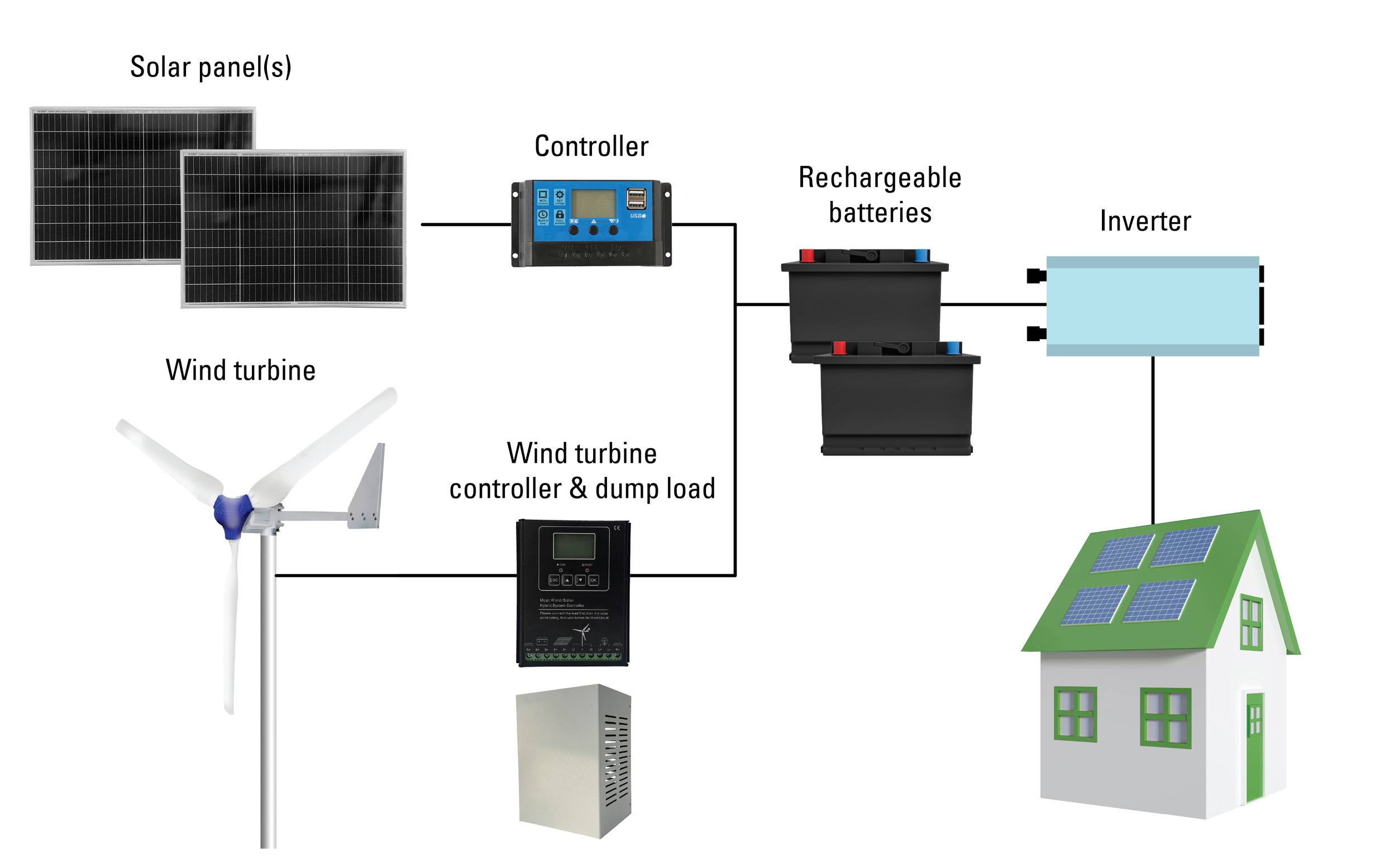

Dijagram obnovljivog energetskog sustava sa solarnim panelima, vjetroturbinom, kontrolerom, punjivim baterijama, inverterom i kućom.

1/16

Nije dostupno

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

OLU FN500W 48V+FN 500W+OMWS35A48MP+OL-BRK05-48V vjetarni generator 48 V/DC

Mala početna brzina 2,5 m/s
Jednostavna instalacija
Generator sa permanentnim magnetom
Prikladno za solarne hibridne sustave

Tehnički podaci

Generator vjetra:
Nazivna izlazna snaga: 500W
Početna brzina vjetra: 2,5 m/s
Nazivna brzina vjetra: 11 m/s
Maksimalna sigurnosna brzina vjetra: 40 m/s
Radna brzina vjetra: 5 - 20 m/s
Promjer rotora: 1,9 metara
Broj listova: 3
Buka: 65 db
Duljina stroja: 1650 mm
Izlazni napon: AC 56V
Trofazni: tri žice
Sustav podešavanja istosmjernog napona: DC 48 V
Materijal letvice: kompozitni materijal visoke čvrstoće
Glavčina: lijevani aluminij
Generator: AC generator s trajnim magnetom
Zaštita kočnice: blokada žlice, magnetska kočnica, ograničenje brzine kada je rep nagnut
Vrste pogona: Izravni pogoni
Radna temperatura: -20°C ~ +55°C
Uređaj za upravljanje
Nazivni napon: 48 V
Nazivna snaga vjetra: 600 W
Nazivna solarna snaga: 300 W
Maksimalna struja punjenja: 35 A
Struja praznog hoda (DC): ≤0,03A
Lopatice rotora:
Lopatica rotora (L=900 mm)
Šipka (Ø 48 x 120 mm)
Hibridni upravljač:
Nazivni napon: 48 V
Nazivna snaga vjetra: 600 W
Nazivna solarna snaga: 300 W
Maksimalna struja punjenja: 35 A
Struja praznog hoda (DC): ≤0,03A
Težina: 1 kg
Mjere (Š x V x D): 62 x 145,4 x 167 mm
Istovar opterećenja:
Težina: 2.8 kg
Mjere (Š x V x D): 160 x 170 x 230 mm

Vrsta proizvoda: vjetarni generator

Nazivni napon: 48 V/DC

Glavni rotor-Ø: 190 cm

Maks. temperatura: 40 °C

Težina: 22 kg

Glasnoća: 65 dB

Snaga (maks.): 500 W

Startna brzina: 2.5 m/s

Min. temperatura: -40 °C

Brzina vjetra (maks.): 20 m/s

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 3374311 OLU FN500W 48V+FN 500W+OMWS35A48MP+OL-BRK05-48V vjetarni generator 48 V/DC

Opis

OLU set vjetrogeneratora koji se sastoji od: OLU FN500W 48 V vjetrogenerator 500 W, OLU FN500W vjetrogenerator 500 W lopatice rotora 3 komada, OLU OMWS35A48MP hibridni regulator i OLU OL-BRK05-48V DUMP LOAD hibridni regulator 600 W + 300 W/48 V (električno opterećenje) .

Ovaj tekst je strojno preveden.

Izvedba

Generator vjetra:
Kućište izrađeno od aluminijske legure visoke čvrstoće postupkom tlačnog lijevanja
Kontroler podržava solarnu energiju do 300 W
Zaštita kočnica za stajanje noža, magnetska kočnica, ograničenje brzine kada je rep nagnut
Kompozitne oštrice za dug život
Hibridni upravljač:
LCD zaslon: LCD, prikaz simbola i teksta, jasan i intuitivan, lak za razumijevanje
Parametri prikaza: napon, struja, snaga, način opterećenja, temperatura, snaga baterije, fotonapon, proizvodnja energije vjetroturbine, itd.
Vrsta zaštite: fotonaponska, zaštita od obrnute baterije, zaštita od prekida baterije, prekomjerne struje, prenapona, prekomjerne temperature, prekomjerne brzine, zaštita od mekog automatskog kočenja, prekostrujna zaštita opterećenja, zaštita od kratkog spoja itd.
Način upravljanja: MPPT funkcija pojačanog punjenja za vjetroturbine, PWM funkcija pražnjenja, PWM ograničenje struje i napona, PWM ograničenje struje i napona za fotonaponske sustave
Prilagođeni način rada: normalno otvoren način, način upravljanja svjetlom, način upravljanja svjetlom i način upravljanja vremenom (prilagođeno vremensko razdoblje + svjetlina), itd.
Izbaci opterećenje:
Hibridni regulator 600 W + 300 W/48 V (električno opterećenje)
Pribor za Mppt Wind 600W/Solar 300W Hybrid System Controller 48V
Prikladno za vjetroturbine 500W/48V
S kabelom.

Isporuka uključuje

Vjetrogenerator
prirubnica
Krov kabine
Stražnje krilo
metalni rukavac
Materijal za montažu (vijci, podloške, matice)
3 x lopatice rotora
štap
Hibridni kontroler OMWS35A48MP
Istovar opterećenja OL-BRK05-48V.
