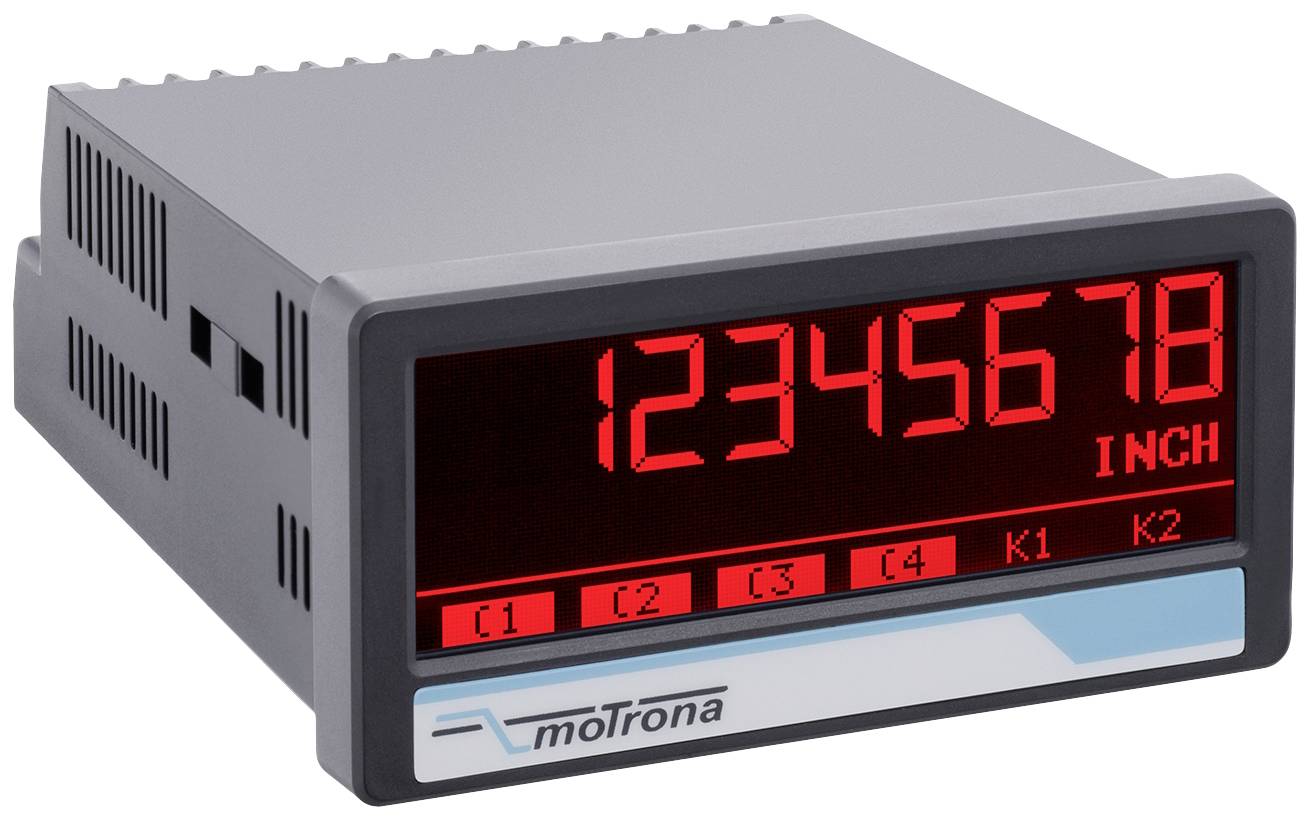

Motrona digitalni zaslon
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
2 kom. - zaliha Njemačka
Broj
Ukupno (515,00 € / komad)
515,00 €
uklj. PDV
Dostupno još samo 2 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Profinet zaslon
Tehnički podaci
- Priključci Vrsta priključka: vijčane stezaljke, 1,5 mm2 / AWG 16
- Napajanje DC ulazni napon: 18 ... 30Vdc
- Napajanje DC zaštitni krug: zaštita od obrnutog polariteta
- Potrošnja istosmjerne struje napajanja: približno 100 mA (neopterećeno)
- Napajanje DC osigurač: vanjski: T 0,5 A
- Izlaz pomoćnog napona S istosmjernim napajanjem: 24 VDC (približno 1 V niže od ulaznog napona), maks. 250 mA ili 5 VDC (± 15%), maks. 250 mA
- Izlaz pomoćnog napona s AC napajanjem: 24 VDC (± 15%) (maks. 150 mA do 45°C / 80 mA od 45°C) ili 5 VDC (± 15%), maks. 250 mA
- Priključak Profinet sučelja: 2 Ethernet priključka RJ45 s integriranim prekidačem i galvanskom izolacijom
- Profinet sučelje Brzina prijenosa podataka: 100 Mbit/s full duplex
- Komunikacija Profinet sučelja: Profinet IO uređaj, Profinet RT s cikličkom i acikličkom razmjenom podataka
- Klasa sukladnosti Profinet sučelja: B
- Profinet sučelje Netload Klasa: III
- Broj upravljačkih ulaza: 3
- Format upravljačkih ulaza: HTL, PNP (niski 0 ... 3V, visoki 9 ... 30V)
- Frekvencija upravljačkih ulaza: maksimalno 10 kHz
- Opterećenje upravljačkih ulaza: maksimalno 2 mA / Ri> 15k ohma / 470pF
- Vrsta zaslona: Grafički LCD s pozadinskim osvjetljenjem
- Zaslon Raspon prikaza: 8 desetljeća plus znak (-99999999 ... 99999999)
- Visina znamenke na zaslonu 13 mm
- Boja zaslona: crvena/zelena/žuta (zamjenjiva)
- Rad zaslona: zaslon osjetljiv na dodir (rezistivan)
- Materijal kućišta: ABS, UL 94 V-0
- Montaža na kućište: montaža na panel
- Dimenzije kućišta (Š x V x D): 96 x 48 x 116 mm
- Izrez kućišta (Š x V): 91 x 43 mm
- Stupanj zaštite kućišta: IP65 na prednjoj strani, IP20 na stražnjoj strani
- Težina kućišta: cca 200 g
- Rad na temperaturi okoline: -20°C ... +60°C
- Temperatura okoline za skladištenje: -25°C ... +70°C
- Vrsta proizvoda
digitalni zaslon
- Tip
8078.5150
- Tehnologija prikaza
LCD; grafički
IP20 (pozadi)
IP65 (sprijeda)
- Širina za ugradnju
91 mm
- Zaslon (brojevi)
-99999999
99999999
- Ugradbena visina
43 mm
- dim.
(D x Š x V) 116 x 96 x 48 mm
- Težina
200 g
- Pogonski napon maks.
30 V/DC
- min. pogonski napon
18 V/DC
- Osvjetljenje zaslona
RGB
- Posebne značajke
zaslon u boji
- Dubina ugradnje
43 mm
- Širina
96 mm
- Visina
48 mm
- Dužina
116 mm
- Širina okvira
96 mm
- Visina okvira
4.8 cm
- Sučelja
RJ45
- Sučelja
vijčana stezaljka
- Visina znamenki
13 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2899375 Motrona digitalni zaslon
Upute za rad i sigurnost
Upute za rad i sigurnost 2899375 Motrona digitalni zaslon
Opis
Uređaj je dizajniran kao zaslonski uređaj za PROFINET za montažu na panel.
Dvije vrijednosti procesnih podataka koje prenosi PROFINET kontroler mogu se skalirati, povezati i prikazati.
Zbog intuitivnog rada, opsežnih funkcija i opcija, može se koristiti univerzalno.
Za puštanje u rad PROFINET zaslonskog uređaja i razumijevanje ovih uputa za rukovanje potrebno je osnovno poznavanje funkcije PROFINET IO.
Ovaj tekst je strojno preveden.
Dvije vrijednosti procesnih podataka koje prenosi PROFINET kontroler mogu se skalirati, povezati i prikazati.
Zbog intuitivnog rada, opsežnih funkcija i opcija, može se koristiti univerzalno.
Za puštanje u rad PROFINET zaslonskog uređaja i razumijevanje ovih uputa za rukovanje potrebno je osnovno poznavanje funkcije PROFINET IO.
Ovaj tekst je strojno preveden.
Izvedba
- Robusno plastično kućište
- Svijetli zaslon visokog kontrasta s varijacijama boja ovisno o događaju
- Emulacija 7-segmentnog zaslona sa simbolima i jedinicama
- Intuitivna i jednostavna parametrizacija putem običnog teksta i zaslona osjetljivog na dodir
Isporuka uključuje
- Montažni materijal za montažu na panel
- Uputstva za korištenje
