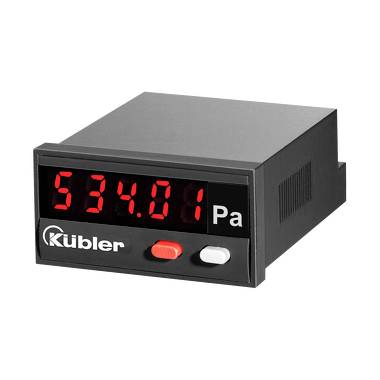

Kübler Group Codix 534 prikaz procesa
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
7 kom. - zaliha Njemačka
Broj
Ukupno (214,99 € / komad)
214,99 €
sa PDV-om
Dostupno još samo 7 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Prikaz procesa Codix 534
Tehnički podaci
- Mjerni ciklus 0,1 s
- Raspon temperature: -20 – +65 °C
- Vrsta proizvoda
prikaz procesa
- Tip
Codix 534
- Tehnologija prikaza
LED
IP65 (sprijeda)
- Širina za ugradnju
45 mm
- Zaslon (brojevi)
5
- Ugradbena visina
22 mm
- dim.
(Š x V x D) 48 x 24 x 69 mm
- Pogonski napon maks.
30 V
- min. pogonski napon
10 V
- Dubina ugradnje
68 mm
- Boja
crna
- Širina
48 mm
- Visina
24 mm
- Visina znamenki
8 mm
- Dubina
69 mm
- Rezolucija
14 Bit
- Ukupne dimenzije
48 x 24 x 59 mm
- Opskrba naponom
10 - 30 V/DC
- Ulazni napon
10 - 30 V/DC
- Pogonski napon (detalji)
10 - 30 V/DC
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 120701 Kübler Group Codix 534 prikaz procesa
Upute za rad i sigurnost
Upute za rad i sigurnost 120701 Kübler Group Codix 534 prikaz procesa
Opis
Jeftini standardni prikaz signala za ugradnju na prednju ploču sa skalabilnim, svijetlim, 5-znamenkasti znamenkama LED.
Zbog 14-bitne razlučivosti, područje prikaza izmjerene vrijednosti je točno s minimalnom i maksimalnom vrijednošću prikupljanja i skalabilnim zbrojem za vremenski kontrolirano dodavanje izmjerene vrijednosti.
Ovaj tekst je strojno preveden.
Zbog 14-bitne razlučivosti, područje prikaza izmjerene vrijednosti je točno s minimalnom i maksimalnom vrijednošću prikupljanja i skalabilnim zbrojem za vremenski kontrolirano dodavanje izmjerene vrijednosti.
Ovaj tekst je strojno preveden.
Izvedba
- Područje unosa: 1 ulaz za mjerenje struje, 1 ulaz za mjerenje napona
- Kompaktan prikaz za analogne standardne signale
- Raspon zaslona -19 999 ... 99 999 s vodećim suzbijanjem nula i programibilnom decimalnom točkom
- Suvremeni industrijski dizajn
- Brzo vrijeme mjerenja max. 0,1 sekundi
- Galvanska izolacija sa zaštitom obrnutim polaritetom
- Automatsko otkrivanje min / max
- Totalizator s programabilnim faktorom, djeliteljem i decimalnom točkom
- Slobodno definirane krajnje točke krivulje za prilagođavanje željena vrijednost prikaza
- Ulaz za zadržavanje ili resetiranje ulaza za minimalnu / maksimalnu vrijednost i ukupni zbroj
Isporuka uključuje
- Codix 534
- Digitalni prikaz
- Zatezni nosač
- Brtva
- Prednji okvir f. Pričvršćivanje vijcima (T008181) 56 x 40 mm, presjek ugradnje 50 x 25 mm
- Prednji okvir f. Pričvršćivanje stezaljkama (T008180) 53 x 28 mm, presjek ugradnje 50 x 25 mm
- 1 set samoljepljivih simbola
- Uputstva za korištenje
