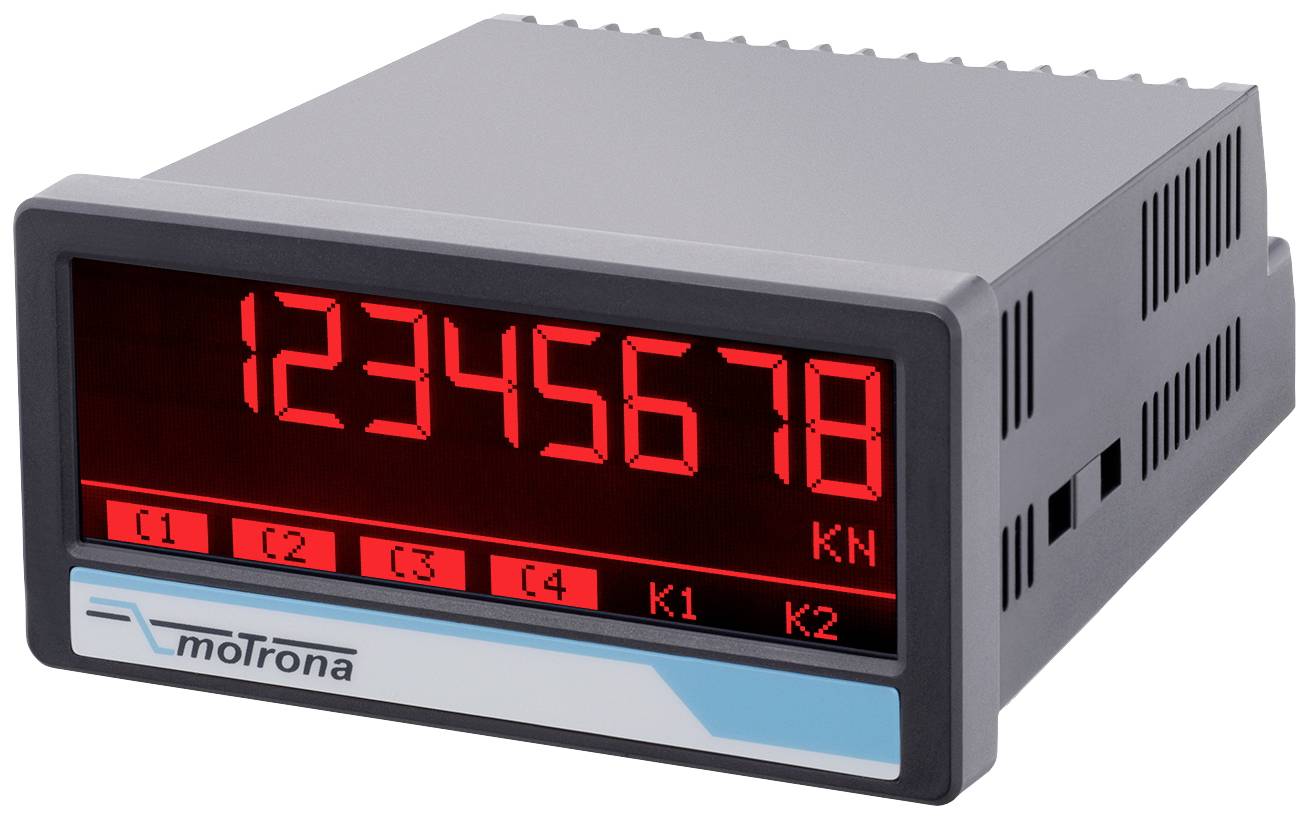

Motrona digitalni zaslon
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
3 kom. - zaliha Njemačka
Broj
Ukupno (485,00 € / komad)
485,00 €
uklj. PDV
Dostupno još samo 3 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Zasloni mjerača naprezanja za očitanja s mjerača naprezanja i senzora sile
Tehnički podaci
- Priključci Vrsta priključka: vijčane stezaljke, 1,5 mm2 / AWG 16
- Napajanje DC ulazni napon: 18 ... 30Vdc
- Napajanje DC zaštitni krug: zaštita od obrnutog polariteta
- Potrošnja istosmjerne struje napajanja: približno 100 mA (neopterećeno)
- Preostalo DC valovanje napajanja: ≤ 10%
- Napajanje DC osigurač: vanjski: T 0.5A
- AC napajanje (AC opcija) Ulazni napon: 115...230 VAC, (50...60 Hz)
- AC napajanje (AC opcija) Potrošnja energije: približno 3 VA (neopterećeno)
- AC napajanje (AC opcija) Osigurač: vanjski: T 0,1 A
- Izlazni napon napajanja mjerača naprezanja: 3-10 VDC
- Izlazna struja napajanja mjerača naprezanja: maksimalno 50 mA
- Konfiguracija ulaza mjerača naprezanja: naponski ulaz / puni most
- Osjetljivost ulaza mjerača naprezanja: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- Ulazi za mjerač naprezanja Razlučivost: 16 bita
- Ulazi za mjerač naprezanja Točnost: +/- 0,01% / 10K
- Broj upravljačkih ulaza: 3
- Format upravljačkih ulaza: HTL, PNP (niski 0 ... 4V, visoki 10... 30V)
- Frekvencija upravljačkih ulaza: maksimalno 1 kHz
- Vrijeme odziva upravljačkih ulaza: 1 ms
- Opterećenje upravljačkih ulaza: maksimalno 3mA pri 24VDC
- Analogni izlaz (AO/AR opcija) Konfiguracija: strujni ili naponski izlaz
- Analogni izlaz (Opcija AO/AR) Izlaz napona: -10 ... +10V (maks. 2mA)
- Analogni izlaz (opcija AO/AR) strujni izlaz: 0/4 ... 20 mA (opterećenje maks. 270 ohma)
- Analogni izlaz (opcija AO/AR) rezolucija / točnost 16 bita / ± 0,1%
- Analogni izlaz (opcija AO/AR) Vrijeme odziva: ovisi o OSR vrijednosti i filteru
- Broj upravljačkih izlaza (opcija AO/AR/CO/CR): 4
- Kontrolni izlazi (opcija AO/AR/CO/CR) Format: 5 ... 30V (ovisno o naponu na Com+), PNP
- Upravljački izlazi (opcija AO/AR/CO/CR) Izlazna struja: maksimalno 60 mA
- Kontrolni izlazi (opcija AO/AR/CO/CR) Vrijeme odziva:< 1ms
- Relejni izlazi (opcija RL) broj: 2
- Relejni izlazi (opcija RL) konfiguracija: preklopni kontakt (plutajući)
- Relejni izlazi (opcija RL) AC sklopni kapacitet: maks. 250 VAC / 3 A / 750 VA
- Relejni izlazi (opcija RL) DC sklopni kapacitet: maks. 150 VDC / 2 A / 50 W
- Relejni izlazi (opcija RL) Vrijeme odziva:< 20 ms
- Format serijskog sučelja (opcija A0/CO): RS232
- Format serijskog sučelja (AR/CR opcija) 2-žilni RS485
- Brzina prijenosa serijskog sučelja: 9600, 19200 ili 38400 bauda
- Protokol serijskog sučelja: LECOM, MODBUS
- Vrsta zaslona: Grafički LCD s pozadinskim osvjetljenjem
- Zaslon Raspon prikaza: 8 desetljeća plus znak (-99999999 ... 99999999)
- Visina znamenke zaslona (jednostruka + dvostruka): 13 mm
- Visina znamenki (veliki zaslon): 26 mm
- Boja zaslona: crvena/zelena/žuta (zamjenjiva)
- Rad zaslona: zaslon osjetljiv na dodir (rezistivan)
- Materijal kućišta: ABS, UL 94 V-0
- Montaža na kućište: montaža na panel
- Dimenzije kućišta (Š x V x D): 96 x 48 x 116 mm
- Izrez kućišta (Š x V): 91 x 43 mm
- Stupanj zaštite kućišta: IP65 na prednjoj strani, IP20 na stražnjoj strani
- Težina kućišta: cca 200 g
- Rad na temperaturi okoline: -20 °C ... +60 °C (bez kondenzacije)
- Temperatura okoline za skladištenje: -25 °C ... +70°C
- Ambijentalni uvjeti Nadmorska visina: maksimalno 2000 m nadmorske visine
- Uvjeti okoline Vlažnost: maksimalno 80% relativne vlažnosti do 30°C
- Uvjeti okoline Stupanj onečišćenja: 2
- Vrsta proizvoda
digitalni zaslon
- Mjerna funkcija
temperatura
- Tip
6877.5150
- Tehnologija prikaza
LCD; grafički
IP20 (pozadi)
IP65 (sprijeda)
- Širina za ugradnju
91 mm
- Zaslon (brojevi)
-99999999
99999999
- Ugradbena visina
43 mm
- dim.
(D x Š x V) 116 x 96 x 48 mm
- Težina
200 g
- Pogonski napon maks.
30 V/DC
- min. pogonski napon
18 V/DC
- Osvjetljenje zaslona
RGB
- Posebne značajke
zaslon u boji
- Dubina ugradnje
43 mm
- Širina
96 mm
- Visina
48 mm
- Dužina
116 mm
- Širina okvira
91 mm
- Sučelja
RS485
- Sučelja
vijčana stezaljka
- Visina znamenki
13 mm oder 26 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2899372 Motrona digitalni zaslon
Podatkovna tablica 2899372 Motrona digitalni zaslon
Upute za rad i sigurnost
Upute za rad i sigurnost 2899372 Motrona digitalni zaslon
Opis
Ovaj inovativni DMS zaslon koristi se za snimanje, obradu i prikaz izmjerenih vrijednosti s mjerača naprezanja i senzora sile. Kao i obično, naši zasloni nude različite mogućnosti prikaza zahvaljujući našem inovativnom, trobojnom touchMATRIX® zaslonu. Za mjerenje temperature također je moguće spojiti i procijeniti pt100 senzore i termoparove tipa J i K.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Robusno plastično kućište
- Svijetli zaslon visokog kontrasta s varijacijama boja ovisno o događaju
- Emulacija 7-segmentnog zaslona sa simbolima i jedinicama
- Intuitivna i jednostavna parametrizacija putem običnog teksta i zaslona osjetljivog na dodir
Isporuka uključuje
- Montažni materijal za montažu na panel
- Uputstva za korištenje
