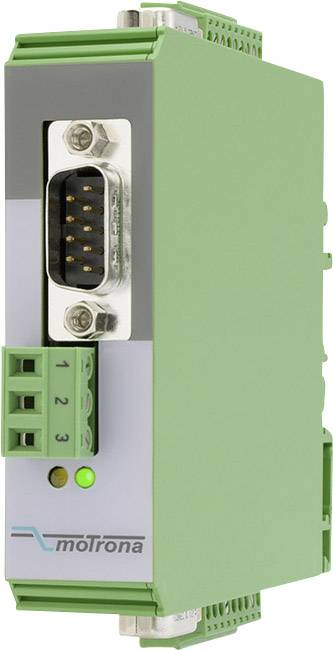

Motrona 8386.5010 8386.5010 sincos pretvarač signala
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sincos pretvarač signala
Radni napon
24 V/DC
Tip
8386.5010
Mjerni ulazi
1
Izlazi
4
Tehnički list (PDF)
6 kom. - zaliha Njemačka
Broj
Ukupno (585,00 € / komad)
585,00 €
sa PDV-om
Dostupno još samo 6 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Motrona 8386.5010 sincos pretvarač signala
- 1 x SinCos ulaz
- 2 x SinCos izlaza
- 2 x inkrementalni izlaz (TTL / HTL)
Tehnički podaci
- Napajanje davača: 5VDC
- Frekvencija prekida: 500 kHz
- Ulazni signali davača: sin + / sin- / cos + / cos- / ref + / ref- u formatu 1 Vpp
- Izlazi: 2 sine-kosinusna izlaza s istim formatom kao i ulaz, 2 inkrementalna izlaza u formatu A, / A, B, / B, Z, / Z, pojedinačno podesiva na razinu TTL / RS422 ili HTL (10-30 V) nivo
- Trajanje signala: cca 200 nsec.
- Tip
8386.5010
- Vrsta proizvoda
sincos pretvarač signala
- Mjerni ulazi
1
- Izlazi
4
- Radni napon
24 V/DC
- dim.
(D x Š x V) 102 x 22.5 x 102 mm
- Težina
100 g
- Širina
22.5 mm
- Visina
102 mm
- Dužina
102 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1380699 Motrona 8386.5010 8386.5010 sincos pretvarač signala
Upute za rad i sigurnost
Upute za rad i sigurnost 1380699 Motrona 8386.5010 8386.5010 sincos pretvarač signala
Opis
Razvodnik signala SV 210 koristi se za čist i bez problema raspoređivanje signala takozvanih Sincosovih odašiljača na nekoliko krajnjih uređaja. Krajnji uređaji mogu se upravljati bilo Sincos signalima bilo s inkrementalnim impulsima.
Na dva sinusna izlaza, distributer zauzvrat isporučuje sinusne signale u istom obliku kao na ulazu, uključujući referentni impuls (ako je dostupan na strani davača). Svi sinusni signali koriste naponski format od 1 Vpp (diferencijal) koji je uobičajen za industrijske davače.
Trenutni signali prema standardu od 11 µA ne podržavaju ovaj uređaj.
Razdjelnik isporučuje kvadratne valne impulse na dva inkrementalna izlaza, točno jedan impuls po sinusnom razdoblju i jedan nulti impuls koji odgovara dolaznom referentnom impulsu. Različiti signali A, / A, B, / B, Z, / Z su u osnovi dostupni. Izlazna razina može se odabrati zasebno za svaki od dva inkrementalna izlaza (raspon TTL 5 V do HTL maks. 30 V)
Ovaj tekst je strojno preveden.
Na dva sinusna izlaza, distributer zauzvrat isporučuje sinusne signale u istom obliku kao na ulazu, uključujući referentni impuls (ako je dostupan na strani davača). Svi sinusni signali koriste naponski format od 1 Vpp (diferencijal) koji je uobičajen za industrijske davače.
Trenutni signali prema standardu od 11 µA ne podržavaju ovaj uređaj.
Razdjelnik isporučuje kvadratne valne impulse na dva inkrementalna izlaza, točno jedan impuls po sinusnom razdoblju i jedan nulti impuls koji odgovara dolaznom referentnom impulsu. Različiti signali A, / A, B, / B, Z, / Z su u osnovi dostupni. Izlazna razina može se odabrati zasebno za svaki od dva inkrementalna izlaza (raspon TTL 5 V do HTL maks. 30 V)
Ovaj tekst je strojno preveden.
Izvedba
- Tanko plastično kućište koje štedi prostor za montažu na šinu; spojevi za SinCos signale putem D-SUB priključka; inkrementalni impulsni izlazi preko utičnih vijaka.
