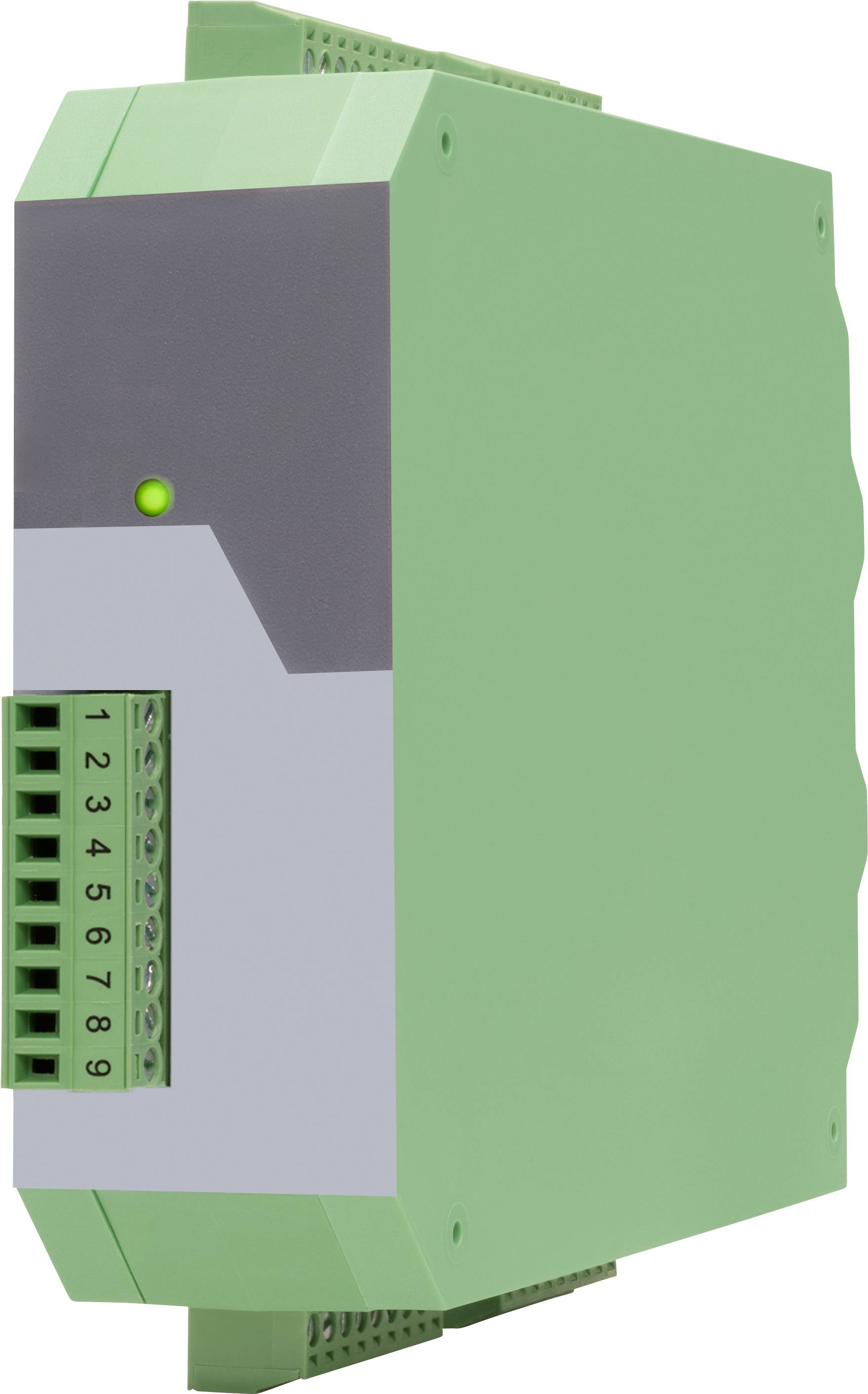

Motrona 7379.5023.CO 7379.5023.CO signalni pretvarač 1 St.
Vrsta proizvoda
signalni pretvarač
Ulazni signal maks. (struja)
2 mA
Ulazni signal maks. (napon)
30 V
Tip
7379.5023.CO
dim.
(D x Š x V) 140 x 34 x 109 mm
Tehnički list (PDF)
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (449,00 € / komad)
449,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- AWG: 16
- Napajanje – Zaštitni krug: Zaštita od obrnutog polariteta
- Upravljački ulazi – Broj: 3
- Upravljački ulazi – vrijeme odziva: cca. 1 ms
- Upravljački ulazi – vrijeme prijenosa (IO Link): približno 1 ms svakih 1 ms – (vrijeme ciklusa IO Linka)
- Upravljački ulazi – Opterećenje: maks. 2 mA pri 24 VDC
- Kontrolni izlazi – Broj: 2
- Upravljački izlazi – Vrijeme odziva: min. 1 ms
- IO-Link – Modul / Specifikacija: Uređaj / IO Link V1.1
- IO-Link – Brzina prijenosa: COM 3 (230,4 kBit/s)
- IO-Link – Klasa porta: Tip A
- IO-Link – Vrijeme ciklusa: min. 1 ms
- IO-Link – Širina podataka: 6 bajtova (1 x 4 bajta (ulazni podaci) + 1 bajt ("CO" status) + 1 bajt
- Indikatorski elementi – Funkcija: 1x zelena LED dioda za spremnost za rad ili status IO veze (s opcijom „CO“)
- Kućište – Materijal: Plastika
- Kućište – Montaža: na DIN šinu od 35 mm
- Kućište – Dimenzije (Š x V x D): 34 x 100 x 131 mm
- Kućište (bez konektora) – Težina: cca. 160 g
- Kućište (bez priključaka) – Klasa zaštite: IP20
- Uvjeti okoline – Nadmorska visina: maks. 2000 m nadmorske visine
- Uvjeti okoline – Vlažnost: maks. 80% relativne vlažnosti do 30°C
- Upravljački ulazi – (samo s opcijom „CO“) Format: HTL, PNP (niski 0 … 3 V, visoki 9 … 30 V)
- Napajanje senzora – Izlazni napon: 5 VDC i 24 VDC (otprilike 1 V niže od ulaznog napona)
- Napajanje senzora – izlazna struja: maks. 125 mA
- Napajanje enkodera – glavni IO Link port: min. 200 mA
- SSI sučelje – SSI ulaz/izlaz: TTL diferencijalni (RS422)
- SSI sučelje – Tragovi: Takt, /Takt, Podaci, /Podaci
- SSI sučelje – Konfiguracija: Glavni ili Podređeni
- SSI sučelje – Format: Binarni ili Grayov kod
- SSI sučelje – Frekvencijski raspon: 100 kHz - 2 MHz (podesivo)
- SSI sučelje – Rezolucija: 10 … 32 bita
- SSI sučelje – Opterećenje: Ri = cca. 13 kOhm
- Kontrolni izlazi (ovisno o postavci "Vrijeme uzorkovanja (s)") – vrijeme prijenosa (IO Link)): približno svakih 1 ms - (vrijeme ciklusa IO Linka)
- Tip
7379.5023.CO
- Vrsta proizvoda
signalni pretvarač
- Ulazni signal maks. (struja)
2 mA
- Ulazni signal maks. (napon)
30 V
- dim.
(D x Š x V) 140 x 34 x 109 mm
- Priključak
vijčana stezaljka
- Izlazni signal (Napon)
5 - 30 V (je nach Spannung an Com+), PNP
- Izlazni signal (struja)
max. 100 mA je Ausgang (bei externer Com+ Versorgung!)
- Pogonski napon
18 - 30 V/DC
- Pogonski napon maks.
30 V/DC
- min. pogonski napon
18 V/DC
- Ulazni signal (napon)
Low 0 … 3 V. High 9 … 30 V
- Sadržaj
1 St.
- Konfiguracija
softver
- Širina
34 mm
- Visina
109 mm
- Dužina
140 mm
- Potrošnja struje
75 mA
- Maks. temperatura okoline
60 °C
- Min. temperatura okoline
-20 °C
- Opskrbni napon (num.)
24 V/DC
- Opskrbni napon U(B)
12 ... 30 VDC
- Poprečni presjek fleksibilan (maks.)
1.5 mm²
- Poprečni presjek kruti (maks.)
1.5 mm²
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3805213 Motrona 7379.5023.CO 7379.5023.CO signalni pretvarač 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3805213 Motrona 7379.5023.CO 7379.5023.CO signalni pretvarač 1 St.
Opis
Pretvarač signala sa SSI ulazom i IO-Link sučeljem za rotacijske enkodere s jednim i više okretaja. Pretvarač s CO opcijom također ima 3 kontrolna ulaza i 2 kontrolna izlaza. Ovaj IO-Link spojnik omogućuje prijenos SSI signala u IO-Link sustav. Osim toga, dostupan je USB priključak koji se također može koristiti za čitanje pretvorenih podataka. Parametrizacija uređaja je jednostavna - bilo putem USB sučelja ili putem IO-Linka korištenjem uobičajenih inženjerskih alata.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 1 SSI ulaz (10 … 32 bita) za jednookretne i višeokretne enkodere
- IO-Link sučelje
- 3x HTL PNP upravljačka ulaza i 2x PNP upravljačka izlaza
- Napajanje 12 ... 30 VDC
- Kompaktno kućište za montažu na DIN šinu od 35 mm
- (prema normi EN 60715)
Isporuka uključuje
- Uputstva za korištenje
