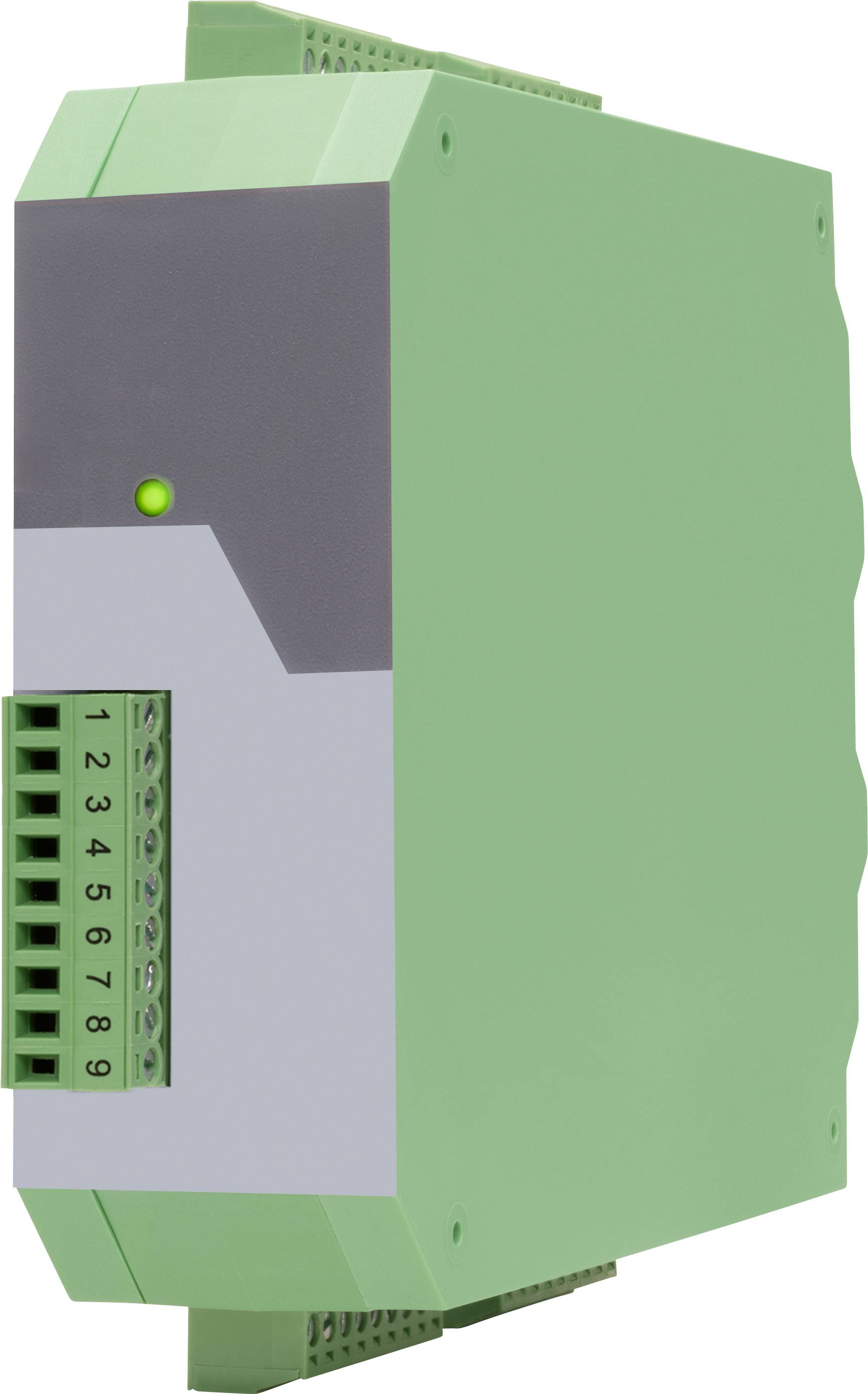

Motrona 7379.5022.CO 7379.5022.CO signalni pretvarač 1 St.
Vrsta proizvoda
signalni pretvarač
Tip
7379.5022.CO
dim.
(D x Š x V) 140 x 34 x 109 mm
Priključak
vijčana stezaljka
Izlazni signal (Napon)
5 - 30 V (je nach Spannung an Com+), PNP
Tehnički list (PDF)
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (449,00 € / komad)
449,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- AWG: 16
- Napajanje – Zaštitni krug: Zaštita od obrnutog polariteta
- Upravljački ulazi – Broj: 3
- Upravljački ulazi – (opcija „CO“) Format: HTL, PNP (Nizak: 0 … 3 V, Visok: 9 … 30 V)
- Upravljački ulazi – vrijeme odziva: cca. 1 ms
- Upravljački ulazi – vrijeme prijenosa (IO veza): svakih 2 ms – (vrijeme ciklusa IO veze)
- Upravljački ulazi – Opterećenje: maks. 2 mA pri 24 VDC
- Kontrolni izlazi – Broj: 2
- Upravljački izlazi – Vrijeme odziva: min. 1 ms
- IO-Link – Modul / Specifikacija: Uređaj / IO Link V1.1
- IO-Link – Brzina prijenosa: COM 3 (230,4 kBit/s)
- IO-Link – Klasa porta: Tip A
- IO-Link – Vrijeme ciklusa: min. 2 ms
- IO-Link – Širina podataka: 15 bajtova (3 x 4 bajta (ulazni podaci) + 1 bajt ("CO" status) + 2 bajta)
- Indikatorski elementi – Funkcija: 1x zelena LED dioda za spremnost za rad ili status IO veze (s opcijom „CO“)
- Kućište – Materijal: Plastika
- Kućište – Montaža: na DIN šinu od 35 mm
- Kućište – Dimenzije (Š x V x D): 34 x 100 x 131 mm
- Kućište (bez konektora) – Težina: cca. 160 g
- Kućište (bez priključaka) – Klasa zaštite: IP20
- Uvjeti okoline – Nadmorska visina: maks. 2000 m nadmorske visine
- Uvjeti okoline – Vlažnost: maks. 80% relativne vlažnosti do 30°C
- Napajanje senzora – Izlazni napon: 5 VDC i 24 VDC (otprilike 1 V niže od ulaznog napona)
- Napajanje senzora – izlazna struja: maks. 125 mA
- Napajanje enkodera – glavni IO Link port: min. 200 mA
- Inkrementalni ulazi – Broj: 2
- Inkrementalni ulazi - Tragovi: A, B (HTL jednostrani, TTL jednostrani) A, /A, B, /B (RS422, HTL diferencijalni)
- Inkrementalni ulazi – Konfiguracije: RS-422, HTL diferencijalni, HTL jednostrani, TTL
- Inkrementalni ulazi – RS422: maks. 1 MHz (RS-422 diferencijalni signal)> 0,5 V)
- Inkrementalni ulazi – HTL diferencijalni: maks. 1 MHz (HTL diferencijalni signal)> 1 V)
- Inkrementalni ulazi – HTL Single Ended: maks. 350 kHz, (Niski: 0 … 5 V, Visoki: 9 … 30 V)
- Inkrementalni ulazi – TTL: maks. 350 kHz, (niski: 0 … 0,6 V, visoki: 2,2 … 5 V
- Kontrolni izlazi (ovisno, između ostalog, o postavci "Vrijeme uzorkovanja (s)", itd.) – vrijeme prijenosa (IO veza)): svakih 2 ms - (vrijeme ciklusa IO veze)
- Tip
7379.5022.CO
- Vrsta proizvoda
signalni pretvarač
- dim.
(D x Š x V) 140 x 34 x 109 mm
- Priključak
vijčana stezaljka
- Izlazni signal (Napon)
5 - 30 V (je nach Spannung an Com+), PNP
- Izlazni signal (struja)
max. 100 mA je Ausgang (bei externer Com+ Versorgung!)
- Pogonski napon
18 - 30 V/DC
- Pogonski napon maks.
30 V/DC
- min. pogonski napon
18 V/DC
- Sadržaj
1 St.
- Konfiguracija
softver
- Širina
34 mm
- Visina
109 mm
- Dužina
140 mm
- Potrošnja struje
75 mA
- Maks. temperatura okoline
60 °C
- Min. temperatura okoline
-20 °C
- Opskrbni napon (num.)
24 V/DC
- Opskrbni napon U(B)
12 ... 30 VDC
- Poprečni presjek fleksibilan (maks.)
1.5 mm²
- Poprečni presjek kruti (maks.)
1.5 mm²
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3805212 Motrona 7379.5022.CO 7379.5022.CO signalni pretvarač 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3805212 Motrona 7379.5022.CO 7379.5022.CO signalni pretvarač 1 St.
Opis
Pretvarač signala s inkrementalnim ulazom i IO-Link sučeljem za enkodere i senzore sa signalnim standardima HTL, TTL, RS422, NPN, PNP ili NAMUR. Pretvarač s CO opcijom također ima 3 kontrolna ulaza i 2 kontrolna izlaza. Ovaj IO-Link spojnik pouzdano prenosi inkrementalne signale u IO-Link komunikacijsko okruženje. Osim toga, dostupan je USB priključak koji se također može koristiti za očitavanje pretvorenih signala. Konfiguracija uređaja se praktično izvodi putem USB sučelja ili alternativno putem IO-Linka korištenjem uobičajenih inženjerskih alata.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 1 inkrementalni ulaz (A, /A, B, /B) za HTL/TTL/RS422 za NPN/PNP/NAMUR enkodere i senzore
- IO-Link sučelje
- 3x HTL PNP upravljačka ulaza i 2x PNP upravljačka izlaza
- Napajanje 12 ... 30 VDC
- Kompaktno kućište za montažu na DIN šinu od 35 mm
- (prema normi EN 60715)
Isporuka uključuje
- Uputstva za korištenje
