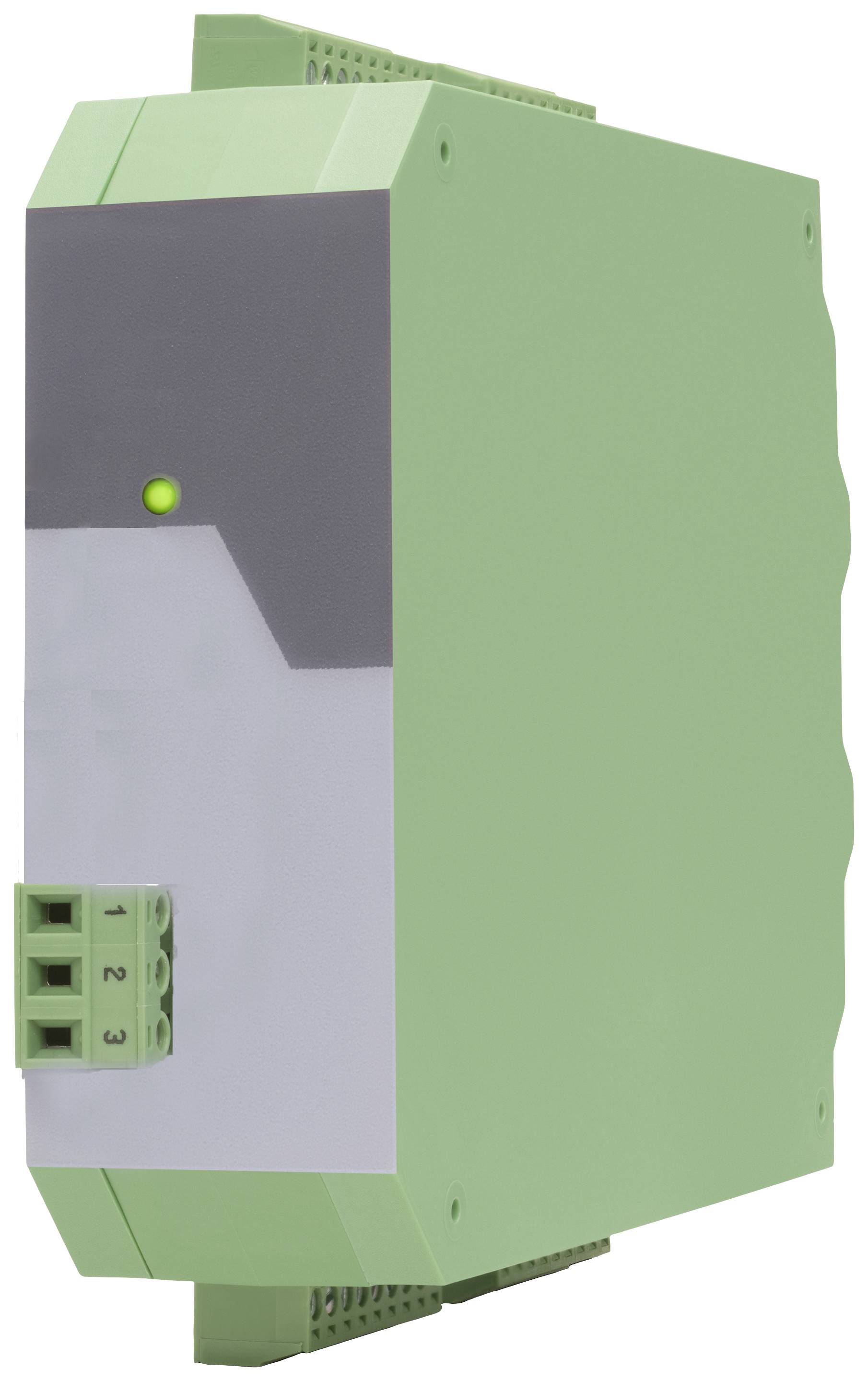

Motrona 7379.5020 I/O modul vijčana stezaljka Broj analognih ulaza: 4
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
I/O modul
Sučelja
vijčana stezaljka
Tip
7379.5020
Radni napon
24 V/DC
Pogonski napon (detalji)
10 - 30 (prikaz, stručni). V/DC
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (285,00 € / komad)
285,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Motrona I/O modul vijčana stezaljka Broj analognih ulaza: 4
- 4 analogna ulaza
- 2x strujni i 2x naponski ulaz
- Ulazni napon: -10 … +10 V (Ri ≈ 1 MOhm)
- Strujni ulaz: 0 … 20 mA / 4 … 20 mA (Ri ≈ 100 Ohm)
- Razlučivost: 16 bita / ± 0,2% (25 °C)
- Specifikacija: Uređaj / IO-Link V1.1
- Brzina prijenosa: COM 3 (230,4 kbps)
- Klasa priključka: Tip A
- Vrijeme ciklusa: 3ms
- Širina podataka: 11 bajta (4 x 2 bajta (ulazni podaci) + 1 bajt (status "CO") + 2 bajta (dijagnostički podaci))
Tehnički podaci
- Priključci Vrsta priključka: vijčane stezaljke, 1,5 mm2/ AWG 16
- Napajanje Ulazni napon: 24VDC (18 ... 30VDC) preko 10-Link
- Zaštitni krug napajanja: zaštita od obrnutog polariteta
- Potrošnja struje napajanja: približno 90 mA (neopterećeno)
- Referentni izlaz Izlazni napon: +10 V
- Referentna izlazna točnost: ± 0,1%
- Referentno izlazno opterećenje: maks. 10 mA/> 1k ohma
- Broj analognih ulaza: 4
- Konfiguracija analognih ulaza: 2x strujni i 2x naponski ulaz
- Analogni ulazi Ulazni napon: -10 ... +10V (Ri 1MOhm)
- Analogni ulazi Trenutni ulaz: 0 ... 20mA / 4 ... 20 mA (Ri 100 ohma)
- Analogni ulazi Razlučivost / točnost: 16 bita / ± 0,2% (25 °C)
- Kontrolni ulazi (samo s "CO" opcijom) Broj: 3
- Kontrolni ulazi (samo s opcijom "CO") Format: HTL, PNP (Niski 0 ... 3V, visoki 9 ... 30V)
- Upravljački ulazi (samo s opcijom "CO") Frekvencija: maksimalno 1 kHz
- Upravljački ulazi (samo s opcijom "CO") Vrijeme odziva: cca 1 ms
- Kontrolni ulazi (samo s opcijom "CO") Vrijeme prijenosa (10 veza): svakih približno 1 ms - (10 vremena ciklusa veze)
- Upravljački ulazi (samo s opcijom "CO") opterećenje: maks. 2 mA pri 24 VDC
- Kontrolni izlazi (samo s "CO" opcijom)Broj: 2
- Kontrolni izlazi (samo s opcijom "CO") Format: 5 ... 30V (ovisno o naponu na Com+), PNP
- Upravljački izlazi (samo s opcijom "CO") Izlazna struja: maksimalno 100 mA po izlazu
- Upravljački izlazi (samo s opcijom "CO") Vrijeme odziva: min. 1 ms (ovisno o postavkama "Sampling Time" i "Average Filter")
- Upravljački izlazi (samo s opcijom "CO") Vrijeme prijenosa (10 veza)): svakih približno 1 ms - (10 vremena ciklusa veze)
- IO-Link modul / Specifikacija: Uređaj /10 Link V1.1
- Brzina prijenosa IO-Link: COM 3 (230,4 kbps)
- Klasa priključka IO-Link: Tip A
- Vrijeme ciklusa IO-Link: min. 1 ms
- Širina podataka IO-Link: 11 bajta (4 x 2 bajta (ulazni podaci) + 1 bajt (status "CO") + 2 bajta (dijagnostički podaci))
- Broj elemenata prikaza: 1 LED
- Elementi prikaza funkcija: 1 x zeleni za radnu spremnost ili 10 statusa veze (s opcijom "CO")
- Materijal kućišta: plastika
- Montaža kućišta: na 35 mm DIN šinu (prema EN 60715)
- Dimenzije kućišta (Š x V x D): (bez konektora) 34 x 100 x 131 mm
- Dimenzije kućišta (Š x V x D): (s konektorima) 34 x 109 x 140 mm
- Težina kućišta: cca 160 g
- Stupanj zaštite kućišta: IP20
- Rad na temperaturi okoline: -20 °C ... +60 °C bez kondenzacije
- Temperatura okoline za skladištenje: -25 °C ... +70°C
- Ambijentalni uvjeti Nadmorska visina: maksimalno 2000 m nadmorske visine
- Uvjeti okoline Vlažnost: maksimalno 80% relativne vlažnosti do 30°C
- Uvjeti okoline Stupanj onečišćenja: 2
- Stopa kvarova MTBF u godinama: (kontinuirani rad na 60 °C) 102,7 a
- Vrsta proizvoda
I/O modul
- Sučelja
vijčana stezaljka
- Tip
7379.5020
- Radni napon
24 V/DC
- Pogonski napon (detalji)
10 - 30 (prikaz, stručni). V/DC
- Visina
109 mm
- Dužina
140 mm
- Širina
34 mm
- Broj analognih ulaza
4
- dim.
(D x Š x V) 140 x 34 x 109 mm
- Proizvođač-br. dijela
7379.5020
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2899373 Motrona 7379.5020 I/O modul vijčana stezaljka Broj analognih ulaza: 4
Upute za rad i sigurnost
Upute za rad i sigurnost 2899373 Motrona 7379.5020 I/O modul vijčana stezaljka Broj analognih ulaza: 4
Opis
Uređaj se može koristiti kao pretvarač signala za analogne standardne signale (-10 ... +10 V ili 0/4 ... 20 mA), koji se prenose kao cikličke procesne vrijednosti putem IO-Linka. Uz svoja četiri analogna ulaza (dva fiksna kao naponski ulazi i druga dva fiksna kao strujni ulazi), pretvarač signala ima referentni izlaz visoke preciznosti (+10,00 V ± 0,1%), koji se može koristiti za spajanje različitih potenciometara , na primjer .
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Robusno plastično kućište za izravno postavljanje na DIN tračnicu
Isporuka uključuje
- Uputstva za korištenje
