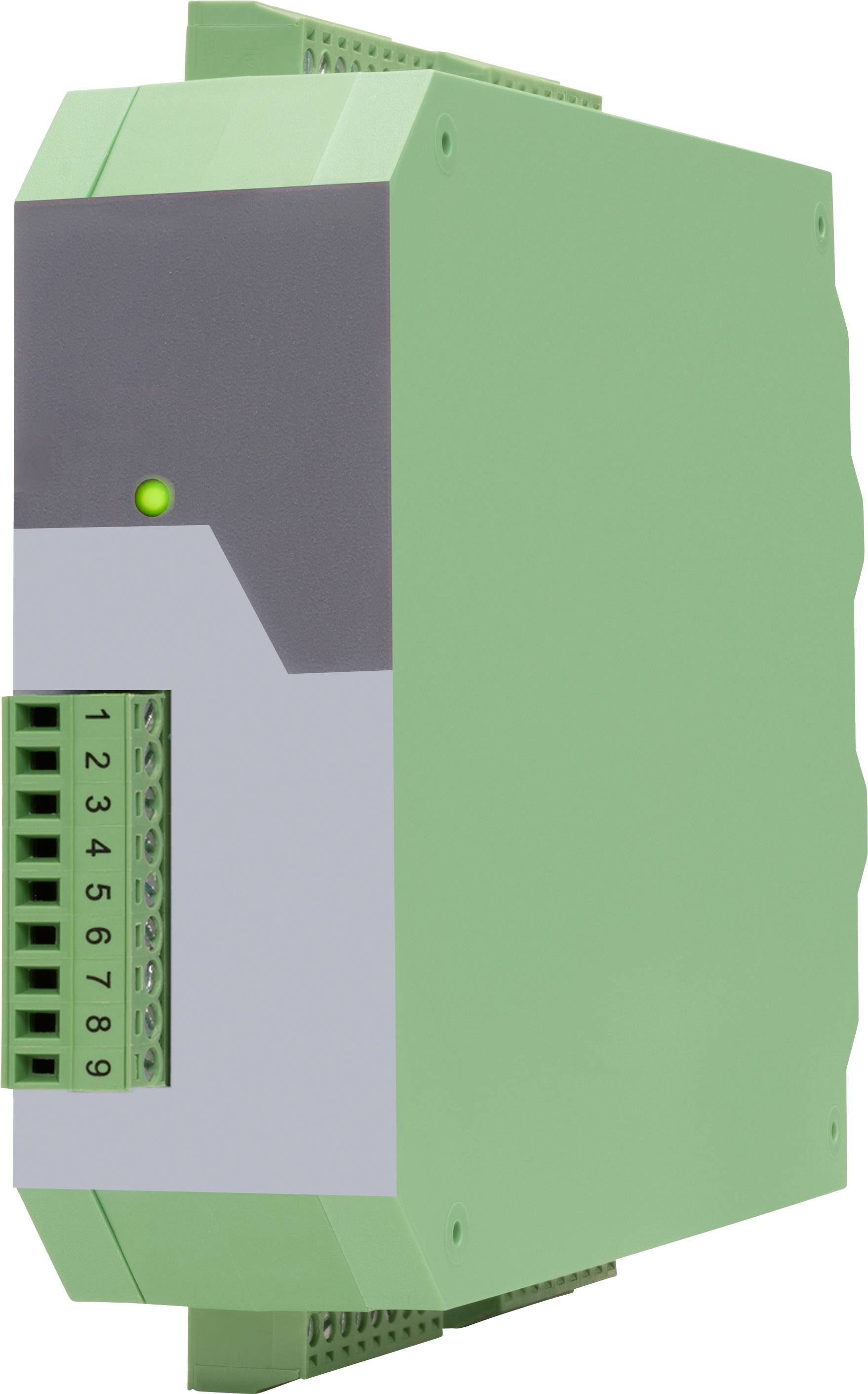

Motrona 7379.5020.CO 7379.5020.CO signalni pretvarač 1 St.
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
signalni pretvarač
Ulazni signal maks. (struja)
20 mA
Ulazni signal maks. (napon)
10 V
Tip
7379.5020.CO
dim.
(D x Š x V) 140 x 34 x 109 mm
Tehnički list (PDF)
Broj
Ukupno (385,00 € / komad)
385,00 €
sa PDV-om
Tehnički podaci
- AWG: 16
- Napajanje – Zaštitni krug: Zaštita od obrnutog polariteta
- Referentni izlaz – Izlazni napon: +10 V
- Referentni izlaz – Opterećenje: maks. 10 mA / ≥ 1 kOhm
- Analogni ulazi – Broj: 4
- Analogni ulazi – Konfiguracija: 2x strujni i 2x naponski ulazi
- Analogni ulazi – Rezolucija / Točnost: 16 bita / ± 0,2% (25 °C)
- Upravljački ulazi – Broj: 3
- Upravljački ulazi – (opcija „CO“) Format: HTL, PNP (niski 0 … 3 V, visoki 9 … 30 V)
- Upravljački ulazi – vrijeme odziva: cca. 1 ms
- Upravljački ulazi – vrijeme prijenosa (IO Link): približno 1 ms svakih 1 ms – (vrijeme ciklusa IO Linka)
- Upravljački ulazi – Opterećenje: maks. 2 mA pri 24 VDC
- Kontrolni izlazi – Broj: 2
- Upravljački izlazi – Vrijeme odziva: min. 1 ms
- Kontrolni izlazi (ovisno o postavkama "Vrijeme uzorkovanja" i "Filter prosjeka") – vrijeme prijenosa (IO veza)): približno svakih 1 ms - (vrijeme ciklusa IO veze)
- IO-Link – Modul / Specifikacija: Uređaj / IO Link V1.1
- IO-Link – Brzina prijenosa: COM 3 (230,4 kBit/s)
- IO-Link – Klasa porta: Tip A
- IO-Link – Vrijeme ciklusa: min. 1 ms
- IO-Link – Širina podataka: 11 bajtova (4 x 2 bajta (ulazni podaci) + 1 bajt (status "CO") + 2 bajta
- Indikatorski elementi – Funkcija: 1x zelena LED dioda za spremnost za rad ili status IO veze (s opcijom „CO“)
- Kućište – Materijal: Plastika
- Kućište – Montaža: na DIN šinu od 35 mm
- Kućište – Dimenzije (Š x V x D): 34 x 100 x 131 mm
- Kućište (bez konektora) – Težina: cca. 160 g
- Kućište (bez priključaka) – Klasa zaštite: IP20
- Uvjeti okoline – Nadmorska visina: maks. 2000 m nadmorske visine
- Uvjeti okoline – Vlažnost: maks. 80% relativne vlažnosti do 30°C
- Tip
7379.5020.CO
- Vrsta proizvoda
signalni pretvarač
- Ulazni signal maks. (struja)
20 mA
- Ulazni signal maks. (napon)
10 V
- dim.
(D x Š x V) 140 x 34 x 109 mm
- Priključak
vijčana stezaljka
- Izlazni signal (Napon)
5 - 30 V (je nach Spannung an Com+), PNP
- Izlazni signal (struja)
max. 100 mA je Ausgang (bei externer Com+ Versorgung!)
- Pogonski napon
18 - 30 V/DC
- Pogonski napon maks.
30 V/DC
- min. pogonski napon
18 V/DC
- Ulazni signal (napon)
-10 - +10 V (1 MOhm)
- Ulazni signal (struja)
0 - 20 mA / 4 - 20 mA (100 Ohm)
- Ulazni otpor
1 MΩ
- Sadržaj
1 St.
- Širina
34 mm
- Visina
109 mm
- Dužina
140 mm
- Potrošnja struje
90 mA
- Maks. temperatura okoline
60 °C
- Min. temperatura okoline
-20 °C
- Opskrbni napon (num.)
24 V/DC
- Poprečni presjek fleksibilan (maks.)
1.5 mm²
- Poprečni presjek kruti (maks.)
1.5 mm²
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3805214 Motrona 7379.5020.CO 7379.5020.CO signalni pretvarač 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3805214 Motrona 7379.5020.CO 7379.5020.CO signalni pretvarač 1 St.
Opis
Pretvarač signala s 2 analogna ulaza za struju i 2 analogna ulaza za napon, kao i IO-Link sučeljem. Pretvarač s CO opcijom također ima 3 kontrolna ulaza i 2 kontrolna izlaza. Ovaj IO-Link spojnik pouzdano prenosi inkrementalne signale u IO-Link komunikacijsko okruženje. Osim toga, dostupan je USB priključak koji se također može koristiti za očitavanje pretvorenih signala. Konfiguracija uređaja se praktično izvodi putem USB sučelja ili alternativno putem IO-Linka korištenjem uobičajenih inženjerskih alata.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 2 analogna ulaza za struju (0…20mA ili 4…20mA - podesivo)
- 2 analogna ulaza za napon (-10V … +10V)
- IO-Link sučelje
- 3x HTL PNP upravljačka ulaza i 2x PNP upravljačka izlaza
- Napajanje 12 ... 30 VDC
- Kompaktno kućište za montažu na DIN šinu od 35 mm
- (prema normi EN 60715)
Isporuka uključuje
- Uputstva za korištenje
