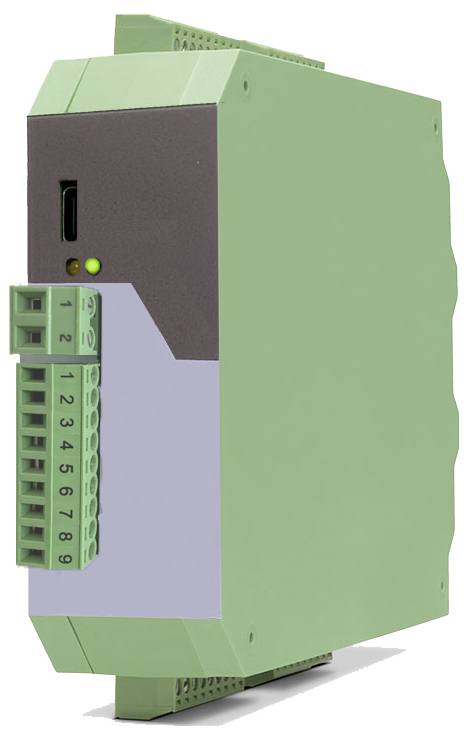

Motrona 6890.5020 6890.5020 monitor brzine
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
monitor brzine
Radni napon
30 V/DC
Tip
6890.5020
dim.
(D x Š x V) 140 x 34 x 118 mm
Težina
160 g
Tehnički list (PDF)
Broj
Ukupno (505,00 € / komad)
505,00 €
sa PDV-om
Tehnički podaci
- Upravljački ulazi – Broj: 5
- Upravljački ulazi – vrijeme odziva: cca. 1 ms
- Upravljački ulazi – Opterećenje: maks. 2 mA pri 24 VDC
- Kontrolni izlazi – Broj: 4
- Kontrolni izlazi – Vrijeme odziva: min. 1 ms (ovisno o postavkama „Vrijeme uzorkovanja (s)“ i „Filter prosjeka“ itd.)
- Kućište – Materijal: Plastika
- Kućište – Montaža: na DIN šinu od 35 mm
- Kućište – Dimenzije (Š x V x D): 34 x 100 x 131 mm
- Kućište (bez priključaka) – Klasa zaštite: IP20
- Uvjeti okoline – Nadmorska visina: maks. 2000 m nadmorske visine
- Napajanje senzora – Izlazni napon: 5 VDC i 24 VDC (otprilike 1 V niže od ulaznog napona)
- Napajanje senzora – izlazna struja: maks. 200 mA
- Inkrementalni ulazi - Tragovi: A, B (HTL jednostrani, TTL jednostrani) A, /A, B, /B (RS422, HTL diferencijalni)
- Inkrementalni ulazi – Konfiguracije: RS-422, HTL diferencijalni, HTL jednostrani, TTL
- Inkrementalni ulazi – RS422: maks. 1 MHz (RS-422 diferencijalni signal)> 0,5 V)
- Inkrementalni ulazi – HTL diferencijalni: maks. 1 MHz (HTL diferencijalni signal)> 1 V)
- Inkrementalni ulazi – HTL Single Ended: maks. 350 kHz, (Niski: 0 … 5 V, Visoki: 9 … 30 V)
- Inkrementalni ulazi – TTL: maks. 350 kHz, (niska: 0 … 0,6 V, visoka: točnost 2,2 … 5 V)
- SSI sučelje – SSI ulaz/izlaz: TTL diferencijalni (RS422)
- SSI sučelje – Tragovi: Isključivanje, /Isključivanje, Podaci, /Podaci, Ulaz, /Ulaz
- SSI sučelje – Konfiguracija: Glavni ili Podređeni
- SSI sučelje – Format: Binarni ili Grayov kod
- SSI sučelje – Rezolucija: 10 … 32 bita
- SSI sučelje – Opterećenje: Ri = cca. 13 kOhm
- Upravljački izlazi – Izlazna struja: maks. 100 mA
- Temperatura okoline – Rad: -20 °C … +60 °C (bez kondenzacije)
- DC napajanje – Zaštitni krug: Zaštita od obrnutog polariteta
- Istosmjerno napajanje – Potrošnja struje: cca. 60 mA (neopterećeno)
- Vanjska zaštita: T 0,5 A
- Upravljački ulazi – Format: HTL, PNP (niski 0 … 3 V, visoki 9 … 30 V)
- Analogni izlaz – Konfiguracija: Strujni ili naponski izlaz
- Analogni izlaz – Strujni izlaz: 0/4 … 20 mA (Opterećenje: maks. 270 ohma) Rezolucija 16 bita
- Analogni izlaz – vrijeme odziva:< 1 ms
- Stopa kvara – MTBF u godinama: 58,7 godina
- Istosmjerno napajanje – Ulazni napon: 18 … 30 VDC
- Priključak – Vrsta priključka: Vijčani priključak, 1,5 mm² / AWG 16
- SSI sučelje – Frekvencija: 100 kHz - 2 MHz (podesivo)
- Sučelje za pokretanje/zaustavljanje – RS422 ulaz: 1 x (Pokretanje/zaustavljanje, /Pokretanje/zaustavljanje); 1 x (Init In, /Init In)
- Sučelje za pokretanje/zaustavljanje – RS422 izlaz: 1 x (Init Out, /Init Out)
- Sučelje za pokretanje/zaustavljanje – Širina impulsa init impulsa: 1…9 µs (podesivo)
- Sučelje za pokretanje/zaustavljanje – Polazni impulsi frekvencije: 62,5 Hz - 5000 Hz (podesivo)
- Sučelje za pokretanje/zaustavljanje – Frekvencija takta za mjerenje vremena: 48 MHz
- Sučelje za pokretanje/zaustavljanje – Rezolucija: Ovisi o brzini valovoda enkodera.
- Analogni izlaz – Naponski izlaz: -10…+10 V (maks. 2 mA)
- Upravljački izlazi – Format / Razina: 5 … 30 V (ovisno o naponu na COM+), PNP
- Serijsko sučelje – Format: RS232
- Serijsko sučelje – brzina prijenosa podataka: 9600, 19200, 38400 ili 115200 bauda
- Serijsko sučelje – Format podataka: 8-parni-1, 8-neparni-1, 8-ništa-1, 8-ništa-2
- USB sučelje – Verzija: USB-C
- USB sučelje – Format podataka: 8-none-1
- USB sučelje – Brzina prijenosa podataka: 115200 bauda
- Indikator – LED: Zelena LED (spremno za rad) Žuta LED (greška)
- Tip
6890.5020
- Vrsta proizvoda
monitor brzine
- Radni napon
30 V/DC
- dim.
(D x Š x V) 140 x 34 x 118 mm
- Težina
160 g
- Širina
34 mm
- Visina
118 mm
- Dužina
140 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3805209 Motrona 6890.5020 6890.5020 monitor brzine
Upute za rad i sigurnost
Upute za rad i sigurnost 3805209 Motrona 6890.5020 6890.5020 monitor brzine
Opis
Višenamjenski uređaj nudi snažnu opciju za upravljanje i procjenu inkrementalnih enkodera, apsolutnih enkodera i pretvarača pomaka sa start-stop sučeljem.
Uređaj je opcionalno dostupan i u RL verziji, koja dodatno ima četiri relejna izlaza. Uređaj, između ostalog, prati mirovanje i smjer vrtnje.
Ovaj tekst je strojno preveden.
Uređaj je opcionalno dostupan i u RL verziji, koja dodatno ima četiri relejna izlaza. Uređaj, između ostalog, prati mirovanje i smjer vrtnje.
Ovaj tekst je strojno preveden.
Izvedba
- Impulsni ulaz u formatu A, B, 90° [HTL] ili A, /A, B, /B [RS422] također moguć kao jedna staza
- Ulazna frekvencija do 1 MHz
- SSI ulaz/izlaz u formatu CLOCK+, CLOCK-, DATA+, DATA- [RS422], 32 bit
- SSI taktna frekvencija od 100 kHz ... 2 MHz
- Sučelje za pokretanje i zaustavljanje za pretvornike apsolutnog pomaka i magnetostriktivne senzore
- 4 upravljačka izlaza
- 16-bitni analogni izlaz (±10 V ili 0/4 ... 20 mA)
- Napajanje 18 ... 30 VDC
- Pomoćni naponski izlaz +5 V za napajanje TTL enkodera
- Kompaktno kućište za montažu na DIN šinu od 35 mm (prema EN 60715)
- Jednostavna parametrizacija putem korisničkog sučelja OS-a (besplatni softver)
Isporuka uključuje
- Uputstva za korištenje
