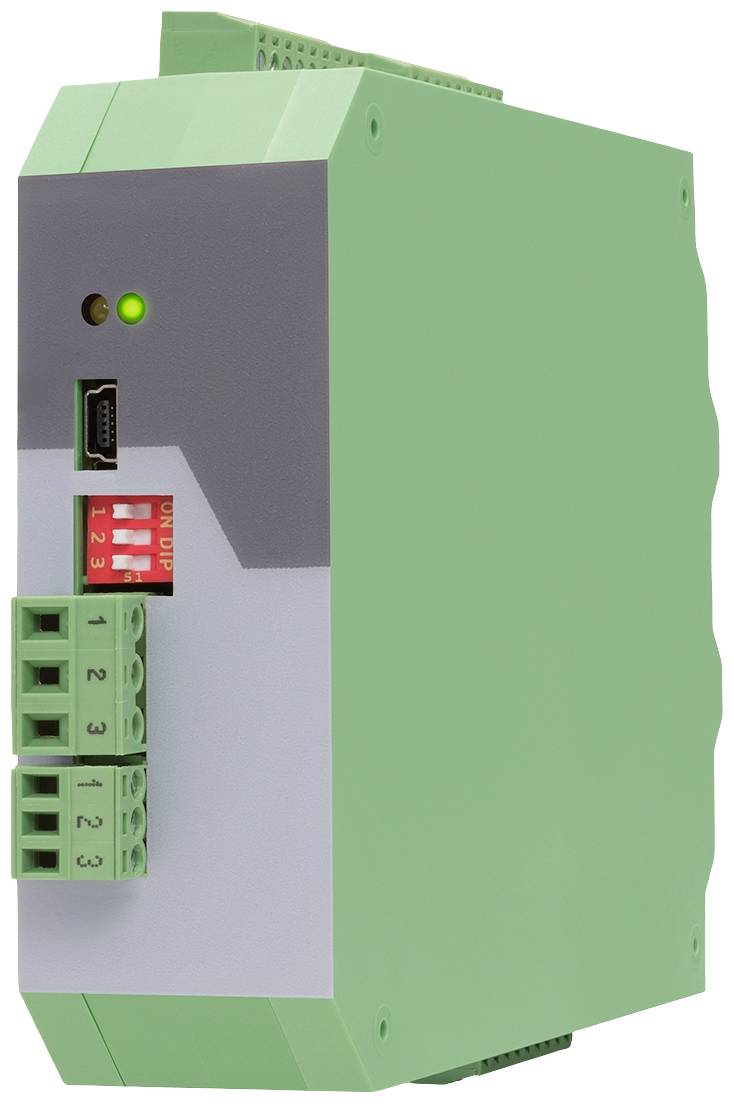

Motrona 6877.5021 I/O modul vijčana stezaljka Broj digitalih ulaza: 1
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
I/O modul
Sučelja
vijčana stezaljka
Tip
6877.5021
Pogonski napon (detalji)
18 - 30 (izvorni znanstveni rad, znanstveni). V/DC
Visina
140 mm
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (375,00 € / komad)
375,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Motrona I/O modul vijčana stezaljka Broj digitalih ulaza: 1
- 6-žilni priključak za senzor punog mosta mjerača naprezanja
- 1 x strujno-naponski izlaz
- Podesivi napon mosta od 3 VDC do 10 VDC
- Osjetljivost ulaza senzora 1 … 10 mV
- Prijenos podataka senzora putem RS-485
- Programiranje putem USB-a i korisničkog sučelja OS (freeware)
- 4 x upravljačka ulaza HTL/PNP
- 4 x upravljačka izlaza za signalizaciju različitih radnih stanja
Tehnički podaci
- Priključci Vrsta priključka: vijčane stezaljke, 1,5 mm2 / AWG 16
- Napajanje Ulazni napon: 18 ... 30Vdc
- Zaštitni krug napajanja: zaštita od obrnutog polariteta
- Preostala valovitost napajanja: ≤ 10%
- Potrošnja struje napajanja: približno 50 mA (na 24 V, bez opterećenja)
- Izlazni napon napajanja mjerača naprezanja: 3-10 VDC
- Izlazna struja napajanja mjerača naprezanja: maksimalno 50 mA
- Ulazi za mjerač naprezanja Broj: 1 s povratnim očitavanjem
- Konfiguracija ulaza mjerača naprezanja: Napon
- Osjetljivost ulaza mjerača naprezanja: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- Ulazi za mjerač naprezanja Razlučivost: 16 bita
- Točnost ulaza mjerača naprezanja: +/- 0,01% / 10K
- Analogni izlazi Broj: 1
- Analogni izlazni napon: +/- 10V (vanjsko opterećenje max. 5kOhm)
- Struja analognih izlaza: 0/4mA...20mA (opterećenje max. 270 Ohm)
- Analogni izlazi Rezolucija: 16 bita
- Preciznost analognih izlaza: +/- 0,01% / 10K
- Vrijeme odziva analognih izlaza: Ovisi o vremenu uzorkovanja i filtru
- Broj upravljačkih ulaza: 4
- Format upravljačkih ulaza: HTL, PNP (niski 0 ... 4V, visoki 10... 30V)
- Frekvencija upravljačkih ulaza: maksimalno 1 kHz
- Vrijeme odziva upravljačkih ulaza: 1 ms
- Opterećenje upravljačkih ulaza: maksimalno 3mA pri 24VDC
- Broj upravljačkih izlaza: 4
- Format / razina upravljačkih izlaza: HTL: 17 ... 29 V (ovisno o naponu napajanja)
- Upravljački izlazi Izlazna struja: maksimalno 30 mA, high side driver
- USB verzija: USB 2.0 mini tip B
- Dizajn kućišta: 2-žilni RS-422
- Protokol kućišta: LECOM, MODBUS
- Materijal kućišta: plastika
- Montaža kućišta: na 35 mm DIN šinu (prema EN 60715)
- Dimenzije kućišta (Š x V x D): 34 x 140 x 118 mm
- Stupanj zaštite kućišta: IP20
- Težina kućišta: cca 100 g
- Rad na temperaturi okoline: 0 °C ... +60 °C (bez kondenzacije)
- Temperatura okoline za skladištenje: -25 °C ... +70 °C (bez kondenzacije)
- Stopa kvarova MTBF u godinama (kontinuirani rad na 60 °C): 66,5
- Vrsta proizvoda
I/O modul
- Sučelja
vijčana stezaljka
- Tip
6877.5021
- Pogonski napon (detalji)
18 - 30 (izvorni znanstveni rad, znanstveni). V/DC
- Visina
140 mm
- Dužina
118 mm
- Širina
34 mm
- Broj digitalih ulaza
1
- dim.
(D x Š x V) 118 x 34 x 140 mm
- Proizvođač-br. dijela
6877.5021
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2899376 Motrona 6877.5021 I/O modul vijčana stezaljka Broj digitalih ulaza: 1
Upute za rad i sigurnost
Upute za rad i sigurnost 2899376 Motrona 6877.5021 I/O modul vijčana stezaljka Broj digitalih ulaza: 1
Opis
Na ovo mjerno pojačalo može se spojiti senzor s punim mostom mjerača naprezanja, dostupan je analogni izlaz (struja/napon).
Postoji USB sučelje za programiranje i RS-485 komunikacijsko sučelje s LECOM ili MODBUS protokolom. Uz pomoć četiri HTL kontrolna ulaza, senzori mjerača naprezanja mogu se vratiti na nulu.
Četiri HTL kontrolna izlaza prenose prekoračenje i pad ispod uklopne točke, kao i kretanja izvan raspona. DMS pogreška također može biti ispisana.
HTL upravljački ulazi mogu se koristiti za povlačenje samozaključavanja na izlazima.
Nadalje, funkcija podešavanja analognog izlaza također se može implementirati preko HTL upravljačkih ulaza.
Ovaj tekst je strojno preveden.
Postoji USB sučelje za programiranje i RS-485 komunikacijsko sučelje s LECOM ili MODBUS protokolom. Uz pomoć četiri HTL kontrolna ulaza, senzori mjerača naprezanja mogu se vratiti na nulu.
Četiri HTL kontrolna izlaza prenose prekoračenje i pad ispod uklopne točke, kao i kretanja izvan raspona. DMS pogreška također može biti ispisana.
HTL upravljački ulazi mogu se koristiti za povlačenje samozaključavanja na izlazima.
Nadalje, funkcija podešavanja analognog izlaza također se može implementirati preko HTL upravljačkih ulaza.
Ovaj tekst je strojno preveden.
Izvedba
- Robusno plastično kućište za izravno postavljanje na DIN tračnicu
Isporuka uključuje
- Uputstva za korištenje
