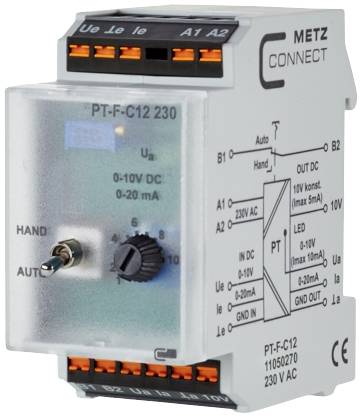

Metz Connect PT-F-C12 230 V AC 11050270 signalni pretvarač 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
signalni pretvarač
Ulazni signal maks. (struja)
20 mA
Ulazni signal maks. (napon)
10 V
Tip
PT-F-C12 230 V AC
dim.
(D x Š x V) 60 x 35 x 69.30 mm
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (75,99 € / komad)
75,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Tehnički podaci
- Tip
PT-F-C12 230 V AC
- Vrsta proizvoda
signalni pretvarač
- Ulazni signal maks. (struja)
20 mA
- Ulazni signal maks. (napon)
10 V
- dim.
(D x Š x V) 60 x 35 x 69.30 mm
- Izlazni signal (Napon)
0 - 10 V/DC
- Izlazni signal (struja)
0 - 20 mA
- Pogonski napon
230, 230 V/AC, V/DC (max)
- Pogonski napon maks.
230 V/AC
230 V/DC
- Teret
500Ω
- Ulazni signal (napon)
0 - 10 V/DC
- Ulazni signal (struja)
0 - 20 mA
- Sadržaj
1 St.
- Širina
35 mm
- Visina
69.30 mm
- Dužina
60 mm
- Potrošnja struje
AC: 200 mA; DC: 110 mA
- Maks. temperatura okoline
+70 °C
- Min. temperatura okoline
-20 °C
- Opskrbni napon (num.)
230 V/AC
230 V/DC
- Poprečni presjek kruti (maks.)
2.5 mm²
- Poprečni presjek kruti (min.)
0.2 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3164625 Metz Connect PT-F-C12 230 V AC 11050270 signalni pretvarač 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3164625 Metz Connect PT-F-C12 230 V AC 11050270 signalni pretvarač 1 St.
Opis
Izolator potencijala/pretvarač signala koristi se za odvajanje analognih signala u rasponu od 0 do 10 V DC i 0 do 20 mA DC ili za pretvaranje signala od 0 do 10 V DC u 0 do 20 mA DC ili 0 do 20 mA DC u 0 do 10 VDC. Ulazni i izlazni signali kao i napon napajanja međusobno su međusobno električno izolirani. Na uređaj se može spojiti ulazni signal od 0 do 10 V ili 0 do 20 mA. Funkcija izolacije potencijala: S PT-C12 230, ulazni signal 0 do 10 V proporcionalno je prilagođen izlaznom signalu 0 do 10 V. PTi-C12 230 prilagođava ulazni signal od 0 do 20 mA proporcionalno izlaznom signalu od 0 do 20 mA. Funkcija pretvorbe signala s električnom izolacijom: S pretvorbom signala od 0 do 10 V u 0 do 20 mA ili 0 do 20 mA u 0 do 10 V, pretvoreni izlazni signal može se ponovno podesiti pomoću integriranog trimera vretena. Dodatno, integrirana je ručna razina rada u nuždi s prekidačem RUČNO-AUTOMATSKI s povratnim kontaktom. Izlazni signal od 0 do 10 V ili 0 do 20 mA može se podesiti pomoću prednjeg potenciometra u položaju prekidača HAND. Konstantni izlazni napon od max. 10 V DC, 5 mA dostupan je na terminalu od 10 V. Integrirani LED služi za prikaz svjetline ovisno o razini izlaznog signala Ua. Spajanje s opružnim stezaljkama (push-in).
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Tehnologija sučelja
- Modul sučelja
- Izolator potencijala
- Pretvarač signala
- Podešavanje napona
