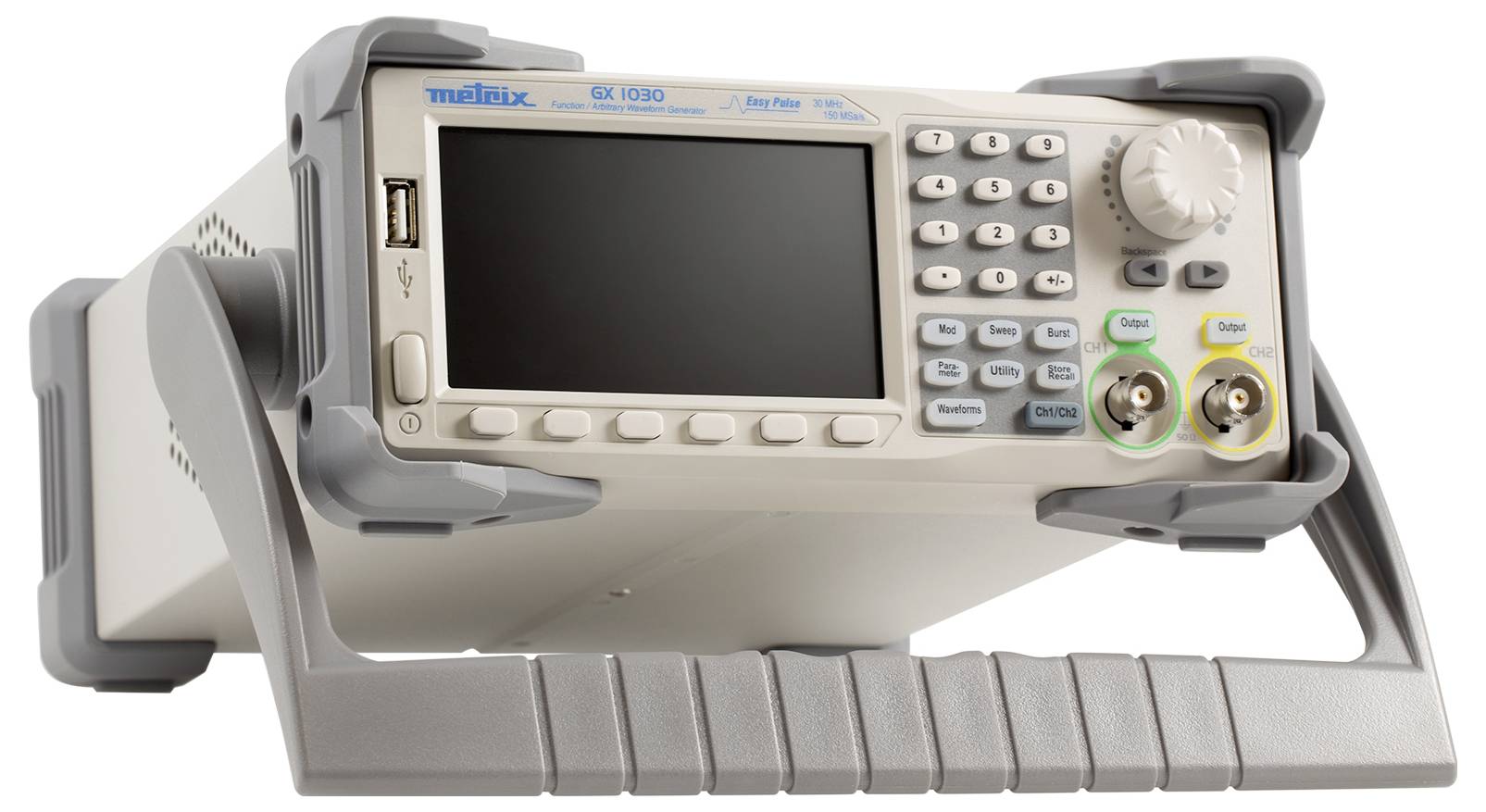

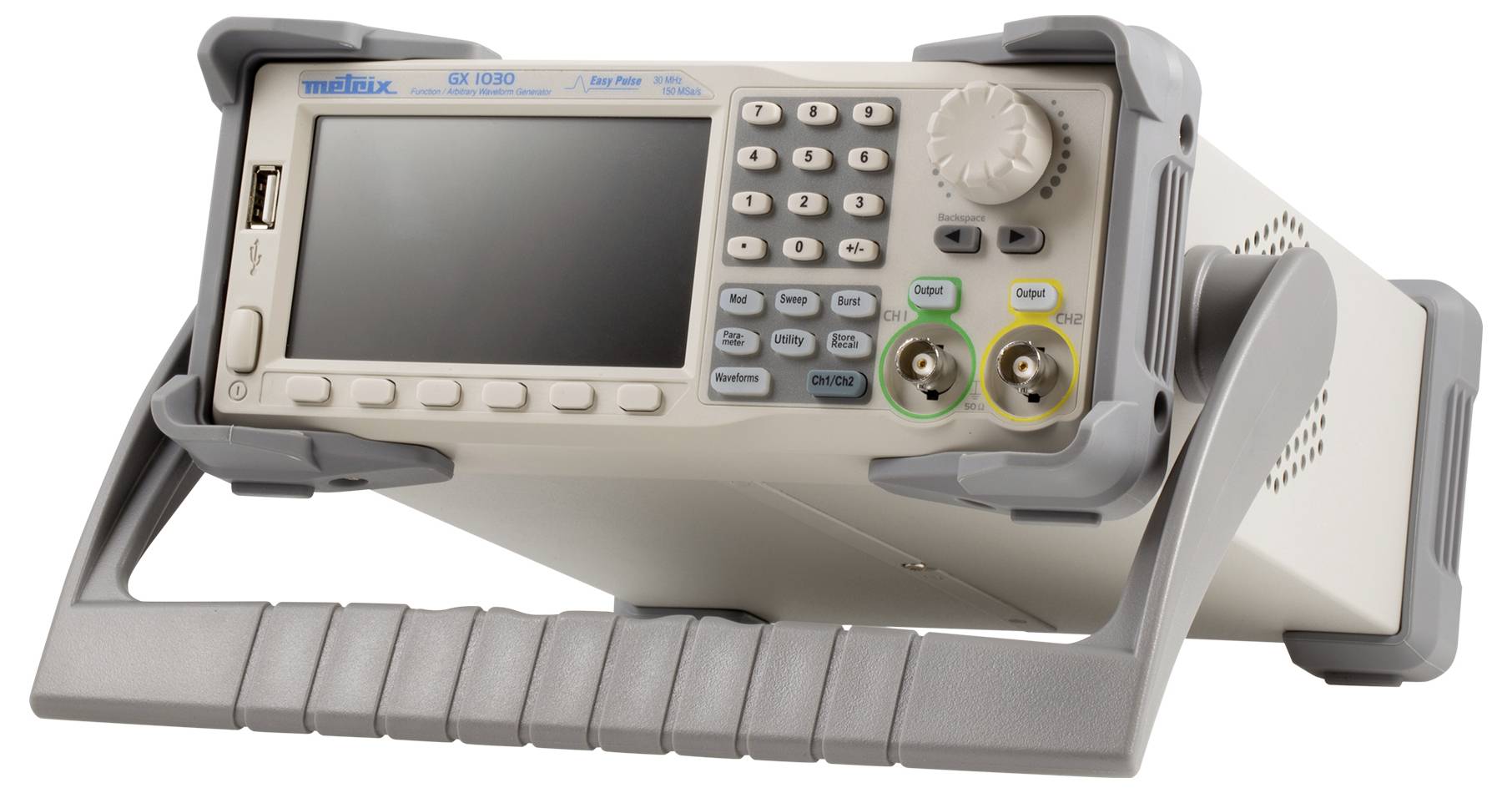

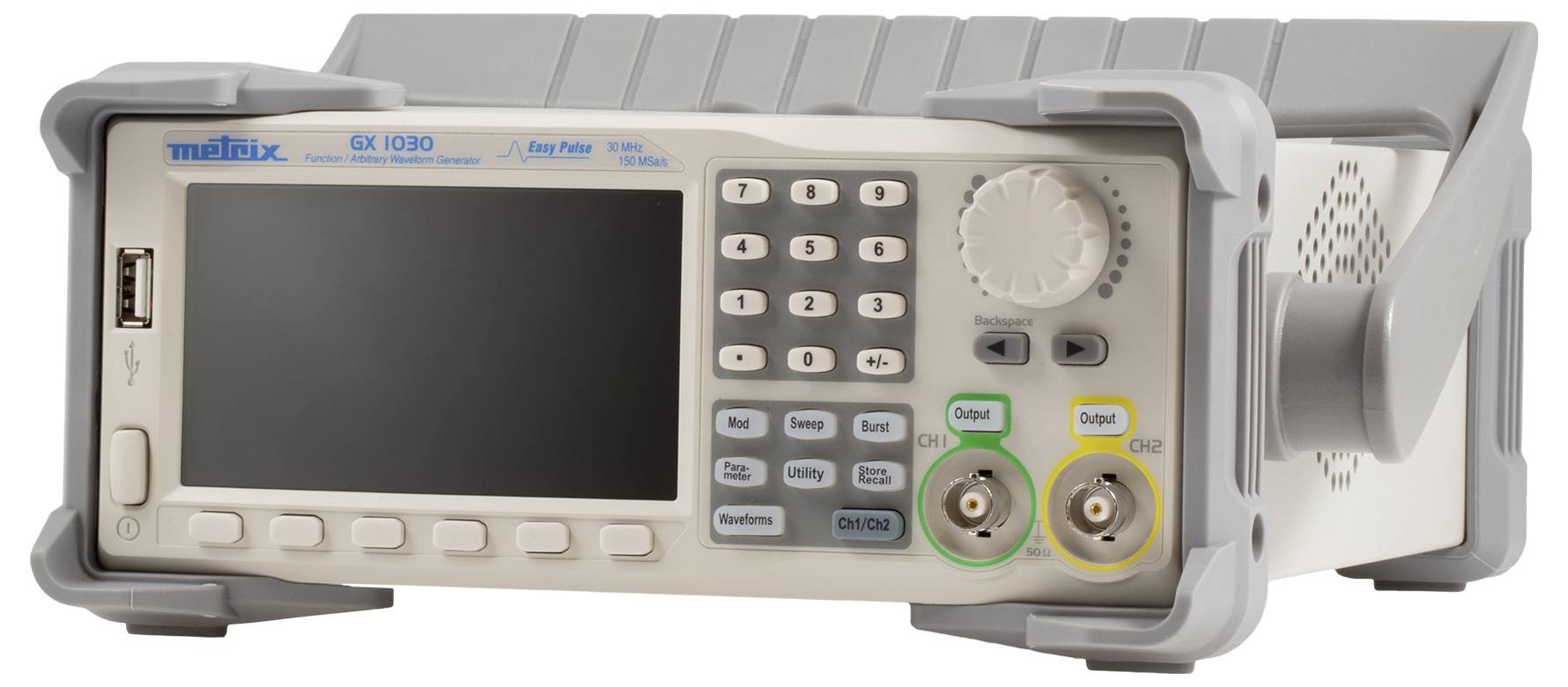

Metrix GX 1030 funkcijski generator na struju 0.01 MHz - 30 MHz proizvoljno, trokut, lorentzova krivulja, puls, rampa, b
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (1.205,00 € / komad)
1.205,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Metrix GX 1030 funkcijski generator na struju 0.01 MHz - 30 MHz proizvoljno, trokut, lorentzova krivulja, puls, rampa, buka, pravokutnik, signal, sinusni val
- Višenamjenski proizvoljni generator visokih performansi za generiranje najstabilnijih signala visoke vjernosti do 30 MHz
- Opremljen velikim 4,3 inčnim TFT zaslonom u boji visokog kontrasta (960 x 540 mm)
- DDS tehnologija na 2 izlaza (spoj ili dupliranje) - kombinacija funkcija
- Brzina uzorkovanja od 150 Ms/s s frekvencijskom rezolucijom od 14 bita
- Analogna i digitalna AM ili FM modulacija, FSK&ASK, PSK i PWM kao i praktične funkcije SWEEP i BURST
- Integrirani brojač frekvencija od 100 MHz do 200 MHz
- EasyPulse i TrueArb tehnologija: Generiranje impulsa s niskim podrhtavanjem i uklanjanjem podrhtavanja/izobličenja signala
- Programabilno putem USB ili Ethernet veze, upravljanje preko PC softvera i pohranjivanje na USB stick
Tehnički podaci
- Kontrolne tipke na prednjoj strani: 23 izravne funkcijske tipke, 1 okretni prekidač
- Podešavanje parametara signala: Kontinuirano pomoću enkodera ili numeričke tipkovnice
- BNC izlazi na prednjoj ploči: Izlazi generatora 1 i 2 - neovisne postavke (valni oblik, f, faza, amplituda, ...), spojene, udvostručene ili kombinirane
- BNC ulazi i izlazi na stražnjoj ploči: 3 ulaza/izlaza ext okidač, brojač frekvencije i sat 10MHz - sinkronizacija
- generiranje signala
- Valni oblici: sinusni, kvadratni, trokutni, rampa, puls, šum, proizvoljni (196 ugrađenih valnih oblika)
- Rezolucija/Uzorkovanje: 14 bita/150Ms/s
- Memorija: dubina memorije 16 kpt - pohrana unaprijed instaliranih ili specifičnih signala na USB stick
- Sx-Gene obrada signala: akvizicija, prijenos i modifikacija signala prikupljenog osciloskopom (OX5000, OX6000, OX7000, OX9000, Scopein@Box).
- Grafičko ili matematičko uređivanje sa Sx-Gene softverom Modifikacija dobivenog signala i/ili kombinacija standardnih signala generatora
- frekvencije signala
- Frekvencijski raspon: sinus od 0,001 mHz do 30,000 MHz, trokut 500 kHz, šum i kvadrat 30 MHz, puls 12,5 MHz, proizvoljni valni oblik 6 MHz
- Razlučivost/preciznost: 7-znamenkasti zaslon - razlučivost od 1MHz - okomita točnost ≤ (1% + 1mVpp) na 10kHz
- Dugotrajno pomicanje: ±100 ppm/godina
- Temperaturni koeficijent: do 5 ppm/°C
- amplituda
- Razina napona: 50 Ω izlaz = 2 mVpp ~ 10 Vpp do 10 MHz / 2 mVpp ~ 5 Vpp ≥10 MHz | HiZ izlaz = 4 mVpp ~ 20 Vpp do 10 MHz / 4 mVpp ~ 10 Vpp ≥ 10 MHz
- Preciznost razine (ravnomjernost): 7-znamenkasti zaslon - rezolucija od 1 MHz - okomita točnost do = (1% + 1 mVpp) na 10 kHz
- VDC pomak: ±100ppm/godina
- Impedancija/Zaštita: do 5 ppm/°C
- svojstva signala
- Sinusoidalni signal: tipični stupanj izobličenja do 0,075% za f do 20 kHz, i harmonici do - 50 dBc
- Trokutasti signal (maks. frekvencija 2 MHz): pogreška linearnosti max. do 1%
- Kvadrat i puls: tipično vrijeme porasta do 16,8 ns - radni ciklus 10-90% (DC do f do 20 MHz) - puls min. 32,6 ns rezolucija 1 ns
- AM modulacija
- Nosač: sinus, kvadrat, trokut, proizvoljno
- Modulirani signali: sinusni, kvadratni, rampa, šum, proizvoljni (1 mHz - 20 kHz)
- Dubina: od 0% do 120%
- FM modulacija
- Nosač: sinus, kvadrat, trokut, proizvoljno
- Modulirani signali: sinus, kvadrat, rampa, trokut, šum, proizvoljni (1 mHz - 20 kHz)
- Pomak frekvencije: od 0 do 15 MHz
- FSK modulacija
- Nosač: sinus, kvadrat, trokut, proizvoljno
- Modulirani signali: 50% radnog ciklusa (od 1 mHz do 50 kHz)
- ASK modulacija Stupac4
- Nosač: sinus, kvadrat, trokut, proizvoljno
- Modulirani signali: 50% radnog ciklusa (od 1 mHz do 50 kHz
- PM modulacija
- Nosač: sinus, kvadrat, trokut, proizvoljno
- Modulirani signali: sinus, kvadrat, rampa, trokut, šum, proizvoljni (2 mHz - 20 kHz)
- Fazni pomak: od 0 do 360°
- PWM modulacija
- Frekvencija: 1mHz do 1MHz
- Modulirani signali: sinus, kvadrat, trokut, šum, proizvoljni
- Rezolucija: 6,67 ns
- pomesti
- Nosač: sinus, kvadrat, rampa, trokut, proizvoljno
- Tip: linearni / logaritamski
- Smjer: uzlazno ili silazno
- Brzina snimanja: od 1 ms do 500 s
- Okidanje: ručno, vanjsko, unutarnje
- puknuti
- Signali: sinusni, kvadratni, rampa, proizvoljni
- Vrsta: Kratko (1-100 000 ciklusa), beskonačno, vrata
- Fazni start/stop: od 0° do +360°
- Interni period: od 1 μs do 1000 s ±1%
- Brojač frekvencija
- Mjerni raspon: od 100 mHz do 200 mHz
- Parametri: Frekvencija, Dubina, Period, Radni ciklus, Puls
- Izlazni oblik signala
Stepenice, trapez, puls, rampa, sinus, ...
- Vrsta proizvoda
funkcijski generator na struju
- Područje frekvencije
0.01 MHz - 30 MHz
- Izlazni oblici signala
proizvoljno
trokut
lorentzova krivulja
puls
rampa
buka
pravokutnik
signal
sinusni val
- Prikaz
LCD
tvornički standard (vlastiti)
- dim.
(Š x V) 260 mm x 107 mm
- Težina
4350 g
- Frekvencija (maks.)
30 MHz
- Frekvencija (min.)
0.01 MHz
- Posebne značajke
uklj. frekvencijski brojač
modulacija
- Kategorija mjerenja
CAT II
- Širina
260 mm
- Visina
107 mm
- Sučelja (Funkcijski generatori)
USB
LAN
- Napajanje
230 v/ac
strujno napajanje
- Tip
GX 1030
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2749774 Metrix GX 1030 funkcijski generator na struju 0.01 MHz - 30 MHz proizvoljno, trokut, lorentzova krivulja, puls, rampa, b
Upute za rad i sigurnost
Upute za rad i sigurnost 2749774 Metrix GX 1030 funkcijski generator na struju 0.01 MHz - 30 MHz proizvoljno, trokut, lorentzova krivulja, puls, rampa, b
Upute za rad i sigurnost 2749774 Metrix GX 1030 funkcijski generator na struju 0.01 MHz - 30 MHz proizvoljno, trokut, lorentzova krivulja, puls, rampa, b
Uvjeti garancije
Uvjeti garancije 2749774 Metrix GX 1030 funkcijski generator na struju 0.01 MHz - 30 MHz proizvoljno, trokut, lorentzova krivulja, puls, rampa, b
Opis
GX1030 je generator proizvoljne funkcije od 0,01 MHz do 30 MHz za precizne i raznolike, jednostavne i složene signale svih vrsta: sinusni, kvadratni, trokutasti, rampa, puls, šum, proizvoljni (196 ugrađenih valnih oblika) kombinira se s daleko većim generiranjima točnost i stabilnost frekvencije od tradicionalnih generatora. Osim toga, GX1030 nudi korisniku unutarnju i vanjsku modulaciju, kao i linearno i logaritamsko kretanje. Funkcijom BURST, s druge strane, koja omogućuje još precizniju analizu i detekciju vrlo kratkih događaja, može se postaviti željeni broj ciklusa signala po vremenskom razdoblju. Integrirani mjerač frekvencije, pak, pokriva frekvencijski raspon od 100 MHz do 200 MHz. Funkcija harmonika proizvodi 16 parnih ili neparnih redova amplitude i faze. Ergonomski dizajniran GX1030 ima LCD zaslon velikog formata (960 x 540 mm) koji nudi izvrsnu čitljivost na 4,3-inčnom TFT zaslonu u boji visokog kontrasta. Dostupna su za preuzimanje dva PC softvera za generiranje proizvoljnih signala i programiranje generatora: SX-GENE i EasywaveX.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba

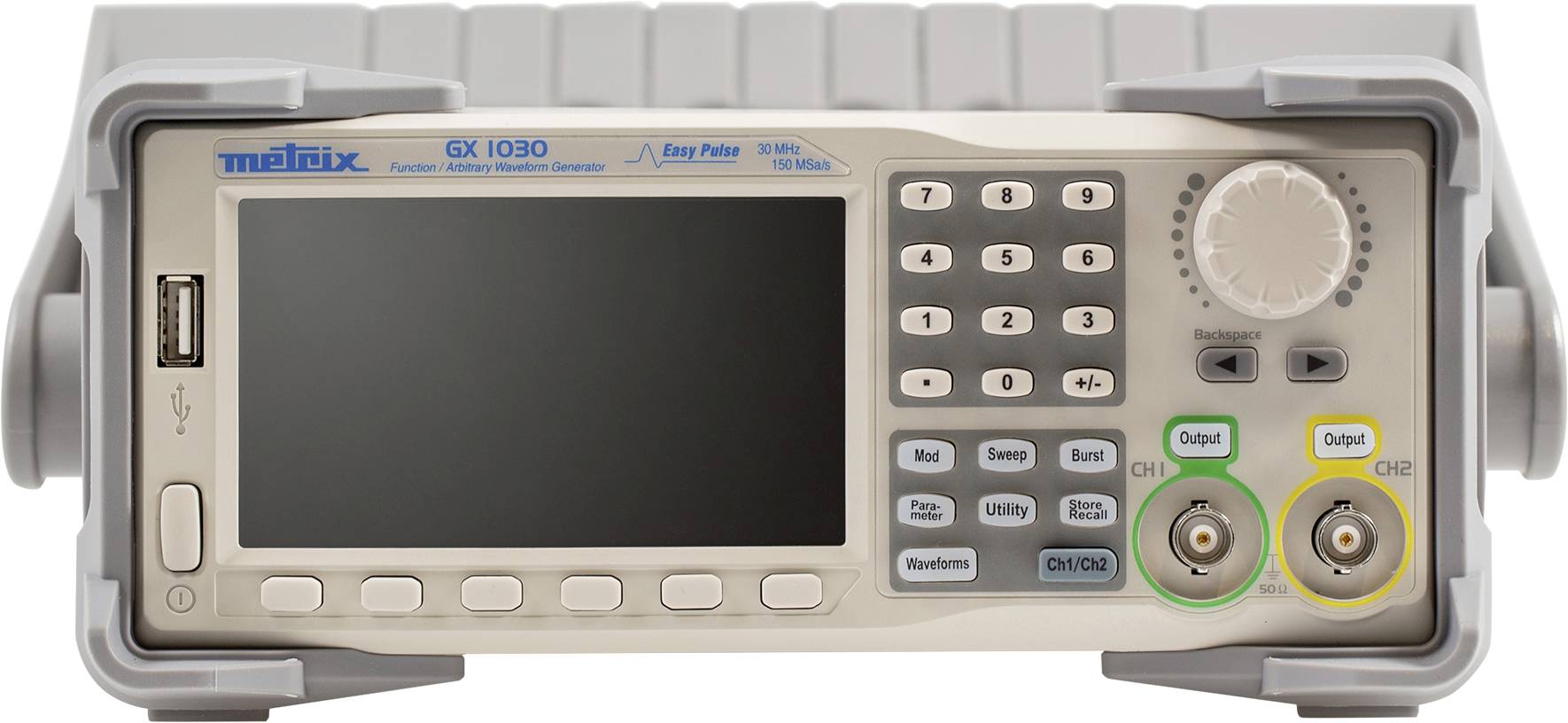

- BNC izlazi na prednjoj ploči: Izlazi generatora 1 i 2
- Neovisne postavke (valni oblik, f, faza, amplituda...), spojene, udvostručene ili kombinirane
- Stražnji BNC ulazi i izlazi: 3 ulaza/izlaza Ekst okidač, brojač frekvencije i izvor takta 10 MHz - sinkronizacija
- Frekvencijski brojač: od 100MHz do 200MHz

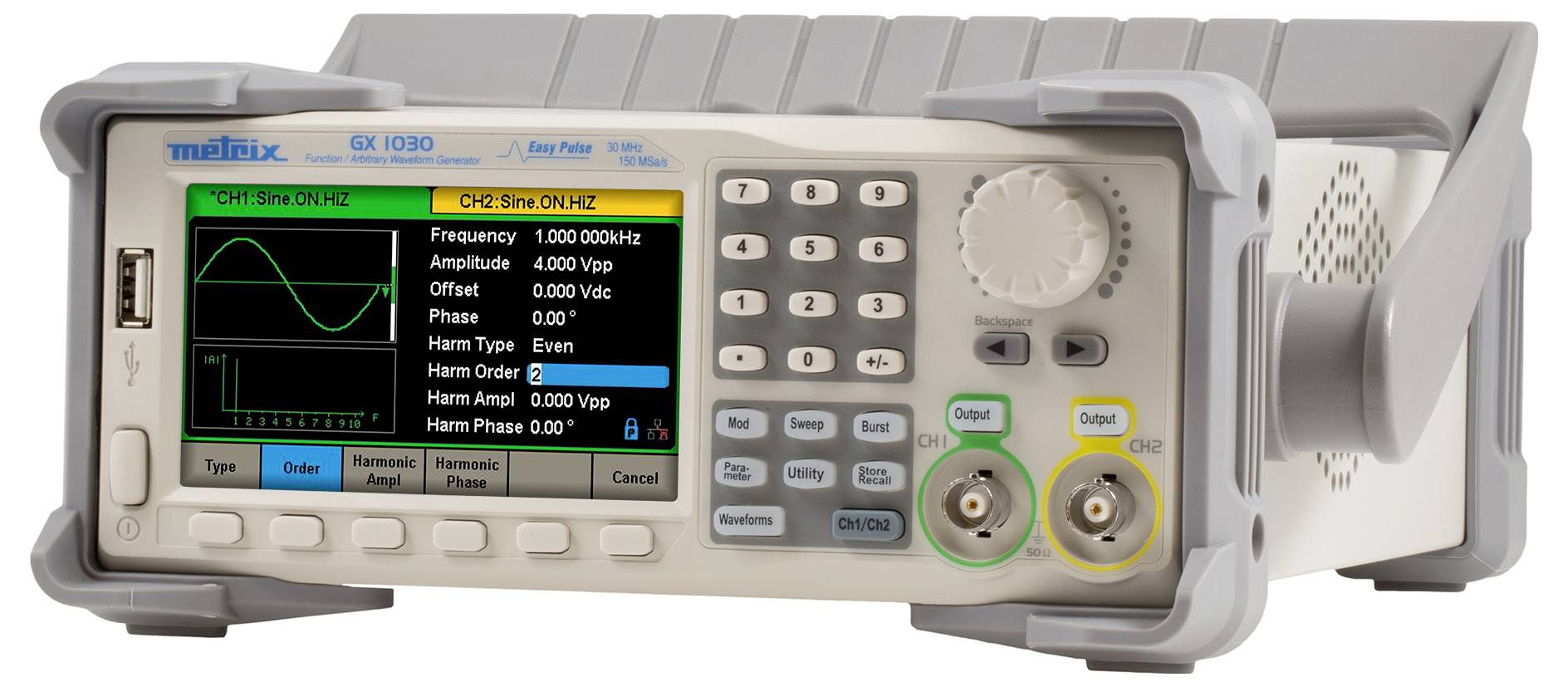

- Funkcija harmonika: Grafički prikaz, 16 parnih ili neparnih redoslijeda s amplitudom i fazom
- Pohrana: Spremanje unaprijed postavljenih ili prilagođenih signala ili kompletnih konfiguracija uređaja na USB stick
- Komunikacijsko sučelje: USB uređaj, USB host, LAN
- Frekvencijski raspon od 0,001 MHz do 30 MHz klasični i proizvoljni signali
- DDS tehnologija na 2 izlaza (spoj ili dupliranje) - kombinacija funkcija
- Brzina uzorkovanja od 150 MS/s s frekvencijskom rezolucijom od 14 bita
- Analogna i digitalna AM ili FM modulacija, FSK&ASK, PSK i PWM
- Praktične funkcije SWEEP i BURST
- Frekvencijski brojač od 100 Mhz do 200 Mhz
- EasyPulse tehnologija za generiranje impulsa s niskim podrhtavanjem pulsa
- TrueArb tehnologija za uklanjanje podrhtavanja i izobličenja signala
- Mogućnost programiranja putem USB ili Ethernet veze i pohranjivanje na USB stick
- Funkcija harmonika: Grafički prikaz: 16 redova, neparnih ili parnih, s amplitudom i fazom
- Kombinacija kanala: Prikaz rasporeda: 2 interna kanala CH1-CH2-CH1+CH2
- Pohrana: Pohranite unaprijed postavljene ili prilagođene signale ili kompletne konfiguracije uređaja na USB stick
- Komunikacijska sučelja: USB uređaj, USB host, LAN
- Softver: SX-GENE softver može se preuzeti s naše stranice za podršku zajedno s LV i LW upravljačkim programima

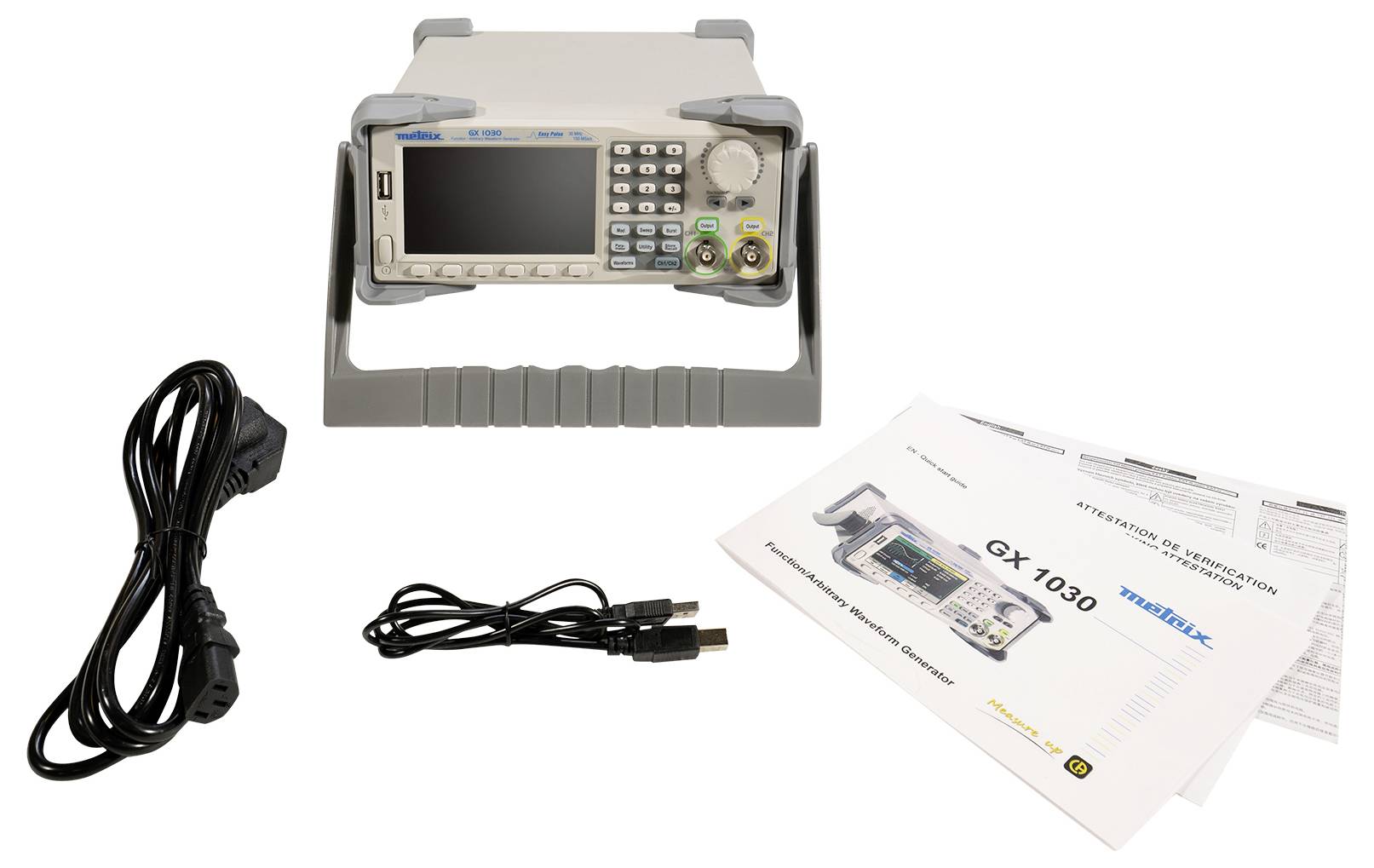

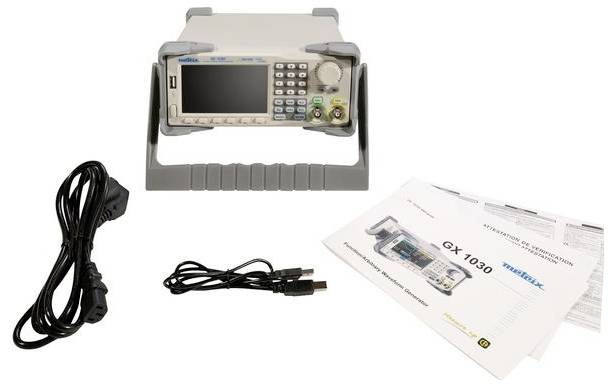

Isporuka uključuje
- 1 mrežni priključni kabel 2P+E
- 1 USB kabel
- 1 tiskani Quick Start Guide na pet jezika
