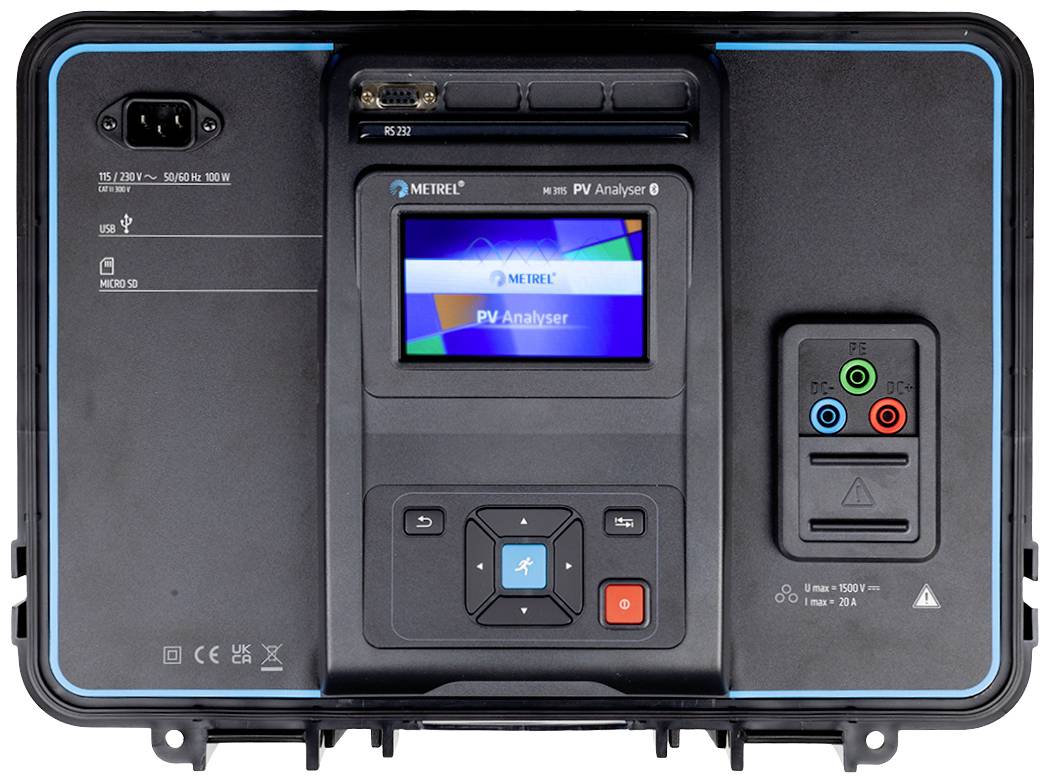

Metrel MI 3115 ST uređaj za analizu mreže
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (7.235,00 € / komad)
7.235,00 €
sa PDV-om
Tehnički podaci
- Mjerni raspon napona: 20 - 1699 V/DC
- Raspon mjerenja struje: 0,1 - 19,99 A/DC
- I/U krivulja: 1500V, 20A, 24kW
- Vrsta proizvoda
uređaj za analizu mreže
- Kategorija mjerenja
CAT II 300 V
- Zaštitni vodič-prepoznavanje
da
tvornički standard (vlastiti)
- dim.
(D x Š x V) 42 x 18 x 33 cm
- Težina
6.8 kg
- Širina
18 cm
- Visina
33 cm
- Dužina
42 cm
- Sučelja
RS-232
USB
Bluetooth®
WiFi
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3089196 Metrel MI 3115 ST uređaj za analizu mreže
Upute za rad i sigurnost
Upute za rad i sigurnost 3089196 Metrel MI 3115 ST uređaj za analizu mreže
Informacije
Sažetak testa 3089196 Metrel MI 3115 ST uređaj za analizu mreže
Opis
Provjerite fotonaponske sustave od 1500 V sa stilom. MI 3115 PV analizator nudi testiranje u skladu sa standardom IEC 62446 / VDE 0126-23 i podržava sva ispitivanja i mjerenja kategorije 1 i 2. To uključuje mjerenje izolacijskog otpora PV nizova, mjerenje I/U karakteristike kao i pretvaranje rezultata mjerenja u STC vrijednosti i njihovu usporedbu s nominalnim vrijednostima koje izdaju proizvođači PV modula. Zračenje i temperatura ćelije mjere se u stvarnom vremenu pomoću bežične daljinske jedinice. Dodatno, testovi kategorije 1 mogu se zabilježiti u Auto-Test, koji korisniku omogućuje pokretanje svih željenih testova jednim dodirom gumba Start. Ispravak prethodno netočno unesenih parametara na mjerenjima ili grupama mjerenja koja su već provedena. Uređajem se upravlja putem velikog zaslona u boji osjetljivog na dodir koji korisniku omogućuje osmišljavanje i pokretanje odabranog testa ili mjerenja te spremanje i pregled rezultata u numeričkom i grafičkom obliku. Organizator memorije, radnje na pojedinačnim ili grupnim mjerenjima, funkcija pretraživanja. PC SW Metrel ES Manager vam omogućuje da razvijete mjernu strukturu i mjerenja, učitate ili preuzmete ovu strukturu i provjerite rezultate, omogućite naprednu analizu I/U krivulje, DB explorer fotonaponskih modula i kreirate profesionalno izvješće o ispitivanju.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Izolacijski otpor žica od 1500 V
- Prolaz zaštitnih vodiča
- Ispitivanje polariteta
- Isc i Uoc ispiti
- I/U karakteristike
- Bežično snimanje zračenja i temperature PV modula
- Izolacija i I/U mjerenje PV sustava do 1500 V u jednom uređaju
- Metoda mjerenja kapaciteta
- Bežična (WiFi) daljinska jedinica za mjerenje zračenja i temperature ćelija fotonaponskih modula.
- Auto-test za ispite kategorije 1
- Izračun STC vrijednosti i usporedba s nominalnim podacima
- Rukovatelj baze podataka za PV module
- AUTOSlijed
- Inicijalni test
- Ponovi test
- Provjera održavanja
- Evaluacija i rješavanje problema
- Izvještavanje

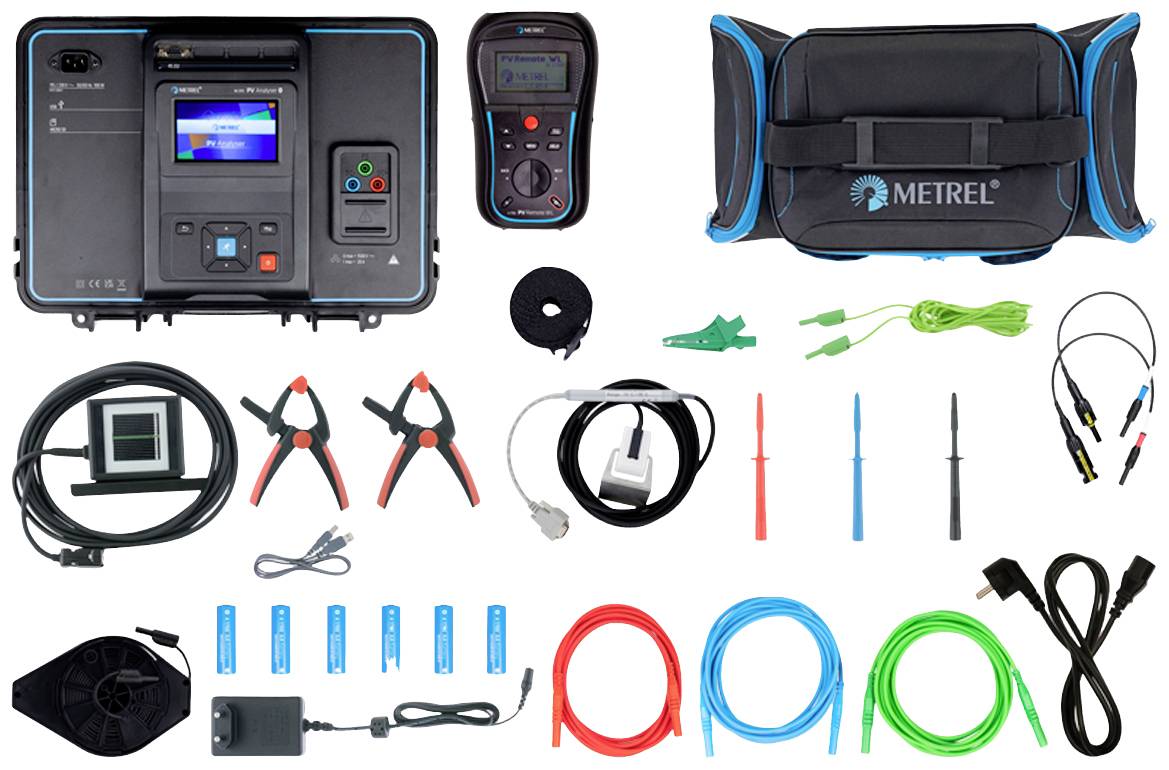

Isporuka uključuje
- MI 3115 PV analizator mjerni uređaj
- Daljinska jedinica 1785 WL
- Senzor temperature 1833 PV
- 1834 PV referentna ćelija
- 2x A 1835 stezaljka za pričvršćivanje pribora
- S 2145 Set od PV MC4 do banana adaptera
- 1790 CRVENI ispitni kabel, 3 m, 2,5 mm2
- 1790 PLAVI ispitni kabel, 3 m, 2,5 mm2
- Ispitni kabel 1792, zeleni, 3 m, 0,75 mm2
- Kabel za ispitivanje 1509, crni, 50 m, 0,75 mm2 - kolut
- Ispitni kabel 1012, zeleni, 4 m, 0,75 mm2
- Krokodilska kopča 1309, zelena
- Ispitna sonda 1014, crna
- 1015 ispitna sonda, plava
- 1016 ispitna sonda, crvena
- A 1727 USB kabel tipa A/B
- Kabel za napajanje 1728 2m, 3x 0,75 mm2
- 1551 mekana podstavljena torba za nošenje veličina: L
- A 1548 Napajanje 0,5 A/12 V**
- Remen za nošenje iz 1791
- S 2080 punjive baterije 1,2 V, 2100 mAh, tip AA, 6 komada
- Uvjerenje o kalibraciji za MI 3115
- Potvrda o kalibraciji za A 1785
- Upute za korisnike
Napomene
- Bluetooth® je registrirani zaštitni znak tvrtke Bluetooth SIG, Inc.
