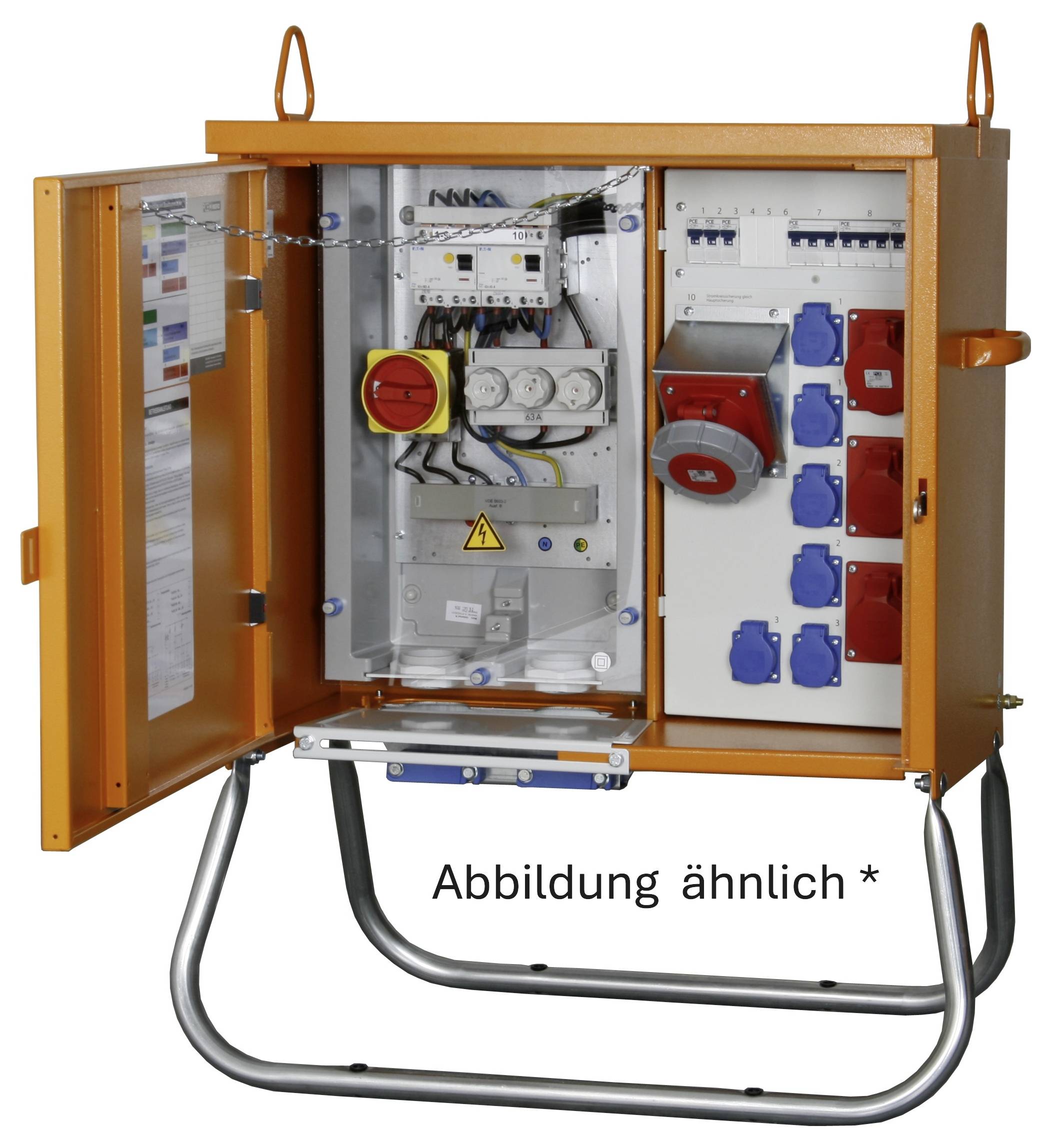

Slika slična
MERZ M-VEV 35/21-6/V1/X razvodni ormar MZB9784 400 V 32 A
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Istaknuti proizvodi i detalji
MERZ M-VEV 35/21-6/V1/X razvodni ormar MZB9784 400 V 32 A
- Čvrsto kućište od pocinčanog čeličnog lima s vremenski otpornim praškastim premazom RAL 2000
- 2 okretne oči za dizalicu
- Mjerni uređaj prema DIN 43870
- Svi spojevi su zaštitno izolirani
- Pocinčani osnovni okvir s plastičnim čahurama za čavle za pričvršćivanje na tlo
- Norma DIN EN 61439-4
Tehnički podaci
- Vrsta proizvoda
razvodni ormar
- Nazivni ulazni napon
400 V
- Nazivna ulazna struja
32 A
- Nazivni izlazni napon
400 V
- Ulazi
Priključak 6-35 mm²
- Priključak A
vijčana spojka
- Priključak B
CEE utičnica 16 A 5-polna
CEE utičnica 32 A 5-polna
sigurnosna utičnica
- Broj CEE spojnica
3
- Broj sigurnostnih utičnica
6
- Norme
DIN EN 61439-4
- Boja
narančasta
- dim.
(Š x V x D) 710 x 935 x 360 mm
- Širina
710 mm
- Visina
935 mm
- Dubina
360 mm
- Ulazi (CEE razdjelnik)
vijčane stezaljke
- Izlazi (CEE razdjelnik)
CEE-sklopka 16 A 5-polna
CEE-sklopka 32 A 5-polna
konektor sa zaštitnim kontaktom
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3521745 MERZ M-VEV 35/21-6/V1/X razvodni ormar MZB9784 400 V 32 A
Upute za rad i sigurnost
Upute za rad i sigurnost 3521745 MERZ M-VEV 35/21-6/V1/X razvodni ormar MZB9784 400 V 32 A
Opis
Razvodni ormar 22 kVA
Glavni prekidač (za laika): 1
Zaštita od preostale struje: 1x40/0,03A tip B
CEE utičnice 5-pinske: 2x16A, 1x32A
Sigurnosne utičnice: 6
Prekidač strujnog kruga: 2x16A C 3-polni; 3x16A C 1-polni
Ovaj tekst je strojno preveden.
Glavni prekidač (za laika): 1
Zaštita od preostale struje: 1x40/0,03A tip B
CEE utičnice 5-pinske: 2x16A, 1x32A
Sigurnosne utičnice: 6
Prekidač strujnog kruga: 2x16A C 3-polni; 3x16A C 1-polni
Ovaj tekst je strojno preveden.
Napomene
Pažnja: Spajanje smije izvršiti samo kvalificirani električar.
