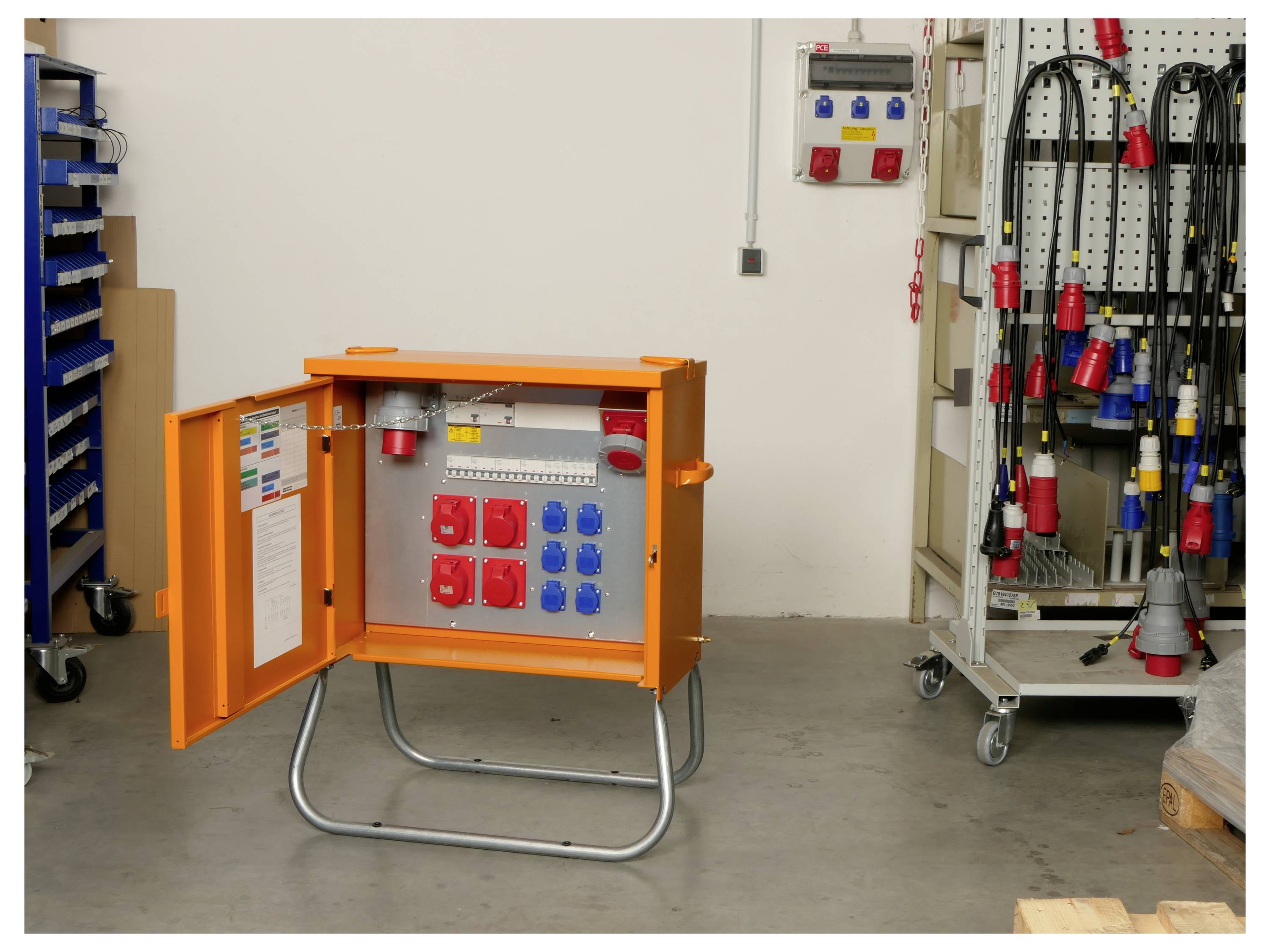

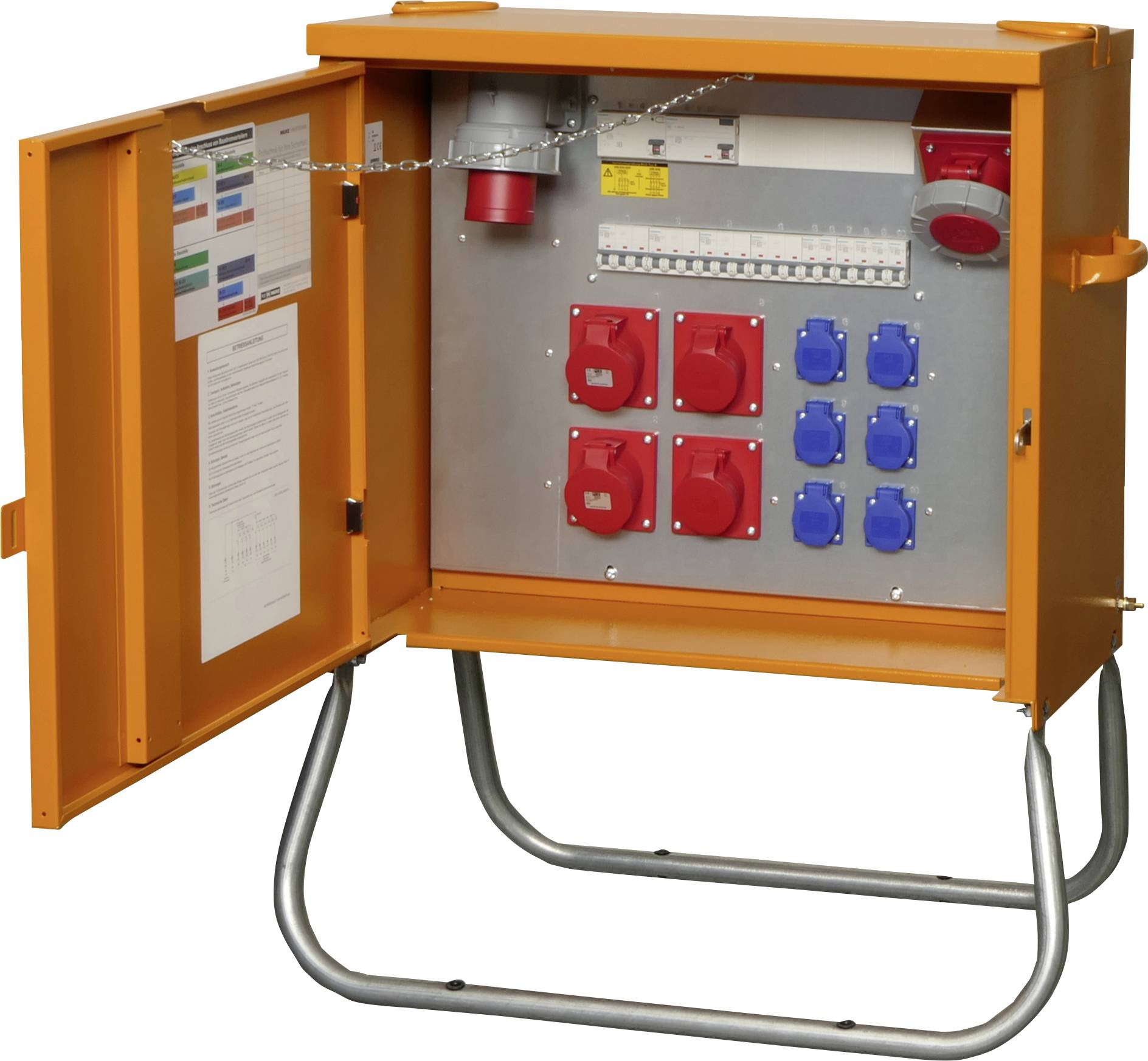

MERZ M-EV 63/22-6/G/E/X razvodni ormar MZB9078 400 V 63 A
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Istaknuti proizvodi i detalji
MERZ M-EV 63/22-6/G/E/X razvodni ormar MZB9078 400 V 63 A
- Čvrsto kućište od pocinčanog čeličnog lima s vremenski otpornim praškastim premazom RAL 2000
- 2 okretne oči za dizalicu
- Mjerni uređaj prema DIN 43870
- Svi spojevi su zaštitno izolirani
- Pocinčani osnovni okvir s plastičnim čahurama za čavle za pričvršćivanje na tlo
- Norma DIN EN 61439-4
Tehnički podaci
- Vrsta proizvoda
razvodni ormar
- Nazivni ulazni napon
400 V
- Nazivna ulazna struja
63 A
- Nazivni izlazni napon
400 V
- Ulazi
CEE utičnica 63 A 5-pinska
- Priključak A
CEE utičnica 63 A 5-polna
- Priključak B
CEE utičnica 16 A 5-polna
CEE utičnica 32 A 5-polna
CEE utičnica 63 A 5-polna
sigurnosna utičnica
- Broj CEE spojnica
5
- Broj sigurnostnih utičnica
6
- Norme
DIN EN 61439-4
- Boja
narančasta
- dim.
(Š x V x D) 710 x 935 x 360 mm
- Širina
710 mm
- Visina
935 mm
- Dubina
360 mm
- Ulazi (CEE razdjelnik)
CEE utikač 63 A 5-polni
- Izlazi (CEE razdjelnik)
konektor sa zaštitnim kontaktom
CEE-sklopka 63 A 5-polna
CEE-sklopka 32 A 5-polna
CEE-sklopka 16 A 5-polna
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3521766 MERZ M-EV 63/22-6/G/E/X razvodni ormar MZB9078 400 V 63 A
Upute za rad i sigurnost
Upute za rad i sigurnost 3521766 MERZ M-EV 63/22-6/G/E/X razvodni ormar MZB9078 400 V 63 A
Opis
Završni razvodni ormar 22 kVA
Priključak: 1xCEE 32A 5-pinski.
Zaštitna sklopka na diferencijalnu struju: 1x40/0,03A tip B
1x40/0,03A Tip A
CEE utičnice 5-pinske: 2x16A, 1x32A
Sigurnosne utičnice: 6
Prekidač strujnog kruga: 2x16A C 3-polni;
1x32A C 3-pinski; 6x16A C 1-pinski
Ovaj tekst je strojno preveden.
Priključak: 1xCEE 32A 5-pinski.
Zaštitna sklopka na diferencijalnu struju: 1x40/0,03A tip B
1x40/0,03A Tip A
CEE utičnice 5-pinske: 2x16A, 1x32A
Sigurnosne utičnice: 6
Prekidač strujnog kruga: 2x16A C 3-polni;
1x32A C 3-pinski; 6x16A C 1-pinski
Ovaj tekst je strojno preveden.
Napomene
Pažnja: Spajanje smije izvršiti samo kvalificirani električar.
